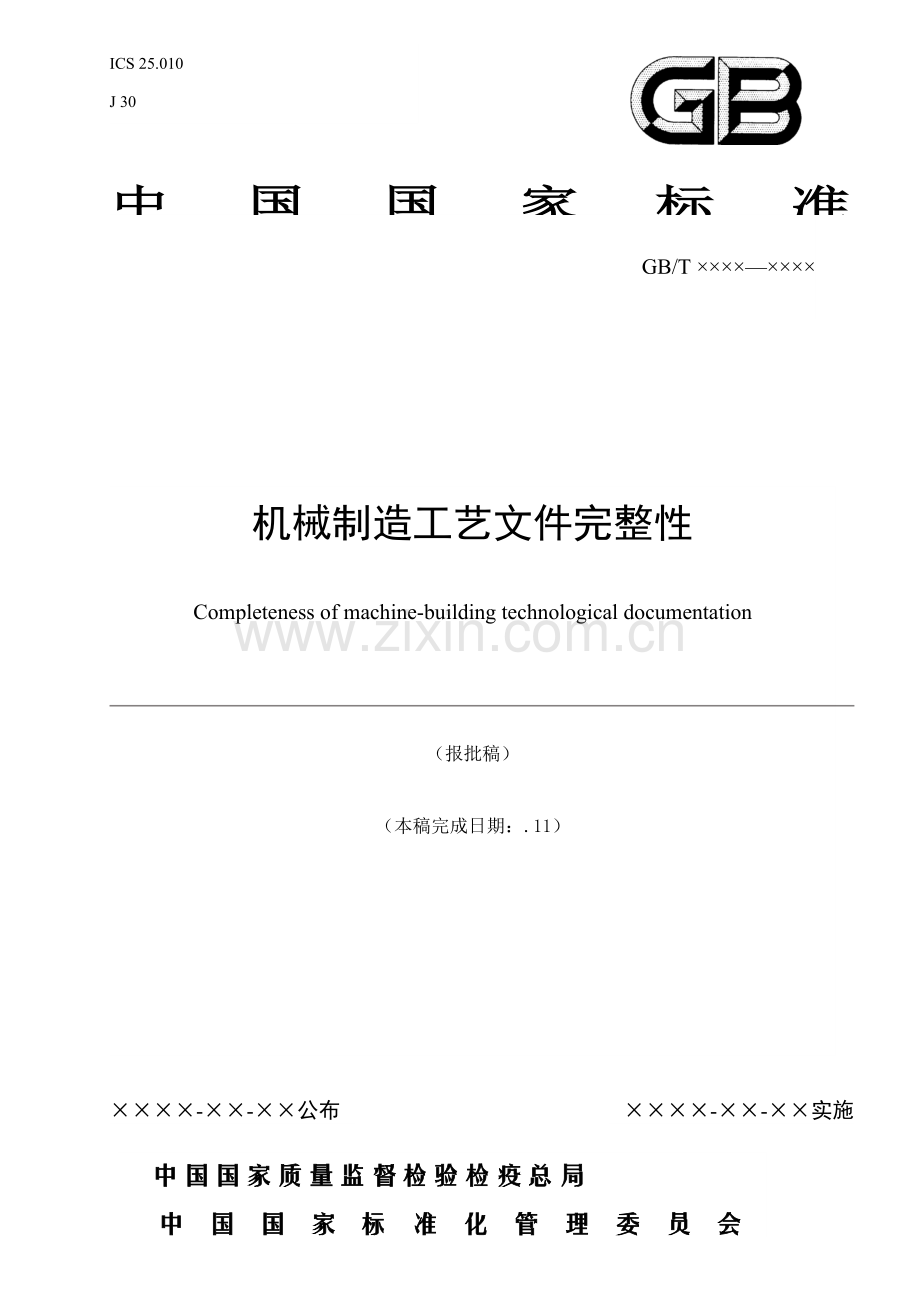

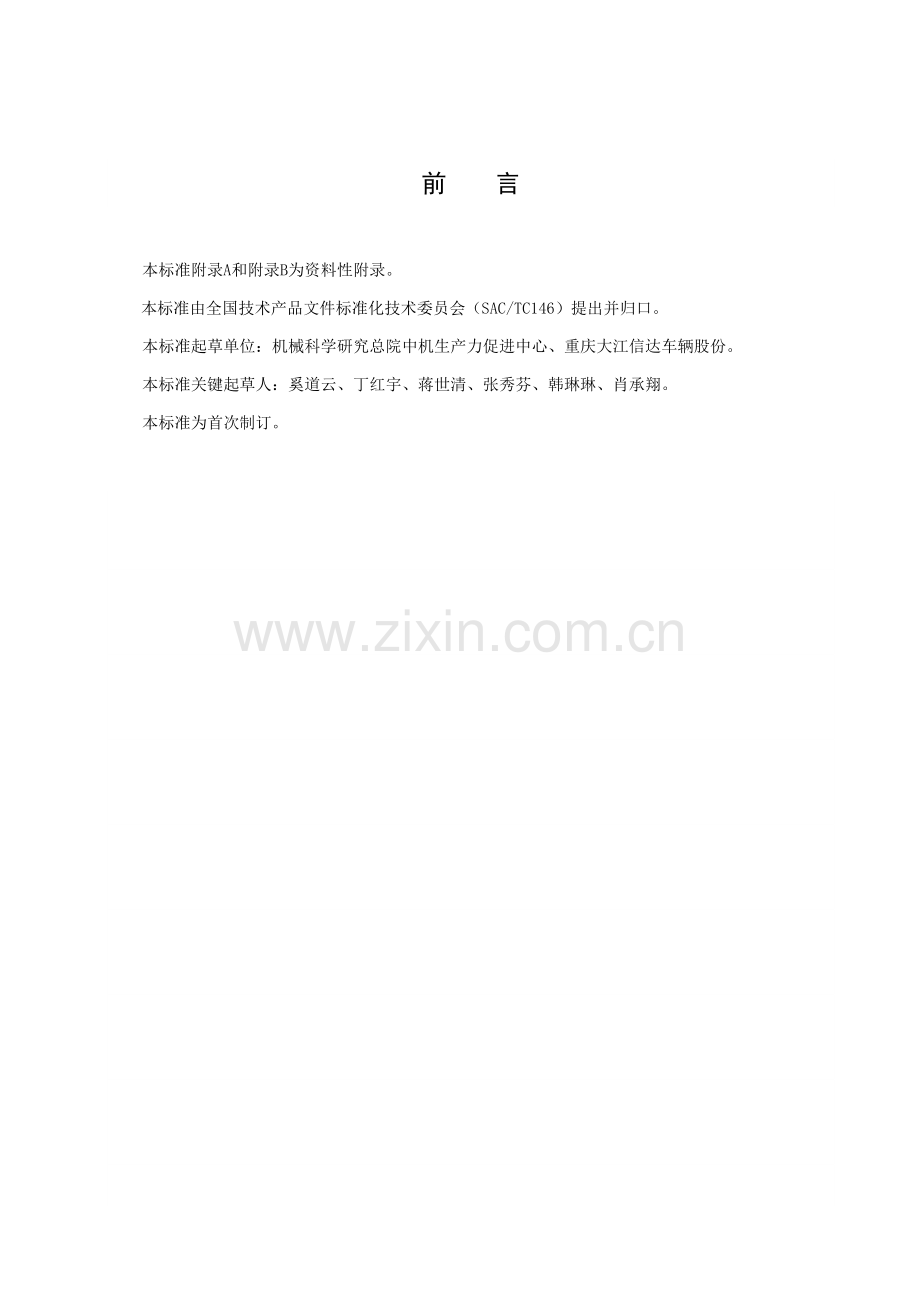

公布中国国家质量监督检验检疫总局中国国家标准化管理委员会中国国家标准 ××××-××-××实施 ××××-××-××公布机械制造工艺文件完整性 Completeness of machine-building technological documentation （报批稿）（本稿完成日期：.11） GB/T ××××—×××× ICS 25.010 J 30 前言本标准附录A和附录B为资料性附录。本标准由全国技术产品文件标准化技术委员会（SAC/TC146）提出并归口。本标准起草单位：机械科学研究总院中机生产力促进中心、重庆大江信达车辆股份。本标准关键起草人：奚道云、丁红宇、蒋世清、张秀芬、韩琳琳、肖承翔。本标准为首次制订。机械制造工艺文件完整性 1　范围本标准按生产类型和产品复杂程度，对常见工艺文件要求了完整性要求。本标准适适用于机械制造企业工艺管理。 2　规范性引用文件下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本标准，然而，激励依据本标准达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本标准。 GB/T 4863-　机械制造工艺基础术语 3　术语和定义 GB/T 4863-中确立术语和定义适适用于本标准。 4　通常要求 4.1　工艺文件是指导工人操作和用于生产、工艺管理关键依据，要做到正确、完整、统一、清楚。 4.2　工艺文件种类和内容应依据产品生产性质、生产类型和产品复杂程度有所区分。 4.3　产品生产性质是指样机试制、小批量试制和正式批量生产。样机试制关键是验证产品设计结构，对工艺文件不要求完整，各企业可依据具体情况而定；小批试制关键是验证工艺，所以小批试制工艺文件基础上应和正式批量生产工艺文件相同，不一样是后者经过小批试制过程验证后修改补充更加完善。 4.4　生产类型是企业（或车间、工段、班组、工作地）生产专业化程度分类。生产类型划分方法见附录A。 4.5　产品复杂程度由产品结构、精度和结构工艺性而定。通常可分为简单产品和复杂产品。复杂程度由各企业自定。 4.6　按生产类型和产品复杂程度不一样，对常见工艺文件完整性作了要求（见附录Ｂ)。使用时，各企业可依据各自工艺条件和产品需要，许可有所增减。 5　常见工艺文件 5.1　产品结构工艺性审查统计统计产品结构工艺性审查情况一个工艺文件。 5.2　工艺方案依据产品设计要求、生产类型和企业生产能力，提出工艺技术准备工作具体任务和方法指导性文件。 5.3　工艺步骤图表示生产对象由投入到产出，经过一定次序排列加工、搬运、检验、停放、储存等过程图。 5.4　工艺路线表产品或零部件在生产过程中，由毛坯准备到成品包装入库，经过企业各相关部门或工序工艺步骤，供工艺、生产计划调度等部门使用。 5.5　木模工艺卡 5.6　砂型铸造工艺卡 5.7　熔模铸造工艺卡 5.8　压力铸造工艺卡 5.9　铸造工艺卡 5.10　冲压工艺卡 5.11　焊接工艺卡 5.12　机械加工工艺过程卡 5.13　经典工艺过程卡用于制造加工特征一致一组零件。 5.14　标准工艺过程卡用于制造标准相同、规格不一样标准零件。 5.15　成组工艺过程卡依据成组技术而设计零件加工工艺过程卡。 5.16　机械加工工序卡 5.17　调整卡对自动、半自动车床或一些齿轮加工机床等进行调整工艺文件。 5.18　数控加工程序清单用于编制数控机床加工程序和调整机床。 5.19　热处理工艺卡 5.20　表面处理工艺卡用于改善工件表面层力学、物理或化学性能工艺卡。 5.21　电镀工艺卡 5.22　粉末冶金零件工艺卡 5.23　特种加工工艺卡通常指零件用化学、冶金、生物、光学、声学、电子、辐射等方法加工所需要工艺文件。 5.24　装配工艺过程卡 5.25　装配工序卡 5.26　电气装配工艺卡用于产品电气安装和调试。 5.27　涂装工艺卡 5.28　工艺评审汇报对工艺方案、关键件及关键件工艺规程、特种工艺技术文件等正确性、合理性、可靠性、可检验性等进行评审、分析和评价汇报。 5.29　作业指导书为确保生产某一过程质量，对操作者应做各项活动所作具体要求。 5.30　检验卡依据产品标准、图样、技术要求和工艺规范，对产品及其零、部件质量特征检测内容、要求、手段作出要求指导性文件。 5.31　工艺守则某一专业工种所通用一个基础操作规范。 5.32　工艺关键件明细表填写产品中技术要求严、工艺难度大工艺关键件图号、名称和关键内容等一个工艺文件。 5.33　工序质量分析表用于分析工序质量控制点每个特征值——操作者、设备、工装、材料、方法、环境等原因对质量影响程度，使加工质量处于良好受控状态一个工艺文件。 5.34　工序质量控制图用于对工序质量控制点按质量波动原因进行分析、控制图表。 5.35　产品质量控制点明细表填写产品中全部设置质量控制点零件图号、名称及控制点名称等一个工艺文件。 5.36　零、部件质量控制点明细表填写某一零（部）件全部质量控制点、名称、控制项目、控制标准、技术要求等一个工艺文件。 5.37　外协件明细表填写产品中全部外协件图号、名称和加工内容等一个工艺文件。 5.38　外购件明细表填写产品中全部外购件型号、名称和要求等一个工艺文件。 5.39　 ( )零件明细表当该产品不采取零（部）件工艺路线表或此表表示不够时，需编制按车间或按工种划分( )零件明细表，起指导组织生产作用。注：( )内能够为锻件、铸件、特种件、热处理件、表面处理件等。 5.40　外购工具明细表填写产品在生产过程中所需购置全部刀具、量具等名称、规格和精度等一个工艺文件。 5.41　组合夹具明细表填写产品在生产过程中所需全部组合夹具编号、名称等一个工艺文件。 5.42　企业标准工具明细表填写产品在生产过程中所需并纳入本企业标准工具名称、规格、精度等一个工艺文件。 5.43　专用工艺装备明细表填写产品在生产过程中所需全部专用工装编号、名称等一个工艺文件。 5.44　工位器具明细表填写产品在生产过程中所需全部工位器具编号、名称等一个工艺文件。 5.45　专用工艺装备设计文件专用工装应含有完整设计文件，包含专用工装设计任务书、装配图、零件图、零件明细表、使用说明书（简单专用工装可在装配图中说明)。 5.46　材料消耗工艺定额明细表填写产品每个零件在制造过程中所需消耗多种材料名称、牌号、规格、重量等一个工艺文件。 5.47　材料消耗工艺定额汇总表将“材料消耗工艺定额明细表”中多种材料按单台产品汇总填列一个工艺文件。 5.48　标准化审查统计对设计及工艺文件依据各项相关标准进行审查统计文件。 5.49　工艺验证书记载工艺验证结果一个工艺文件。 5.50　工艺总结新产品经过试生产后，工艺人员对工艺准备阶段工作和工艺、工装试用情况进行记述，并提出处理意见一个工艺文件。 5.51　工艺文件目录产品全部工艺文件清单。附　录　A （资料性附录）生产类型划分 A.1　按工作地专业化程度划分生产类型工作地专业化程度工作地所担负工序数m 工序大量系数KB 单件生产 40以上 0.025以下小批生产 20~40 0.025~0.05 中批生产 10~20 0.05~0.1 大批生产 2~10 0.1~0.5 大量生产 1~2 0.5以上注：表中KB=1/m A.2　按生产产品年产量划分生产类型年产量重型机械中型机械轻型机械单件生产 ≦5 ≦20 ≦100 小批生产 >5~100 >20~200 >100~500 中批生产 >100~300 >200~500 >500~5000 大批生产 >300~1000 >500~5000 >5000~50000 大量生产 >1000 >5000 >50000 注：表中生产类型年产量应依据各企业产品具体情况而定。附　录　B （资料性附录）工艺文件完整性表相关工艺文件完整性列表以下表B.1 工艺文件完整性表产品生产类型单件和小批生产中批生产大批和大量生产序号工艺文件名称工艺文件适用范围简单产品复杂产品简单产品复杂产品简单产品复杂产品 1 产品结构工艺性审查统计 △ △ △ △ △ △ 2 工艺方案－ △ △ △ △ △ 3 工艺步骤图－ △ ＋ △ ＋ △ 4 工艺路线表＋ △ △ △ △ △ 5 木模工艺卡＋＋＋＋＋＋ 6 砂型铸造工艺卡＋＋＋ △ △ △ 7 熔模铸造工艺卡－＋＋＋ △ △ 8 压力铸造工艺卡－－＋＋ △ △ 9 铸造工艺卡＋ △ △ △ △ △ 10 冲压工艺卡＋＋＋ △ △ △ 11 焊接工艺卡＋＋＋ △ △ △ 12 机械加工工艺过程卡 △ △ △ △ ＋＋ 13 经典工艺过程卡＋＋＋＋＋＋ 14 标准工艺过程卡 △ △ △ △ △ △ 15 成组工艺过程卡＋＋＋＋＋＋ 16 机械加工工序卡－＋＋ △ △ △ 17 调整卡－－ △ △ △ △ 18 数控加工程序卡＋＋ △ △ △ △ 19 热处理工艺卡 △ △ △ △ △ △ 20 表面处理工艺卡＋＋＋＋＋＋ 21 电镀工艺卡＋＋ △ △ △ △ 22 粉末冶金零件工艺卡－－ △ △ △ △ 23 特种加工工艺卡＋ △ △ △ △ △ 24 装配工艺过程卡＋ △ △ △ △ △ 25 装配工序卡－－－ △ △ △ 26 电气装配工艺卡＋ △ △ △ △ △ 27 涂装工艺卡＋ △ △ △ △ △ 28 工艺评审汇报＋＋＋ △ △ △ 29 作业指导书＋＋＋＋＋＋表B.1（续）产品生产类型单件和小批生产中批生产大批和大量生产序号工艺文件名称工艺文件适用范围简单产品复杂产品简单产品复杂产品简单产品复杂产品 30 检验卡＋＋＋＋ △ △ 31 工艺守则 ○ ○ ○ ○ ○ ○ 32 工艺关键件明细表＋ △ ＋ △ ＋ △ 33 工序质量分析表＋＋＋＋＋＋ 34 工序质量控制图＋＋＋＋＋＋ 35 产品质量控制点明细表＋＋＋＋＋＋ 36 零（部）件质量控制点明细表＋＋＋＋＋＋ 37 外协件明细表 △ △ △ △ △ △ 38 外购件明细表 △ △ △ △ △ △ 39 （）零件明细表＋＋＋＋＋＋ 40 外购工具明细表 △ △ △ △ △ △ 41 组合夹具明细表 △ △ ＋＋＋＋ 42 企业标准工具明细表＋＋ △ △ △ △ 43 专用工艺装备明细表 △ △ △ △ △ △ 44 工位器具明细表＋＋＋＋ △ △ 45 专用工装图样及设计文件 △ △ △ △ △ △ 46 材料消耗工艺定额明细表 △ △ △ △ △ △ 47 材料消耗定工艺额汇总表＋ △ △ △ △ △ 48 标准化审查统计＋＋＋＋＋＋ 49 工艺验证书＋＋ △ △ △ △ 50 工艺总结－ △ △ △ △ △ 51 产品工艺文件目录 △ △ △ △ △ △ 注：－——不需要 △——必需含有＋——酌情自定 ○——可替换或补充对应工艺卡（和生产类型无关）
