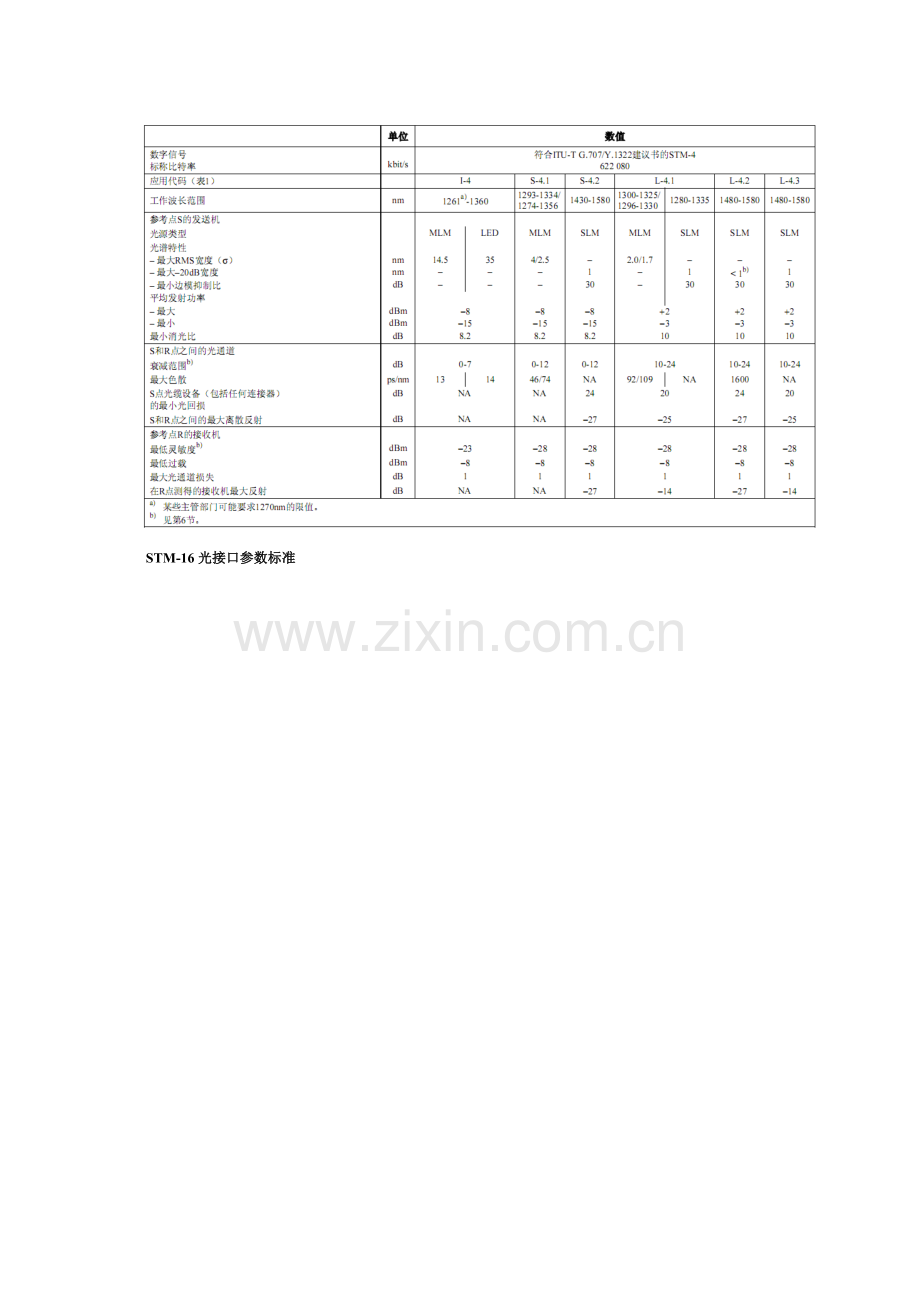

FIBER标准网络：SDH 应用 STM-1 STM-4 STM-16 速率 155.52Mb/s 622.08Mb/s 2.48832Gb/s 适用于SDH应用的类型及代码 STM-1光接口参数标准 STM-4光接口参数标准 STM-16光接口参数标准眼图模板（ITU-T G.957模板）模块： STM-1 & STM-4 1.光发送模块技术要求项目单位技术要求标称比特率 kb/s 155520（STM-1） & 622080(STM-4) 局内信息局间通信短距离长距离光源类型 LED,MLM MLM.SLM MLM,SLM 工作波长范围 nm 1260～1360 1260～1580 1280～1580 输出平均光功率 dBm -15～-8 -5～2 消光比 dB 8.2 10 眼图 ITU-T G.957模板 2.光接收模块技术要求项目单位技术要求标称比特率 kb/s 155520（STM-1） & 622080(STM-4) 工作波长范围 nm 1000～1650 最小灵敏度 dBm 局内局间 STM-1 -26 -31～-37 STM-4 -26 -31 最小过载点 dBm -8～-10 高温劣化 dB STM-1 -1.0 STM-4 -2.0 注：测试条件：误码率是1*10-10PRBS。当光接收模块具有时钟提取功能时，光接收模块的技术要求应增加以下项目。传输特性参数表项目参数单位技术要求输出特性输出抖动 UIrms ﹤0.01 抖动转移 dB ﹤0.1* 抖动容限 UIP-P A1﹤0.15、A2﹤1.5* CID功能见附件一注*：A1为ƒ0时的输入噪声幅度。A2为ƒ1时的输入噪声幅度。 STM-16 光发送模块技术要求项目计量单位技术要求局内局间短程长途距离 Km ≤2 ～１５～４０～８０应用代码 I-16 S-16.1 S-16.2 L-16.1 L-16.2 L-16.3 光源类型 MLM SLM SLM SLM SLM SLM 工作波长范围 nm 1266--1360 1260--1360 1430--1580 1280--1355 1500--1580 1500--1580 平均发送功率最大 dBm －３００＋３＋３＋３最小－１０－５－５－２－２－２最大-20db谱线宽度 nm ―― １＜１１＜１＜１最大均方根谱线宽 nm ４ ―― ―― ―― ―― ―― 最小边模抑制比 dB ―― ３０３０３０３０３０最小消光比 dB ８．２８．２８．２８．２８．２８．２眼图 ITU-T G.957模板光接受模块技术要求项目计量单位技术要求局内局间短程长途距离 km ≤2 ～15 ～40 ～80 应用代码 I-16 S-16.1 S-16.2 L-16.1 L-16.2 L-16.3 响应波长范围 nm 1100～1650 1100～1650 1100～1650 1100～1650 1100～1650 1100～1650 最低灵敏度 dBm -18 -18 -18 -27 -28 -27 最小过载 dBm -3 0 0 -9 -9 -9 接R点的最大反射 dB -27 -27 -27 -27 -27 -27 为了实现SDH光通信网的同步和减少误码，光通信网的定时抖动必须满足规定指标要求 G.707和G.958规定了2.488320 Gbit/s等级光接口的抖动要求接口测量滤波器指标：峰峰值 2.488320 Gbit/s (1 310 nm) f1 f4 : 5000 Hz~20 MHz f2 f4 : 1 MHz~20 MHz B1:优于0.30 UIP-P B2:优于0.10 UI P-P 2.488320 Gbit/s (1 550 nm) B1:优于0.50 UIP-P B2:优于0.10 UI P-P 网络：PON 类别传输方向 APON BPON GPON EPON(GEPON) 下行速率 155.52 Mbit/s 622.08 Mb/s 155.52 Mbit/s 622.08 Mb/s 1244.16 Mbit/s 1244.16 Mbit/s 2488.32 Mbit/s 1.25Gbit/s 波长 1550nm 1490nm 1490nm 1490nm 上行速率 155.52 Mbit/s 155.52Mbit/s 622.08 Mb/s 155.52 Mbit/s 622.08 Mb/s 1244.16 Mbit/s 2488.32 Mbit/s 1.25Gbit/s 波长 1310nm APON & BPON ODN的物理媒介从属层的参数项目单位规范光纤类型 – ITU-T G.652 建议书衰减范围（ITU-T G.982 建议书） dB A 类：5-20 B 类：10-25 C 类：15-30 光通道损耗差 dB 15 最大光通道代价最大逻辑距离差 dB km 1 最大光通道代价最大逻辑距离差 dB km 20 S/R 和 R/S 点之间最大光纤距离 km 20 所支持的最小分支比 – 受通道损耗和 ONU 寻址极限制约。用无源分支器的 PON （16 或 32 路分支）双向传输 – 1 纤 WDM 或 2 纤 155 Mbit/s下行方向光接口参数项目单位单纤双纤 OLT 发送器（光接口 Old）标称比特率 Mbit/s 155.52 155.52 工作波长 nm 1480-1580 1260-1360 线路码－扰码 NRZ 扰码 NRZ 发送器眼图模板－图一图一设备的最大反射，在发送器波长测量 dB NA NA 在 Old和 Olu ODN 的最小 ORL（注 1 和 2） dB 大于 32 大于 32 ODN 类别 B 类 C 类 B 类 C 类最小平均馈入功率 dBm -4 -2 -4 -2 最大平均馈入功率 dBm +2 +4 +1 +3 发送器没有输入的馈入功率 dBm NA NA 消光比 dB 大于 10 大于 10 发送器的光功率容限 dB 大于-15 大于-15 MLM 激光器 — 最大 RMS 宽度 nm 1.8 5.8 SLM 激光器 — 最大-20 dB 带宽（注 3） nm 1 1 SLM 激光器 — 最小边模抑制比 dB 30 30 ONU 接收器（光接口 Ord）设备的最大反射，在接收器波长测量 dB 小于-20 小于-20 ODN 类别 B 类 C 类 B 类 C 类最小灵敏度 dBm -30 -33 -30 -33 最小过载 dBm -8 -11 -9 -12 连续同一数字免疫性 bit 大于 72 大于 72 抖动容限－图三图三反射光功率的容限 dB 小于 10 小于 10 注 1 — “在 Oru和 Ord 以及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I /G.983.1所述的任选情况应大于 20 dB。注 2 — 对于“在 Oru和 Ord以及 Olu和 Old点 ODN 的最小 ORL”之值为 20 dB 的情况，ONU 发送器的反射值如附录II/G.983.1 所述。注 3 — 最大-20 dB 带宽的值和最小边模抑制比参见 ITU-T G.957 建议书。 622 Mbit/s下行方向光接口参数项目单位单纤双纤 OLT 发送器（光接口 Old）标称比特率 Mbit/s 622.08 622.08 工作波长 nm 1480-1580 1260-1360 线路码－扰码 NRZ 扰码 NRZ 发送器眼图模板－图一图一设备的最大反射，在发送器波长测量 dB NA NA 在 Olu和 Old ODN 的最小 ORL（注 1 和 2） dB 大于 32 大于 32 ODN 类别 A 类 B 类 C 类 A 类 B 类 C 类最小平均馈入功率 dBm -7 -2 -2 -7 -2 -2 最大平均馈入功率 dBm -1 +4 +4 -2 +3 +3 发送器没有输入的馈入功率 dBm NA NA 消光比 dB 大于 10 大于 10 发送器的光功率容限 dB 大于-15 大于-15 MLM 激光器 — 最大 RMS 宽度 nm NA 1.4 SLM 激光器 — 最大-20 dB 带宽（注 3） nm 1 1 SLM 激光器 — 最小边模抑制比 dB 30 30 ONU 接收器（光接口 Ord）设备的最大反射，在接收器波长测量 dB 小于-20 小于-20 ODN 类别 A 类 B 类 C 类 A 类 B 类 C 类最小灵敏度 dBm -28 -28 -33 -28 -28 -33 最小过载 dBm -6 -6 -11 -7 -7 -12 连续同一数字免疫性 bit 大于 72 大于 72 抖动容限－图三图三反射光功率的容限 dB 小于 10 小于 10 注 1 — “在 Oru和 Ord 以及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。注 2 — 对于“在 Oru和 Ord以及 Olu和 Old点 ODN 的最小 ORL”之值为 20 dB 的情况，ONU 发送器的反射值如附录 II /G.983.1所述。注 3 — 最大-20 dB 带宽的值和最小边模抑制比参见 ITU-T G.957 建议书。 1244.16 Mbit/s下行方向的光接口参数项目单位单纤双纤 OLT 发送器（光接口 Old）标称比特率 Mbit/s 1 244.16 1 244.16 工作波长 nm 1 480-1 500 1 260-1 360 线路码－扰码 NRZ 扰码 NRZ 发送器眼图模板－图一图一设备的最大反射，在发送器波长测量 dB NA NA 在 Olu和 Old ODN 的最小 ORL（注 1 和 2） dB 大于 32 大于 32 ODN 类别 A 类 B 类 C 类 A 类 B 类 C 类最小平均馈入功率 dBm -4 +1 +5 -4 +1 +5 最大平均馈入功率 dBm +1 +6 +9 +1 +6 +9 发送器没有输入的馈入功率 dBm NA NA 消光比 dB 大于 10 大于 10 发送器的光功率容限 dB 大于-15 大于-15 MLM 激光器 — 最大 RMS 宽度 nm NA NA SLM 激光器 — 最大-20 dB 带宽（注 3） nm 1 1 SLM 激光器 — 最小边模抑制比 dB 30 30 ONU 接收器（光接口 Ord）设备的最大反射，在接收器波长测量 dB 小于-20 小于-20 ODN 类别 A 类 B 类 C 类 A 类 B 类 C 类最小灵敏度 dBm -25 -25 -26 -25 -25 -25 最小过载（注 4） dBm -4 -4 -4 -4 -4 -4 连续同一数字免疫性 bit 大于 72 大于 72 抖动容限－图三图三反射光功率的容限 dB 小于 10 小于 10 注 1 — “在 Oru和 Ord 以及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。注 2 — 对于“在 Oru 和 Ord以及 Olu和 Old 点 ODN 的最小 ORL”之值为 20 dB 的情况，ONU 发送器的反射值如附录 II /G.983.1所述。注 3 — 最大-20 dB 带宽的值和最小边模抑制比参见 ITU-T G.957 建议书。注 4 — 只有在为支持 C 类 ODN 要求-6 dBm 过载时，在这里对所有 ODN 类别的 ONU 接收器统一选择-3 dBm 过载值。 155 Mbit/s上行方向光接口参数项目单位单纤双纤 ONU 发送器（光接口 Oru）标称比特率 Mbit/s 155.52 155.52 工作波长 nm 1260-1360 1260-1360 线路码－扰码 NRZ 扰码 NRZ 发送器眼图模板－图二图二设备的最大反射，在发送器波长测量 dB 小于-6 小于-6 在 Oru和 Ord ODN 的最小 ORL（注 1 和 2） dB 大于 32 大于 32 ODN 类别 B 类 C 类 B 类 C 类最小平均馈入功率 dBm -4 -2 -4 -2 最大平均馈入功率 dBm +2 +4 +1 +3 发送器没有输入的馈入功率 dBm 比最小灵敏度低-10 比最小灵敏度低-10 消光比 dB 大于 10 大于 10 发送器的光功率容限 dB 大于-15 大于-15 MLM 激光器 — 最大 RMS 宽度 nm 5.8 5.8 SLM 激光器 — 最大-20 dB 带宽（注 3） nm 1 1 SLM 激光器 — 最小边模抑制比 dB 30 30 从 0.5 kHz 到 1.3 MHz 抖动的产生 UI ptp 0.2 0.2 OLT 接收器（光接口 Olu）设备的最大反射，在接收器波长测量 dB 小于-20 小于-20 ODN 类别 B 类 C 类 B 类 C 类最小灵敏度 dBm -30 -33 -30 -33 最小过载 dBm -8 -11 -9 -12 连续同一数字免疫性 bit 大于 72 大于 72 抖动容限－ NA NA 反射光功率的容限 dB 小于 10 小于 10 注 1 — “在 Oru和 Ord 以及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。注 2 — 对于“在 Oru和 Ord以及 Olu和 Old点 ODN 的最小 ORL”之值为 20 dB 的情况，ONU 发送器的反射值如附录 II/G.983.1 所述。注 3 — 最大-20 dB 带宽的值和最小边模抑制比参见 ITU-T G.957 建议书。 622 Mbit/s上行方向的光接口参数项目单位指标 ONU 发送器（光接口 Oru）标称比特率 Mbit/s 622.08 工作波长（注 3） nm MLM 类型 1 或 SLM：1260-1360 MLM 类型 2：1280-1350 MLM 类型 3：1288-1338 线路码－扰码 NRZ 发送器眼图模板－图二设备的最大反射，在发送器波长测量 dB 小于-6 在 Oru和 Ord ODN 的最小 ORL（注 1 和 2） dB 大于 32 ODN 类别（注 5） A 类 B 类 C 类最小平均馈入功率 dBm -6 -1 -1 最大平均馈入功率 dBm -1 +4 +4 发送器没有输入的馈入功率 dBm 小于最小灵敏度-10 消光比 dB 大于 10 发送器的光功率容限 dB 大于-15 MLM 激光器 — 最大 RMS 宽度 nm MLM 类型 1：1.4 MLM 类型 2：2.1 MLM 类型 3：2.7 SLM 激光器 — 最大-20 dB 带宽 nm 1 SLM 激光器 — 最小边模抑制比 dB 30 从 2.0 kHz 到 5.0 MHz 抖动的产生 UI p-p 0.2 设备的最大反射，在接收器波长测量 dB 小于-20 ODN 类别 A 类 B 类 C 类最小灵敏度 dBm -27 -27 -32 最小过载 dBm -6 -6 -11 连续同一数字免疫性 bits 大于 72 抖动容限－ NA 反射光功率的容限 dB 小于 10 眼图模板 1.下行发送信号眼图模板图一 G.983.1－下行发送信号 2.上行发送信号眼图模板图二 G.983.1－上行发送信号抖动容限模板图三 G.983.1－抖动容限模板 GPON ODN的物理媒介从属层参数项目单位规范光纤类型 (注 1) – ITU-T G.652 建议书衰减范围 (ITU-T G.982 建议书) dB A 类: 5-20 B 类: 10-25 C 类: 15-30 光通道损耗差 dB 15 最大逻辑距离 km 60 (注 2) 最大逻辑距离差 km 20 S/R 和 R/S 点之间最大光纤距离 km 20 (10 为任选) 所支持的最小分支比 – 受通道损耗限制用无源分支器的 PON(16、32 或 64 路分支) 双向传输 – 1 纤 WDM 或 2 纤注 1 — 为了今后扩展距离(> 20 Km)而使用另外类型光纤的 PMD 规范尚待研究。注 2 — 考虑到今后 PMD 的规范，这个最大距离受系统的更高层(MAC、TC、测距)控制。 1244 Mbit/s下行方向光接口参数项目单位单纤双纤 OLT 发送器 (光接口 Old) 标称比特率 Mbit/s 1244.16 1244.16 工作波长 nm 1480-1500 1260-1360 线路码 – 扰码 NRZ 扰码 NRZ 发送器眼图模板 – 图四图四在发送器波长测量的设备最大反射 dB NA NA 在 Olu 和 Old ODN 的最小 ORL (注 1 和 2) dB 大于 32 大于 32 ODN 类别 A B C A B C 最小平均馈入功率 dBm -4 +1 +5 -4 +1 +5 最大平均馈入功率 dBm +1 +6 +9 +1 +6 +9 发送器没有输入的馈入光功率 dBm NA NA 消光比 dB 大于 10 大于 10 发送器入射光功率容限 dB 大于 -15 大于 -15 项目单位单纤双纤 MLM 激光器 – 最大 RMS 带宽 nm NA NA SLM 激光器 – 最大-20 dB 带宽(注 3) nm 1 1 SLM 激光器 – 最小边模抑制比 dB 30 30 ONU 接收器 (光接口 Ord) 在接收波长测量的设备最大反射 dB 小于-20 小于 -20 比特差错比 – –10 小于 10 -10 小于 10 ODN 类别 A B C A B C 最小灵敏度 dBm -25 -25 -6 -25 -25 -25 最小过载 dBm -4 -4 -4 (注 4) -4 -4 -4 抖动容限 – 图六图六反射光功率容限 dB 小于 10 小于 10 注 1 — “在 Oru 和 Ord及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。注 2— 对于“在 Oru 和 Ord 及 Olu 和 Old 点 ODN 的最小 ORL”的值为 20 dB 的情况，ONU 发送器反射的值如附录 II/G.983.1 所述。注 3 — 最大-20 dB 带宽之值和最小边模抑制比参见 ITU-T G.957 建议书。注 4 — 为支持 C 类 ODN 只要求–6 dBm 过载时，在此选定–4 dBm 过载值作为覆盖所有 ODN 类别的 ONU 接收器的统一值。 2488 Mbit/s下行方向光接口参数项目单位单纤双纤 OLT 发送器 (光接口 Old) 标称比特率 Mbit/s 2488.32 2488.32 工作波长 nm 1480-1500 1260-1360 线路码 – 扰码 NRZ 扰码 NRZ 发送器眼图模板 – 图四图四在发送器波长测量的设备最大反射 dB NA NA 在 Olu 和 Old ODN 的最小 ORL (注 1 和 2) dB 大于 32 大于 32 ODN 类别 A B C A B C 最小平均馈入功率 dBm 0 +5 +3 (注 4) 0 +5 +3 (注 4) 最大平均馈入功率 dBm +4 +9 +7 (注 4) +4 +9 +7 (注 4) 发送器没有输入的馈入光功率 dBm NA NA 消光比 dB 大于 10 大于 10 发送器入射光功率容限 dB 大于-15 大于-15 MLM 激光器 – 最大 RMS 带宽 nm NA NA SLM 激光器 – 最大-20 dB 带宽(注 3) nm 1 1 SLM 激光器 – 最小边模抑制比 dB 30 30 ONU 接收器 (光接口 Ord) 在接收波长测量的设备最大反射 dB 小于 -20 小于 -20 比特差错比 – –10 小于 10 –10 小于 10 ODN 类别 A B C A B C 最小灵敏度 dBm -21 -21 -28 (注 4) -21 -21 -28 (注 4) 最小过载 dBm -1 -1 -8 (注 4) -1 -1 -8 (注 4) 连续同一数字免除性 bit 大于 72 大于 72 抖动容限 – 图六图六反射光功率容限 dB 小于 10 小于 10 注 1 —“在 Oru 和 Ord及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。注 2 — 对于“在 Oru 和 Ord 及 Olu 和 Old 点 ODN 的最小 ORL”的值为 20 dB 的情况，ONU 发送器反射的值如附录 II/G.983.1 所述。注 3 — 最大-20 dB 带宽之值和最小边模抑制比参见 ITU-T G.957 建议书。注 4 — 这些值是假定 OLT 发送器使用高功率 DFB 激光器和 ONU 使用基于 APD 的接收器。考虑到 SOA 技术今后的发展，OLT 发送器今后会用 DFB 激光器加 SOA 或更高功率激光器来实现，ONU 会使用基于 PIN 的接收器。假定之值会是（以眼图安全性规则和实践为条件）： OLT 发送器最大平均馈入功率： +12 dBm OLT 发送器最小平均馈入功率： +8 dBm ONU 接收器最小灵敏度：-23 dBm ONU 接收器最小过载： -3 dBm 155 Mbit/s上行方向光接口参数项目单位单纤双纤 ONU 发送器 (光接口 Oru) 标称比特率 Mbit/s 155.52 155.52 工作波长 nm 1260-1360 1260-1360 线路码 – 扰码 NRZ 扰码 NRZ 发送器眼图模板 – 图五图五在发送器波长测量的设备最大反射 dB 小于 -6 小于 -6 在 Oru 和 Ord ODN 的最小 ORL (注 1 和 2) dB 大于 32 大于 32 ODN 类别 A B C A B C 最小平均馈入功率 dBm -6 -4 -2 -6 -4 -2 最大平均馈入功率 dBm -0 +2 +4 -1 +1 +3 发送器没有输入的馈入光功率 dBm 比最小灵敏度-10 小比最小灵敏度-10 小最大 Tx 使能 (注 3) bits 2 2 最大 Tx 禁止 (注 3) bits 2 2 消光比 dB 大于 10 大于 10 发送器入射光功率容限 dB 大于 -15 大于 -15 MLM 激光器 – 最大 RMS 带宽 nm 5.8 5.8 SLM 激光器 – 最大-20 dB 带宽(注 4) nm 1 1 SLM 激光器 – 最小边模抑制比 dB 30 30 抖动传递 – 图七图七抖动产生（从 0.5 kHz 到 1.3 MHz） UI p-p 0.2 0.2 OLT 接收器 (光接口 Olu) 在接收波长测量的设备最大反射 dB 小于 -20 小于 -20 比特差错比 – -10 小于 10 -10 小于 10 ODN 类别 A B C A B C 最小灵敏度 dBm -27 -30 -33 -27 -30 -33 最小过载 dBm -5 -8 -11 -6 -9 -12 连续同一数字免除性 bit 大于 72 大于 72 抖动容限 – NA NA 反射光功率容限 dB 小于 10 小于 10 注 1 — “在 Oru 和 Ord及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。注 2 — 对于“在 Oru 和 Ord 及 Olu 和 Old 点 ODN 的最小 ORL”的值为 20 dB 的情况，ONU 发送器反射的值如附录 II/G.983.1 所述。注 3 — 如 8.2.6.3.1 的规定。注 4 — 最大-20 dB 带宽和最小边模抑制比之值参见 ITU-T G.957 建议书。 622 Mbit/s上行方向光接口参数项目单位单纤双纤 ONU 发送器 (光接口 Oru) 标称比特率 Mbit/s 622.08 622.08 工作波长 (注 5) nm MLM 类型 1 或 SLM: 1260~1360 MLM 类型 2:1280~1350 MLM 类型 3:1288~1338 MLM 类型 1 或 SLM: 1260~1360 MLM 类型 2: 1280~1350 MLM 类型 3: 1288~1338 线路码 – 扰码 NRZ 扰码 NRZ 发送器眼图模板 – 图五图五在发送器波长测量的设备最大反射 dB 小于 -6 小于 -6 在 Oru 和 Ord ODN 的最小 ORL (注 1 和 2) dB 大于 32 大于 32 ODN 类别 A B C A B C 最小平均馈入功率 dBm -6 –1 -1 -6 –1 -1 最大平均馈入功率 dBm –1 +4 +4 –1 +4 +4 发送器没有输入的馈入光功率 dBm 比最小灵敏度-10 小比最小灵敏度-10 小最大 Tx 使能 (注 3) bits 8 8 最大 Tx 禁止 (注 3) bits 8 8 消光比 dB 大于 10 大于 10 发送器入射光功率容限 dB 大于 -15 大于 -15 MLM 激光器 – 最大 RMS 带宽 (注 5) nm MLM 类型 1: 1.4 MLM 类型 2: 2.1 MLM 类型 3: 2.7 MLM 类型 1: 1.4 MLM 类型 2: 2.1 MLM 类型 3: 2.7 项目单位单纤双纤 SLM 激光器 – 最大-20 dB 带宽(注 4) nm 1 1 SLM 激光器 – 最小边模抑制比 dB 30 30 抖动传递 – 图七图七抖动产生（从 2.0 kHz 到 5.0 MHz） UI p-p 0.2 0.2 OLT 接收器 (光接口 Olu) 在接收波长测量的设备最大反射 dB 小于 -20 小于 -20 比特差错比 – -10 小于 10 -10 小于 10 ODN 类别 A B C A B C 最小灵敏度 dBm -27 -27 -32 -27 -27 -32 最小过载 dBm -6 -6 -11 -6 -6 -11 连续同一数字免除性 bit 大于 72 大于 72 抖动容限 – NA NA 反射光功率容限 dB 小于 10 小于 10 注 1 — “在 Oru 和 Ord及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。注 2 — 对于“在 Oru 和 Ord 及 Olu 和 Old 点 ODN 的最小 ORL”的值为 20 dB 的情况，ONU 发送器反射的值如附录 II/G.983.1 所述。注 3 — 如 8.2.6.3.1 的规定。注 4 — 最大-20 dB 带宽和最小边模抑制比之值参见 ITU-T G.957 建议书。注 5 — 符合窄谱宽规范的发送器类型允许较宽的中心波长范围。规定的激光器类型在整个 ODN 上产生的光功率代价小于 1 dB。倘若 1) 总的波长范围不超过 1260-1360 nm，和 2) 能用提高最小发送馈入功率或提高最小接收器灵敏度来补偿超过 1 dB 的光通道代价，则可以用具有不同的光参数的激光器来取代它。 1244 Mbit/s上行方向光接口参数项目单位单纤双纤 ONU 发送器 (光接口 Oru) 标称比特率 Mbit/s 1244.16 1244.16 工作波长 nm 1260-1360 1260-1360 线路码 – 扰码 NRZ 扰码 NRZ 发送器眼图模板 – 图五图五在发送器波长测量的设备最大反射 dB 小于 -6 小于 -6 在 Oru 和 Ord ODN 的最小 ORL (注 1 和 2) dB 大于 32 大于 32 ODN 类别 A B C A B C 最小平均馈入功率 dBm –3 (注 5) –2 +2 –3 (注 5) –2 +2 最大平均馈入功率 dBm +2 (注 5) +3 +7 +2 (注 5) +3 +7 发送器没有输入的馈入光功率 dBm 比最小灵敏度-10 小比最小灵敏度-10 小最大 Tx 使能 (注 3) bits 16 16 最大 Tx 禁止 (注 3) bits 16 16 消光比 dB 大于 10 大于 10 发送器入射光功率容限 dB 大于 -15 大于 -15 MLM 激光器 – 最大 RMS 带宽 nm (注 5) (注 5) SLM 激光器 – 最大-20 dB 带宽(注 4) nm 1 1 SLM 激光器 – 最小边模抑制比 dB 30 30 抖动传递 – 图 4 图 4 抖动产生（从 4.0 kHz 到 10.0 MHz） UI p-p 0.33 0.33 OLT 接收器 (光接口 Olu) 在接收波长测量的设备最大反射 dB 小于 -20 小于 -20 比特差错比 – –10 小于 10 –10 小于 10 ODN 类别 A B C A B C 最小灵敏度 dBm -24 (注 6) –28 -29 -24 (注 6) –28 -29 最小过载 dBm -3 (注 6) –7 -8 -3 (注 6) –7 -8 连续同一数字免除性 Bit 大于 72 大于 72 抖动容限 – NA NA 反射光功率容限 dB 小于 10 小于 10 注 1 — “在 Oru 和 Ord及 Olu 和 Old点 ODN 的最小 ORL”的值在附录 I/G.983.1 所述的任选情况应大于 20 dB。注 2 — 对于“在 Oru 和 Ord 及 Olu 和 Old 点 ODN 的最小 ORL”的值为 20 dB 的情况，ONU 发送器反射的值如附录 II/G.983.1 所述。注 3 — 如 8.2.6.3.1 的规定。注 4 — 最大-20 dB 带宽和最小边模抑制比之值参见 ITU-T G.957 建议书。注 5 — 当 MLM 激光器类型不能用于支持表 2a 的整个 ODN 光纤距离时，如 R/S 和 S/R 之间最大 ODN 光纤距离限于 10 km 则可以使用这样的激光器。表 2e 的 MLM 激光器类型能用来支持这个 1244.16 Mbit/s 受限制的光纤距离。这些激光器类型服从表 2e 注 5 指出的同样条件。注 6 — 这些值是假定对于 A 类在 OLT 使用基于 PIN 的接收器。根据连接到 OLT 的 ONU 的多少，更经济的另外的实现方式是在 OLT 用基于 APD 的接收器使得在 ONU 能使用更便宜的用较低的光纤耦合发射功率的激光器。在这种情况，A 类的值是： ONU 发送器最小平均馈入功率： –7 dBm ONU 发送器最大平均馈入功率： –2 dBm OLT
