双三极管多谐振荡器电路工作原理
多谐振荡器电路是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振 荡器电路.
电路结构

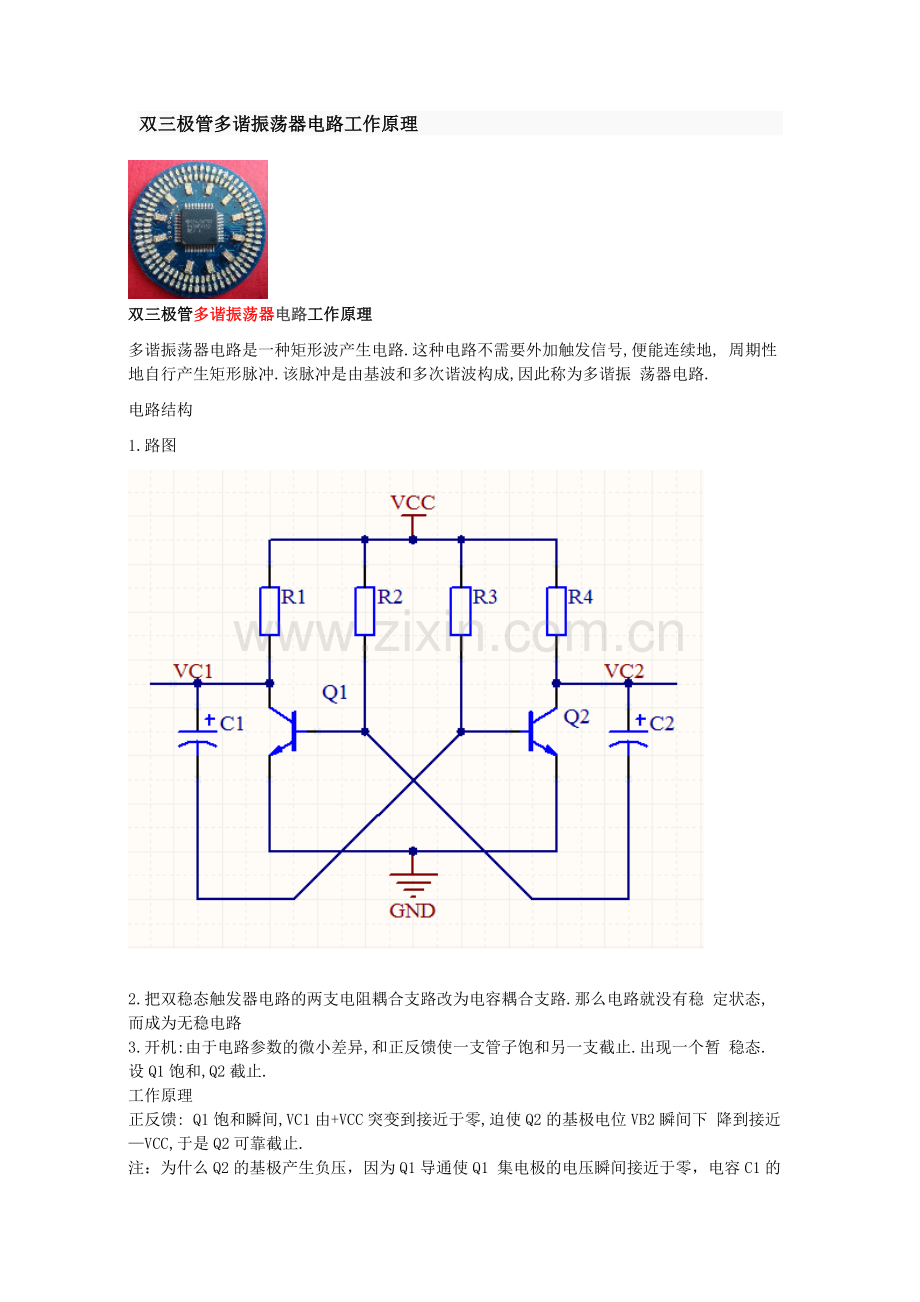

1.路图

下载附件  保存到相册
2013-8-15 14:16 上传

2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳 定状态,而成为无稳电路
3.开机:由于电路参数的微小差异,和正反馈使一支管子饱和另一支截止.出现一个暂 稳态.设Q1饱和,Q2截止.
工作原理
正反馈: Q1饱和瞬间,VC1由+VCC突变到接近于零,迫使Q2的基极电位VB2瞬间下 降到接近 —VCC,于是Q2可靠截止.
注：为什么Q2的基极产生负压，因为Q1导通使Q1 集电极的电压瞬间接近于零，电容C1的正极也接近于零，由于电容两边电压不能突变使得电容的负端为—VCC。
2.第一个暂稳态:
C1放电:
C2充电:
3.翻转:当VB2随着C1放电而升高到+0.5V时,Q2开始导通,通过正反馈使Q1截 止,Q2饱和.
正反馈:
4.第二个暂稳态:
C2放电:
C1充电:
5.不断循环往复,便形成了自激振荡
6.振荡周期: T=T1+T2=0.7(R2*C1+R1*C2)=1.4R2*C
7.振荡频率: F=1/T=0.7/R2*C
8..波形的改善: 可以同单稳态电路,采用校正二极管电路
下面我们来做一个实验：如图

下载附件  保存到相册
2013-8-15 14:18 上传
振荡周期: T=1.4R2*C=1.4*10000Ω*0.00001F=0.14s=140ms
此图利用Multisim仿真软件去求出时间与实际的偏差
数据测量图：此图测量了Q2的基极和集电极极，集电极的波形相当于图的矩形波，基极波形相当于图的锯齿波。

下载附件  保存到相册
2013-8-15 14:17 上传
波形图：

下载附件  保存到相册
2013-8-15 14:17 上传
根据测量图可知震荡周期为：146ms
根据公式计算得的时间为：140 ms
误差是有的，木有百分百准确。
