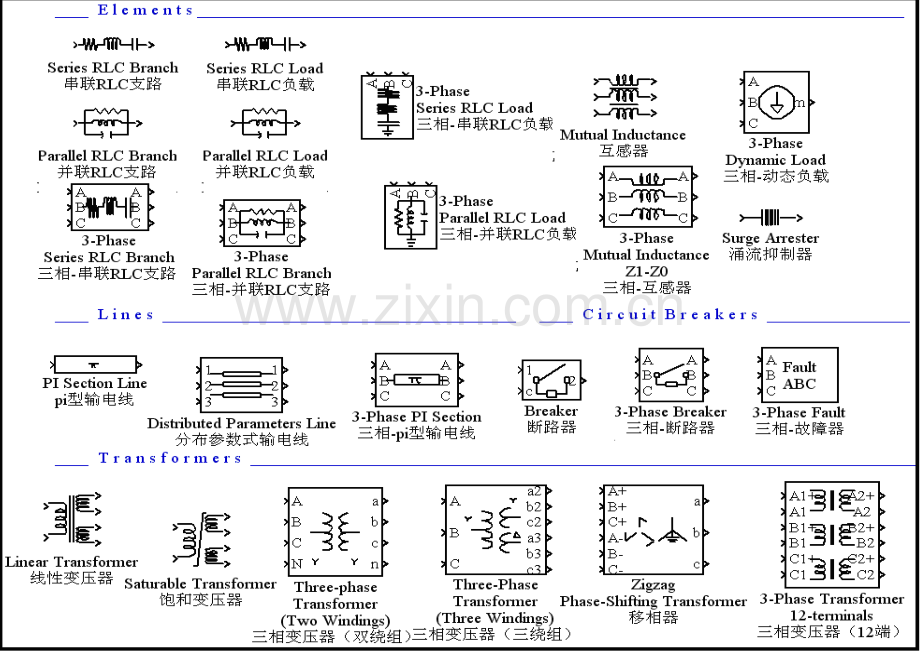

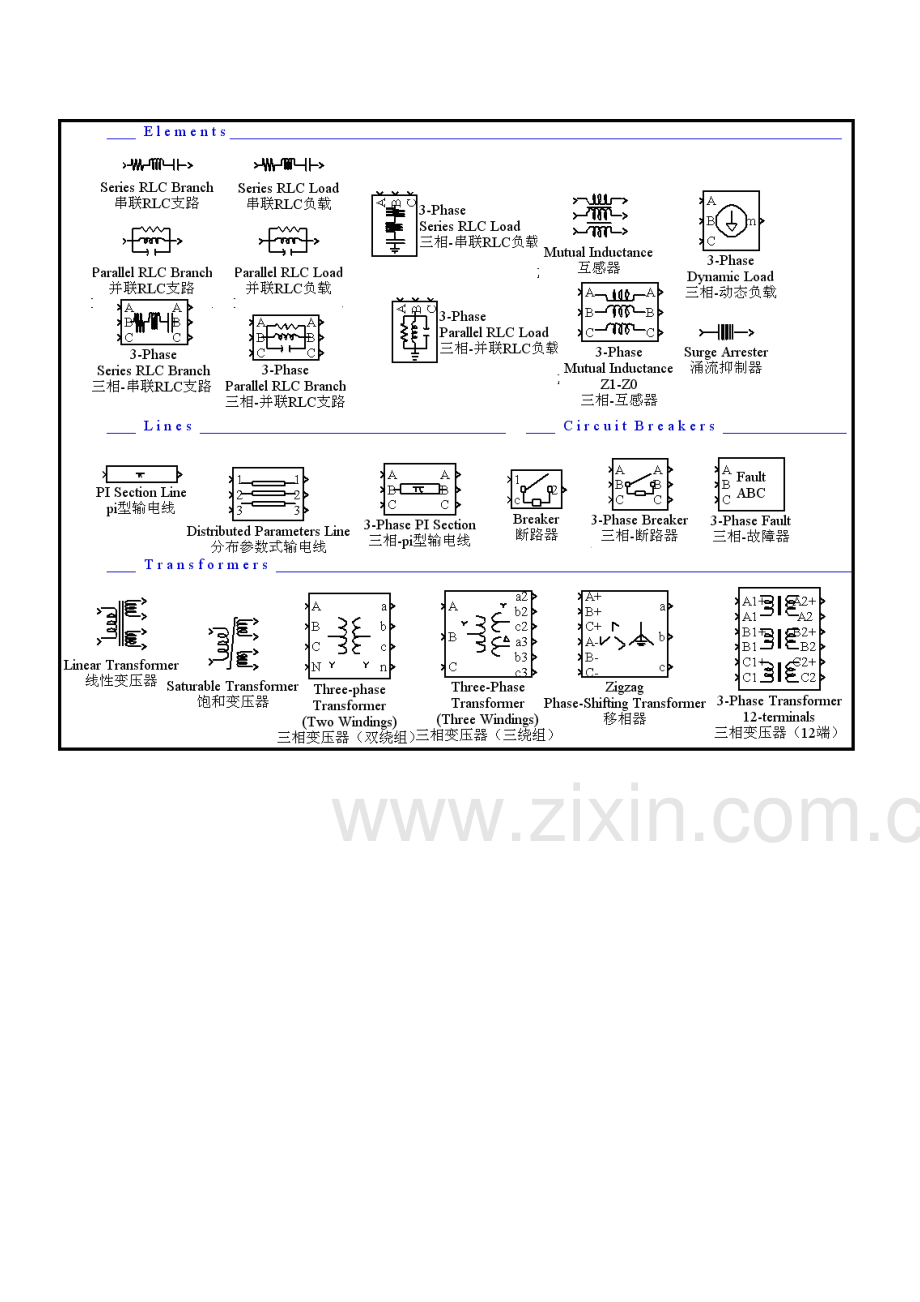

电力线路模块
PI Section Line

单项型线路单相传输线模块。
电阻，电感和电容的传输线，沿着线是均匀分布的。级联几个相同的PI部分是通过以下方式获得一个近似的分布参数线路模型的Three-Phase PI Section Line

三相电力线路模块实现了一个平衡的三相传输线模型参数集中在部分。相反，沿着线的电阻，电感和电容是均匀分布的分布参数线路模型，三相PI剖面线块肿块行参数在一个单一的部分所示，在图中只有一相下代表。

被指定为正序和零序的，要考虑到的参数之间的感性和容性耦合的三相导体，以及地面参数的参数R，L，和C线。在此方法的指定行参数假设，这三个阶段是平衡的。
使用一个单一的PI部分的模型是适当的传输线或短，在感兴趣的频率范围是有限的基频周围建模。你可以得到更准确的模型通过级联多个相同的块。见PI剖面线的最大频率范围的说明，通过PI线模型，可以实现。

频率用于R L C规范
指定行参数所用的频率，以赫兹（Hz）。这通常是标称系统频率（50赫兹或60赫兹）。
正序和零序电阻
正序和零序电阻欧姆/公里（Ω/公里）。
正序和零序电感
正序和零序电感：亨利/公里（H/公里）。
正序和零序电容
正序和零序电容法拉/公里（F /公里）。
线路段长度（KM）
该生产线部分长度在千米（公里）。
Three-Phase Transformer (Two Windings)
三相变压器（两个绕组）

使用三个单相变压器，三相变压器三相变压器两个绕组块实现了。您可以模拟饱和的核心不是简单地通过在参数菜单中设置相应的复选框块。线性变压器块和可饱和变压器块部分的单相变压器的电气模型的详细说明，请参阅。
可以以下列方式连接的两个绕组的变压器：
1) Y
2) Y与中性点
3) 接地Y
4) 三角洲三角洲（D1），30度的滞后Y通过
5) D11）三角洲，三角洲领先的Y通过30度
Three-Phase V-I Measurement
三相电压-电流测量

电压测量
选择没有，如果你不想要测量三相电压。选择相对地，如果你要测量的相对地电压。选择 相 - 相，如果你要测量的相相电压。
使用标签
如果选中，则发送的标记信号的电压测量。使用从块读取的电压。从块必须跳转到标签对应的信号标签参数指定的标签。如果没有选择，电压测量可通过Vabc的功能块输出的。
信号标签
指定的标签标记的电压测量。
在PU的电压
如果选中，三相电压测量PU。否则，他们衡量单位为伏特。
基极电压（VRMS相相）
的基极电压，伏特均方根用来转换测量电压在PU。基极电压（VRMS相相）参数是不可见的对话框中的，如果没有被选中的电压PU。
电流测量
如果你想测量三相电流流过块，选择“是”。
使用标签
如果选中，则发送的标记信号的电流测量的。使用从块读取的电流。从块必须跳转到标签对应的信号标签参数指定的标签。如果没有选择，IABC可通过功能块输出的电流测量结果是。
信号标签
指定的标签标记的电流测量。
电流的PU
如果选中，三相电流测量PU。否则，他们正在测量安培。
基本功率（VA3期）
基数的三相电源，伏安（VA），用于将测得的电流PU。基本功率（VA3相）参数在对话框中是不可见的，如果电流在PU未被选中。
如果电流如果电流单位。
Three-Phase Mutual Inductance Z1-Z0
三相互感Z1-Z0

三相互感Z1-Z0块实现了三相平衡的相之间的相互耦合电感和电阻的阻抗。此块有三绕组互感块相同的功能。对于三相平衡的电力系统，它提供了更方便的方式中的系统参数输入的正序和零序电阻和电感中的系数参数比，互阻和互感。

正序参数
正序电阻R1，在欧姆（Ω），正序电感L1，亨（H）。
零序参数
零序电阻R0，在欧姆（Ω），零序电感L0，亨（H）。
Three-Phase Programmable Voltage Source
三相可编程电压源（三相无穷大电源）

此块生成三相正弦电压随时间变化的参数。您可以设定的时间变动的振幅，相位或频率的基波分量的源程序。此外，两个谐波可以被编程，并叠加在基波信号。
正序
伏RMS的相位，相位，以度为单位的相位，频率以赫兹为单位的三相电压的正序分量的振幅。
随时间的变化
指定你要编程的时间变化的参数。选择“无”，如果你不想编程源参数随时间的变化。选择幅度，如果你想编程的振幅随时间的变化。选择阶段，如果你要编程的相位随时间的变化。选择频率，如果你想编程的频率随时间的变化。
需要注意的是随时间的变化适用于源，除了三个阶段的变化参数的类型被设置为振幅双表时，在这种情况下，你可以申请仅限A相上的变化。
变异类型
指定的时间变化参数指定的参数被施加不同的变化。选择步骤编程步骤变化。选择斜坡编程斜坡变化。选择调制方案调制的变化。选择振幅双表编写了一系列的一步变化幅度在特定时间。
步进幅度
这个参数是唯一可见的，如果变异类型参数设置步骤。
指定的阶跃变化的振幅。指定的振幅的变化在正序振幅的pu中。
变化率
这个参数是唯一可见的，如果变异类型参数设置坡道。
指定的变化率，在伏/秒。中指定的电压变化率（pu中的正序电压）/秒。
振幅调制
这个参数是唯一可见的，如果变化参数的类型被设置为调制。
指定为源的调制参数中指定的时间变化参数的幅度。当不同数量的电压振幅的调制，振幅在积极序列振幅的pu中指定。
的调制频率
这个参数是唯一可见的，如果变化参数的类型被设置为调制。
源参数中指定的时间变化参数指定的频率的调制。
变化的时间（S）
指定的时间，在几秒钟内，在设定的时间变化生效的时间，当它停止。
基本和/或谐波产生
如果选中，可以进行编程，两个谐波叠加在基波电压源。

正序
伏RMS的相位，相位，以度为单位的相位，频率以赫兹为单位的三相电压的正序分量的振幅。
随时间的变化
指定你要编程的时间变化的参数。选择“无”，如果你不想编程源参数随时间的变化。选择幅度，如果你想编程的振幅随时间的变化。选择阶段，如果你要编程的相位随时间的变化。选择频率，如果你想编程的频率随时间的变化。

需要注意的是随时间的变化适用于源，除了三个阶段的变化参数的类型被设置为振幅双表时，在这种情况下，你可以申请仅限A相上的变化。
变异类型
指定的时间变化参数指定的参数被施加不同的变化。选择步骤编程步骤变化。选择斜坡编程斜坡变化。选择调制方案调制的变化。选择振幅双表编写了一系列的一步变化幅度在特定时间。
步进幅度
这个参数是唯一可见的，如果变异类型参数设置步骤。
指定的阶跃变化的振幅。指定的振幅的变化在正序振幅的pu中。
变化率
这个参数是唯一可见的，如果变异类型参数设置坡道。
指定的变化率，在伏/秒。中指定的电压变化率（pu中的正序电压）/秒。
Goto
转到

转到块将其输入到其相应的从块。输入可以是任何数据类型的实际的或复值信号或矢量。转到块允许您传递一个信号，从一个街区到另一个没有实际连接。一个Goto块可以通过其输入信号从块不止一个，虽然从块可以接收到信号只能从一个转到块。该返回块的输入被传递到来自虽然块进行物理连接，与它相关联的块。转到块和块的匹配转到标签，通过使用标签参数中定义。
l Local：在默认情况下，也就是说，从“和”返回块采用相同的标记，必须在相同的子系统。局部变量名括在方括号（[]）。
l Scoped：范围的手段，从使用相同的标记和Goto块必须在同一子系统或低于转到标签能见度块层次模型中的任何级别并不意味着穿越非虚子系统的边界，即一个原子，有条件的边界执行或函数调用子系统或模型参考。一个范围的标记名称被括在大括号（{}）。
l Global：从使用相同的标记和Goto块模型中，除了可以随时随地跨越非虚子系统边界的位置。
Constant
常数

恒块生成一个真正的或复杂的恒定值。该块生成标量（一个元素的数组），载体（1-D阵列），或矩阵（2维阵列）的输出，根据常值的解读向量参数的参数和设置的维数为1-D的参数。此外，该块可以生成一个抽样为基础的或基于帧的信号，这取决于采样模式参数设置。
块的输出为常值参数具有相同的尺寸和元素。如果此参数指定一个向量，你想块把它解释为一个向量（即一维数组），选择解释向量参数为1-D参数，否则，块把定值参数作为基质（即，一个2-D阵列）。
Manual Switch
手动开关

Static Synchronous Compensator (Phasor Type)
静止同步补偿（相量型）

Subsystem, Atomic Subsystem, Code Reuse Subsystem
子系统，原子子系统，代码重用子系统

一个子系统块代表的系统，它其中包含它的一个子系统，该子系统块可以代表作为一个虚的的体子系统或一个真正的的（原子的）体子系统，视的它的的当作原子单位（Atomic Unit）参数的值上而定。原子子系统块是的子系统块具有其视为默认选中的原子单元参数。您创建了一个子系统，在这些的方式中：
港口及子系统到模型库复制子系统（或原子能子系统）块。然后，您可以添加块到子系统的，通过打开在Subsystem块和复制块的纳入其的窗口。
选择块和行，以弥补子系统使用边界框，然后从“编辑”菜单中选择“创建子系统。的Simulink ®软件与一个子系统块替换块。当您打开这个块时，“窗口将显示所选的块，你，中添加inport的和外港块的，以反映信号，进入和离开的子系统的。
绘制子系统块的图标的输入端口的数量对应于子系统中的import的块的数量。同样地，在上，画的块中的的的输出端口数对应于输出端口。块中的体子系统的数目。
3-Phase Active & Reactive Power (Phasor Type)
3相有功和无功功率（相量型）

Mean value
平均值

Wind Turbine
风力发电机

Wind Turbine Doubly-Fed Induction Generator (Phasor Type)
风力发电机组双馈感应发电机（相量型）

The Wind Turbine and the Doubly-Fed Induction Generator System
风力发电机和双馈感应发电机系统

Wind Turbine Induction Generator (Phasor Type)
风力发电机组异步发电机（相量型）

Generator Data Parameters

标称功率，线到线电压和频率
额定功率（VA），标称线到线电压Vrms和标称系统频率（Hz）赫兹。
定子[RS，LLS]（PU）
发电机额定值基于定子电阻Rs和泄漏电感LLS在PU。
转子[RR'，LLR']（PU）
转子电阻Rr和漏感LLR'的，称为定子，在PU根据发生器的评分。
磁化电感Lm（PU）
在PU的磁化电感Lm上的发电机额定值。
转动惯量，摩擦系数和极对的
组合的发电机和涡轮机的转动惯量H在秒，合并的粘性摩擦系数F中的普基于在发电机上的评分和数量的极对数p。
您可能需要使用自己的发电机模型，例如为了实现不同的功率特性或者实现轴的刚度。您的模型，然后输出的机械扭矩施加到发电机轴。如果惯性和摩擦系数的涡轮内部实现水轮机模型指定发电机惯性时间常数H和发电机摩擦系数。
初始条件
最初的转差率s，电气角度Θ度，普定子电流幅值和相位角的度数。
Turbine Data Parameters
汽轮机数据参数
Rate Limiter
速率限制器

摆率上升
指定一个增加的输入信号的导数的限制。此参数是可调的固定点输入。
摆率下降
指定的降低输入信号的导数的限制。此参数是可调的固定点输入。
采样时间模式
指定采样时间模式，连续或继承自驱动块。
初始条件
设置初始输出的仿真。 Simulink软件不允许你设置这个块的初始条件INF或NaN。治疗增益线性时
在Simulink软件的线性命令把此块作为一个增益状态空间。选中此复选框导致线性命令处理增益为1，否则，命令把收益为0。

外部机械转矩
如果该参数被选中，出现一个S输入名为TM上街区，允许使用外部信号发生器输入机械转矩。这种外部的扭矩必须在普基于名义电功率和发电机的同步速度。例如，外部转矩可能来自一个用户定义的涡轮机模型。按照惯例为感应电机，转矩必须为负发电。
显示风力发电机组功率特性
如果此参数被选中，显示在指定的俯仰角的涡轮机功率特性不同风速。
标称风力涡轮机的机械输出功率
标称涡轮机械输出功率（瓦）。
基本风速
米/秒的风速，基值，在单位系统使用。基本风速是预期的风速的平均值。这个基地的风速产生机械动力，通常是低于涡轮额定功率。
基本风速最大功率
最大功率在基地风速PU额定机械功率。
基本转速
在最大功率时的转速基本风速。该基地的转速是在PU基生成速度。
俯仰角控制增益[KP]
比例和积分增益KP和Ki变桨控制器。指定KP度/（功率偏差PU）和Ki度/（功率偏差PU）/ s的。功率偏差是实际的电力输出功率PU发电机额定功率和额定机械功率之间的差异。
最大俯仰角（°）
的最大桨距角（以度为单位）。
俯仰角的变化率最大
度/秒的桨距角变化的最大速率。
Timer
定时器

定时器模块产生的信号变化在规定的过渡时期。使用当前块来生成一个逻辑信号（0或1的振幅），控制电源开关，如断路器的块，非常适于开关块的打开和关闭时间。您也可以使用此块产生一个信号，其振幅变化在规定的过渡时间的步骤。

Time(s)时间（s）
过渡时间，以秒为单位的块改变时，输出它的值所定义的振幅参数。时间（s）的参数必须具有相同的长度的矢量，振幅参数中定义的矢量。在时间0的定义中是可选的。没有被指定，如果一个信号在时间为0时，输出被保持在零，直到第一个过渡时间中指定的振幅矢量。
Amplitude振幅
由定时器块，产生信号振幅的载体。中定义的时间（s）的向量之间的过渡时间的振幅保持恒定。
Three-Phase Series RLC Load
三相RLC串联负载

From
从
