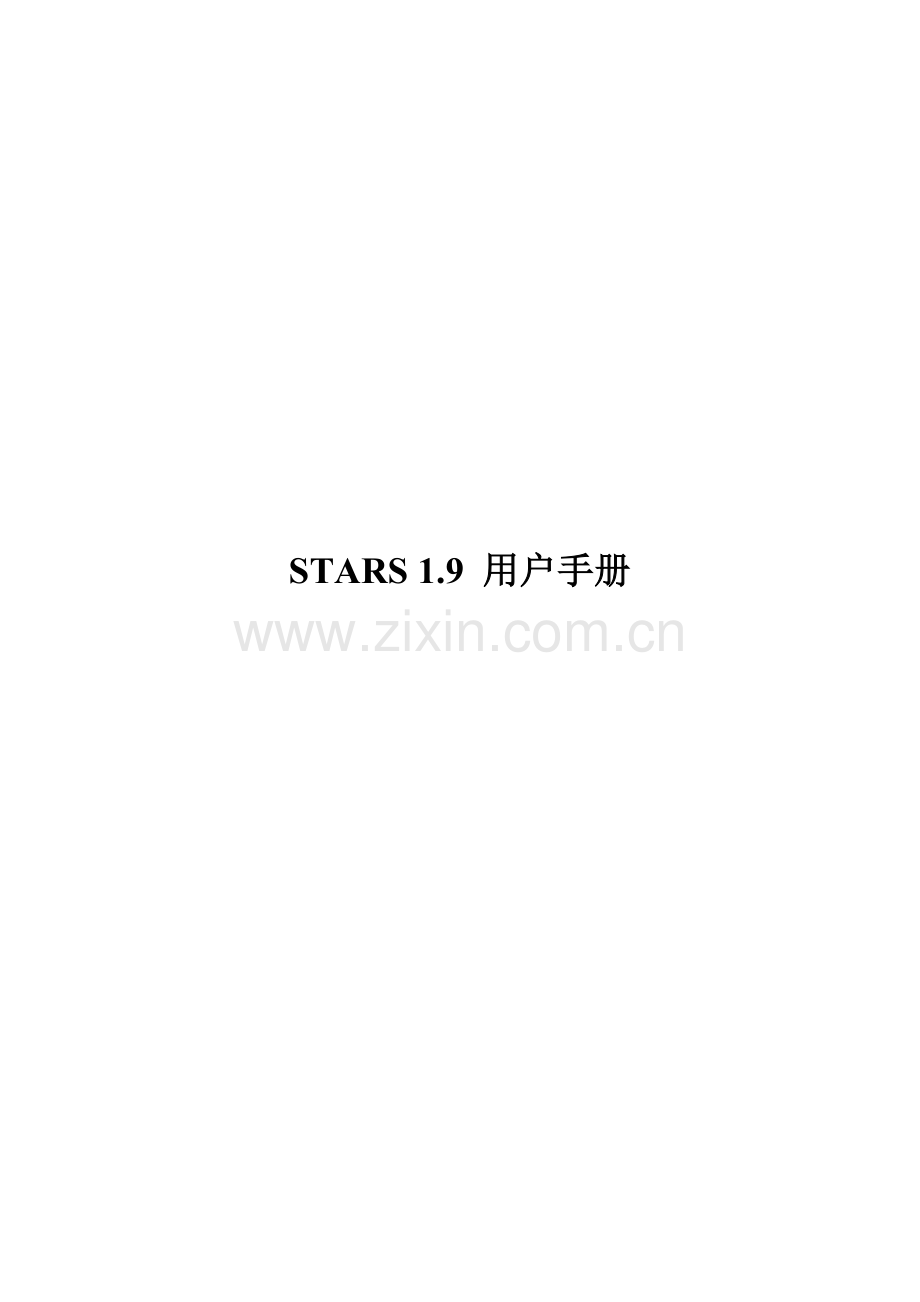

STARS用户手册.doc_第1页
第1页 / 共20页
STARS用户手册.doc_第2页
第2页 / 共20页
STARS用户手册.doc_第3页
第3页 / 共20页
STARS用户手册.doc_第4页
第4页 / 共20页
STARS用户手册.doc_第5页
第5页 / 共20页
点击查看更多>>
资源描述

1、STARS 1.9 用户手册目录1. 简介2. STARS系统备份2.1 Folder地址2.2 备份周期2.3 如何备份2.3.2 完全备份2.3.3 STARS数据2.3.4 STARS用户数据2.3.5 STARS结果2.3.6 XCAS标定数据2.4 恢复数据2.4.2 恢复完整数据组(用户数据+系统)2.4.3 恢复完整用户数据2.4.4 恢复一些数据(试验进度表,显示页,项目)2.4.5 故障排除3. 启动STARS4. 发动机手动控制4.1 启动和停止4.2 设置要求值-直接模式4.3 启动和停止-坡道模式4.4 SPARC RLS模式5. Status面板6. 计算7. 试验台

2、标准应用7.1 信息系统7.2 标准记录7.3 标准测试服务7.4 服务功能7.4.2 格式数据和时间7.4.3 信息定位7.4.4 工作流执行7.4.5工作流同步7.5 错误处理8. 项目资源8.1 标准项目库8.1.2共用物件8.1.3 X/Speed Control Mode of SPARC E支持8.2 项目库8.2.2 STARS Lite支持8.3 标准项目8.4 Titan D项目8.5 RLS标准项目库8.6 测试8.6.2 暖机测试8.6.3操作手册8.6.4操作手册 Excel测试8.6.5操作手册 Online测试8.6.6 控制器质量测试8.6.7 全速加速测试8.6

3、.8 稳态测试(标准项目)8.6.9 标准测试(标准项目)8.6.10 标准Powermap测试8.6.11 STARS Lite支持8.6.12 RLS循环测试(Titan D Project)8.7 测试安排8.7.2 启动TS测试安排8.7.3 停止TS测试安排9. 设备管理1. 简介STARS Standard Configuration为发动机测试台提供了标准配置和应用。包括手动的和自动的基本操作,同样也构成了一个最佳实践的例子:如何设置项目和测试台配置。有效地使用这个用户手册,我们建议您先了解 “如何使用STARS”和STARS资源配置。黄金法则:Standard Test Sta

4、nd Library、Standard Project Library和RLS Standard Project Library不会变动。2. STARS系统备份定期备份很重要,有两种备份方式: 完全备份; 部分备份: STARS数据 STARS用户数据 结果XCAS标定数据2.1 Folder地址Acronis映像存储在E:BackupImage。STARS数据存储在D:STARSDATA,备份数据存储在D:STARSBackup。标定数据存储在D:XCAS。如果标定数据被更改,备份在D:STARSBackup。2.2 备份周期应该定期做备份。多长时间视情况而定。建议如下:完全备份(映像):

5、一年一次STARS数据(完全备份,包括系统):更换系统FolderSTARS Data:实时,当有较大变化时;STARS结果:每月一次;XCAS:标定数据;2.3 如何备份2.3.2 完全备份使用Acronis工具2.3.3 STARS数据关闭STARS,停止STARS服务,执行文本操作2.3.4 STARS用户数据关闭STARS,停止STARS服务,执行文本操作2.3.5 STARS结果2.3.6 XCAS标定数据标定试验台时,随时备份2.4 恢复数据2.4.2 恢复一个完整的Dataset(用户数据+系统) 停止STARS 停止所有STARS服务 检查dataset可用性 结束STARS和

6、停止所有STARS服务 删除在d:STARSDATA*的文件 提取完整的dataset到删除在d:STARSDATA* 必须是: D:STARSDATAROOT的Folder和 D:STARSDATAROOT的xml文件 启动升级工具(Start-All Programs- STARS Tools- Upgrade Tool),执行升级 启动STARS2.4.3 恢复完整的用户数据 停止STARS 停止所有STARS服务 删除用户数据 D:STARSDATAROOTUSERDATA.XML D:STARSDATAROOTUSERDATA 提取用户数据(The Folder USERDATA a

7、nd the XML File Userdata.xml)到D:STARSDATAROOT 启动升级工具(Start-All Programs- STARS Tools- Upgrade Tool),执行升级 启动SecurityRegistrationInstaller (Start-All Programs- STARS Tools- Upgrade Tool-Advanced Tools- SecurityRegistrationInstaller -i) 启动STARS2.4.4 恢复某些数据(测试计划,显示页面,项目) 选择包含数据的Dataset去 抽取Dataset到D:Temp

8、 or 其它 但不要到D:STARSDATA. 导入期望的数据到STARS STARS GUI在运行状态 右击到存放的位置,点击Import,选择要提取的dataset。2.4.5 故障维修有三种选项,当程序奔溃后重新注册Workstation名:代开窗口,Run- cmd到STARS Binary folder,C:Program FilesSRH SystemsSTARS,登记Workstation名启动升级工具Start-All Programs- STARS Tools- Upgrade Tool,执行升级运行 SecurityRegistrationInstaller3. 启动STA

9、RS双击STARS图标,或在菜单栏中点击STARS。STARS注册对话框弹出,如图3-1所示。输入用户名和密码,默认的用户名和密码如下:用户名:Admin密码: Admin图3-1点击OK。图3-2显示STARS启动页面,选择TITAN D250,其是默认选项。图3-2 TITAN D250 STARS起始页面如果最后激活的的Test Stand配置无法使用,则选择 Select Test Stand图3-3 选择Test Stand对话框4. 发动机手动控制页面图4-1为发动机手动控制页面(SPARC)图4-1 SPARC面板各按钮功能说明:STARS:远程控制SPARC Local:返回S

10、PARC控制Enable:打开SPARC控制器和测功机上电Disable:关闭发动机,如有必要;测功机断电,关闭SPARC控制器Ignition On:发动机上电Ignition Off:发动机断电Start Engine:启动发动机,在SPARC设置下Stop Engine:停止发动机,在SPARC设置下蓝点表示当前状态显示页面位于:Standard Test Stand LibraryCommonDisplay Pages4.1 启动和停止发动机 依次点击STARS Enable Ignition On Start Engine,发动机进入怠速运行工况。选择Control Mode的其它模

11、式,则进入模式(可调整工况设置)。停机,选择Stop Engine。通常发动机是先进入Idle模式,再选择Stop Engine4.2 设置要求值-Direct Mode 当发动机在非Idle模式下运行,可以设置如Speed Demand, Torque Demand, Throttle Demand。4.3 设置要求值-Ramp Mode 在非Idle模式下运行,选择Ramp Mode,可以Speed Demand, Torque Demand, Throttle Demand和Ramp Time。4.4 SPARC RLS 选项 通过SPARC RLS面板,可以手动控制发动机运行,仅在Ti

12、tan D测试台下。 图4-2 SPARC RLS显示页面 ControlerSet 1: Sparc控制单元1 ControlerSet 2: Sparc控制单元2 ControlerSet 3: Sparc控制单元3单选框表示实际控制单元 DriverSet 1: Sparc 驱动单元1 DriverSet 2: Sparc 驱动单元2 DriverSet 3: Sparc 驱动单元3单选框表示实际驱动单元 DragPrev. On: 发动机控制失效 DragPrev. Off: 发动机控制有效 Map On: Enables the engine map for improved fee

13、d forward control in SPARC Map Off: Disables the engine map for improved feed forward control in SPARC Disable: 发动机倒拖,如有必要,测功机给转速,SPARC模式关闭 Ignition On: 发动机上电 Ignition Off: 发动机断电 Start Engine: 启动发动机 Stop Engine: 停止发动机控制模式说明: Idle:怠速 Throttle:Speed: 节气门:速度 Torq.:Speed: 转矩:速度 Throttle:RLS: 节气门:RLS Spe

14、ed:RLS: 速度:RLS,在测功机上模拟道路试验v Road:RLS: 在发动机上控制车速,模拟道路负载蓝色图框表示当前状态传动选项:选择N(怠速),D(驱动),模拟自动变速箱工作: Disengage: 松开离合器 Engage: 贴紧离合器 Automatic: 模拟驾驶,控制离合器换挡: Open loop: 在模拟驾驶中,选择开环档位和启动时间 Closed loop: 在模拟驾驶中,选择闭环档位和启动时间 Automatic: 在模拟驾驶中,选择自动算法去控制档位变化和启动时间闭环档位和启动时间参考Sparc RLS手册获得详细说明。Gear Cng, Mod.模式(不适用于自动

15、变速模拟): Manual: 手动模式 f(n): 选择速度换挡点表 f(v): 选择道路速度换挡点表里程表: Reset: 重置为0 Start: 开始计算里程 Stop: 停止计算里程直接模式输入设置道路Sliders允许设置发动机速度、道路速度和节气门开度 BrakeForce Dem: 设置从附加道路载荷到模拟车辆制动的值 GradientDmd: 设置道路坡度值 Clutch TorqueDem: 设置离合器打滑时的转矩值显示页面位于:RLS Standard Project LibraryCommonDisplay Pages5. Status PanelStatus面板用于显示测

16、试台当前状态和控制发动机运行。图5-1 SPARC Status面板命令说明: Ctrl.Remote: STARS 远程控制 Local: STARS 本地控制 Dyno 1/0: SPARC 控制器开/关 Motor: Enables motoring of the engine (only in affect when using an active dynamometer, e.g. Dynas) Absorb: motoring of the engine失效 Ignition 1/0: 发动机上电/断电 Start: 启动发动机 Stop: 停止发动机 Idle: 选择怠速模式 T

17、hrottle/Speed: 节气门/速度 Torque/Speed: 转矩/速度 Ack.Fault: 关闭并重置报警Slider能够直接设置速度,依靠直接操作模式。当操作工作条后,反馈值显示在数值栏中。蓝色图框表示当前状态文本指示Sparc 实际控制模式、自动模式和报警状态。全局变量“ErrorTextGlobal”显示在status面板,用于记录功能失效。6. 计算The Standard Test Stand Library包含了发动机基本计算。图6-1 The Standard Test Stand Library计算The Standard Test Stand Library计算

18、需要使用标准名字,连接IO objects,以便得到有效结果。For test and simulation a process element holds default values for these variables.为测试和仿真流程元素保存变量的缺省值The Standard Calculations CC calculation configuration has to be linked into the active test stand to use the calculations.标准计算CC计算配置,要连接测试台使用计算。Basic Engine Calculatio

19、n1 DP和Basic Engine Calculation2 DP显示页面用于显示计算输出。主要计算参数: 发动机功率 燃料的化学需含氧量 20C时燃油密度 20C燃油体积流量 燃油消耗率 有效率 发动机每循环喷入气缸的燃油量 干空气环境压力 进气状态下水蒸汽量(kg/kg) 干/湿的NOx, CO, CO2的转化率 排放(kg/s CO, Nox, CO2, THC) 排放 废气再循环率 空燃比 NOx修正因子 过量空气系数(Lambda):来自空气和燃料混合 过量空气系数(Lambda):来自排气 容积系数(充气系数) EWG修正因子(根据EWG 88/195 EWG) EWG修正值:转

20、矩修正,功率修正 发动机每循环的燃烧气体 平均有效压力 排气质量流量(kg/s) 排气摩尔质量 燃油和排气的碳质量流量(ECE Regulation No. 96)图6-2 发动机数据过程单元The Engine Data PE process element holds initial values for calculation 输入 as well as configuration variables for the calculations.发动机数据过程单元,根据初始值和配置变量准备计算。配置变量说明CO2WetFlagCO2分析COWetFlagCO分析NOxWetFlagNOx分

21、析EngAspirationType进气类型:0表示自然吸气,1表示涡轮增压EngCycle行程数:2,表示2个行程;4表示4行程EngDisplacement发动机排量EngNumberOfCyls气缸数EngType发动机类型:0点燃;1压燃FuelCMass燃料中C的百分比FuelOMass燃料中O的百分比FuelHMass燃料中H的百分比FuelSMass燃料中S的百分比LambdaSource过量空气系数燃油属性图6-3 燃油属性在计算中,需要的变量。图6-4 基本计算面板1图6-5 基本计算面板27. 测试台标准应用在测试进度表中,程序和变量相互独立使用。包括”Standard T

22、eststand Services TS“, “Standard Logging TS”, “Workflow Executor TS”,“WorkflowSyncmanager TS”.存在”the Standard Teststand Library”和Standard Test Stand Library Common Test Schedules“7.1 Messagesystem在Standard Logging TS记录信息。7.2 Standard Logging在测试台执行统计记录和连续记录在”SR:StandardLogging”方法参数描述SetContinuousLoggerName输入: LoggerName输出: 0:ok, -1 not set设置连续记录名字SetMeanLoggerName输入: LoggerName输出: 0:ok, -1 not set设置统计记录名字SetMessageLogger输入: LoggerName输出: 0:ok, -1 not set设置信息记录名字SetSampleIntervalGlobal输入:SN:DemandSamplingRatein Hz输出: 0:ok, -1 not set设置连续计数采样时间
