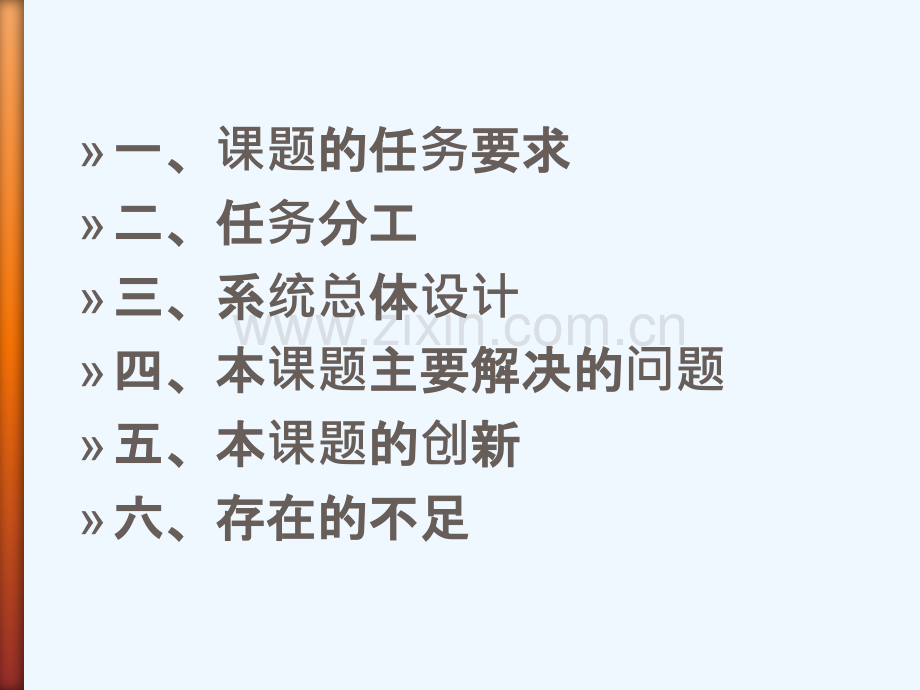

LEDLED点阵电子显示屏的点阵电子显示屏的应用设计应用设计一、一、课题的任的任务要求要求二、任二、任务分工分工三、系三、系统总体体设计四、本四、本课题主要解决的主要解决的问题五、本五、本课题的的创新新六、存在的不足六、存在的不足通通过按按键实现了了汉字、字母和字、字母和时间之之间的切的切换1632点点阵LED显示；示；能能显示特定示特定汉字和字符；字和字符；按按键控制切控制切换数字和字母；数字和字母；能能实现滚屏屏显示、示、实时时间显示功能；示功能；可与可与PC机通信更新机通信更新显示内容；示内容；系统总体框图系统总体框图中央微处理器SCT89C52负责与所有外围设备的协调通信，以及各种算法的处理。MCU用通用I/O口模拟同步串行接口以实现行和列数据锁存器（移位锁存器）之间的单向通信。MCU通过内部集成的SPI接口和时钟芯片进行双向通信。PC机经过MX232电平转换后，通过UART接口与MCU进行通信。电源则为各个模块提供稳定的电压以及足够的电流。1、解决了LED点阵行列驱动的问题2、解决了显示图片、汉字、字母及数字的问题3、解决了时间显示及时间调整的问题4、解决了横向显示及竖向显示的问题5、实现了通过按键控制来显示内容6、实现了显示内容显示速度的调节7、实现了串口通信，可更改字库问题1、本系统可以显示图片2、本系统可以对时间进行调整3、本系统可以对字符显示速度进行调整4、本系统可以横向和竖向多种滚屏方式5、可以实现拓展，进行后续开发1、没有字库芯片，更改字库很麻烦。2、横竖扫描都是利用移位锁存器动态扫描，浪费芯片接口，硬件成本高。3、没有做到串口通信实时通信，不能用PC机控制系统运行。4、时钟芯片没有得到很好的利用。
