110kV变电所电气一次部分初步设计.ppt

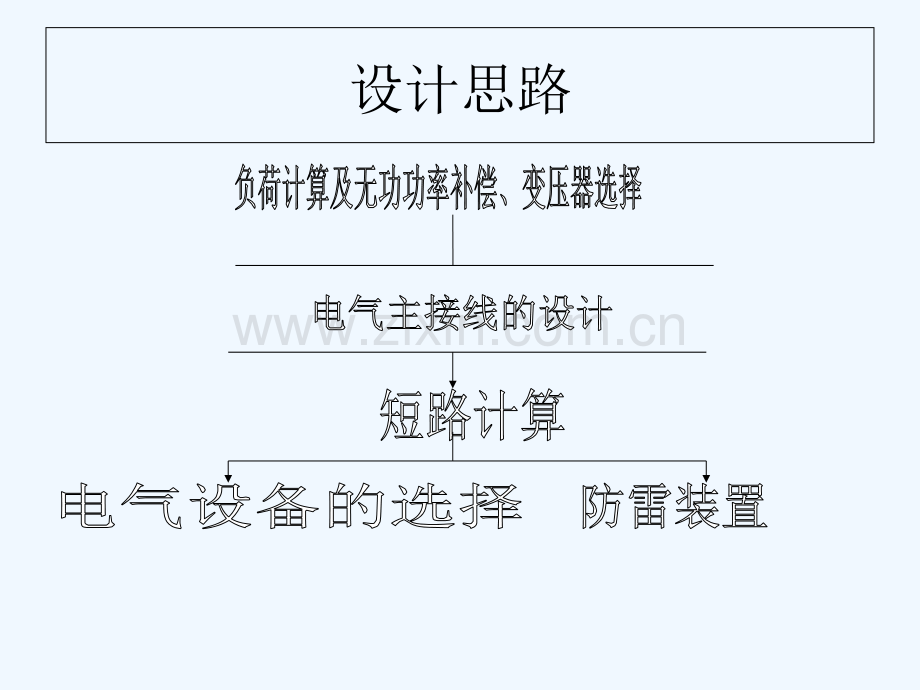

110/10KV变电所电气一次部分初步设计专 业：电气化及其自动化指导老师：肖金凤设 计 人：梁昊天设计思路1 负荷及无功补偿计算、主变压器的选择 由原始资料算得：P总=12.9MW变电所所供一类负荷总数：P总1=2.9MW变电所所供二类负荷总数：P总2=4.96MW变电所所供三类负荷总数：P总3=5.04MW一类负荷占总负荷的百分比：1=P总1/P总=22.48%二类负荷占总负荷的百分比：2=P总2/P总=38.45%三类负荷占总负荷的百分比：3=P总3/P总=39.07%1.2无功补偿无功补偿的目的：提高系统的功率因数。无功补偿容量：根据公式QP（tan1-tan2）可得Qc=6.09MVar，可选用2台5MVar并联电容器在10kv2段母线上进行无功补偿。1.3 主变及所用变的选择主变台数选择：2 台 主变容量Sn=16.576MVA，为了满足系统要求确定每台主变的装机容量为：25MVA总装机容量为：225MVA=50MVA，主变的冷却方式为油浸自冷式，所选主变型号为SJZ9-25000/110三相油浸式有载调压变压器。所用变：可用两台型号为S9-100/10的三相油浸自冷式变压器，接入低压侧,互为暗备用。2电气主接线设计110KV侧电气主接线的选择：选择单母线分段，其优点是是方便，经济灵活接线简单，缺点是可靠性一般。10KV侧电气主接线的选择：单母线分段。主接线图3 短路电流计算短路电流计算的步骤:(1)选择计算短路点;(2)画出等值网络图;(3)化简等值网络图;(4)求计算电抗Xjs;(5)由Xjs1，Xjs2值从适当的运算曲线中查出各电源供给的短路电流周期分量标么值;(6)计算无限大容量的电源供给的短路电流周期分量;(7)计算短路电流周期分量有名值和短路容量;(8)计算短路电流冲击值;(9)绘制短路电流计算结果表。短路电流计算表4 电气设备的选择电气设备的选择包括：（1）母线的选择；（2）断路器的选择；（3）隔离开关的选择；（4）电流互感器的选择；（5）电压互感器的选择。电器在选定后应按最大可能通过的短路电流进行热稳定校验，校验的短路电流一般取最严重情况的短路电流。5 防雷装置变电所防雷方法:架设避雷针、装设避雷器、进线段保护以及其它防雷措施。本次设计采用单支避雷针进行防直击雷的保护。避雷器选用氧化锌避雷器，110kV侧选用Y5WZ53/134型氧化锌避雷器，10kV侧选用Y5WS517/50L型氧化锌避雷器。结论本次毕业设计的内容是110/10KV变电所电气一次部分初步设计。经过查阅相关资料，完成了以下设计内容：第一，完成110/10KV变电所主接线的设计；第二，完成负荷及无功补偿计算、主变压器的选择设计。第三，完成短路计算，并以此为基础完成电气设备的选择和校验；第四，完成了变电所的防雷保护的配置以及相关设备的选择。通过本次毕业设计，我的运用知识的能力有了一定的提高，尤其对专业知识有了进一步的深化了解。同时对office软件及CAD制图都能够熟练的操作，为我今后的工作奠定了良好的基础。同时，我深深感觉到自己知识的不足和能力的欠缺，需要在以后的工作学习中进一步提高。谢谢
