室内燃气管道的安装.ppt

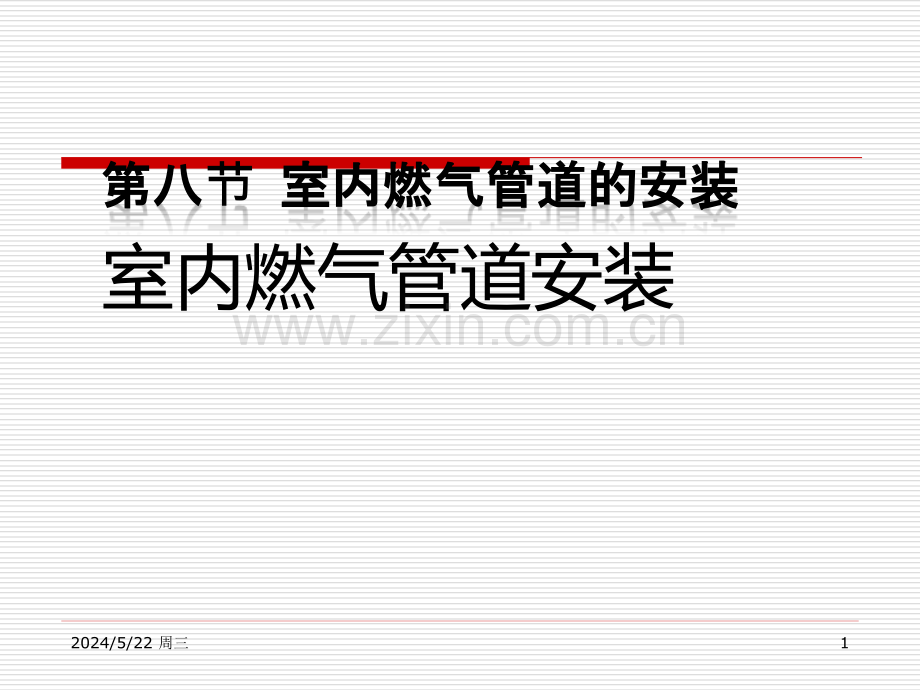

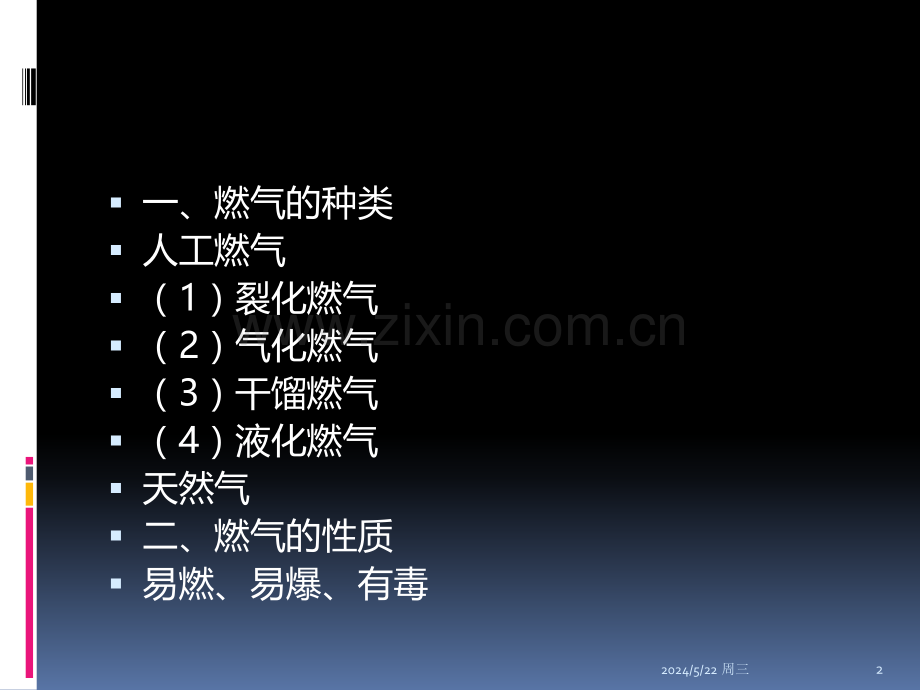

第八第八节 室内燃气管道的安装室内燃气管道的安装室内燃气管道安装2024/5/22 周三1一、燃气的种类人工燃气（1）裂化燃气（2）气化燃气（3）干馏燃气（4）液化燃气天然气二、燃气的性质易燃、易爆、有毒2024/5/22 周三2三、燃气的主要成分可燃成分：CO、H2S、CH4等。不可燃成分：CO2、H2O、N2等。助燃成分：O2四、燃气的有害成分焦油、石蜡、奈、水蒸气、S2024/5/22 周三3二、室内燃气管道系统的安装室内民用燃气系统的组成：由引入管、总立管、水平干管、立管、水平支管、下垂管、阀门、燃气表及燃气用具等组成。用户表前管部分用户表前管部分：引入管（来自室外燃气管：引入管（来自室外燃气管道，穿入建筑的燃气管段道，穿入建筑的燃气管段）、主干管道（与引）、主干管道（与引入管连接的立管入管连接的立管）、立管（穿越各楼层垂直方）、立管（穿越各楼层垂直方向的管段）、用户支管（每个用户连接立管的向的管段）、用户支管（每个用户连接立管的水平方向的管段水平方向的管段）、用户单元总阀；）、用户单元总阀；燃气表燃气表；用户表后管部分用户表后管部分：表后管（管连接燃气表或：表后管（管连接燃气表或燃气用具竖直方向的管段燃气用具竖直方向的管段）、切断阀门、用气）、切断阀门、用气点（燃气灶具、热水炉、热水器等）。点（燃气灶具、热水炉、热水器等）。2024/5/22 周三42024/5/22 周三5室内燃气管道安装一般技术要求室内燃气管道安装一般技术要求 室内燃气管道一般选用室内燃气管道一般选用镀锌钢管镀锌钢管。若采用。若采用黑铁黑铁管管时，施工前做好时，施工前做好除锈除锈工作，安装后做好工作，安装后做好防腐防腐工工作。作。为了减少管道的局部阻力，减少漏气的机会，为了减少管道的局部阻力，减少漏气的机会，应尽量应尽量少用管件少用管件，并要选用符合质量要求的管件。，并要选用符合质量要求的管件。室内燃气管道一般采用丝扣连接，管件螺纹室内燃气管道一般采用丝扣连接，管件螺纹有圆柱形管螺纹和圆锥形管螺纹之分。有圆柱形管螺纹和圆锥形管螺纹之分。用铰板加工丝扣时，要两遍成活，不要一遍铰用铰板加工丝扣时，要两遍成活，不要一遍铰成。加工出的丝扣要完整，表面要光滑。丝扣拧成。加工出的丝扣要完整，表面要光滑。丝扣拧紧紧2024/5/22 周三6PE 管2024/5/22 周三7之后，在管件外露23扣为宜。上管件时，要避免出现拧过了头再往回退才符合要求的情况，以免管扣松动而漏气。引入管及户内燃气管道不得敷设在卧室、浴室、厕所、密闭地下室、易燃易爆品仓库、有腐蚀性介质的房间；配电室、变电室、电缆沟、暖气沟、烟道及风道等地方。活接头。为了安装和维修方便，必须在室内燃气管道的适当位置上设置活接头。一般情况下，所有阀门后均应设置活接头。DN50mm的用户立管上，每隔一层楼安装活接头一个，安装高度应便于安装拆卸。水平干管过长时，也应在适当位置安装活接头。设置活接头的场所应具有良好的通风条件。2024/5/22 周三8套管的设置。引入管穿越墙基础、承重墙、伸套管的设置。引入管穿越墙基础、承重墙、伸出地面；立管穿越楼板；水平管穿越卫生间、闭出地面；立管穿越楼板；水平管穿越卫生间、闭合间和低温烟道时，其穿越段必须全部设在套管合间和低温烟道时，其穿越段必须全部设在套管内，套管内不准有接头。内，套管内不准有接头。室内燃气管道应为明设。管道安装应横平竖直，室内燃气管道应为明设。管道安装应横平竖直，水平管应有水平管应有0.0030.003的坡度，并分别坡向立管或灶的坡度，并分别坡向立管或灶具，不准发生倒坡和凹陷。具，不准发生倒坡和凹陷。室内燃气管道与墙面的净距：当管径小于室内燃气管道与墙面的净距：当管径小于25mm25mm时，不少于时，不少于30mm30mm；管径在；管径在252550mm50mm时，不小于时，不小于50mm50mm；管径大于；管径大于50mm50mm时，不小时，不小于于70mm70mm。立管安装时，距墙角的垂直投影距。立管安装时，距墙角的垂直投影距离不小于离不小于300mm300mm，距水池不小于，距水池不小于200mm200mm。2024/5/22 周三9引入管的安装引入管的安装 引入管是庭院燃气管道与室内燃引入管是庭院燃气管道与室内燃气管道的连接管，根据建筑物所在的不同地区，气管道的连接管，根据建筑物所在的不同地区，引入管可采用地上引入或地下引入的方式。引入管可采用地上引入或地下引入的方式。地上引入方式：适合温暖地区。引入管在建地上引入方式：适合温暖地区。引入管在建筑物墙外伸出地面，在墙上打洞穿入室内。穿墙筑物墙外伸出地面，在墙上打洞穿入室内。穿墙部分外加套管，留有防止建筑沉降的余量，套管部分外加套管，留有防止建筑沉降的余量，套管两端应用油麻密封。室外引入管的上端应加带丝两端应用油麻密封。室外引入管的上端应加带丝堵的三通。对于低层为非住宅的建筑物，引入管堵的三通。对于低层为非住宅的建筑物，引入管往往从二楼以上引入，成为高架引入。这时，在往往从二楼以上引入，成为高架引入。这时，在距地面距地面lmlm左右，上下立管轴线应错开，加一段左右，上下立管轴线应错开，加一段水平管。水平管。2024/5/22 周三102024/5/22 周三11地下引入方式：适用于寒冷地区。引入管在地下穿过建筑物基础，从厨房地下进入室内。引入管穿基础部分外有套管，套管内的环形空间应能满足建筑物沉降的需要。引入管与套管的环形空间用细砂填充，套管两端应做防水处理。安装时应注意：引入管一般从室外直接进入厨房，不得穿过卧室、浴室、地下室、易燃易爆物的仓库、配电室、烟道和进风道等地方。若直接引入有困难，可由楼梯间引入，然后进入厨房。输送人工煤气的引入管的最小公称直径应不小于25mm。输送天然气和液化石油气的引入管的最小公称直径应不小于15mm。它们的埋设深度应在土壤冰冻线以下，并应有不低于0.01坡向庭院的坡度。2024/5/22 周三122024/5/22 周三13 水平支管安装：立管中的燃气分流到各厨房。水平支管安装：立管中的燃气分流到各厨房。其管径一般为其管径一般为151520mm20mm，用三通与立管相连。，用三通与立管相连。水平支管距厨房地面不低于水平支管距厨房地面不低于1.8m1.8m，上面装有燃，上面装有燃气表及表前阀门。每根水平支管两端应设托钩。气表及表前阀门。每根水平支管两端应设托钩。下垂管安装：水平支管与灶具之间的一段垂直下垂管安装：水平支管与灶具之间的一段垂直管线叫下垂管。其管径为管线叫下垂管。其管径为15mm15mm，灶前下垂管，灶前下垂管上至少设一个管卡，若下垂管上装有燃气嘴时，上至少设一个管卡，若下垂管上装有燃气嘴时，可设两个卡子。可设两个卡子。进户总阀门的安装：管径在进户总阀门的安装：管径在404070mm70mm，选用，选用球阀，丝扣连接，阀后加设活接头。管径大于球阀，丝扣连接，阀后加设活接头。管径大于80mm80mm时，选用法兰闸阀。总阀门一般装在离时，选用法兰闸阀。总阀门一般装在离地面地面0.30.30.5m0.5m的水平管上，水平管两端用带的水平管上，水平管两端用带丝堵的三通，丝堵的三通，2024/5/22 周三142024/5/22 周三15燃气表安装：燃气表应设在便于安装、维修、观察(抄表)、清洁、无湿汽、无振动、远离电气设备和远离明火的地方。为了节省钢管，燃气表尽量靠近用户开闭阀门安装。燃气炉灶安装：燃气炉通常是放置在砖砌或混凝土制的台子上，进气口与燃气表的出口(或出口短管)以橡胶软管连接。2024/5/22 周三162024/5/22 周三172024/5/22 周三182024/5/22 周三19燃气壁挂炉2024/5/22 周三202024/5/22 周三21
