PADSLAYOUT无模命令和常用快捷键.doc

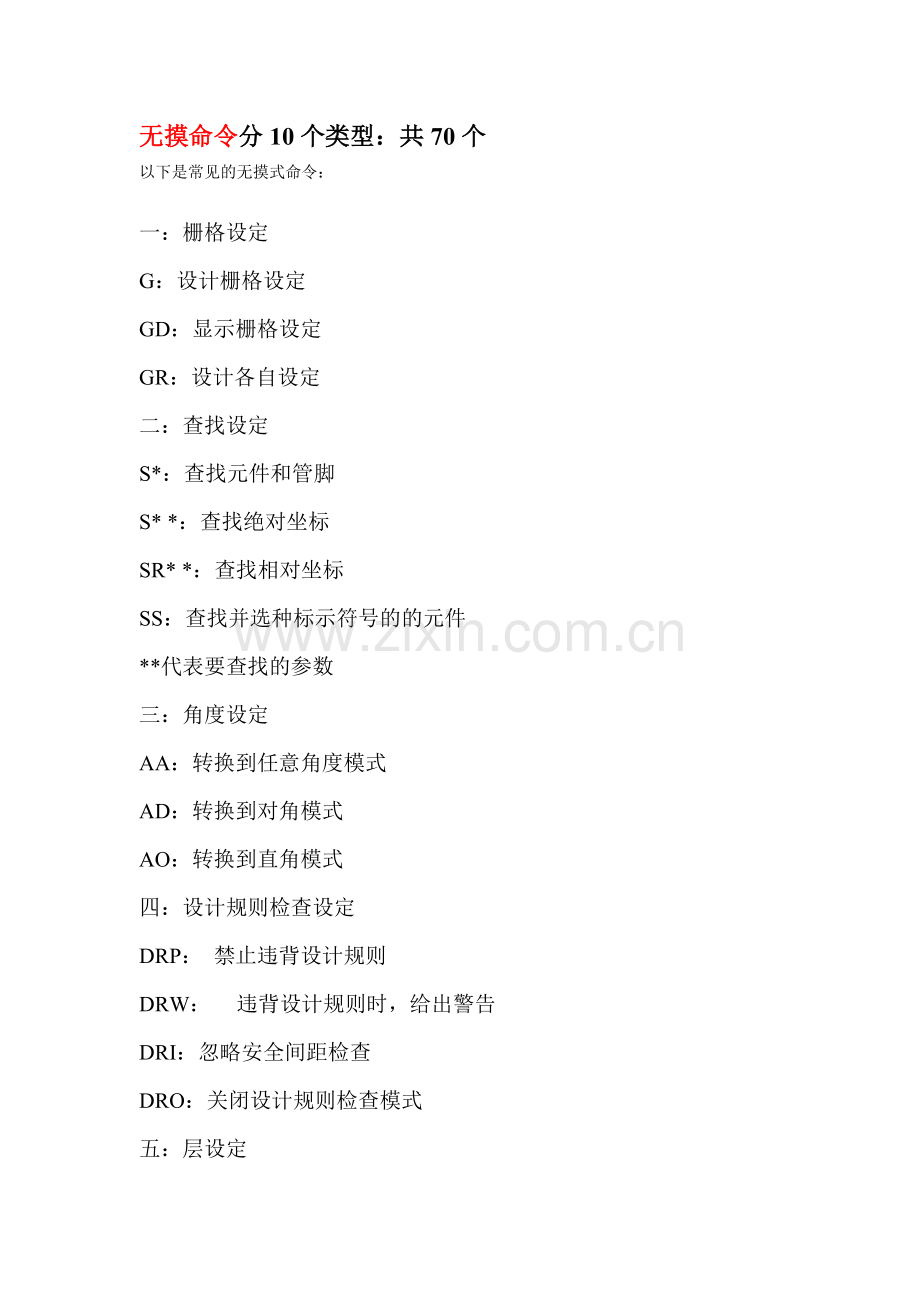

无摸命令分10个类型：共70个
以下是常见的无摸式命令：

一：栅格设定
G：设计栅格设定
GD：显示栅格设定
GR：设计各自设定
二：查找设定
S*：查找元件和管脚
S* *：查找绝对坐标
SR* *：查找相对坐标
SS：查找并选种标示符号的的元件
**代表要查找的参数
三：角度设定
AA：转换到任意角度模式
AD：转换到对角模式
AO：转换到直角模式
四：设计规则检查设定
DRP： 禁止违背设计规则
DRW： 违背设计规则时，给出警告
DRI：忽略安全间距检查
DRO：关闭设计规则检查模式
五：层设定

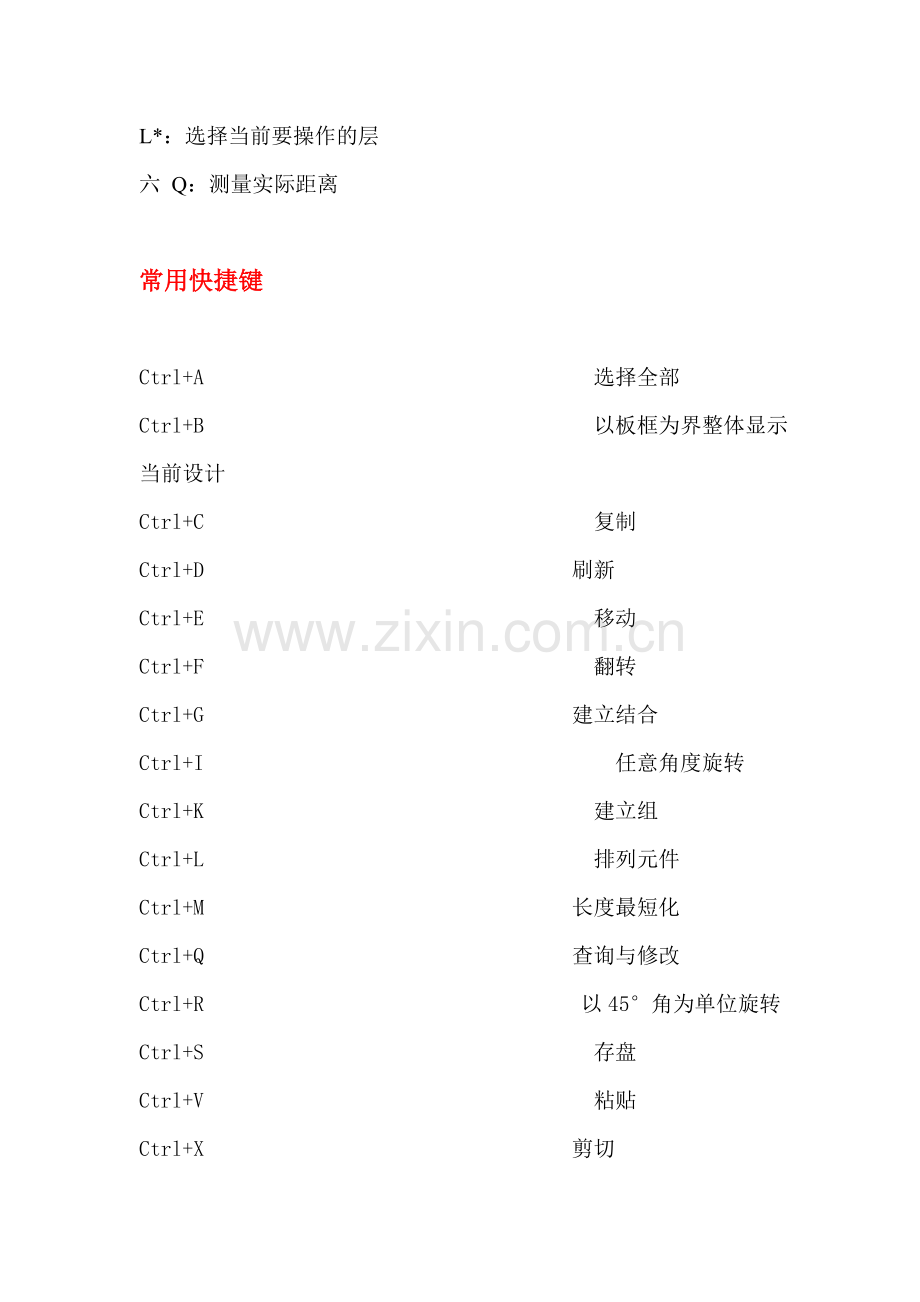

L*：选择当前要操作的层
六 Q：测量实际距离

常用快捷键

Ctrl+A                   选择全部
Ctrl+B                   以板框为界整体显示当前设计
Ctrl+C                   复制
Ctrl+D                  刷新
Ctrl+E                   移动
Ctrl+F                   翻转
Ctrl+G                  建立结合
Ctrl+I                    任意角度旋转
Ctrl+K                   建立组
Ctrl+L                   排列元件
Ctrl+M                  长度最短化
Ctrl+Q                  查询与修改
Ctrl+R                   以45°角为单位旋转
Ctrl+S                   存盘
Ctrl+V                   粘贴
Ctrl+X                  剪切
Ctrl+Y                   扩展
Ctrl+Z                   取消操作
Ctrl+Alt+C             显示颜色设置
Ctrl+Alt+D            打开Setup/Preference下的Design设置窗口
Ctrl+Alt+G            打开Setup/Preference下的Global 设置窗口
Ctrl+Alt+J             增加跳线
F1                        打开在线帮助
F2                        增加走线
F3                        动态走线模式
F4                        锁定层对
F5                        选择管肢对
F6                        选择网络
F7                        选择半自动走线
F8                        打开或关闭鼠标移动压缩
F9                        锁定绝对与相对协调
F10                       结束记录

BackSpace         在连线时每按一次BackSpace键就可以删除当前位置前一个拐角
Esc               按键盘上Esc键退出当前操作模式。
M                 相当于按鼠标右键
Spacebar          按键盘上的空格键相当于按鼠标工键
Tab                 循环捕捉
