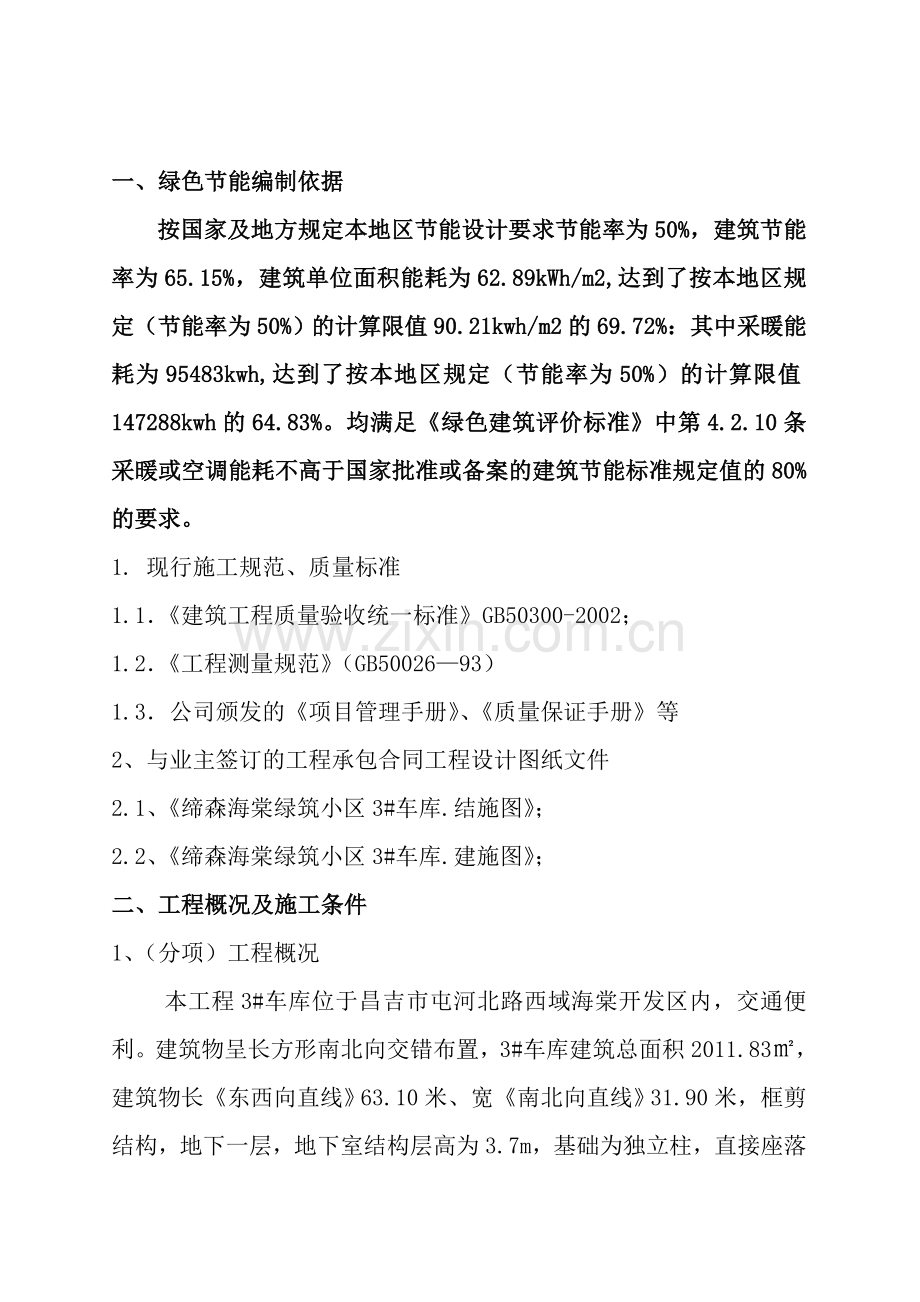

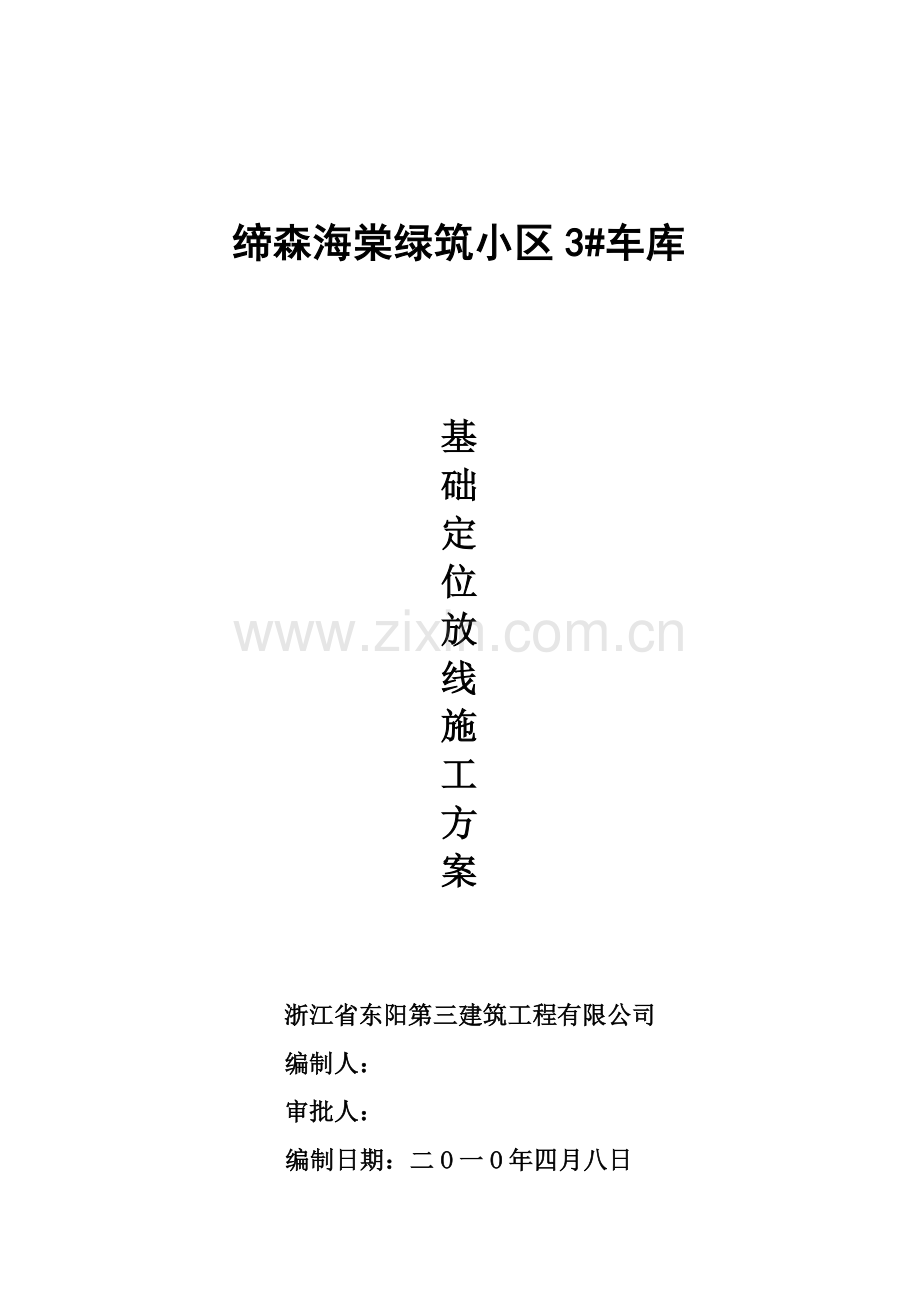

缔森海棠绿筑小区3#车库基础定位放线施工方案 浙江省东阳第三建筑工程有限公司编制人： 审批人：编制日期：二O一O年四月八日一、绿色节能编制依据按国家及地方规定本地区节能设计要求节能率为50%，建筑节能率为65.15%，建筑单位面积能耗为62.89kWh/m2,达到了按本地区规定（节能率为50%）的计算限值90.21kwh/m2的69.72%：其中采暖能耗为95483kwh,达到了按本地区规定（节能率为50%）的计算限值147288kwh的64.83%。均满足绿色建筑评价标准中第4.2.10条采暖或空调能耗不高于国家批准或备案的建筑节能标准规定值的80%的要求。1. 现行施工规范、质量标准1.1建筑工程质量验收统一标准GB50300-2002；1.2工程测量规范（GB5002693）1.3公司颁发的项目管理手册、质量保证手册等2、与业主签订的工程承包合同工程设计图纸文件2.1、缔森海棠绿筑小区3#车库.结施图；2.2、缔森海棠绿筑小区3#车库.建施图；二、工程概况及施工条件1、（分项）工程概况本工程3#车库位于昌吉市屯河北路西域海棠开发区内，交通便利。建筑物呈长方形南北向交错布置，3#车库建筑总面积2011.83，建筑物长东西向直线63.10米、宽南北向直线31.90米，框剪结构，地下一层，地下室结构层高为3.7m，基础为独立柱，直接座落在粉土层上。本工程所采用的砼强度等级为C30、。2、场地概况场地地势较平坦，属地下浅水类型，主要由大气降水、地表水渗入及地下水迳流补给，场地表面土质由种植土、夹层为戈壁土、粉土等组成。现场临时道路已开通；临时电路已接入现场，按照相关要求安装好二级配电箱。施工用水已接入现场，安装好管道及阀门。3、施工条件相关文件手续已齐备，现场场地平整，具备施工放线条件。施工工期紧任务重，工程质量要求高。施工中严格按绿色建筑标准要求施工，确保安全和文明施工。三、测量定位 测量放线依据：1、根据建设单位提供的总平面规划图。、建设单位提供昌吉市测绘院1#车库4个阳角的定位桩及坐标 、建设单位提供昌吉市的高程起始点高程571.4244、定位由甲方委托专业放线单位（ ）。仪器设备、1、全站仪（放线公司）2、科力达光电子经纬仪一台.规格型号：ET-02C 出厂编号：7898763、北京博飞水准仪一台. 规格型号：AL332-1 出厂编号：200808964、50m钢卷尺.一把. 证书编号：093022865、5.0m 钢卷尺. 二把 证书编号：09302287、09302288C、场地控制网的建立：、导线布设：以建设单位提供角点控制桩控制点为起始点，结合场地通视情况，采用闭合导线方法，建立场地控制网。控制点选在便于保存、通视良好的地方，并牢固地埋设标志。用经纬仪观测导线右角一测回。距离往返测量取中数。经平差计算，精度良好，满足测量规范要求：方位角闭合差：Far=14秒（允许20秒）相对精度：(允许1/10000)高程从文化路和海棠路十字交叉中心点引测至基坑边高程传递桩上，往返测量闭合差为：0.005m（允许0.020m）.D、建筑轴线测量及平面、高程竖向传递：1、主轴线测设：根据该工程现有的图纸资料：结合建设单位提供测绘院二次在基坑底测设的定位桩点，用经纬仪配合钢卷尺进行复合，由测绘院提供桩位，尺寸无误后：A轴交1轴为控制点（架经纬仪），测得A轴线，再以A轴交1轴为控制点（架经纬仪），测得1轴线，复测点:把经纬仪架在G轴交9轴点，测得G轴线，G轴交9轴点，测得9轴线，以钢卷尺放出10轴线的位置，来回反复检查无误后，结合施工图尺寸经闭合检查无误后，全部弹出中轴线、用红油漆描出轴线位置，用三角尺配合钢卷尺测放出剪力墙、柱、精确位置尺寸，用黄油漆标注柱位置，用兰油漆标注剪力墙位置线。2、标高竖向传递：标高竖向传递，使用钢卷尺配合水准仪进行，从基点传递至1#车库东边围墙上，再由东边围墙传递至基坑底、并从两个方向传递，以便闭合检查。E、质量保证措施：1、仪器设备已检验校正，满足放线精度要求。2、主轴线延长控制点要准确，标志要明显，并要妥善保护。3、认真填报测量放线报验单，并复核测量结果。填写复核意见并签名盖章，经监理工程师复查签字认可后方可进行下道工序。4、采取有效措施，保护好测量标志。首先是现场平面控制网线、场地地坪标高经监理验收认可，然后根据现场平面控制网线，在现场放出从横向轴线，并做好控制桩的设置，用混凝土做好保护；弹出红三角及轴线，落实专人检查，在周边建筑物、道路做好标记，以备观测（控制桩均采用下脚料）。 四、安全要求和措施测量放线前要做好各级安全交底工作，放线人员在进入现场时脚上套上防护袋防止泥土带入，要向全体职工做好现场地上、地下文物及设施保护工作。现场施工机械多，配合工种多，各作业人员必须遵守安全操作规程。 五、绿色施工要求和措施1、认真贯彻文明施工，绿色施工的要求，因工地周边居住着居民，在施工时不要影响周边居民的生活和休息，尽量减少夜间施工作业，噪音尽量控制在45dB之内，灯光不得照射到居民生活区，汽车进出入不允许鸣喇叭。2放线人员必须有专业的技术能力，在施工员的带领下进行放线工作。3对施工过程中制造的垃圾要及时清理及二次再利用，绝不能影响周边的环境，市容。（附图：定位图）浙江省东阳三建缔森海棠绿筑小区项目部2010年4月8号
