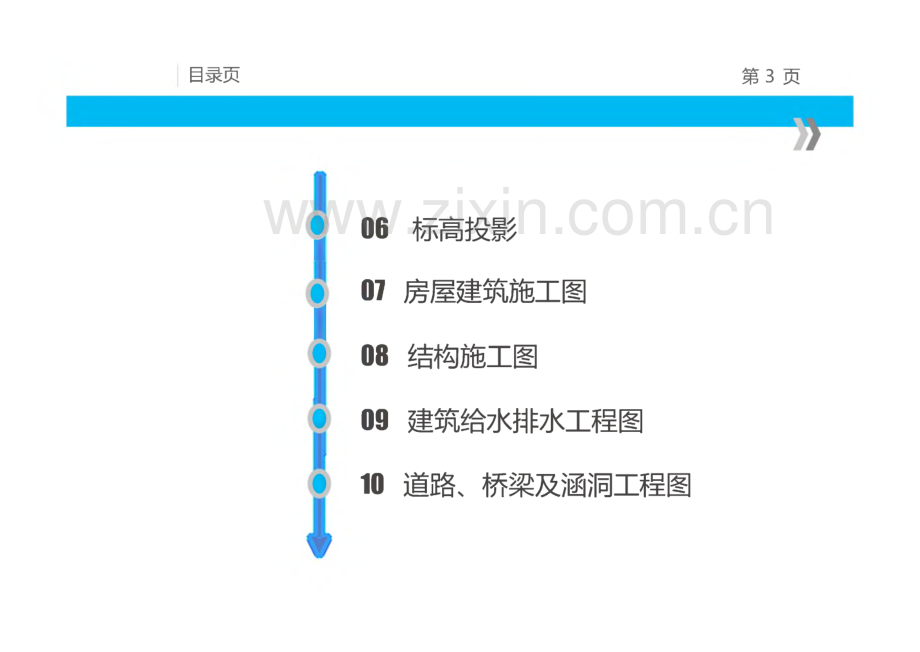

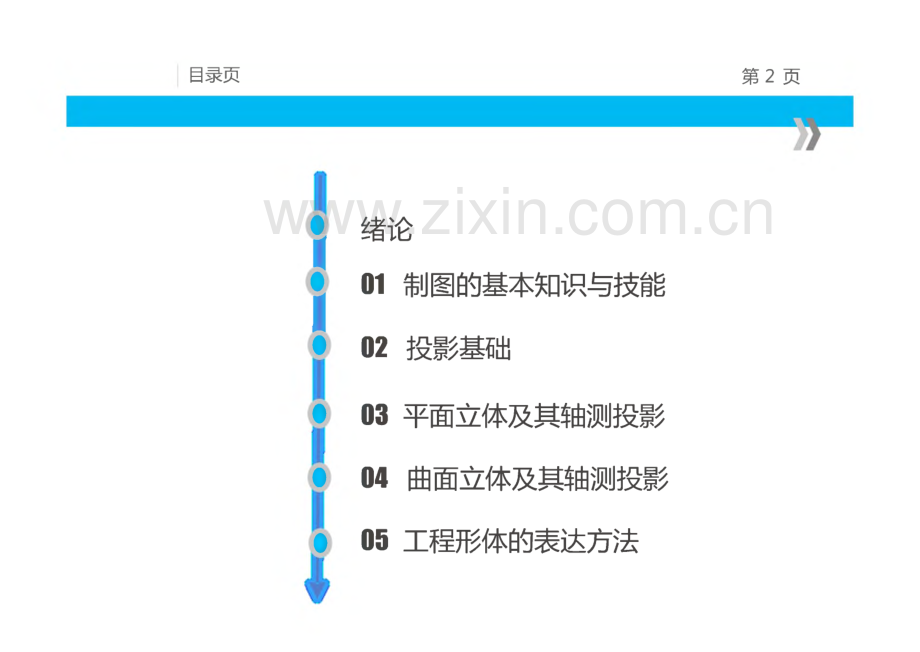

程目录页第2页|绪论j 01制图的基本知识与技能 02投影基础 03平面立体及其轴测投影 04曲面立体及其轴测投影 05工程形体的表达方法目录页第3页:06标局投影 07房屋建筑施工图I 08结构施工图 09建筑给水排水工程图 10道路、桥梁及涵洞工程图目录页第4页:06标局投影 07房屋建筑施工图I 08结构施工图 09建筑给水排水工程图 10道路、桥梁及涵洞工程图本章导读第5页本章导读通过前几章的学习我们知道，房屋的内外形 状可利用基本投影图、剖面图和断面图等来表达。但是，要建造房屋，除了要知道其内外形状构造 外，还需要知道房屋要建筑的具体位置、细部构 造、承重结构的布置，以及各种设备、管道和线 路的布置、走向、安装等。为此，本章主要介绍房屋建筑施工图的相 关规定，以及建筑总平面图、建筑平面图、建筑 立面图、建筑剖面图和建筑详图等内容，关于房 屋的基础、楼板、梁、柱等承重结构和给排水等 内容，我们将在后面几章详细介绍。技能目标第6页技能目标了解房屋的分类、组成及图纸的编排 顺序，熟悉建筑施工图的相关规定。熟悉施工首页图的相关内容及要求。掌握建筑总平面图的图示内容、图示 方法及识读方法。掌握建筑平面图、建筑立面图和建筑 剖面图的图例符号、图示内容及识读方 法,能够对照这3种图读懂某建筑物（如房屋）的结构形状及构造。能看懂外墙身详图和楼梯详图。第七章房屋建筑施工图第7页第一节概述房屋也称建筑物，是供人们居住、生活以及从事 各种生产活动的场所。将一幢拟建房屋的内外形状、大小，以及各部分的结构、构造、设备等内容，按照 国标规定的正投影法详细、准确地画出的图样，称为 房屋建筑图。它是用于指导施工的图纸，因此又称为 施工图。第七章房屋建筑施工图第8页的分类和组成房屋按其使用功能不同，可分为民用建筑、工业建筑和农业建筑。民用建筑：是指供人们工作、学习、生活、居住等类型的建、筑，一般可分为居住建筑（供人们生活起居，如住宅楼、宿舍楼：等）和公共建筑（供人们进行各种社会活动，如学校、医院、车：站等）。本书中没特别注明的建筑均为民用建筑。：工业建筑：是指工业生产用房和为生产服务的附属用房，如：机械制造厂的各种厂房、仓库、动力车间等。按层数不同，工业：建筑又可分为单层工业建筑、多层工业建筑和单、多层混合工业1 建筑。农业建筑：是指供农业生产使用的房屋，如农机站、谷仓、：、饲养场等。：第七章房屋建筑施工图 第9页虽然各类建筑的使用要求、空 间造型、结构形式、外部处理，以 及规模的大小等各不相同，但它们 基本上都是由基础、墙（或柱）、楼地面、屋顶、楼梯、门窗等6大基 础部分组成，各组成部分在房屋中 起着不同作用。图7-1所示为房屋各 组成部分及其位置。图7-1房屋的组成第七章房屋建筑施工图第10页基础是房屋最下部埋在土中的扩大构件，其作用是承受上部建筑的所有荷载，并将这些 荷载传递给地基。地基是基础下面的土层，它 不是房屋的组成部分。墙和柱是建筑物的竖向承重构件，是建筑 物的重要组成部分。墙体是房屋的承重、围护 和分隔构件，同时又兼有保温、隔热、隔声、防水、防潮等作用。按位置不同，墙有内墙和外墙之分。外墙 起承重、保护及围护作用，内墙起承重及分隔 空间作用。作为承重构件时，它承受由屋顶和 各楼层传来的荷载，并将这些荷载传给基础。当房屋的内部空间较大时，根据结构需要，常 用柱子来承受上部荷载，墙只起到围护和分隔 作用。第七章房屋建筑施工图第11页C 3楼地面楼面和地面是楼房中水平方向的承重构件，包括楼 板层和地坪层。楼地面除承受家具、设备、人体及自身 荷载外乎垂直方向上还将房屋空间分隔成若干层，如 图7-1所示。C 4.屋顶屋顶由屋面、屋顶承重结构、保温层或隔热层等部 分组成，主要起承重、保温隔热、防水排水和围护等作 用。根据屋面的坡度不同，有平屋面和坡屋面之分，图 7-1所示的屋面是平屋面，该屋面板上设有天沟，降落到 屋面上的雨水由天沟经过雨水管、室外明沟，最后排至 下水道。第七章房屋建筑施工图第12页楼梯是房屋上下楼层之间的垂直交通设施，供人们:上下楼层和紧急疏散之用。楼梯由楼梯梯段、平台、栏 杆和扶手4部分组成。常用的楼梯有钢筋混凝土楼梯和钢:楼梯。_门主要供人们进出房屋，窗则主要起通风、采光和：眺望之用。门窗均安装在墙上，起分隔和围护作用，属：于非承重构件。第七章房屋建筑施工图第13页二.房屋施工图的产生一般情况下，建造一幢房屋需要经历设计和施工两个过程。一般民用房 屋的设计可分为初步设计阶段和施工图设计阶段。1.初步设计阶段初步设计阶段的任务是根据项目的设计任务书明确该项目的要求，然后 收集资料、踏勘现场，并进行调查研究。设计人员根据经费、地质勘测资料 等条件和业主的需求（如房间形式、数量等），对建筑中的主要问题，如总 体布局、平面组合方式、空间体形、建筑材料、承重结构的选型等进行初步 考虑，作出较为合理的方案，然后再用平面图、立面图和剖面图等将设计意 图表达出来，以便与建设方做进一步研究和修改。对于重要的大型房屋，常 作多个方案进行比较选用。方案确定后，再与结构设计人员一同研究合理的结构选型、结构布置、有关工程配合等技术问题，然后再由建筑设计人员用计算机（或用绘图仪器）按一定比例将建筑总平面图、建筑平面图、建筑剖面图等绘制好，送有关部 门审批。第七章房屋建筑施工图第14页注意初步设计图的图面布置可以灵活些，图样的表现方法也可以多样些。例如，可画上阴影、透视、配景，或用色彩渲染，或用色纸绘画等，以加强图面效果，方便比较和审查。必要时，还可以做出小比例的模型，以示建筑物竣工后的外貌。第七章房屋建筑施工图第15页2.施工图设计阶段施工图设计阶段是修改和完善初步设计，即在已审 定的初步设计方案的基础上，进一步解决实用和技术问 题，解决各工程之间的矛盾，在满足施工要求及协调各 专业之间的关系后，最终完成施工图设计。综上所述，初步设计图和施工图在图示原理和绘制 方法上基本是一致的，它们仅在表达内容和深度上有所 区别。初步设计图是设计过程中用来研究、审批的图样 因此比较简略；施工图是直接用来指导施工的图样，要 求表达要正确、完整，尺寸要齐全。第七章房屋建筑施工图第16页三.房屋施工图的分类和图纸的编排顺序房屋施工图是用以指导施工的一套图样，按内容和作用不同可分为施工 首页图、建筑施工图、结构施工图和设备施工图4部分。：施工首页图：简称首页图，它包括图纸目录和建筑设计总说明。：建筑施工图：简称建施，主要表达建筑物的平面形状、内部布置、；外部构造、构造做法、装修做法，一般包括施工图首页、总平面图、各：层平面图、不同方位的立面图、必要的剖面图和建筑施工详图。；结构施工图：简称结施，主要表示建筑的结构类型，结构构件的布：置、连接、形状、大小及详细做法，包括基础平面图、基础详图、结构;平面图、楼梯平面图、楼梯结构图和结构构件详图及其说明书。：设备施工图：简称设施，主要表示给水、排水、采暖通风、电气照、明等设备的布置及安装要求，包括平面布置图和安装图等。、第七章房屋建筑施工图 第17页一套完整的房屋施工图在装订时要按专业顺序排列 一般为：图纸目录、建筑设计总说明、总平面图、建筑|施工图、结构施工图、给排水施工图、采暖施工图和电;气施工图。局吉B性的在后；先施工的在前 在前,次要的在后。一一.,后施工的在后；重要的11-，点第七章房屋建筑施工图第18页、房屋施工图的相关规定绘制和识图建筑施工图时，除了应遵守房屋建筑制图统一标准(GB 500012010)中的相关规定外，在具体绘制和识读建筑总平面 图时，还应遵守总图制图标准(GB/T 501032010)中的相关规定；在绘制和识读建筑平面图、建筑立面图、建筑剖面图和建筑详图时，应 遵守建筑制图标准(GB/T 501042010)中的相关规定。本节以建筑制图标准和房屋建筑制图统一标准为例，来说 明建筑平面图、建筑立面图、建筑剖面图和建筑详图中图线、比例、定 位轴线等内容的相关规定。第七章房屋建筑施工图第19页线在建筑施工图中，为了表达不同内容，且使图样层次清晰、主次分 明，必须选用不同线型和线宽的图线，其具体内容如表7-1所示。表7-1建筑施工图中图线的用法名称线型线宽一般用途实线粗b平、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线 建筑立面图或室内立面图的外轮廓线建筑构造详图中被剖切的主要部分的 轮廓线 建筑构配件详图中的外轮廓线平、立、剖面图的剖切符号实线中 粗0.7b平、剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线建筑平、立、剖面图中建筑构配件的轮 廊线 建筑构造详图及建筑构配件详图中的 一般轮廓线第七章房屋建筑施工图第20页续表7-1名称线型线宽一般用途实线中0.5b小于的图开缀、尺寸线、尺寸界限、索引符号、标高符号、详图材料做法弓1出线、粉刷线、保温层线、地面、墙面的高差分界 线等细0.25b图例填充线、家具线、纹样线等虚线中粗0.7b建筑构造详图及建筑构配件不可见的 轮廓线平面图中的起重机（吊车）轮廓线拟建、扩建建筑物轮廓线中0.5b投影线、小于65b的不可见轮廓线细0.25b图例填充线、家具线等点画线粗b起重机（吊车）轨道线细0.25b中心线、对称轴线、定位轴线折断线-N-0.256部分省略表示时的断开界线波浪线0.25b部分省略表示时的断开界线，曲线机构 的断开界线构造层次的断开界线第七章房屋建筑施工图 第21页二）比例由于建筑物的形体较大而且复杂，因此应根据其尺寸而选用不同的 比例绘图。建筑施工图的常用比例如表7-2所示。表7-2建筑施工图中常用比例图 名比例建筑物或构筑物的平面图、立面图和剖面图1：50,1：100,1：150,1：200,1：300建筑物或构筑物的局部放大图1：10,1：20,1：25,1：30,1：50配件及构造详图1：1,1：2,1：5,1：10,1：15,1：20,1：25,1：30,1：50第七章房屋建筑施工图第22页，三刀起莅“砺食遍春定位轴线是用来确定建筑物主要结构 及构件位置的尺寸基准线。凡承重构件，!如墙、柱、梁、屋架等位置都要画上定位!轴线并进行编号，施工时以此作为定位的!基准。房屋建筑制图统一标准(GB!500012010)对定位轴线的规定如下：(1)定位轴线应用细点画线绘制，轴线编号应标注在轴线端部的圆内。圆应用 i细实线绘制，直径为8-10 mmo定位轴线；圆的圆心应在定位轴线的延长线或延长线 的折线上。；(2)建筑平面图上定位轴线的编号，i宜标注在图样的下方或左侧。横向编号应：用阿拉伯数字，从左至右顺序编写；竖向;编号应用大写拉丁字母，按从下至上顺序 编写，如图7-2所亦。I_图7-2定位轴线的编号顺序第七章房屋建筑施工图第23页(3)拉丁字母作为轴线号时，应全部 采用大写字母，且不应用同一字母的大小 写来区分轴线号。大写拉丁字母中的/,。Z不得用作轴线编号，以免与数字1,。，2 混淆。(4)对于一些与主要承重构件相联系 的次要构件，它的定位轴线一般作为附加 定位轴线。附加定位轴线的编号方法采用 分数形式，分母表示前一根定位轴线的编 号，分子表示附加轴线的编号，编号宜用 阿拉伯数字顺序编写，如图7-3所示。(5)对于详图上的定位轴线，若该详 图同时适用于多根定位轴线时，则应同时 注明各有关轴线的编号，如图7-4所示。S7-2定位轴线的编号顺序3/C表示C号轴线后附加的第3根轴线图7-3附加定位轴线1/5表示5号轴线 后附加的第1 根轴线(1)3、6e,(a)用于两根轴线(b)用于3根或3根以上轴线(c)用于3根以上连续的轴线图7-4详图的轴线编号第七章房屋建筑施工图第24页标高是标注建筑物高度方向的一种尺寸形式，标高符号应以/一注3标高数字的长度/?献视需要而定直角等腰三角形表示，其具体画 法和标高数字的注写方法如下：(1)建筑物图样上的标高 符号用细实线按图7-5(a)所示 形式绘制，若标注位置不够时，可按图7-5(b)所示形式绘制。(2)总平面图上的室外地 坪标高符号，宜涂黑表示，如图(c)所第七章房屋建筑施工图第25页一0.450(3)符号的尖端应指至被注、高度位置，尖端一般向下，但也可：向上，标高数值注写在标高符号的，上侧或下侧，如图7-5(d)所示。：此外，当图样的同一位置需表示几：个不同标高时，标高的数字可按图；7-5(e)所示标注。：(4)标高数字应以“米”为单；位，注写到小数点后第三位；在总：平面图中，可注写到小数点后第二：位。零点标高应注写成“0.000”，；正数标高不注“+”，负数标高需注：；、写,如3.000，-0.600o;(d)600)(6.400)3.200(e)图7-5标高符号及标注方法第七章房屋建筑施工图第26页五）指北针及风向玫瑰图指北针用来表示建筑物的朝向，其形状 如图7-6所示。指北针中的圆用细实线表示，直径为24 mm。指针头部应注北或N”字 指针尾部宽度宜为3 mmo需用较大直径绘指 北针时，指针尾部宽度宜为直径的1/8。风向频率玫瑰图（简称风玫瑰图）是根 据某一地区多年平均统计的各个方向的风向 和风速的百分数值，按一定比例绘制的。有 箭头的方向为北向。离中心点最远的风向表 示全年中该风向的刮风次数最多。如图7-7所示中常年以西北风最多，图中 实线表示全年风向频率。若在风玫瑰图中除 实线外还有虚线，则虚线表示所统计的6,7 8三个月的夏季风向频率。图7-7风向频率玫瑰图第七章房屋建筑施工图第27页(-)阅读房屋施工图时应注意的问题施工图的绘制是前述各章投影理论、图示方法及有关专业知识的综 合运用。要读懂图纸的内容，应注意做到以下几点：(1)施工图是根据正投影原理绘制的，因此，要看懂施工图，就 应掌握正投影原理和各种投影图的表达方法，并熟悉房屋建筑的基本构 造(2)施工图是通过图线、图例、符号、尺寸及必要的文字说明将 设计内容表现在图样上的。因此，要看懂施工图，还必须熟识这些常用 图例、符号、线型、尺寸等所代表的意义。(3)看图时，要注意从粗到细、从大到小。先粗看一遍，以了解 工程的概貌，然后再仔细看图。细看图时，应先看总说明和基本图样，然后再深入看构件图和详图。(4)结合实际看图，即根据实践一认识一再实践一再认识的 规律，看图时联系生产实践，就能比较快地掌握图样的内容。第七章房屋建筑施工图第28页（二）阅读房屋施工图的步骤一套房屋施工图，简单的有几张，复杂的有十几张、几 十张甚至几百张。无论图纸多少，阅读时均可按首页图一 总平面图一建筑施工图一结构施工图一设备施工图的顺序 进行。首先根据图纸目录，检查和了解这套图纸的类别及每类 的张数。若有缺损，或需用标准图和重复利用旧图时，应及 时配齐。检查无缺漏后，按目录顺序（一般按建施一结施 一设施的顺序排列）通读一遍，从而对工程对象的建设地 点、周围环境，以及建筑物的大小、形状、结构类型、关键 部位等情况先有一个概括的了解。在此基础上，负责不同专 业（或工种）的技术人员，应重点深入地读与本专业有关的 图纸。“周读时，应按先整体后局部、先文字后图样、先图形 后尺寸的原则依次仔细阅读。同时，还应特别注意各类图 纸之间的联系，以免发生矛盾而造成质量事故和经济损失。第七章房屋建筑施工图第29页（三）标准图的阅读在房屋施工图中，有些构配件和构造作法经常直接采用 标准图集，因此，阅读施工图前要查阅本工程所采用的标准 图集。1.标准图集的分类我国编制的标准图集，按其编制单位和适用范围的情况 大体可分为3类。即：经国家批准的标准图集，供全国范围内使用；经各省、市、自治区等地方批准的通用标准图集，供 本地区使用；各设计单位编制的标准图集，供本单位设计的工程使用。全国通用的标准图集，通常采用Jxx”或 犍XX，代号 表示建筑标准配件类的图集，用GXX，或结XX，代号表 示结构标准构件类图集。(1)根据施工图中注明的标准图集名称、编号及编制 单位，查找相应的图集。(2)阅读标准图集时，应先阅读总说明，了解编制该 标准图集的设计依据和使用范围、施工要求及注意事项等。(3)根据施工图中的详图索引编号查阅详图，核对有 关尺寸及套用部位等要求，以防出错。第七章房屋建筑施工图第31页第二节施工首页图建筑施工图首页图是建筑施工图的第一张图样，主要内容包括图纸目录、设计 说明、工程做法表和门窗表。图纸目录说明工程由哪几类专业图样组成，各专业图样的名称、页数和图纸顺序，以便查阅图样。表7-3所示为某住宅楼的图纸目录。从该表中可知，本套施工图共有35张图，其中，建筑施工图12张，结 构施工图6张，给水排水施工图5张，采暖施工图6张，电气施工图6张。看图前应首先检查整套施工图与目录是否一致，以防止缺页给识、图和施工造成不必要的麻烦。第七章房屋建筑施工图第32页二.设计说明设计说明是对图样中无法表达清楚的内容用文字加以详细地说明，其 主要内容有：建设工程概况、建筑设计依据、所选用的标准图集代号、建 筑装修、构造要求，以及设计人员对施工单位的要求等。小型工程的总说 明可以与相应的施工图说明放在一起。下面是某单位住宅楼建筑设计说明。1.本工程为某单位职工宿舍楼，砖混结构，地上六层，地下一层，建筑面积为3125.04 n?。2.本工程耐火等级一级，耐久年限50年，体形系数0.28。3.本工程抗震烈度为7度。_4.本工程0.000相当于绝对标高725.6 mo第七章房屋建筑施工图 第33页5.门窗。1）除注明外，所有门窗均居墙中，预埋木砖防腐处理，预埋铁件 做防锈处理。2）塑钢门窗选自98J4（一），木门选自98J4（二），隔断及木质推 拉门、防盗门、防火门由甲方订货。3）窗台板采用水磨石窗台板，窗帘盒由甲方订货。6.墙体。1）砖墙选自98J3（一），轻质隔墙选自98J3（七），加气混凝土砌 块选自98J3（四）。2）钢筋混凝土过梁，洞口宽度小于500 mm的墙体留洞采用加筋砖 过梁。7.内装修。1）门窗洞口及室内墙体阳角抹1:2水泥砂浆护角，高度1800 mm,每侧宽度不小于50 mmo2）厨房及卫生间设施未注明者均由甲方订货。3）楼梯扶手采用98J8-12-1,所有户外楼梯顶层水平段栏杆高1。50 mmo8.，卜装修。1）瓷砖墙面采用60 mm x 200 mm瓷砖，竖向粘贴。2）变形缝做法：98J3（-）颜色同墙面。3）雨篷做法：98J6-10o4）地下室及一层外窗均设护窗栏杆，做法甲方自定。第七章房屋建筑施工图 第34页9.厨房、卫生间、阳台均低于楼面20 mm。10.遇同一墙面或楼面因基材不同或因预制、现浇混凝土板的装修做法不同，而使厚度不同时，其 厚度应按较大值调整一致，以使面层平整。11.施工时各专业图样对照施工，注意各专业预埋件及开孔留洞，避免事后挖凿，以确保施工质量。12.若施工时发现各专业图样间有冲突时，请及时与设计单位联系，经协商确定后再行施工。13.本工程施工过程中，必需按照国家颁布的现行建筑安装施工验收规范及我省建筑安装工 程技术操作规程及有关补充要求施工。以上设计说明，第1条至第4条是介绍工程概况，第5条至第9条是装修、构造要求，第10条至13条是对：施工单位的质量要求。：目前，随着生活水平的提高，建设部门提出了建；筑节能设计要求，因此，设计说明中有时有节能设计：说明。!第七章房屋建筑施工图第35页三.工程做法表：工程做法表主要是对建筑各部位的构造做法用表格的形式加以详细说明，如：；表7-4所示。若采用标准图集中的做法，应注明所采用标准图集的代号和做法编号：否则，还需要在备注栏中详细说明。：表7-4工程做法编号名称施工部位做法备注1外 墙 面干粘石墙面见立面图98J1 外 10-A内抹保温砂浆30 mm厚瓷砖墙面见立面图98J1 外 22涂料墙面见立面图98J1 外 142内 墙 面乳皎漆墙面用于砖墙98J1 内 17楼梯间墙面抹30 mm厚 保温砂浆乳胶漆墙面用于加气混凝土墙98J1 内 19堂甚墙面仅用于厨房、卫生间阳台98J1 内 43规格及颜色由甲方定3踢脚水泥砂浆地面厨房及卫生间不做98J1 踢 24地面水泥砂浆地面用于地下室98J1 地 4-C第七章房屋建筑施工图第36页续表7-45楼面水泥砂浆楼面仅用于楼梯间98J1 楼 1铺地砖楼面仅用于厨房及卫生间98J1 楼 14规格及颜色由甲方定铺地砖楼面用于客厅、餐厅、卧室98J1 楼 12规格及颜色由甲方定6顶棚乳胶漆顶棚所有顶棚98J1 棚 77油漆用于木件98J1 油 6用于铁件98J1 油 228散水98J1 散 3-C宽度1 000mm9台阶用于楼梯入口处98J1 台 2-C10屋面98J1 屋 13（A.8O）第七章房屋建筑施工图第37页门窗表：门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预；算需要。表7-5为某住宅楼门窗表，在门窗表中应反映门窗的类型、大小、所选用：的标准图集及其类型编号，如有特殊要求，应在备注中加以说明。表7-5门窗表类别设计编号洞口尺寸（mm）数量采用标准图集及编号备注见高图集代号编号门M-1900210098J4(二)1M37M-210002100甲方订货甲级防火门M-410002100防盗门M-615002300甲方订货防盗门M-71200210098J4(_)1M47M-811702130甲方订货乙级防火门第七章房屋建筑施工图第38页续表7-5类别设计编号洞口尺寸（mm）数量采用标准图集及编号备注oil见高图集代号编号窗C-1180040098J4（一）60Tpe62 改C-2210040098J4（一）60-1PC72 改C-390040098J4（一）60-1PC-32 改C-41800180098J4（一）80-1TC-66C-52100180098J4（一）80-1TC-66C-6甲方订货异形窗第七章房屋建筑施工图第39页第三节建筑总平面一,总平面图的图示方法建筑总平面图是表示建筑场地总体；情况的平面图，应反映出新建建筑的平；面形状、位置、与原有建筑物的关系，；以及周围的道路、绿化等方面的情况。；将新建建筑物四周一定范围内新建、;拟建、原有和拆除的建筑物、构筑物连，同其周围的地形、地物状况，用正投影；的方法和相应的图例所画出的H面投影：图，称为建筑总平面图（又称总平面布；置图），如图7-8所示。：某单位职工住宅楼总平面图1:1000图7-8某单位职工住宅楼总平面图第七章房屋建筑施工图第40页建筑总平面图主要表示新建房屋的平面轮 廓形状、层数、朝向、与原有建筑物的相对位 置关系、周围环境、地形地貌、道路、绿化，以及给水、排水、供电条件等方面的情况，是 新建房屋施工定位、土方施工、设备管网平面 布置，以及安排堆放构、配件和预制构件所需 场地的依据。由于总平面图绘图比例较小，图中的原有 房屋、道路、绿化、桥梁边坡、围墙及新建房 屋等均用图例表示。在较复杂的总平面图中，如果采用了总图制图标准(GB/T 50103 2010)中没有的图例，应在图纸中的适当位置 绘出新增加的图例，并用文字说明该图例所代 表的含义。表7-6所示为建筑总平面图中的常用 图例。第七章房屋建筑施工图第41页名称新建建筑物原有建筑物表7-6总平面图中的常用图例图例说明新建建筑物以粗实线表示与室外地坪相接 处090外墙定位轮廓线建筑物一般以090高度处的外墙定位轴 线交叉点坐标定位；轴线用细实线表示，并标明 轴线号根据不同设计阶段标注建筑编号，士也上、地 下层数，建筑高度，建筑出入口位置（厢中表示 方法均可，但同一图纸应采用一种表示方法）地下建筑物以粗虚线表示其轮廓计划扩建的 预留地或建筑物拆除的建筑物建筑上部（0.00以上）外挑建筑用细实线 表不建筑物上部连廊用细虚线表示并标注位置用细实线表示L-r1 11 11 1L_1用中粗虚线表示-MX-X乂用细实线表示UNIVERSITY第七章房屋建筑施工图第42页续表7-6名称图例说明新建的地下建筑物 或构筑物r-1!1_J用粗虚线表示漏斗式贮仓左、右图为底卸式，中图为侧卸式散状材料露天堆场口需要时可注明材料名称水塔、贮罐左图为水塔或立式贮罐，右图为卧式贮耀烟囱实线为烟囱下部直径，虚线为基?品,必要时可 注写烟囱高度和上、下口直径围墙及大门L_1_1_1|1_1_L坐标X=105.00丫=425.00表示地形测量坐标系表示自行设定的坐标系上述两种坐标系的坐标数字均应平行于坐标 标注4105.008-425.00第七章房屋建筑施工图第43页挡土墙台阶及无障碍坡道被挡土在“突出”的一M表示台阶（级数仅为示意）表示无障碍坡道雨水口消火栓井新建的道路雨水口原有雨水口双落式雨水口续表7-6“尺=690”表示道路转弯半径；“107.50”为道 路中心线交叉点设计标高，两种表示方法均可，同一图纸采用一种方式表示；“10090”为变坡点 之间距离；“0.30%”表示道路坡度第七章房屋建筑施工图第44页续表7-6名称图例说明原有的道路计划扩建的道路一拆除的道路X-K-K-K铺砌场地镇挖边坡JB1B地阔叶乔木(D O常绿阔叶乔木落叶阔叶乔木针叶乔木墉e。O常绿针叶乔木落叶针叶乔木第七章房屋建筑施工图第45页总平面图的图7E内容及特点(-)图示内容如图7-8所示，建筑总平面图主要表达以下内容：(1)新建建筑物。新建建筑物用粗实线框表示，并在线框内用数字或点数 表示建筑层数，地下建筑以粗虚线表示其轮廓。(2)新建建筑物的定位。总平面图的主要任务是确定新建建筑物的位置，新建建筑物的定位方式有以下3种：利用新建建筑物与原有建筑物之间的距离定位；利用施工坐标确定新建建筑物的位置；利用新建建筑物与周围道路之间的距离确定新建建筑物的位置。(3)新建建筑物的室内外标高。总平面图中标高数值的单位为m。(4)相邻有关建筑，或要拆除建筑的位置或范围。原有建筑用细实线表示 并在线框内用数字表示建筑层数；拟建建筑物用中粗虚线表示；拆除建筑物用细 实线表示，并在线框上打叉，具体图例如表7-6所示。第七章房屋建筑施工图第46页(5)附近的地形地物，如道路、水沟、河流、池塘、土坡等。若地形变化较大，应画出相应的等戋,0(6)指北针和风向频率玫瑰图。在总平面图 中应画出指北针或风向频率玫瑰图，以表示建筑物 的朝向。(7)绿化规划，管道布置。(8)道路(或铁路)和明沟等的起点、变坡 点、转折点、终点的标高与坡向箭头。以上内容并不是所有总平面图上都必须具有的,在绘制建筑总平面图时，可根据具体情况进行选择。第七章房屋建筑施工图第47页)图示特点(1)绘图比例较小。总平面图所要表示的地区范围较大，除新建房屋 外，还包括原有房屋、道路、绿化等总体布局。因此，总图制图标准(GB/T 501032010)中规定，总平面图的绘图比例有1：500,1：1000,1：2000等。由于国土局及有关单位提供的地形图比例为1：500,故建筑总 平面图中最常用的绘图比例是1：500o(2)单位为米(m)。建筑总平面图中尺寸的单位为m,且注写到小 数点后两位。(3)图线。建筑总平面图中每个图样的图线，应根据其所表达的不同 重点，采用不同的粗细线型。一般情况下，主要部分选用粗线，其他部分 选用中线和细线。例如，绘制总平面图时，新建建筑物采用粗实线绘制；绘制管线综合图时，管线采用粗实线。第七章房屋建筑施工图第48页三,建筑总平面图的识读阅读建筑总平面图时，应先看标题栏，以了解新建建筑工程的名称 再看指北针或风向频率玫瑰图，了解新建建筑物的地理位置、朝向和常 年风向，最后了解新建建筑物的形状、层数、室内外标高及其定位，以 及道路、绿化和原有建筑物等周边环境。建筑总平面图的识读要点如下：(1)建筑总平面图因包括的地面范围较大，所以绘图比例较小，图 中所用图例符号较多，看图前要先熟悉图例符号的意义。(2)看建筑总平面图时，要图形和文字结合起来看，以便全面、准 确地了解工程性质(3)看清赢范围内新建、原有、拟建、拆除建筑物或构造物的位 置，以及新、旧道路布局，周围环境和建设地段内的地形、地貌等情况。(4)绿化布置要看清楚哪些是草坪、树丛、乔木、灌木等，是常青 还是落叶植物，以及矮墙、栏杆、林荫小路等的具体位置、做法、建造 要求和选材等。第七章房屋建筑施工图第49页下面以图7-8所示某单位职工住宅楼总平面图为例，来介绍建筑总平面图的 识读方法及步骤，具体过程如下：0-1265 A 0色3 I吊-、小区物业办公楼“I靖 院 百 路E O-1 1111111111111、心论、).20.2一号住宅楼八 八停车场单身 取工公寓 Lr某单位取工住宅楼总平面图1:1000(1)看图名、比例和新建 建筑。图名和比例一般标注在图 形的下方，图名在左，比例在右。由总平面图的图例可知，新建建 筑物和新建道路均为粗实线，因 此可先找到图中粗实线的位置，即可初步得知该工程中要新建的 内容。由图7-8可知，该建筑工程的 名称为某单位职工住宅楼总平 面图，比例为1：1000。其中，新建建筑物为三号住宅楼和四号 住宅楼。图7-8某单位职工住宅楼总平面图第七章房屋建筑施工图第50页(2)分析图中的建筑物。由总平面图中的图例形:状、线型和线宽等，逐个分析各类线型所代表的具体；建筑物。图7-8中，细实线表示的一号住宅楼、二号住宅楼、:小区物业办公楼、配电室、传达室、停车场地均为原:有建筑；商店为要拆除的建筑；中粗虚线表示的单身：职工公寓为拟建建筑物；单身职工公寓西侧的场地依：次是篮球场、铺砌场地和停车场地。：(3)分析新建建筑物的位置及朝向。图7-8中的；新建建筑物为三号住宅楼和四号住宅楼。由风向频率:玫瑰图可知，这两幢新建住宅楼的朝向均是坐北朝南。:以紧邻建院西路南北方向的原路为依据，新建建筑物；的位置及朝向如下。三号住宅楼：位于该路的东侧，目该楼的西墙与南；北方向的原路平行，西墙与该路的内侧相距20.2 mr 北墙与原有道路平行，且与路的内侧相距12 mo 四号住宅楼：与三号住宅楼朝向相同，其西墙与南:北方向原路内侧相距20 m,北墙与三号住宅楼的南：墙相距23.4m。：第七章房屋建筑施工图第51页(4)分析新建建筑物室内外标高及层数。从图7-8中等；高线可以看出，该小区的地形是东北方向较高，西南方向稍；低。室外地面标高为265.10 m,底层室内地面标高为265.70：m,室内比室外地面高0.60 mo由新建住宅楼左上角处的小 黑点的个数可知，这两幢新建建筑物的楼层高度均为6层。：(5)分析新建建筑物的室外附属设施及绿化情况。新：建的这两幢住宅楼，除入口处外，其四周均设有草坪，且草：坪中有阔叶乔木。进入小区后，沿左手边的南北方向路前行；到叉路口东行，即可分别进入这两幢住宅楼。：第七章房屋建筑施工图第52页第四节建筑平面图一、建筑平面图的分类假想用一个水平剖切平面，沿略高于窗 台的位置剖开房屋，移去剖切平面及其上面 部分，将剩余部分向水平面做正投影，所得 到的水平投影图称为建筑平面图，简称平面、图，如图7-9所示。图7-9平面图的形成过程第七章房屋建筑施工图第53页一般情况下，房屋有几层，就应画 几个平面图，并在图样的正下方注写相 应的图名，如底层（或首层）平面图、二层平面图等。但有些建筑的二层至顶 层之间的楼层，其构造、布置情况基本 相同，此时可只画一个平面图，我们将 这个平面图称为中间层（或标准层）平 面图。此外，还需要绘制屋顶平面图，屋顶平面图是从建筑物上方向下所做的 平面投影，主要表明建筑物屋顶上的布 置情况和屋顶排水方式。由此可见，多层建筑的平面图一般 由底层平面图、标准层平面图、顶层平 面图和屋顶平面图组成。建筑平面图反映新建建筑物 的平面形状，房间的位置、大小、相互关系，墙体的位置、厚度、材料，柱子的截面形状与尺寸大 小，以及门窗的位置及类型。建 筑平面图是施工时放线、砌墙、安装门窗、室内外装修及编制工 程预算的重要依据，是建筑施工 中的重要图样。第七章房屋建筑施工图第54页底层平面图，又称首层平面图 或一层平面图，主要表达建筑物底 层的形状、大小，房间平面的布置 情况及名称，入口、走道、门窗、楼梯等的平面位置、数量，以及墙 或柱的平面形状等。除此之外，还 应反映房屋的朝向（用指北针表 示）、室外台阶、散水、花坛等的 布置，并应注明建筑剖面图的剖切 符号等，如图7-10所示。w-00oon8?i?is6、889 Losrw891,u。3。osS05 081006O nL Uooc 001 ooc061 1 00911 砺 0013 0009*orFFr j 6 6 仓）总图7-12顶层平面图第七章房屋建筑施工图第57页（四）屋顶平面图屋顶平面图是由屋顶上方向下所作的 屋顶外形水平投影图，主要用来表示屋面 的排水方向、坡度、水箱、女儿墙、雨水 管的位置，以及屋顶构造等。如图7-13所示，该屋面设有3个排水 区，以便先将雨水排入四周的天沟，然后 再通过天沟分别注入4根雨水管中。其中 排水区的坡度为3%,天沟的坡度为1%。图7-13屋顶平面图SW团画斗官哽G 0建筑平面图是用图例符号表示的，这些图例符 号应符合建筑制图标准(GB/T 501042010)中的相关规定，因此绘制和识读建筑平面图前，应 先熟悉这些图例符号。建筑平面图中常见图例符号 如表7-7所丁。(见课本)第七章房屋建筑施工图第59页()图示内容b 建筑平面图的主要内容概括如下：(1)注写图名、比例。(2)标示出所有定位轴线及其编号，以及墙、柱、墩的断 面形状、大小和位置。(3)注出所有房间的名称，以及门窗的编号、位置和大小。(4)标示电梯、楼梯的位置，以及楼梯上下行方向和主要 尺寸。(5)画出室外花坛、阳台、通风道、管井、雨水管、散水、排水沟、雨篷、斜坡等的位置和尺寸。第七章房屋建筑施工图第60页(7)对于建筑物各组成部分，如地面、楼面、楼梯平台面、室外 台阶面、阳台地面等处，应分别注明标高(小数点后保留3位小数)；若有坡度时，应注明坡度方向和坡度值。(8)在底层平面图上还应画出剖面图的剖切位置线、投射方向及 其倒号，并注出表示房屋朝向的指北针(这些内容仅在底层平面图中(9)标注有关部分的详图索引符号及相关说明。(10)屋顶平面图上一般应标示出女儿墙、檐沟、屋面坡度、水 分线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及 其他构筑物、索引符号等。第七章房屋建筑施工图第61页(二)图示要求(1)图线。建筑平面图实质上是剖面图，因此应按剖面图 的图示方法绘制，即被剖切平面剖切到的墙、柱等轮廓线用粗实 线表示；未被剖切到的可见轮廓线用中实线表示，如室外台阶、散水、楼梯等；轴线用细点画线表示；尺寸线、尺寸界线和引出 纯维m细立纯走(2)正例。港筑平面图中的常用比例有1：50,1：100,1：150 z 1：200 z 1：300等,其中以1：100使用最多。(3)定位轴线。在建筑平面图中应画出定位轴线，通过定 位轴线可以确定墙、柱、梁等承重构件的位置。定位轴线是施工 时定位放线及构件安装的依据，也是反映房间开间和进深尺寸的“0(4)门窗代号及图例。建筑平面图中的门窗，应按规定的 图例绘制，并在图例旁注写它们的代号和编号。代号M”表示 门，C”表示窗；编号用阿拉伯数字顺序编写，如Ml,M2 和Cl,C2。第七章房屋建筑施工图第62页同一编号表示同一类型的门窗，它们的构 造和尺寸都必须完全相同（在平面图上标示不 出的门窗编号，应在立面图上标注）。一般情 况下，首页图或在与平面图同页的图上都有门 窗汇总表，表中列出了门窗的编号、名称、尺寸、数量及其所选标准图集的编号等内容。第七章房屋建筑施工图第63页(5)楼梯。楼梯由梯段、休息平台、栏杆和扶手组成，按 其所处楼层可分为底层、中间层和顶层三类。每层楼层的平面图 中，除顶层楼梯外，其余楼层的楼梯段在每层都会被剖切，剖切 处以折断线示意，如图7-14所示。其中，中间层与底层的区别是 中间层楼梯段被剖切后，向下投影还可见下层楼梯，而底层则不 4 Z-X O下-下(b)中间层楼梯(c)顶层楼梯图7-14楼梯平面图第七章房屋建筑施工图第64页（6）尺寸标注。建筑平面图上的尺寸可分为外部和内 部两类。其中，外部尺寸主要有三道，这三道尺寸由里向外 分别如下：第一道尺寸：表示各细部的位置及大小，如门窗的宽度及 与平面定位轴线的距离。在底层平面图中，台阶（或坡道）和散水等细
