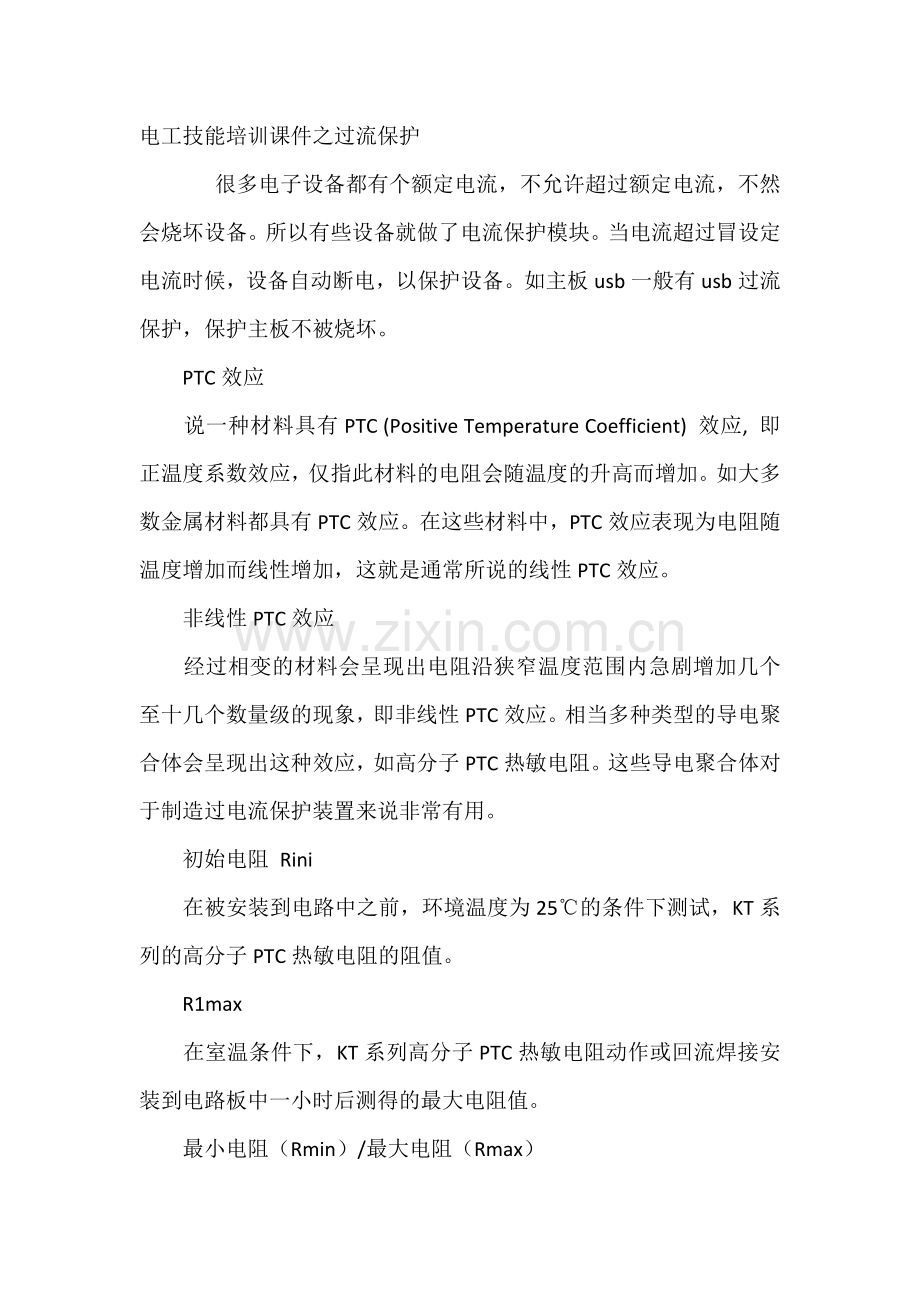

电工技能培训课件之过流保护 很多电子设备都有个额定电流，不允许超过额定电流，不然会烧坏设备。所以有些设备就做了电流保护模块。当电流超过冒设定电流时候，设备自动断电，以保护设备。如主板usb一般有usb过流保护，保护主板不被烧坏。PTC效应说一种材料具有PTC (Positive Temperature Coefficient) 效应, 即正温度系数效应，仅指此材料的电阻会随温度的升高而增加。如大多数金属材料都具有PTC效应。在这些材料中，PTC效应表现为电阻随温度增加而线性增加，这就是通常所说的线性PTC效应。非线性PTC效应经过相变的材料会呈现出电阻沿狭窄温度范围内急剧增加几个至十几个数量级的现象，即非线性PTC效应。相当多种类型的导电聚合体会呈现出这种效应，如高分子PTC热敏电阻。这些导电聚合体对于制造过电流保护装置来说非常有用。初始电阻 Rini在被安装到电路中之前，环境温度为25的条件下测试，KT系列的高分子PTC热敏电阻的阻值。R1max在室温条件下，KT系列高分子PTC热敏电阻动作或回流焊接安装到电路板中一小时后测得的最大电阻值。最小电阻（Rmin）/最大电阻（Rmax）在指定环境温度下，例如：25，安装到电路之前特定型号的KT系列高分子热敏电阻的阻值会在规定的一个范围内，即在最小值（Rmin）和最大值（Rmax）之间。此值被列在规格书中的电阻栏里。维持电流 Ihold维持电流是KT系列高分子PTC热敏电阻保持不动作情况下可以通过的最大电流。在限定环境条件下，装置可保持无限长的时间，而不会从低阻状态转变至高阻状态。动作电流 Itrip在限定环境条件下，使KT系列高分子热敏电阻在限定的时间内动作的最小稳态电流。最大电流 Imax （耐流值）在限定状态下， KT系列高分子PTC热敏电阻安全动作的最大动作电流，即热敏电阻的耐流值。超过此值，热敏电阻有可能损坏，不能恢复。此值被列在规格书中的耐流值一栏里。泄漏电流IresKT系列高分子PTC热敏电阻锁定在其高阻状态时，通过热敏电阻的电流。最大工作电流/正常操作电流在正常的操作条件下，流过电路的最大电流。在电路的最大环境工作温度下，用来保护电路的KT系列高分子PTC热敏电阻的维持电流一般来说比工作电流大。动作KT系列高分子PTC热敏电阻在过电流发生或环境温度增加时由低阻值向高阻值转变的过程。动作时间过电流发生开始至热敏电阻动作完成所需的时间。对任何特定的KT系列高分子PTC热敏电阻而言，流经电路的电流越大，或工作的环境温度越高，其动作时间越短。动作循环在特定条件下，KT系列高分子PTC热敏电阻动作至恢复的一个周期，称为一个动作循环。动作循环次数指某一特定型号的KT系列高分子PTC热敏电阻在正常动作以及经由特定方法定义的非正常动作条件下，所能承受的最大的动作循环次数。Vmax 最大电压（耐压值）在限定条件下， KT系列高分子PTC热敏电阻动作时，能安全承受的最高电压。即热敏电阻的耐压值。超过此值，热敏电阻有可能被击穿，不能恢复。此值通常被列在规格书中的耐压值一栏里。最大工作电压在正常动作状态下，跨过KT系列高分子PTC热敏电阻两端的最大电压。在许多电路中，相当于电路中电源的电压。导电聚合体在此指由导电粒子（炭黑，碳纤维，金属粉末，金属氧化物等）填充绝缘的高分子材料（聚烯烃，环氧树脂等）而制得的导电复合材料。环境温度在热敏电阻或者一个联有热敏电阻元件的电路周围静止空气的温度。工作温度范围元件可以安全工作的环境温度范围。最大工作环境温度预期元件可以安全工作的最高环境温度。功率耗损KT系列高分子PTC热敏电阻动作后所消耗的功率，通过计算流过热敏电阻的泄漏电流和跨过热敏电阻的电压的乘积得到。高温，高湿老化在室温下， 测量KT系列高分子PTC热敏电阻在较长时间(如150小时)处于较高温度(如85)及高湿度(如85% 湿度)状态前后的阻值的变化。被动老化测试室温下，测量KT系列高分子PTC热敏电阻长时间(如1000小时)处于较高温度(如70或85)状态前后的阻值变化。冷热打击测试在室温下，KT系列高分子PTC热敏电阻的阻值在温度循环前后的变化的测试结果。(例如，在-55及+125之间循环10次)
