水泥搅拌桩试桩综合项目施工专项方案.docx

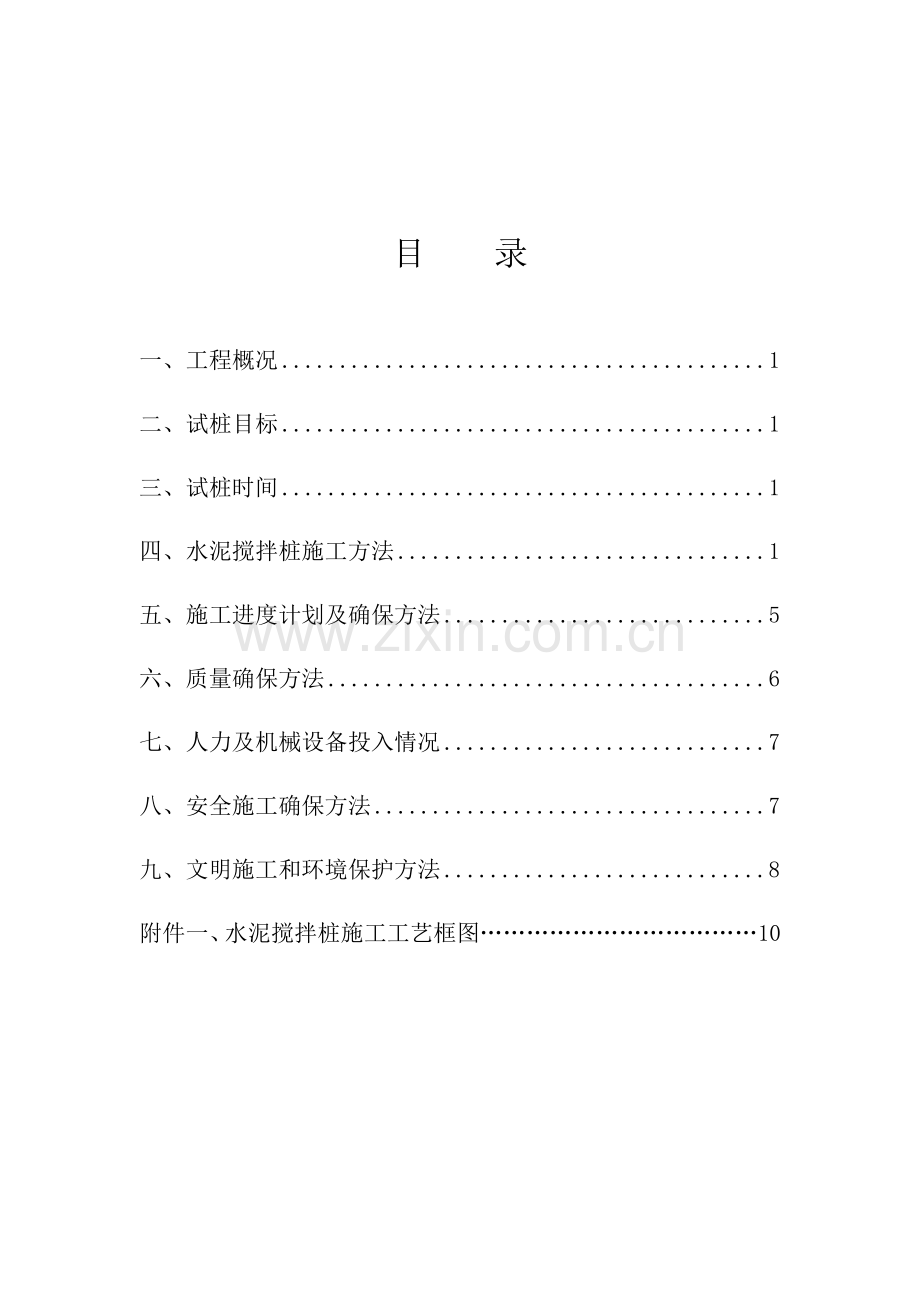

目 录一、工程概况1二、试桩目标1三、试桩时间1四、水泥搅拌桩施工方法1五、施工进度计划及确保方法5六、质量确保方法6七、人力及机械设备投入情况7八、安全施工确保方法7九、文明施工和环境保护方法8附件一、水泥搅拌桩施工工艺框图10水泥搅拌桩试桩施工方案一、工程概况本项目在 ，K0+235.07处有一现实状况过水涵洞，涵洞宽2m,高1.1m。经和相关部门沟通，需对现实状况过水涵洞拆除，新建过水涵洞，新建涵洞宽3m,高2.5m,长59.4m,涵洞下地质较差，需进行软基处理，根据设计要求采取搅拌桩施工，处理总长65.4m。水泥搅拌桩桩体直径为：500mm，搅拌桩间距为1.5米呈等边三角行部署，桩顶从碎石垫层底进入10米，桩长10米，实施搅拌桩里程桩号为K0+235.07段,桩间距根据1.5m等边三角形部署。二、 试桩目标 确定水泥水灰比、水泥用量、水泥掺量。三、 试桩时间 03月01日。四、水泥搅拌桩试桩施工方法试桩采取“四搅四喷”施工工艺，水泥浆采取42.5号一般盐硅酸盐水泥，水灰比为0.45-0.55，搅拌桩施工前应平整场地（按标高控制）并压实，再进行搅拌桩施工。试桩累计9根，水泥掺量选择15%,试桩3根，水泥用量59kg/m;水泥掺量选择18%,试桩3根,水泥用量71kg/m;水泥掺量选择21%,试桩3根,水泥用量82kg/m。1、施工机械水泥搅拌桩施工机械关键为深层搅拌机、灰浆拌制机、集料斗、灰浆泵控制柜和计量装置。本工程配置搅拌桩机1台。2、施工工艺步骤（见附件1）3、成桩试验搅拌桩正式施工前进行工艺性试验，试桩深度大于设计值要求，以掌握适用该区段成桩经验及获取多种操作技术参数：满足设计要求多种技术参数，包含钻机钻进和提升速度、搅拌速度、喷气压力、单位时间喷入量等。确定搅拌均匀性。钻进、提升阻力情况及对特殊情况施工采取处理方法等。成桩工艺性试验在工程桩上进行，桩数不少于1根，关键包含抽芯检测、动力触探检测等方面，以确保对于成桩质量、桩基承载力等有一全方面掌握。工艺性试桩结束后，向业主和监理工程师提交工艺性试桩结果汇报，经业主和监理工程师审查同意后，作为该区段搅拌桩施工依据，没有业主和监理工程师指令，不得任意更改。4、施工准备工作场地清理：施工前，根据施工规范要求进行场地清理。清理后场地应平整，并做好排水。 布桩图：开工前，依据设计图纸按各区段里程画出布桩图。布桩图上标明线路中心、里程、路基基底线、每根桩编上编号，标出设计桩长。布桩图应报设计单位，经监理工程师、业主审核确定后，方可施工。测量放样：首先对设计单位移交导线点和水准点，会同业主代表和监理工程师进行复核，确定无误后再使用。测量人员按设计图纸、布桩图，进行桩位、原地表标高、桩位孔口标高等相关测量放样工作。测量放样统计及布桩图等，应报请业主代表和监理工程复核抽查，并填写测量放样报单，报监理工程师审查签认。5、施工方法1)钻机就位钻机井架上必需设置标准而又显著深度标志尺。钻机就位时必需调平，用水平尺来测定搅拌机械水平，用经纬仪测定钻机井架垂直以确保成桩垂直度。2) 钻进开启搅拌机电机，放松起重机钢丝绳，使搅拌机沿导向架搅拌切土下沉，下沉速度由电机电流监测控制。工作电流不应大于70A。3) 制备水泥浆待搅拌机下沉到一定深度时（依据标高控制），即开始按设计确定配合比拌制水泥浆，待压浆前将水泥浆倒入集料中。4）提升喷浆搅拌搅拌机下沉到设计深度时后，开启灰浆泵将水泥浆压入地基中，边喷浆边旋转，同时严格根据0.8m/min提升搅拌机。5）“四搅四喷” 一喷二搅：下钻喷浆，上提不喷，及所谓空搅二喷二搅：下钻喷浆，上提补浆喷浆。二喷四搅：下钻喷浆，上提不喷，反复一次，完成四搅。直抵达成“四搅四喷”要求。6）桩机移位。6、工艺参数:水泥掺入比：根据设计要求，本工程中深层水泥搅拌桩水泥掺入比为15；水灰比：0.5：1；必需依据现场情况严格控制水灰比；送浆压力：0.51MPa；视场地地质情况分三四档进行调整；搅拌提升速度：0.8m/min；其它施工参数：根据建筑地基处理技术规范JGJ12099实施。搅拌桩施工许可误差以下：项目桩距桩径垂直度桩长单位cmmmm许可偏差10不少于设计小于1.0不少于设计7、水泥搅拌桩施工要求1）施工桩位要复核无误，并加以保护。2）搅拌桩施工时由技术主管向作业班组下达操作指令，并负责监督实施。作业班组必需严格根据成桩试验确定技术参数进行施工，没有业主和监理工程师指令，不得任意更改。在施工过程中若需要更换电流表、计量仪等影响施工技术参数设备时，必需以书面汇报形式提交业主代表和监理工程师同意，并在监理工程师监督下试桩，重新确定施工技术参数，指导下阶段施工。3）水泥搅拌桩施工前应进行成桩试验，确定搅拌机械灰浆泵输浆量、灰浆经输浆管抵达搅拌头喷浆口时间、搅拌下沉速度、提升。喷浆速度、搅拌转速等参数。宜用流量泵控制输浆速度，并应使搅拌提升速度和输浆速度同时。4）制备好水泥浆液不得离析，泵送必需连续。水泥浆池宜设两个，一个搅拌池用以控制配比，另一个做泵送池。拌制浆液灌数、水泥和外掺剂用量及泵送浆液时间应有专员统计。5）单桩开钻后应连续施工，严格控制起喷和停喷高程，不得间断。如遇停机或机械故障停喷，应立即统计中止高程，待恢复正常后立即复搅，复搅重合长度大于1m。如中止时间超出12小时，应采取补桩方法。6）为确保桩底端施工质量，当浆液抵达处浆口后，应浆液坐底30s,使浆液完全抵达底端。对桩身上段1/3桩长范围，应采取复搅方法，将此范围内浆液分两次入，使搅拌效果最好。当喷浆口抵达桩顶标高时，宜停止提升，搅拌数秒，以确保桩头均匀密实。7）整桩喷浆搅拌结束后，为使软土和水泥搅拌均匀，应再次将搅拌头边旋转边沉入土中至设计深度，再次将搅拌头边旋转边提升出地面。8）施工间隔期间，应立即清洗集料斗和全部管中残留浆液，直至基础洁净，以预防浆液硬结堵管。9）搅拌桩施工采取全过程监控，随时检验施工统计和计量统计，检验关键有：加固水泥质量、用量、桩长、制桩过程有没有断桩，桩体是否均匀、搅拌转速、提升时间、复搅长度、补桩和补搅等。10）依据地质资料反应情况，对于不一样含水量土质情况，合适调整喷浆量。五、施工进度计划及确保方法依据总体施工计划安排，水泥搅拌桩于03月01日开始试桩施工。施工进度确保方法以下：1、组织方法。（1）项目经理部负责施工进度控制工作，施工前根据硬性工期要求编制具体水泥供货计划、土方开挖进度计划、资源配置计划等，施工后组织工程进度检验、协调、监督。（2）合理安排工作面及流水线，确保水泥供给，加紧工程进度。2、 技术方法（1）制订合理方案，确保工程顺利进行。（2）进行工艺示范，提升工人技术水平，加紧施工进度。3、材料设备方法（1）和信誉好水泥专业生产厂家合作，确保水泥质量及供货。选调性能最优机械为本工程服务，在施工中加强维护和保养，降低故障发生。（2）现场施工管理和技术人员，预先提出需用工程材料计划，并依据施工进度安排，提出具体材料需用计划，明确材料进场时间，物料采购组按时组织合格材料进场，满足施工需要。4、工期目标管理采取目标管理，分生产和现场控制施工进度，以工期目标为依据，施工计划为龙头，编制周进度计划和组织实施，实施长计划短安排，确保总工期实施。5、 加强生产调度 项目经理部每七天召开一次进度协调会，总结本周生产任务完成情况，找出存在问题和需要采取方法，并部署下周施工生产。六、质量确保方法（1）返工是影响工期进度一个关键原因，施工班长和质安部门加强对施工质量日常检验，立即发觉施工过程中不足和问题，并督促班组立即整改。（2）班组之间常常实施自检、互检、质量评选，消除质量通病。（3）把好工程质量关，抓好安全生产，杜绝发生质量事故，把影响工期不利原因降到最低程度。（4）严格控制水泥搅拌输浆量及输浆速度，输浆量采取流量计控制，输浆速度采取流量泵控制。（5）严格根据图纸要求水泥掺量，水灰比，水泥用量施工。（5）质量检测，考虑到现场工期较紧原因，无侧限抗压强度试验只进行28天无侧限抗压强度试验，试验强度要求大于1.2Mpa，应针对现场地基土质进行水泥土配比试验。成桩7天桩体无侧限抗压强度应大于0.55Mpa。六、人力及机械设备投入情况1、人员投入表序号人员类别数量1管理人员62测量人员23质安员24机械工69试验员110材料员111杂工62、关键设备投入表序号设备名称数量1搅拌桩机12挖掘机13推土机1七、安全施工确保方法1、认真贯切实施国家、部、省、市相关安全方针政策、规章，对职员进行安全教育和培训，牢靠树立“安全第一，预防为主”思想。进入施工现场必需佩戴安全帽，不准穿拖鞋。2、针对本工程特点，编制具体安全操作规程、细则及安全技术，并发至工班，组织逐条学习、落实，抓好“安全五同时”（即在计划、部署、检验、总结、评选生产同时，计划、部署、检验、总结、评选安全工作）和“三级安全教育”。3、针对本工程特点，定时进行安全生产教育，强化职员安全意识，使职员掌握安全生产必备基础知识和技能。4、有计划地对岗位生产知识、安全操作规程、安全检验生产制度、施工纪律进行培训和考评，关键对专职安全员，班组长、从事特种作业工人进行培训考评，合格后发上岗证。5、特殊工种安全教育、考评、复验，严格根据特种作业人员安全技术考评管理规则（GB5306-85）号文实施。经过培训考试合格，获取操作合格证者方能持证上岗。对已取得上岗证者，要进行登记存档，按期复审。6、未经安全教育管理人员、施工人员，不准上岗。未进行三级安全教育新工人不准上岗。变换工种或采取新工法、新工艺、新设备、新材料及技术难度较大必需经过技术培训，未经培训合格者不准上岗。7、经过安全教育，增强职员安全意识，树立“安全生产，人人有责”观念，提升职员遵守施工安全规章自觉性，认真实施安全操作规程，做到：不违章指挥，不违章操作，保护自己，保护她人，提升职员整体安全防护意识和自我防护能力。8、坚持“三工”教育：工前安全讲话，工中安全检验，工后安全总结。此项工作由工班安全员负责。9、输电线路必需架空，严禁浸水。10、开挖泥土用汽车集中运至固定地点堆放。八、文明施工和环境保护方法1、生产和生活中废水和废物，经检验符合环境保护标准后弃置到工程师指定地点，检验不符合环境保护要求，送至垃圾场弃置。2、开挖多出废方，运至经业主及监理同意废弃点，弃土场顶面植草。3、施工便道常常洒水，以预防灰尘飞扬，影响农作物和周围居民生活。4、施工使用空压机、搅拌机、电锯、压路机等高噪声和高振动施工机械，尽可能避免夜间在居住区施工作业，并采取消声、防振方法，使噪声和振动达成环境保护标准。5、路基进行开挖时，选择对地形、地貌和植物影响最小施工方法。边坡挖成后，立即做好防护工程，预防水土流失，降低生态环境破坏。6、施工点和现有公路交叉地段，在施工期间设专员防护，并设显著施工标志和夜间信号灯。7、施工中为确保现有公路通畅，多种施工机具、材料、脚手杆等不得堆放在公路上，任何人不得在公路交叉处逗留，阻碍交通。8、施工期间，设专员检验路障，清理路面落碴。在石方开挖地段配一台装载机及合适人力，如有石块落至路面，立即组织装载机及人力抢通公路，并确保在30分钟内清理完成。9、对于根本和乡村小路交叉处，均设置显著警告和警示标志，并做一定坡度接坡，以满足当地群众生产和生活需要。附件一、水泥搅拌桩施工工艺步骤图:四搅四喷工艺
