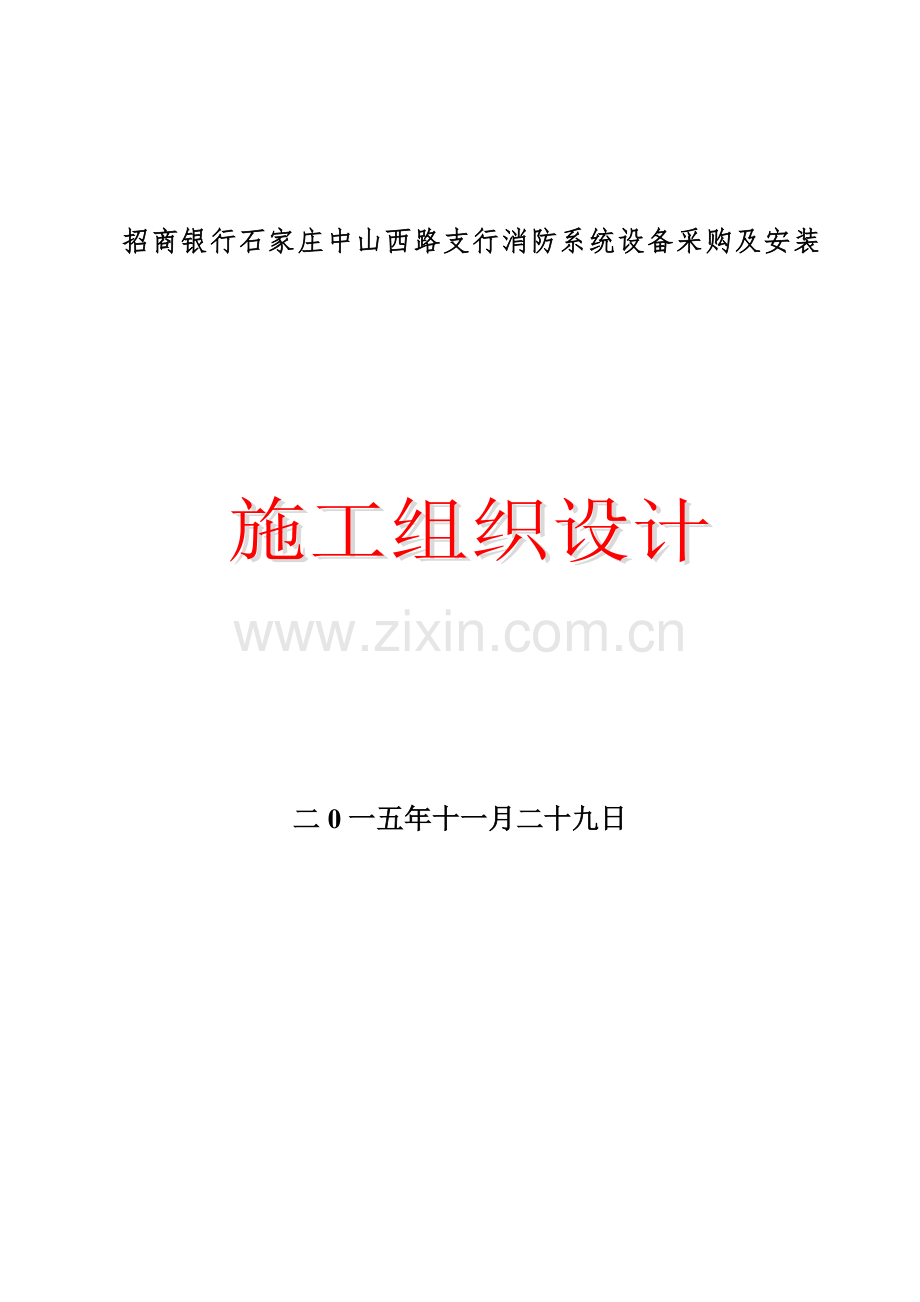

正本招商银行中山西路支行消防系统设备采购及安装投 标 文 件招标编号：ZCZB-1055-2工程名称：招商银行石家庄中山西路支行消防系统设备采购及安装 投 标 人： 河北佳明消防工程 (盖章)投标文件内容： 投标文件技术部分 法定代表人或其委托代理人： (签字或盖章) 日期： 年 11 月 29 日招商银行石家庄中山西路支行消防系统设备采购及安装二0一五年十一月二十九日目 录第一章 、工程范围 、工程概况 、施工范围 、编制依据第二章、施工方案 、施工平面图 、材料堆放 、施工现场材料管理第三章 、施工准备 、施工技术准备 、施工现场准备 、内外部协调 、施工技术方案第四章、拟投入施工机械设备情况 详见附表第五章 、劳动力计划及劳动起源及选择方法 详见附表第六章、工程质量确保方法 、质量目标 二、质量确保体系第七章 、安全生产管理目标及保障方法 、概述 、安全管理目标 、建立安全文明施工确保体系 、建立安全网络 、安全文明施工管理方法第八章、文明施工管理目标及方法 、文明施工要求目标 、现场文明施工方法第九章、工程进度确保方法 、施工进度计划管理方法 、施工进度计划技术方法 、施工进度计划组织方法 、施工进度计划表 详见附表 第十章、施工总平面图 详见附表 第十一章、新技术、新工艺、新材料应用及所达成效果 第十二章、成品及半成品保护方法 第十三章、冬雨季施工技术方法 、雨期施工方法 、高湿环境施工方法 、冬季施工方法 第十四、章降低扰民噪音、降低环境污染技术方法 、降低扰民噪音技术方法 、降低环境污染技术方法 、文明施工管理方法 第十五章项目管理机构配置 、现场项目组织机构网络图 、项目经理简历表 、项目技术责任人简历表 第十六章、施工节能降耗关键方法 、节能方法 、节能降耗实施 、监督检验 、宣传教育 第十六章、完工验收组织、维护保养服务计划第一章、工程范围工程概况1 招标单位：招商银行股份石家庄分行2 工程名称：招商银行石家庄中山西路支行消防系统设备采购及安装3 工程概况：建筑面积886平方米施工范围1 施工范围图纸范围内消火栓系统、喷淋系统、消防报警系统、气体灭火系统施工、安装及调试。编制依据1、招商银行股份石家庄分行提供招标文件。2、招商银行股份石家庄分行提供设计图纸。3、国家相关设计、施工规范和建筑质量检验评定标准：依据规范：中国消防法民用建筑电气设计规范JGJ16-高层民用建筑设计防火规范GB50045-95（）建筑设计防火规范GB50016-建筑工程施工质量检验评定统一标准GB50300-火灾自动报警系统设计规范GB50116-98火灾自动报警系统施工及验收规范GB50166-建筑灭火器配置设计规范 GB50140-汽车库、修车库、停车场设计防火规范 GB5006797建筑给水排水设计规范GB50015-建筑给水排水及采暖工程施工质量验收规范GB50242- 建筑灭火器配置设计规范GB50140-电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92建设工程施工现场供用电安全要求GB50194-93建筑施工安全检验标准JGJ59-99除实施上述规范标准外，施工中还将实施河北省和石家庄市消防工程施工及验收规范。如遇施工规范和标准对同一问题处理出现相互矛盾要求时，我方将通知监理工程师，提出对应处理方法并取得监理工程师同意，当技术规范和设计图纸要求不一致时实施较严格标准。上述所述设计及施工所用规范及标准如有新版布版本，我方将采取最新版本。第二章、施工方案施工平面部署 1、施工计划周期28天2、按工程特点及现场施工情况，施工部署以下：按先地上、后地下，先室内、后室外，先主管、后分支管次序逐层分区域及系统分段组织施工。按系统组成份：（1）消防喷淋系统，（2）消防报警系统，（3）室内消火栓系统，（4）气体灭火系统共4个系统。施工时各系统分别组织施工。配合土建总包做好消防穿线管、管道支架预埋件、穿墙套管预埋工作。探测器底座、手报安装盒安装和电气设备安装同时进行。整个消防系统在管道试压、冲洗、严密性试验合格后进入系统调试。系统调试后进入整体联动调试，并组织完工验收工作。 施工前准备：（1） 应含有设备部署平面图、接线图、安装图和其它必需文件。消防系统施工应按设计图纸进行，不得随意更改。消防设施应向专业经销部门采购，质量必需符合要求。并应含有消防检验合格证、质保单。（2） 施工单位应含有消防施工对应等级安装许可证。（3） 项目经理应含有消防项目经理资格证书。施工总体安排：（1） 消防电系统：检验原预埋管线；消防弱电系统线路敷设、测试；立井线路敷设、消防值班室设备、末端设备安装；系统联动调试、企业消防系统自检、系统开通调试、自检、试运行。（2） 消防水系统：竖向管道安装、水平主管道及分支管道安装、分区域试压、分系统试压、系统开通调试、自检、试运行。施工准备阶段（1） 为了确保工程质量，首先应从原材料采购方面加强管理和检验工作。（2） 项目部对原材料和产品进行严格外观和性能检验和标识,当发觉有不符合要求原材料和产品应立即退货。（3） 项目部应向企业报培训计划，对特殊过程施工人员进行培训并应持证上岗。（4） 项目部对工程施工进场材料，应向业主或监理申请报验，经甲方或监理确定合格方可进行施工。施工过程阶段（1） 火灾自动报警系统施工应严格按火灾自动报警系统施工及验收规范、火灾自动报警系统设计规范进行。（2） 线管敷设应严格实施电气装置安装工程施工及验收规范和火灾自动报警系统施工及验收规范施工。（3） 布线应符合规范火灾自动报警系统施工及验收规范。（4） 火灾自动报警系统严格根据火灾自动报警系统施工及验收规范施工。（5） 消防自动喷水灭火系统根据现行自动喷水灭火系统设计规范和自动喷水灭火系统及验收规范施工。（6） 消火栓系统根据现行建筑给水排水设计规范和建筑给水排水及采暖工程施工质量验收规范施工。（7） 过程中应严格实施程序文件中“三检”，并做好统计。（8） 在“三检”确定后还应申报业主或监理进行隐蔽工程检验和验收，并做好统计（9） 隐蔽验收合格后应立即办理中间交工验收和工序移交，确保以后可追溯性。施工各阶段检验、试验（1） 设备材料购置：由工程管理部依据业务部下发工程项目交底编写材料、工具、设备需用计划表，交于经营管理部购置。（2） 设备材料入库：由企业经营管理部对所购设备材料进行外观、数量、型号/规格进行检验，并入企业库房。（3） 设备材料进场：由项目部从企业库房领用所需设备材料，由工程管理部质检员组织对其进行外观、数量、型号/规格进行检验核实，并入现场库房。（4） 施工过程中检验、试验（5） 消防电系统：由工程管理部质检员组织对敷设线路进行摇测，对设备进行外观进行检验(观察其是否牢靠、美观)，对设备接线进行检验(有没有错接)，并认真填写相关质量统计。（6） 消防水系统：由工程管理部质检员组织对已安装好设备进行外观检验(观察其是否牢靠、美观)，对已安装好管网进行水压、气压试验，并认真填写相关质量统计。施工过程中应填写质量统计:工程概况、开工汇报、材料入场审报表(工程材料报验单)、工程内检统计、隐蔽工程统计、阀门强度和严密性试验统计、管道冲洗统计、绝缘电阻摇测统计、管道设备强度严密性试验统计、调试汇报、系统工程自检统计、工程交接单、完工汇报。消防工程验收及服务(1)对消防工程系统自检在工程管理部完成系统工程施工和联动调试检验合格后，由企业工程技术部组织项目部、售后服务部、工程管理部质检人员按消防验收程序进行工程自检，评议，合格后再报建设单位申请消防验收。(2)消防工程各系统联合试运行a) 自检合格在正式申报消防验收前按相关要求进行消防系统运行，时间不少于120小时。试运行过程中要安排值班人员、检修人员；做好试运行统计。处理好相关技术问题，并和其它施工方作好协调配合工作。b) 试运行完成后，汇总整理全部施工资料、质量表格等，并装订成册编制目录,做到文字明确、格式规范、数据核实、符合要求。c) 试运行经企业副总经理、总工程师组织相关部门联合检验确定合格后，方可报建设单位申请正式消防验收。(3)消防工程验收a) 经120小时试运行合格，一切质量隐患深入排除后，仍由企业主管副总经理、总工程师组织相关人员配合消防局进行工程总体验收，帮助建设单位确保总体消防验收一次经过。b) 项目帮助工作c) 帮助建设单位组织好相关单位配合消防部门作好工程验收工作。d) 我企业作为消防专业安装企业，有责任配合、帮助建设单位(甲方)作好工程消防总体验收。帮助甲方作好申报验收资料汇总。e) 协调各施工单位配合沟通，作好咨询和服务。f) 帮助甲方检验相关专业安装质量，作好工序交接。g) 配合甲方作好和消防检测部门、消防验收部门联络、沟通、协调工作。确保消防验收顺利进行。力能供给本工程需要下列现场设施数量或其它工程现场支持要求：序号现场设施要求提供办公场所和材料存放库1.临时水、电满足生活用水（电）量、满足施工用水（电）量2.施工电梯,塔吊，机械设备满足工程施工要求二材料堆放本工程工期较长，投入材料、设备较多，需配置大量钢管及设备，依据施工进度制订具体材料进场计划，材料随到随用，现场不堆积材料。材料投入计划1、设备材料入库：由企业经营管理部对所购设备材料进行外观、数量、型号/规格进行检验，并入企业库房。2、 设备材料进场：由项目部从企业库房领用所需设备材料，由工程管理部质检员组织对其进行外观、数量、型号/规格进行检验核实，并入现场库房。三施工现场材料管理1、 依据施工现场平面图部署计划，按材料各自属性，依据物资保管管理要求和现场条件，合理堆放材料，降低二次搬运，切合实际堆料计划部署才能实现现场材料管理总目标。2、 对材料消耗建立健全多种台账，严格实施限额领料卡制度，实施材料节超奖罚制度，报准日报表，做到正确、可靠、真实反应成本，把成本降到最低点。3、 把好进料这一关，严格认真验收，杜绝次品、不合格品进入施工现场，要经过施工预算，依据施工进度，有计划进料，不积压材料，降低资金占用。4、 凡班组使用材料全部必需遵照限额领料卡，各班组设专员领料，使人人领会材料使用依据是限额领料卡。不得超用浪费，节奖超罚和个人直接挂钩。第三章、施工准备、施工技术准备1、组织工程技术和设计人员深化熟悉图纸，掌握设计关键点和施工工艺标准，会同业主、设计单位、监理、进行设计交底和图纸会审。2、深入深化系统施工方案，编制具体施工组织设计，组织工程技术人员向施工人员进行技术交底，熟悉系统施工工艺、检测、试验及调试方案，明确系统消防工程检验规范和评定标准。3、制订确保工程质量技术方法和安全操作规程技术文件，编制质量验收计划和安全检验要求。4、建立完整技术档案和完工资料所需多种试验统计样本和表格，编制施工中试压、冲洗、试验、调试计划及资料计划。5、做好多种设备技术文件准备工作。6、做好全部支架、吊架、托架选择设计工作，并做出样品供业主、设计、监理选择。、施工现场准备按业主统一安排在指定现场，确定材料、库房及堆放场地，现场材料加工及设备放置位置，生活及办公设施，生活施工用电、用水道路。1、施工机械准备（1）提前做好机械调度平衡和设备进场前维护保养，试运转每台设备，对于故障设备立即给维修。（2）开工前一周，技术责任人、项目经理报所需施工机械设备清单，并组织机械设备进场，确保开工前半个月机械设备运抵施工现场，确保正常施工需要。（3）施工过程中所需机械设备提前一个星期运抵施工现场，急需设备可就近租用。（4）确保设备性能良好，将极大提升机械施工水平，确保施工用设备按时进场，确保工期按期完工。拟投入关键施工机械设备详见（拟投入关键施工机械设备表附表1）2、施工材料准备（1）按施工进度计划编制材料设备计划及进场时间表。（2）按要求进行多种材料检验工作：搜集出厂合格证书及试验汇报。（3）配合业主、设计单位、监理对多种材料、设备进行认可工作。（4）做好多种材料进场保护工作及堆放场地防护方法。、内外部协调项目经理代表承包人推行生效协议一切应负担责任，参与每七天业主代表、监理代表、承包人代表会议。并向会议收面汇报已完成工程进度情况、质量动态、物质供给及检验结果、周围环境保护、监测结果，对各施工单位奖惩结果，政府相关部门检验结果。并提出下周工作进度计划、质量关键预防方法、安全生产保障关键、现场部署变更关键点，和提出召开各专业技术、图纸设计、设备供货、款项等专题会议时间、地点、参与人员提议。对业主代表、监理代表、设计代表、提出书面或口头要求、提议、处理在会后8小时内给书面或口头回复或方法。1、工序协调：施工过程中如工序前后次序搭接失误，将会对工期、人工、材料、质量均带来损失，故此，本工程工序协调在安装和封建之间、设备材料进场时间均存在合理性、科学性和网络管理。帮此，场内协调首先要分解工序，将各工种工序分解细致、严密并科学、其次找出相关性，研究其内在关联，再者找出前后性，最终要确定工序前后合理性以网络关键矛盾为关键控制线，各工序不得拖延时间，并提防出现极少延误工期现象。2、机械协调：本工程在设备进场时，安装进入峰值时，均可能出现机械、机具担心，故此，协调部门应合理安排各工种用机时间，使之生产均衡，不出现顾此失彼情况。3、场地协调：因为施工现场整体计划，各工程材料、设备进场均应按总平面图堆放整齐。因为一些材料必需一次大量进场时，协调部门应提前变更现场平面图，提前处理多种可能出现矛盾并向总承包代表汇报及在每七天协调会上通报。、施工技术方案 1、火灾自动报警及联动控制系统技术方案 为确保该消防工程施工质量，确保该消防工程能正确、立即、有效地发觉火灾并能快速可靠地扑灭火灾。在配管及穿线施工中严格按规范火灾自动报警系统设计规范GB50116-98和火灾自动报警系统施工及验收规范GB50166-施工。通常常见材料：管材、型钢、线槽、电线、金属软管、防火涂料、异型塑料管、阻燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙炔、钢丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、记号笔、绑带等。关键机具：煨弯器、电焊机、台钻、手电钻、砂轮锯、电錘、开孔器、压线钳子、射钉枪、钢锯、手锤、活板手、水平尺、角尺、钢卷尺、线坠、电烙铁、电炉子、锡锅、扁锉、圆锉、压力案子、压力钳子、电工工具、高凳、工具袋、工具箱、万能表、兆欧表、试铃、对讲机、试烟器、手提电吹风机等机具。施工人员：依据本项目消防工程要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配置施工员、电工应持证上岗。编写施工技术交底，组织施工人员依据工程特点进行交底和培训。应按设计要求，在施工现场配置使用规程、规范、图册、工艺要求、质量统计、表格及多种相关文件。配管：进入工地后，工程技术人员和施工工作人员一起到现场针对特殊问题，确定具体施工方法做好现场技术交底，和土建方紧密配合。按施工图要求检验预埋在建筑物内暗埋电线管，并做好接线盒及管口临时密封保护，对不通管路进行具体统计，协调土建方进行疏通，或上报监理工程师采取对应补救方法，对暗埋管应立即请质检人员做隐蔽工程检验验收和质量评定统计。进场管材、金属线槽及其附件应有材质证实或合格证，并应检验质量、数量、规格型号是否和要求相符合，填写检验统计。钢管要求壁厚均匀，焊缝均匀，无壁裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损，金属线槽及其附件，应采取经过镀锌处理定型产品。线槽内外应光滑平整，无棱刺，不应有扭曲翘过等变形现象。配管前应依据设计要求对设备厂家提供多种探测器、手动报警器、广播喇叭等设备型号、规格、选定接线盒、使盒子和所安装设备配套。电线保护管碰到下列情况之一时，应在便于穿线位置增设接线盒：A：管路长度超出30米，无弯曲时；B：管路长度超出20米，有一个弯曲时；C：管路长度超出15米，有二个弯曲时；D：管路长度超出8米，有三个弯曲时。电线保护管弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径10%。明配管时弯曲半径不宜小于管外径6倍电线保护管不宜穿过设备或建筑、构筑物基础，当必需穿过时应采取保护方法，如采取保护管等敷设在多尘或潮湿场所电线保护管，管口及其各连接处均应密封处理。管路敷设经过建筑物变形缝（包含沉降缝、伸缩缝、抗震缝等）时应采取赔偿方法。明配钢管应排列整齐，固定点间距均匀，钢管管卡间最大距离可按下表实施，管卡和终端、弯头中点、电气器具或盒（箱）边缘距离宜0.15-0.5米。钢管管卡间最大距离（米）敷设方法钢管种类钢 管 直 径 （毫米）15-2025-3240-5065以上吊架、支架或沿墙敷设厚壁钢管1.52.02.53.5薄壁钢管1.01.52.03.0吊顶内敷设管路宜采取单独卡具吊装或支撑物固定。暗配管在没有吊顶情况下，探测器盒位置就是安装探头位置，不能调整，所以要求确定盒位置应按探测器安装要求定位。明配管使用接线盒和安装消防设备盒应采取明装式盒。钢管安装敷设进入箱、盒，内外均应有根母锁紧固定，内侧安装护口。钢管进箱盒长度以带满护口贴进根母为准。箱、线槽和管支持件使用预埋螺栓、膨胀螺栓、胀管螺栓固定时，钻孔规格应和胀管相配套。多种金属构件、接线盒、箱安装孔不能使用电、气焊割孔，应采取对应开孔器。钢管螺纹连接时管端螺纹长度不应小于管接头长度1/2，连接后螺纹宜外露2-3扣，螺纹表面应光滑无缺损。镀锌钢管应采取螺纹连接、压接或套紧固螺钉连接，不应采取熔焊连接，以免破坏镀锌层。配管及线槽安装时应考虑不一样系统、不一样电压、不一样电流类别线路，不应穿于同一根管内或线槽同一槽孔内。桥架（金属线槽）安装，做到横平、竖直，线槽之间连接牢靠可靠，转弯或接口处必需使用弯头或三通连接，不得切割、焊接。线槽间接地线不得小于6平方毫米而且连接牢靠，弱电井内予埋管进入线槽时采取开孔器开孔，钢管进入线槽部分使用锁母锁紧。管内穿线：钢管内绝缘导线敷设和线槽配线要求：进场绝缘导线控制电缆规格型号、数量、合格证等应符合设计要求，并立即填写进场材料检验统计。火灾自动报警系统传输线路，应采取铜芯绝缘线或铜芯电缆，其电压等级不应低于交流250V，最好选择500V，以提升绝缘和抗干扰能力。为满足导线和电缆机械强度要求，穿管敷设绝缘导线，线芯截面最小不应小于1平方毫米。导线在管内或线槽内，不应有接头或扭结，导线接头应在接线盒内焊接或压接。不一样系统、不一样电压、不一样电流类别线路不应穿在同一根管内或线槽同一槽孔内。横向敷设报警系统传输线路假如采取穿管布线时，不一样防火分区线路不宜穿入同一根管内，采取总线制不受此限制。火灾报警器传输线路应选择不一样颜色导线，探测器“+”线为红色，“-”线应为蓝色，其它线应依据不一样用途采取其它颜色区分，但同一工程中相同用途导线颜色应一致，接线端子应有标号。导线或电缆接线盒、伸缩缝、消防设备等处应留有足够余量。在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行，在穿线前应将管内或线槽内积水及杂物清除洁净，管口带上护口。在配管工作结束并达成技术指标后方可穿线。穿线时要注意消防规范特殊要求。导线连接采取LC安全型压线帽：分别适适用于1.0平方毫米、1.5平方毫米、2.5平方毫米、4平方毫米2-4根导线连接。其操作方法是：将导线绝缘层剥去1013毫米(按帽型号决定)，清除氧化物，按要求选择合适压线帽，将线芯插入压线帽压接管内，若填不实，可将线芯折回头（剥长加倍），填满为止。线芯插到底后，导线绝缘层应和压接管管口平齐，并包在帽壳内，然后用专用压接钳压实即可。导线连接密封采取配套防水帽，内部使用专用胶枪注入密封胶进行密封。线号编制要求：在线号端子号前加说明字母，火灾探测器用F，联动信号线用LD等，或根据图纸要求进行标注，穿线结束后做好施工统计、隐蔽工程统计和质检部门检验统计、质量评定统计，绝缘检验汇报及回路直流电阻统计，上述各项必需符合优良要求。元器件安装：底座安装和装修单位亲密配合，不管哪一层、哪一个房间，只要含有安装条件就安装，并注意装修专业成品保护，严格按火灾自动报警系统施工及验收规范GB50166-中2.3.2-2.3.8条要求施工。探测类元器件安装及接线，应含有以下条件：屋面及地面装修全部完工后，并无任何渗漏。室内装修工程全部完工，无任何可能污染或损坏消防元器件及设备其它施工项目。安装位置全部门窗全部已安装且封闭良好。全部导线颜色及编号正确无误后再次检验绝缘及回路电阻，确保无误后方可进行接线。探测器安装感烟、感温探测器安装位置和保护面积及保护半径应符合设计要求，探测器周围0.5米内不应有遮挡物，探测器至墙壁、梁边水平距离，不应小于0.5米。探测器至空调送风口边水平距离不应小于1.5米，至多孔送风顶棚孔口水平距离不应小于0.5米。在走道顶棚上设置探测器，应该居中部署（不过和照明灯具要错开）；感温探测器安装间距不应超出10米，感烟探测器安装间距不应超出15米，探测器至端墙距离，不应大于探测器安装间距二分之一。一楼用于水幕系统红外光束探测器安装，安装时确保有充足视场，发出光束和顶棚保持平行，以确保功效可靠性，底座应牢靠地安装在墙上。探测器底座应固定可靠，其连接导线必需可靠压接或焊接，当采取焊接时不得使用带腐蚀性助焊剂，外接导线应有0.2米余量，入端处应有显著标志。探测器确定灯应面向便于人员观察关键入口方向。探测器探头在立即调试时方可安装，安装前应妥善保管，并应采取防尘、防潮、防腐蚀等方法。手动火灾报警按钮安装：根据图纸设计具体位置进行安装，将电话插孔线路和手报线路敷设在同一个接线盒内，安装带电话插孔手报。手动火灾报警按钮安装在显著和便于操作墙上，周围避开其它影响操作物品，安装高度为1.5米，安装牢靠并不能傾斜。手动火灾报警按钮外接导线应留有0.15米余量，且在端部应有显著标志。端子箱和模块箱安装：端子箱和模块安装在弱电专用竖井内，中心高度为1.5米，用金属膨胀螺栓固定在墙壁上明装，且安装时应端正牢靠，不得傾斜。箱内全部线路必需编号，每根导线全部留有一定余量；把控制中心来干线和火灾报警及其它控制线路支线分别绑扎成束，配置在端子板两侧， 接线前应对导线绝缘进行摇测，合格后再进行接线。模块箱内模块按设备厂家和设计要求安装配线，合理部署，且安装应牢靠端正，并有用途标志和线号。火灾报警控制器安装：区域报警控制器在墙上安装，其底边距地面高度不应小于1.3米，用金属膨胀螺栓进行安装，固定要牢靠、端正，靠近门轴侧面距离不应小于0.5米，正面操作距离不应小于1.2米。集中报警控制柜、消防广播柜和电源柜安装时，其底部应该高出地面0.050.2米，用10#槽钢作为基础，如有活动地板时使用槽钢基础应在水泥地面生根固定牢靠。槽钢要先调真除锈，并刷防锈漆，安装时用水平尺、小线找好平直度，然后用螺栓固定牢靠。控制柜按设计要求进行排列，依据柜固定孔距在基础槽钢上钻孔，安装时从一端开始逐台就位，用螺栓固定，设备找平找整后再将各螺栓紧固。控制柜前操作距离不应小于1.5米，在值班人职员作一面，控制柜到墙边距离不应小于3米，柜后维修距离不应小于1米。对引入电缆或导线，首优异行校线，按图纸和区域划分内容进行编号，然后摇测正、负极之间和对地绝缘电阻，不应小于20M，全部合格后按不一样电压等级、用途、电流类别分别绑扎成束引到端子板，按接线图进行接线，注意：每个接线端子接线不能超出二根，导线应有合适余量，标志编号应正确且和图纸一致，字迹清楚，不易褪色，配线应整齐，避免交叉，固定牢靠，导线引入线完成后，在进线管处应封堵。控制柜主电源引入线应直接和消防电源连接，严禁使用插头连接，主电源应有显著标志。凡引入有交流供电消防控制设备，外壳及基础均应可靠接地，通常应压接在电源线PE线上。消防控制室设置专用接地装置作为工作接地，接地电阻应小于1，控制室引至接地体接地干线采取25平方毫米绝缘铜芯导线，穿入保护管后，两端分别压接在控制设备工作接地板和室外接地体上。消防控制室内工作接地板引至各消防控制设备和火灾报警控制器工作接地线采取大于4平方毫米铜芯绝缘导线穿入保护管组成一个零电位接地网络，以确保火灾报警设备工作稳定可靠。调试要求：火灾自动报警系统调试，应在建筑内部装修和系统施工结束后进行。调试前必需完成完工图绘制、含有设计变更统计、施工统计（包含隐蔽工程验收统计），检验统计（包含绝缘电阻、接电阻测试统计）。有企业施工技术员和具体技术工人配合设备厂家调试人员进行。 调试前应按下列要求进行检验：查验设备规格、型号、数量等。检验检验系统线路配线、接线、线路电阻、绝缘电阻，接地电阻、终端电阻、线号、接地、线颜色等是否符合设计和规范要求，发觉错线、开路、短路等达不到要求应立即处理，排除故障。火灾报警系统应先分别对探测器、消防控制设备等逐一进行单机通电检验试验，单机检验试验合格，进行系统调试，报警控制器通电接入系统做火灾报警自检功效、消音、复位功效、故障报警功效、火灾优先功效、报警记忆功效、电源自动转换和备用电源自动充放电功效、备用电源欠压和过压报警功效等功效检验。在通电检验中上述全部功效必需符合条例GB4717火灾报警控制器通用技术条件要求。按设计要求分别用主电源和备用电源供电，逐一逐项检验试验火灾报警系统多种控制功效和联动功效，其控制功效和联动功效应正常。检验主电源，火灾自动报警系统主电源和备用电源；备用电源连续充放电三次应正常，主电源、备用电源转换应正常。系统控制功效调试无误后，使用专用加烟加温等试验设备，分别对各类探测器逐一试验，动作无误后可投入运行。对于其它报警设备和联动设备、元件进行逐一试验无误后可投入运行。按系统调试程序进行系统功效自检。系统调试完全正常后，连续无故障运行120h，写出调试开通汇报，为检测、验收等进行准备工作。系统接地：工作接地线只能采取铜芯绝缘导线或电缆；由消防控制室引至接地体工作接地线，穿越墙壁时必需加钢管保护。消防系统采取单独接地时，接地电阻不应大于4欧姆，采取整体接地时，接地电阻不应大于1欧姆。工作接地和保护接地必需分开，保护接地导体不得利用金属软管。接地装置施工完成后，应立即进行接地电阻测试，合格后作隐蔽工程验收。系统调试：系统调试程序，见下一表消防对讲电话报警线路故障检测消防紧急广播送风阀、排烟阀楼层显示面板水流指示器消防栓报警按钮探测器控制面板联动控制系统单机动作测试各层照明和动力总电源切断动作试验电梯回降首层动作试验水泵动作测试排烟阀动作测试加压风机单机动作试验排烟风机开启动作检测系统功效测试探测器报警和联动功效测试手动按钮报警和联动功效测试消防栓按钮报警和联动功效测试水流指示器报警和联动功效测试准备工作报警系统单机测试报警阀联动测试验收移交手动报警按钮2、系统调试方案报警系统单机调试消防对讲电话试通开通消防对讲电话主机，逐层试通对讲电话。消防对讲电话开通后，各楼层和消防中心在调试期间能随时取得联络，直接对话。报警线路故障检测逐一打开控制面板电源开关，检验面板受电是否正常，按下操作面板上自动测试开关。将对本系统全部回路探测器、中继器进行一次火警自测，自测结果及数据均经过内置打印机打出。故障探测器、中继器地址编号也将在控制面板上逐一显示出来，并有警报发出。调试人员可按故障回路、探测器、中继器，检验其故障原因并立即进行处理，直至全部处于正常工作状态为止。探测器报警测试对全部烟感探测器逐一用喷烟器进行吹烟试验，观察消防中心和其相对应控制面板是否接到火警信号和预警报信号。对温感探测器逐一用喷火器灼烧其热敏元件，使其达成或超出报警温度，观察其对应控制面板是否接到火警信号。手动报警按钮功效测试对全部手动报警按钮逐一插入电话对讲机，测试其和控制面板间联络情况，再用测试钥匙插入报警器按下按钮，观察和其对应控制面板是否接到报警信号，警铃是否动作，确定其工作正常后，让报警按钮复位。消防报警按钮功效测试用消防栓按钮配置测试钥匙对全部报警按钮逐一接通其报警开关，观察和其对应控制面板是否接到报警信号，警铃是否动作。水流指示器报警功效测试逐层打开喷淋管放水阀放水，看水流指示器是否动作，观察和其对应控制面板是否接到报警信号，警铃是否动作。楼层显示器功效测试由控制面板输入相关模拟火警信号，检验各楼层显示面板显示功效及声光报警功效。送风阀、排烟阀动作检测经过控制面板逐一测试送风阀或排烟阀动作情况，并观察是否有反馈信号返回控制面板。消防紧急广播测试开通消防广播台，逐层试通消防广播，并逐层将消防广播切换信号送至各层消防广播切换器，检验其切换动作是否正确可靠。再在开通背景音乐情况下检测其切换动作。控制面板功效检验逐台对控制面板以下功效进行检验和测试：测试自检功效；显示功效；开关功效；打印功效；探测器屏蔽功效；事件监测功效；存放功效；电源自动转换功效和备用电源自动充电功效，电源欠压和欠压报警功效。联动控制系统单机动作试验开通联动控制台，并检验其受电等情况是否正常，再按以下各步骤进行：各楼层照明和多种动力总电源切断动作试验。对各层照明和多种动力控制箱，逐一由联动控制台发出切断电源信号，是否能切断各层总电源，观察是否有信号返回联动控制台。水泵开启测试。经过联动测试台上水泵开启开关，分别让消防泵、喷淋泵（使用和备用）开启和运转，多种信号是否全部能正确返回消防中心。报警和联动控制系统功效调试投入主电源，开动消防中心全部设备，利用模拟信号或手动装置对整个系统多种报警和控制功效进行调试。探测器报警和联动功效测试。根据地址编号对烟感探测器逐一进行吹烟；对温感探测器逐一进行加温，模拟有火警发生。相关人员注意观察被测试检测器所在楼层及其相邻层间全部警铃是否全部响铃报警，探测器所在楼层显示面板是否有声光报警，并显示出被测试探测器具体位置。手动按钮报警和联动功效测试。对全部手动报警按钮逐一用测试钥匙按下按钮，使其向消防中心报警，其情形应同上所述，而且消防广播播放相关信息，全部电梯返回首层。消防报警按钮和联动功效测试。对全部消防栓报警按钮逐一使其动作，其报警情形同上所述，而且消防泵将开启。自动喷淋系统功效测试。逐层打开每层喷淋放水阀,让该层水流指示器动作,其情形同上所述，但开启是喷淋泵而不是消防泵。利用备用电源，反复以上各项功效测试。按GB50166-中相关要求调试，责任人由有多年消防调试经验工程技术人员担任并再次检验穿线及元器件安装接线，质量达成标准后方可进行。依据此项工程要求及消防设计规范对消防联动部分先确定工作情况，再编组态关系，再进行编程。主机开通后，对各个探测元器件及联动设备要100检验，各联动设备必需100动作无误，调试完成后，正常运行72小时，再对下列功效做第二次全方面检验，以确定以下功效是否完好：火灾报警自检功效消音复位功效故障报警功效火灾优先功效报警记忆功效电源自动转换及自备电源充、放电功效备电欠电压报警功效做好调试汇报统计，火灾自动报警系统连续运行120小时后无故障则3、喷淋施工安装工艺步骤及方案系系统试验联动调试设备订货开箱检验设备安装安装大样图设备配管设备调试单机无荷试验安全质量检验验收交付使用室内工程预留预埋确定标高支架加工图支架制作支架安装主立管安装支管安装管道冲洗闭水压力试验熟悉图纸图纸会审设计交底施工准备材料准备劳动力准备技术准备对全部穿越建筑伸缩缝管道均应进行处理，要采取柔性伸缩接(橡胶接头)连接。管道支吊架制作和安装(1)设置标准：管道不许可有因介质经过发生作用而产生位移部位，应设置固定支架，固定支架要牢靠地固定在可靠结构上。在管道无垂直位移或垂直位移很小地方，可装设活动支架或刚性支架。喷淋系统分支管道设置吊架，主管每条分支管道设置一个防晃支架。(2)管道支架形式及材料明细表墙柱三角支撑序号公称直径横担材料规格斜撑材料规格生根方法1DN15-32角钢253角钢253M10膨胀螺栓2DN40-50角钢303角钢303M10膨胀螺栓3DN70-80角钢404角钢404M12膨胀螺栓4DN100角钢505角钢505M12膨胀螺栓5DN150角钢505角钢505M12膨胀螺栓6DN200-7DN300-地上水平管支架序号公称直径横担材料规格支撑材料规格生根方法1DN15-32角钢253角钢253M10膨胀螺栓2DN40-50角钢303角钢303M10膨胀螺栓3DN70-80角钢404角钢404M12膨胀螺栓4DN100
