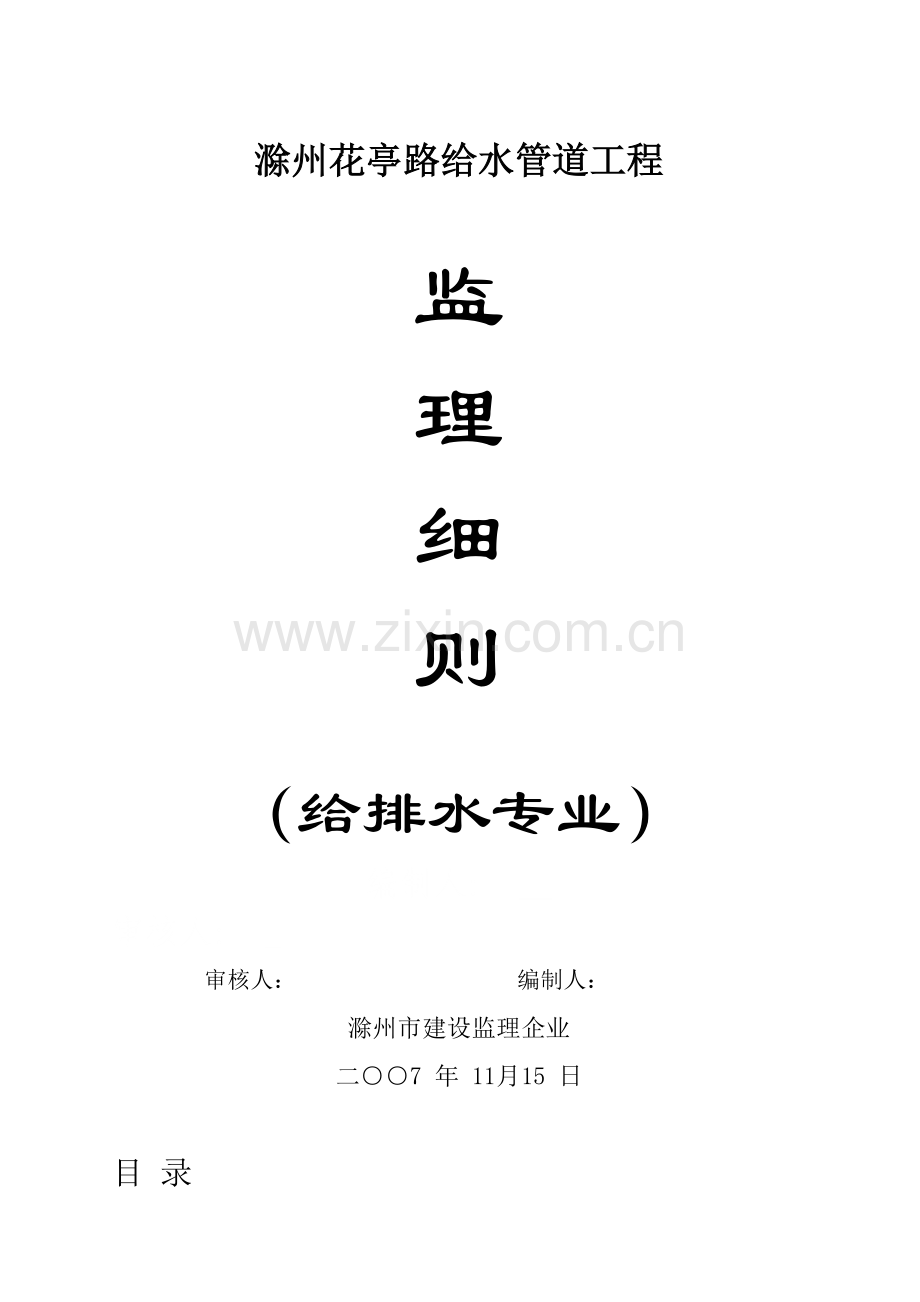

滁州花亭路给水管道工程

监
理
细
则

（给排水专业）
编制人： ＿
审核人： _
审核人： 编制人：
滁州市建设监理企业
二○○7 年 11月15 日

目 录
一、工程概况.................................... 1
二、监理工程特点.............. ............... 1
三、监理工作依据和目标值....... .......... 1
四、监理工作步骤图............... .............. 4
五、监理工作方法、关键点、方法.................... 4
（一）进度控制............... ............ 4
（二）造价控制.................................. 5
（三）质量控制.................................. 6

一、工程概况
本工程为滁州市市区（明光路—花亭路）给水管道，全长5500米，管径Φ600-1000mm，管道为球墨铸铁管，接口形式承插式，开工日期11月18日，完工日期2月28日。
建设单位:
施工单位:
监理单位:
二、监理工程特点
1．市政工程建设项目通常是由市政府投资，为了降低工程建设期间对城市干扰，对工程有十分严格要求，往往开工急、工期短、承包人常常是倒排施工进度，产生片面追求进度和数量情况，增加了质量控制难度，所以市政工程监理任务就更重。
2．施工场地狭窄。给排水管道工程通常是在市内大街小巷进行施工，场地狭窄，并常常影响该工程施工地段环境和交通，给居民生活带来不便，也增加了市政工程建设进度控制、质量控制难度。所以，监理工程师必需对承包人提出施工方案和确保质量方法，进行认真审查。
3．地下管线复杂。机械开挖沟槽时要尤其注意，以免挖断地下管线，造成重大经济损失和严重社会影响。所以在工程开工前，监理单位应要求承包人多作调查研究，摸清施工地下管线情况，避免挖断管线，影响施工进度和造成经济损失。
三、监理工作依据和目标值
1．监理工作依据：
（1）国务院 年1 月30 日颁布《建设工程质量管理条例》；
（2）建设监理协议；
（3）施工承包协议；
（4）设计文件及施工图纸；
（5）国家和地方政府颁布相关安全、消防、环境保护和文明施工等方面要求;
（6）监理工程师和承包人围绕工程实施相关会议统计、函电和其它文字记载（含监理工程师同意变更、修改设计图纸）和监理工程师发出全部指令等；
（7）市政排水管道工程施工及验收规范（DBJ08-220-96）；给水排水管道工程施工及验收规范（GB50268-97）。
2．监理工作目标值
（1）造价控制目标：以施工协议约定工程造价为控制目标，施工监理中造价控制其关键是对工程计量和支付监督和管理，要做好这项工作，应该熟悉协议文件，尤其是熟悉监理工程师在计量和支付方面职责权限。在此基础上，依据协议制订计量和支付程序，在工程计量中，施工单位和监理工程师双方均应在工程监理文件上签字；在费用支付时，监理工程师应严格实施支付程序，按要求支付时间、支付范围、支付方法进行多种款项支付。签证监理工程师应熟悉工程中包含全部支付项目，以确保费用支付合理和必需，
（2）进度控制目标
以施工协议约定工程工期为控制目标，监理工程师进度控制关键是经过对施工单位施工进度计划进行审批，对计划实施过程监控和依据实际进展对计划进行调整来实现。施工进度计划由施工单位依据承包协议中承诺工期来编制，经监理工程师审批后实施，监理工程师应依据施工实际进度定时对照实际值和计划值偏差，分析原因，督促施工单位并做出调整方法。
（3）质量控制目标总目标：
四、监理工作步骤图
附图1：给水管道工程质量监理工作步骤；
附图2：给水构筑物质量监理工作步骤。
五、监理工作方法、关键点、方法
（一）进度控制
1．进度控制方法和关键点
1搜集信息
(1)了解工程承包协议中相关进度承诺和奖罚方法;
(2)按协议和施工组织设计内容检验施工单位管理机构及人员配置;
(3)依据工程项目找出关键工序,确定作业面和决定是否能够采取流水线平行施工;
(4)对建设单位总进度目标和分阶段进度目标要心中有数;
(5)掌握施工单位进度计划和施工组织设计;
(6)在施工过程中了解天天.每七天完成工程量,每七天所进材料数量.成品等情况
进场时审核
a.总进度计划;b.年进度计划;c.材料供给.采购.进场
计划和机具设备安排进场计划
审核施工过程中审核
a.季度.月度进度计划;b.技术核定单审核;
b.施工单位相关进度汇报审核和统计 统计统计是监理工程师对进度控制基础工作,统计分层次,有队.小组,统计内容包含完成工程量,进场材料数量,日期,流向,天气情况,进场机具,设备型号数量和时间,施工情况
3进度报表各类进度报表是进度控制工具,报表分两类:
一是过程控制中监理统计台帐,施工统计和施工单位施工日志;
二是施工单位和监理每个月上报相关进度报表;
监理将每个月完成工程量,形象进度表附在监理月报后报建设单位有下列情况时通常发出监理业务联络单
a.发觉实际进度和计划进度脱离偏差较大;
b.估计工期完成有难度,关键工序进度控制不严,且无对应方法;
c.现场人力,机具等资源和计划不符,将影响进度完成;
d.施工相互干扰,现场协调不力。
有下列情况时可发出监理备忘录给建设单位和相关单位
a.现场搬迁,场地交接慢;
b.图纸发放不立即,变更或汇报回复慢;
c.配套施工单位进场慢;
d.监理对进度估计及下阶段安排想法
有下列情况时可发出监理停工复工通知单
a.现场进度严重脱节,无方法或施工单位能力不够;
b.现场发生质量,安全问题或有安全隐患;
4 监理指令和会议有下列情况时监理组通常召开专题会
a.关键工序施工前;
b.配套单位进场及施工时,各项目协议同时施工,同一工作面内各施工单位相互交叉施工;
c.进度脱节
2．监理对进度控制所采取方法
组织方法监理组对施工单位管理人员和管理制度进行审核，是否有专员管理进度和对应组织技术准备技术方法
(1)认真学习图纸,发觉问题会审图纸时提出,不至于施工时卡壳,影响进度;
(2)对现场施工工艺方法,施工次序认定和机具设备选择,监理首先考虑技术上可行,满足规范和使用要求协议方法
(1)监理工程师首先明确协议工期和各阶段进度目标;
(2)监理工程师安照施工计划立即进行质量检验和隐蔽工程验收
经济方法
(1)进场时,监理搞清协议条款,检验施工单位多种手续是否完备;
(2)施工过程中,经过施工月报审核,把握工期关;
(3)施工单位延误工期又不采取补救方法,监理单位可按协议条款和施工单位解除协议,施工单位退场后还要负担由此造成损失费用
（二）造价控制
1．监理工作方法、关键点：市政工程投资是指建设单位用于土建和安装工程方面投资，市政工程造价控制是在项目决议阶段、设计阶段及施工阶段把建设项目投资发生控制在同意投资限额之内。其中施工阶段可细分为招标、施工及保修三个阶段，是项目实施关键阶段，也是投资发生关键阶段，监理工程师必需随时纠正发生偏差，以确保项目造价管理目标实现，以求在建设项目能合理使用人力、物力、财力，取得很好投资效益和社会效益。
2．监理对造价控制关键方法施工阶段组织方法
(1)编制施工阶段造价控制具体工作步骤图
(2)在项目监理班子中落实造价控制人员
经济方法
(1)进行工程量复核(2)复核计量支付证书
(3)在施工过程中进行动态造价跟踪
(4)定时向建设单位提交控制报表
(5)编制施工阶段具体费用支出计划,控制其实施,做好一切付款复核工作
(6)审核完工结算技术方法
(1)对设计变更进行技术经济比较
(2)继续寻求经过设计挖潜以节省投资可能性
协议方法
(1)参与处理索赔事宜
(2)参与协议修改.补充工作,着重考虑其对造价影响
（三）质量控制
1．常见建筑材料、半成品及成品
（1）对材料监督、抽检和测试
a．对材料监理应贯穿于施工全过程，监理工程师有权在任何时候进行检验、抽样测试或复试；
b．经过抽检和复试不合格材料不管是何种供料方法，均不得用于工程；
c．经过抽检和测试，符合标准材料应由监理工程师签字确定后方可使用；
d．要预防不经监理审检就“先斩后奏”违规做法。
2．测量放样
（1）监理关键点
a．监理工程师应要求承包人熟悉图纸，掌握测量需用相关数据和内业等相关准备工作后，经监理工程师审查同意后方可进场进行测量放样；
b．检验测量仪器：钢尺、经纬仪、水准仪等是否校验合格；
c．监理校验统计应保留，作为施工方认可依据；
d．校验建设单位提供坐标控制点及水准点；
e．对管道轴线控制桩、攀线桩及临时水准点设置合理性要加以认定及校验。
（2）许可偏差
1 水准测量高程闭合差 ±12 L (mm) 水准仪
2 导线测量方位闭合差 ±40 n (mm) 经纬仪
3 导线测量相对闭合差 1/3000 经纬仪或全站仪
4 直线丈量测量 1/5000 钢尺或全站仪
5 综合性工程宜使用两个以上永久水准点进行校验;两个以上施工单位共同施工工程,其衔接处相邻设置水准点和控制桩应相互校验并调整;管道沿线临时水准点通常每200 米不少于1 个.
3．给水管道各工序控制关键点、许可偏差
（1）沟槽开挖
a．监理关键点：
i．检测沟槽高程、中线每侧底宽，注意不使槽底土受扰动；
ii．沟槽支撑选择：地下水位<槽底，开挖直槽，不设支撑；沟槽较深，条件许可，通常采取大开挖；当受条件限制，宜分层开挖；在分层开槽和下槽采取直槽支撑；沟槽帮坡和槽层沟留台宽度应符合设计或技术规程要求；
iii．机械挖槽时审查是否符合安全操作规程；
iv．审查冬、雨季施工技术方法是否确保沟槽质量；
v．监理应常常检验巡视工地，对现场安全施工进行动态监控；
vi．给水管道在每个试验段两端，预留大于8m 原土不挖，作为水压试验后座，试验段长度＜1000 米。
b．质量标准及检验方法检验频率 检验和认可量测项目范围 点数 许可偏差 检验方法 检验程序 认可程序
1 槽底高程 两井之间3 点 ±20mm 水准仪测量
2槽底中线每侧宽两井之间不少于要求挂中心线用尺量每侧计3 点
3 沟槽边坡 两井之间不陡于要求用坡度尺检验每侧计3 点监理人员在场,承包人检测填写报表,由监理员签署评语及姓名须经监理工程师书面认可
4 槽底土壤不得扰动,严禁超挖后用土回填;槽底应清理洁净且不浸水
（2）管道基础
a．监理工作关键点：
i．复检或复测多种基础砼配合比及其抗压强度或地基压实度。
ii．认真验槽；
iii．旁站基础施工，且在砼浇筑完成后12 小时内不得浸水，以防基础不实而引发管道变形。
b．质量标准及检验方法
1 砼抗压强度 100m 1 组 不低于设计要求 试块检验中线每侧宽 不低于设计要求挂中心线用尺量,每侧计1 个点
2垫层高程10m 1 点0，-15 水准仪测量中线每侧宽 10m 2 点 +10，0
挂中心线用尺量,每侧计1 个点
3 高程 10m 1 点 0，-15 水准仪测量基础厚度 10m 1 点 大于设计要求 用尺量,
4 蜂窝麻面 两井间 每侧一点 1% 用尺量
（3）管道安装
a．监理工作关键点
（a ）给水管道：i．监理工程师审查承包人开工申请，审批能否开工；
ii．监理员在施工前复查承包人对每根管子外观检验是否符合设计要求和施工要求；
iii．监理员督促承包人在管子套接时必需符合下列要求：胶圈不许可扭曲，必需进入承口工作面；二是胶圈不许可有从插口凸箍上向外翻现象。当监理员发觉不符合上述情况之一者，必需令承包人将管子退出重装，直至合格为止。完工后，监理员实地复测管道中线位移、插口插入承口长度和胶圈位置。
b．质量标准及检验方法
（4）管道接口
A．给水管道接口监理关键点、许可偏差
a．监理要求承包人做到法兰盘试压力应大于等于管道水压试验压力，盘面应平整、无裂纹，密封面上不得有疤、砂眼及辐射沟纹；钻孔位置应正确，法兰盘密封面和管轴线垂直，许可偏差在设计要求值内或直径≤300mm 为1mm，直径＞300mm 为2mm，法兰盘加工后厚度偏差应小于15mm；螺栓螺母丝纹号一致。
b．监理员复查承包人两法兰盘面应平行，法兰和管中心线垂直；管件和阀门等不变生拉应力；螺栓应露出螺母外最少2 扣丝，但其最多不宜大于螺栓直径1/2。
（5）给水管道水压试验
a．监理工作关键点：监理工程师审查承包人进行水压试验要求、标准、要求和相关准备工作，经审查同意后承包人方可进行水压试验，具体要求承包人做好以下工作：
i．试压段长度按设计要求或不得超出1000 米；
ii．检验分段试压应考虑问题是否一一落实，是否符合设计要求；
iii．检验落实试压打泵前复查和准备工作；
iv．检验打泵盖堵及接头是否符合设计要求和相关要求；
v．审查试压后背、管件、支墩是否符合设计要求；
vi．做好压力表检验校正，做好放水排气设施等准备工作；
vii．串水后试压管段宜保持0.2～0.3MPa 水压浸泡，时间为铸铁管24 小时；
viii．水压试验应在管子胸腔填土后进行，接口部位是否填土应依据实际情况确定；
ix．水压试验开始时应逐步升压，每升一次以0.2MPa 为宜，每次升压后没有问题再继续升压；
x．放水法测定管道渗水量。其程序是：水压加至试验压力后，停止加压并开始统计时间、压力和降压0.1MPa 所用时间t1(分钟)；将水压重新升至试验压力，停止加压并打开水龙头放水入量桶，防水至降压0.1MPa 为止，统计降0.1MPa 所用时间t2(分钟)，量桶中水量Q(L)，依据试压段长度L（米）及t1、t2、放水量Q，即可计算
试压管道渗水量
t t L
q Q 1000 1 2 −= （单位是L/min/km）。
b．试验压力
钢管标准工作压力P≮0.9试验压力 P< 1.0
（7）给水管道冲洗消毒
监理工作关键点程序 注意事项
1．准备工作
1)在消毒前两天,和管理单位联络,取得配合
2)配置漂粉溶液
2．泵入漂粉溶液
打开放水口和进水处阀门,依据漂粉溶液浓度,泵入速度,调整闸门开启程序控制管内流速,以确保水中游离氯含量每升25-50mg
3．关闸 应在放水口放出水游离氯含量为每升25mg 以上时，方可关闸
4．泡管消毒 24 小时以上
5．放净氯水、放入自来水关闸并存水24 小时
6．取水化验 由管理单位进行，符合标准才算完成
（8）沟槽回填
a．监理工作关键点
i．沟槽回填，对不一样部位有不一样要求，沟槽回填土划分为胸腔、管顶以上500mm 及管顶500mm 以上三部分。监理员在分层回填土时，复核检测承包人对沟槽胸腔、管顶以上500mm 及管顶500mm 以上各部分不一样压实度要求和不一样压实方法是否符合规范、规程和设计要求，使其达成最好压实度；
ii．检测最好压实度，确保土壤最好含水量和对应最大干密度；
iii．检测分层回填虚铺厚度，检验夯压机具和对应碾压遍数和外观要求，沟槽两侧同时回填，其差不得超出300mm，并用木夯轻夯至蛙式打夯机扎实。夯时应夯夯相连，不得漏夯；在胸腔以上部分回填，检验分段搭接处是否符合要求，压路机碾压应重合200-300mm。
iv．检测压实度是否符合设计要求。
b．质量标准，检验方法
1 胸腔部分 >90两井之间每层一组（3 点）用环刀法检验
2 管顶以上500mm >85两井之间每层一组（3 点）用环刀法检0-800mm高级路面>98次高级路面>95过渡式路面>92
3深度计当年修路按路槽以下>1500mm每层一组（3 点）用环刀法检验
4．给水构筑物监理关键点、许可偏差。
（1）基础
A．基础定位放线质量监理工作关键点：监理工程师应要求承包人根据设计要求进行定位测量，监理工程师选择检测位置，承包人复测，监理旁站。
B．基坑开挖监理关键点
a．施工排水：基坑遇有地下水时监理工程师应要求承包人员降低地下水位再进行开挖，使基础建筑在干燥稳定原土之上，以确保坑底地基承载力。施工时监理工程师要求承包人将地下水位降至坑底以下不少于0.5 m，以确保在无水状态下进行开挖。
b．基坑尺寸和边坡：监理工程师应要求承包人正确选定基坑边坡开挖尺寸，为构筑物施工发明方便条件，确保工程质量和施工安全。
C．基础垫层监理关键点：监理工程师应要求承包人确保砼基础质量达成协议要求，不得有石子外露、脱皮、裂缝等现象。伸缩缝位置正确，垂直贯通。
D．基坑回填关键点：要求承包人用同类土筑填，严禁不均匀填筑材料，混杂使用，每层回填厚度依不一样情况按规范要求确定。回填时，监理旁站，承包人应采取方法预防地下水流入，并预留一层下沉高度（通常沉降量不超出填方高度3%）。地下部分质量经监理工程师认可后，应要求承包人立即进行回填。填土应分层扎实，承包人自检，监理旁站。
E．许可偏差
1 轴线位移：每条轴线用经纬仪测量
2 高程： ±5 每条轴线用水准仪测量
3 轴线距离相对误差 ≯1/5000 每条轴线 用钢尺量
基坑开挖质量监理汇总
1 轴线位移 50 用经纬仪测量,纵横各计1 点土方 ±20
2 基底高程石方 +20，-200用水准仪测量
3 基坑尺寸 不少于要求用尺量每边各计1 点
4 基坑边坡 不少于要求每座用边坡尺量每边各计1 点
基础垫层质量监理汇总
灰土密实度 ≥95% 每座 3 用环刀法
1 垫层高程 0，-15用水准仪测承包人检测，监理人员抽检应得到监理工程师认可砼抗压强度不低于设计标号每台班1 组 标准养护
2基础麻面面积 <20% 用尺量麻面面积承包人检测，监理人员抽检应得到监理工程师认可。
填土质量监理汇总
1 密实度有地面散水≥95 每个构筑物每层3 点用环刀法检测监理承包人共同送样取样,承包人专业监理工程师认
2 密实度 ≥90送样取样,承包人做试样并填表工程师认可
