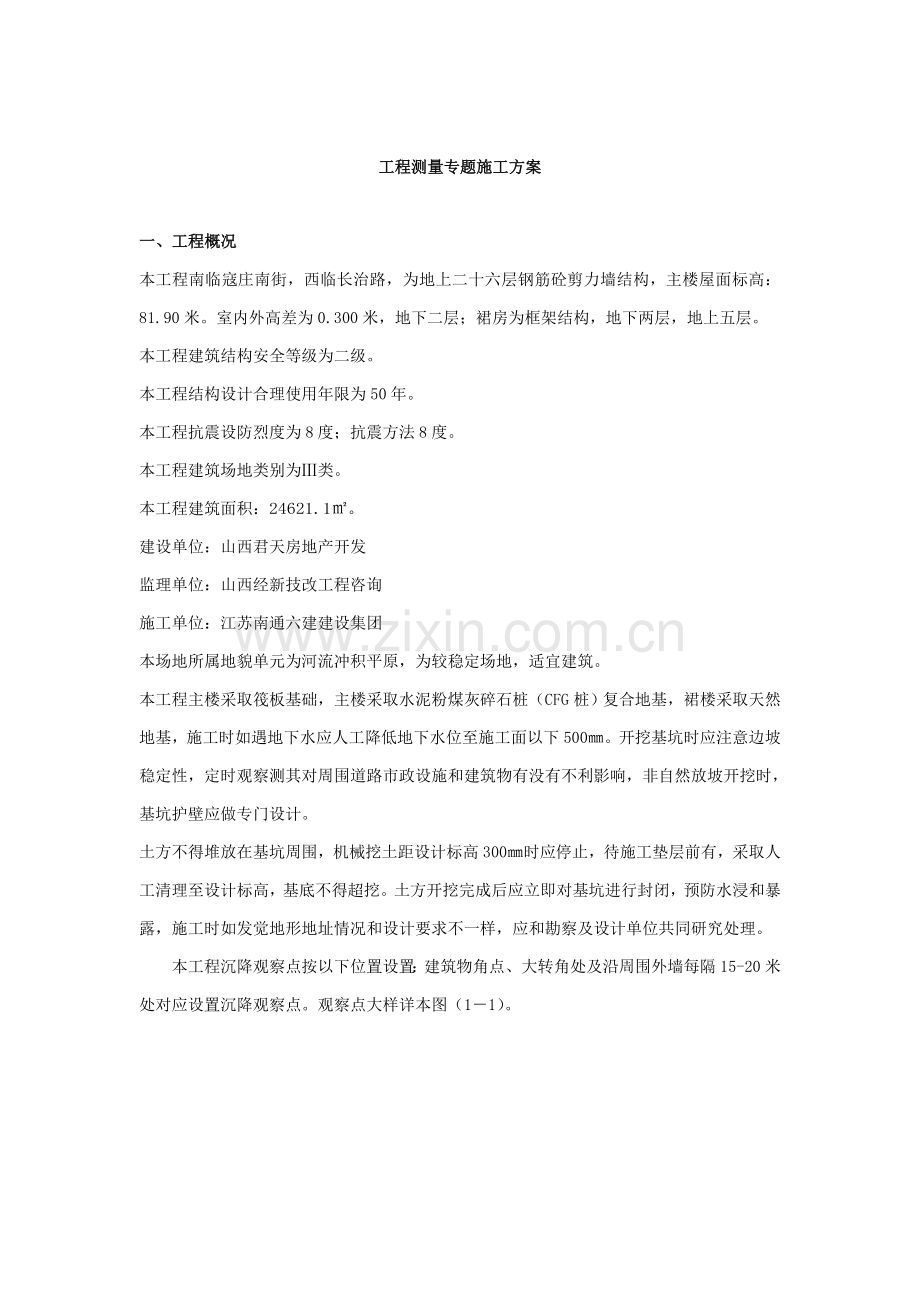

太原佳合美地花园商住楼项目工程测量方案江苏南通六建建设集团工程测量专题施工方案一、工程概况本工程南临寇庄南街，西临长治路，为地上二十六层钢筋砼剪力墙结构，主楼屋面标高：81.90米。室内外高差为0.300米，地下二层；裙房为框架结构，地下两层，地上五层。本工程建筑结构安全等级为二级。本工程结构设计合理使用年限为50年。本工程抗震设防烈度为8度；抗震方法8度。本工程建筑场地类别为类。本工程建筑面积：24621.1。建设单位：山西君天房地产开发监理单位：山西经新技改工程咨询施工单位：江苏南通六建建设集团本场地所属地貌单元为河流冲积平原，为较稳定场地，适宜建筑。本工程主楼采取筏板基础，主楼采取水泥粉煤灰碎石桩（CFG桩）复合地基，裙楼采取天然地基，施工时如遇地下水应人工降低地下水位至施工面以下500。开挖基坑时应注意边坡稳定性，定时观察测其对周围道路市政设施和建筑物有没有不利影响，非自然放坡开挖时，基坑护壁应做专门设计。土方不得堆放在基坑周围，机械挖土 距设计标高300时应停止，待施工垫层前有，采取人工清理至设计标高，基底不得超挖。土方开挖完成后应立即对基坑进行封闭，预防水浸和暴露，施工时如发觉地形地址情况和设计要求不一样，应和勘察及设计单位共同研究处理。本工程沉降观察点按以下位置设置：建筑物角点、大转角处及沿周围外墙每隔15-20米处对应设置沉降观察点。观察点大样详本图（11）。116 钢筋端头磨圆50200 60500 室外地坪 室外沉降观察点大样（11）2、沉降观察按建筑变形测量规范JGJ8实施。 二、 编制依据 1.2.1 本工程应用国家现行施工操作规范、施工验收规范、质量检验评定标准、工程质量实施细则，和相关技术文件。序号类 别规 范、规 程 名 称编 号1国家建筑工程施工质量验收统一标准（GB50300-）2国家地基和基础工程施工质量验收规范（GB50202-）3国家工程测量规范（GB50026-93） 三、测量施工方案3.1.1 建立施工测量小组建立施工测量小组负责中央华庭1#工程定位放线、标高传输、变形观察等施工测量工作。人员由23名专业测量人员组成，项目技术员张成雄任组长。要求施工测量人员要含有高度责任心，认真学习测量规范，熟悉设计文件，掌握施工计划，结合现场条件，精心放样，并随时检验、校核，以确保工程质量和施工顺利进行。3.1.2 建立健全施工测量管理制度建立健全施工测量管理制度，是搞好施工测量和提升施工质量前提和保障。管理制度包含：（1）施工测量管理机构设置及其职责。（2）各级岗位责任制度及职责分工。（3）测量结果及资料管理制度。（4）自检复线及验线制度。（5）交接桩及护桩制度。（6）仪器校检及维护保管制度。（7）仪器操作及安全作业制度。3.1.3 对施工测量统计、计算基础要求3.1.3.1 对施工测量统计要求：（1）测量统计应原始真实、数字正确、内容完整、字体工整。（2）统计应使用要求表格，表中项目要统计完整。（3）统计应在现场随测随记，不准转抄。（4）统计中数字取位应一致，并反应观察精度。（5）应现场勾绘统计中草图，并标注清楚、具体。（6）测量中多种统计、计算手薄应妥善保管，工程结束后统归档。3.1.3.2 对施工测量计算要求（1）施工测量多种计算应依据可靠，方法正确，计算有序，步步校核，结果可靠。（2）在计算之前应对多种外业统计、计算进行检核，严防测错、记错或超限出现。（3）计算中应做到步步校核，校核方法可采取复算校核、对算校核、总和校核、几何条件校核和改变计算方法校核。（4）计算中数字取位，应和观察精度相适应，并遵守数字“四舍、六入、逢五单进双不进”取舍标准。3.1.4 测量仪器选择和使用本工程选择：天津欧波精密仪器股份生产 （FDTL20L）电子经纬仪，仪器号85142，精密度：（2）。实施标准Q/12NK4025-2A，生产日期：4月。自动安平水准仪壹台（天津通立达测绘仪器配件厂生产），型号DSA320，工程测量规范：5002693.工具准备：钢卷尺（50m）一把（测量专用一把），弹簧秤一个，对讲机两部。3.1.5 施工前准备工作1 . 在施工准备阶段，测量人员要严格审查图纸，掌握工程建设规模、要求，和和周围建筑物、构筑物关系，施工前认真察看和复核由设计单位移交测量控制点点位、数据。在已经有控制点基础上，要依据设计和施工要求，结合现场具体情况，对桩标不稳定，被移动或测量精度不符合要求按施工测量要求进行补测、加固、移设或重新测定，并制订严密施工测量方案，确定坐标系统和高程基准，建立施工控制网。2. 对使用测量仪器进行全方面检修、检定，包含经纬仪、水准仪、塔尺、钢卷尺等。3 . 依据施工方案，计算测量放样数据，并进行校核。4 . 准备测量放线用工具，包含：钢卷尺、木桩、铁钉、锤、红蓝铅笔、线板、锯、对讲机、油漆、毛笔等。3.1.6 建立施工控制网施工控制网是为本工程施工放样而建立，按三角网平面控制测量三等技术指标确定。本工程放样，遵照“由整体到局部、由高级到低级、先控制后碎部”标准。通常首先建立施工控制网，由施工控制网放样本工程桩位，再依据桩位几何关系，由主轴线放样出辅助轴线，最终放样出建筑物细部位置。采取这么放样程序，能确保放样各元素间几何关系，确保整个工程和各建筑物整体性和流畅性。根据勘察设计单位提供建筑总平面图和测图控制网中新设置基线桩、水准标点和关键标志保护桩，进行三角控制网复测，并依据建筑结构精度要求和施工方案，补充加密施工所需要多种标桩，建立满足施工要求平面和高程施工测量控制网，并进行平差计算。3.1.6.1 建立施工平面控制网平面控制网是工程场区内桩位施工定位基础依据。施工控制网点应位置合适，坚固稳定，使用方便，便于保留且密度也应较大，方便使用时有灵活选择余地。依据本工程特点及施工现场条件，并充足考虑施工次序、施工方法和施工场地部署情况，本工程施工平面控制网布设为小三角控制网，并依据工程对控制点位埋设要求，在张骞大道和文化路轴线衔接处两端分别埋设控制点，方便正确地标定工程位置，降低放样测量误差。建立施工平面控制网时应注意以下事项：（1）应严格根据工程性质对控制网精度要求建立对应等级施工控制网，并进行平差计算以满足工程限差要求，确保工程质量。（2）为了能使三角点长久保留和使用，首先应依据总平面图进行选点设计，然后到实地查对并修改落实点位。（3）小三角点之间应确保通视良好，便于埋设标志和观察作业，并应考虑便于加密和扩展。（4）小三角点选定后，应埋设永久性标石一块，顶面需平整，且标志显著，并刻凿点号。标石埋设方法图1-2所表示。图1-2 三角控制点详图（5）为确保角度观察质量，要选择很好天气和成像良好时间进行。观察前应检验目标是否偏心，经纬仪要正确对中、整平。（6）小三角网角度观察应采取回测法，其测回数及测量限差应符合三角测量技术要求。3、1.6.2 建立施工高程控制网0.000点由建设单位确定，并确定为固定标高，同时利用水准点为高程控制依据，并在现场四面不宜破坏地方设置半准永久性水准点，从而形成闭合水准测量控制网，并常常校核。1 .基准点和施工水准点埋设形式：采取混凝土标石。（图1-3）图1-3 水准基点详图2 . 水准测量操作中应注意事项：(1)测量前应检校好仪器及塔尺；(2)应在坚实地面上设站和选定转点，并尽可能使前后视距相等；(3)视线长度通常在50m以内，视线高度高于地面通常大于0.3，瞄准和读数时，要仔细对光，消除视差；(4)读数前应严格检验管水准气泡居中，读数后应立即检验气泡位置，读数不要遗漏数或零；(5)标尺要严格扶直，仪器搬站时，前视尺垫不能动，但能够将标尺取下，待下站观察时，再将标尺放上；(6)观察时间应选在成像清楚稳定时，中午温度高、折光强时不宜观察，阳光较强时应使用测伞；(7)观察时做到仪器、标尺、测站、线路、人员五固定且遵照“后、前、前、后”观察次序；(8)在同一测站观察时，不得两次调焦；(9)转动仪器倾斜螺旋和测微鼓时，其最终施进方向，均应为旋进。3.1.7 施工放样在进行放样之前，测量人员首先要熟悉建筑物总体部署图和细部结构设计图，依据由整体到局部标准，以控制网作为放样依据，找出关键轴线和主关键点设计位置，和各部分间几何关系，再结合现场条件和控制点分布，研究并采取适宜放样方法。3.1.8.高程放样 (1) 应用几何水准测量方法放样高程应用几何水准测量方法放样高程时，首先应将高程控制点以必需精度引测到施工区域，建立临时水准点。临时水准点密度应确保只架设一次仪器就能够放样出所需要高程。依据已知水准点高程，放样设计高程方法图1-4所表示：图1-4 高程放样图图中HA为已知水准点高程，a为已知点上水准尺读数，仪器视线高Hi=HA+a。若待放样点设计高程为H，则可计算出待放样点上水准尺读数b=Hi-H，然后中下移动水准尺使仪器照准B尺上读数为b，并将其零点标定出来，此点即为设计高程放样点。当HBHi时，依据现场条件，可将尺子倒立，使视线对准B尺上读数b，这时尺子零点高程即为待放样点高程。(2) 用悬挂钢尺或三角高程放样方法放样高程悬挂钢尺法，所采取钢尺应经过检定并有其尺长更正方程式，施测时应统计气温并对钢尺施加标准拉力。图1-5所表示：A为已知水准点，钢尺悬挂完成，置镜于I1点，观察A点水准尺读数a，再观察钢尺上读数c；将仪器转移到I2点，先观察钢尺读数d，再观察B点水准尺读数b，则B点高程为：HB = HA b + a +（d c）每一悬挂钢尺水准测量应进行4测回观察，测回间较差应小于=4MD。图1-5 悬挂钢尺放样高程图3.1.8 沉降观察依据建筑变形测量规范JGJ8要求和要求，该工程在建筑物角点，大转角处及沿周围外墙每隔1520米处均设置沉降观察点。3.1.8.1 沉降观察点标志：（详见图11）四、轴线投测方法4.1.1首先依据场区平面轴线控制桩和基础开挖平面图，测放出基坑开挖上口线及下口线，并用白石灰撒出。当基坑开挖到靠近坑底设计标高时，用经纬仪分别投测出基坑边线和集水坑控制轴线，并打控制桩指导开挖。4.1.2待垫层、防水层、保护层完成后，依据基坑边上轴线控制桩，将经纬仪架设在控制桩位上，将所需轴线投测到施工平面层上，在同一层上投测纵、横轴线不得少于2条，以此作角度、距离校核。一经校核无误后，方可在该平面上放出其它对应设计轴线及细部线。并弹墨线标明作为支模板依据。模板支好后，应用经纬仪架检验上口位置。在各楼层轴线投测过程中，上下层轴线竖向垂直偏移不得超出4mm。对电梯井位平面控制，在测量放线中是一个应该注意问题，在电梯井位周围设置纵、横控制轴线各一条,确保电梯井平面位置正确性。竖向投测前，应对钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网精度，以确保轴线竖向传输精度。轴线控制点投测，采取激光准直仪，先在底层基点处架设激光准直仪，调校到准直状态后，打开激光电源，然后在楼板开口处用接收靶接收。经过无线对讲机调校可见光光斑直径，达成最好状态时，通知观察人员逆时针旋转准直仪，这么在接收靶处就可见到一个同心圆(光环)，取其圆心作为向上投测点，并将接收靶固定。一样措施投测下一个点，确保每一施工段最少4个点，作为角度及距离校核依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。4.1.3在施工过程中，每当施工平面测量工作完成后，进入竖向施工，在施工中，每当柱（剪力墙）浇筑成形拆掉模板后，应在柱（剪力墙）侧平面投测出对应轴线，并在墙柱侧面抄测出建筑层标高+1000线，以供下道工序使用。4.1.4当每一层平面或每段轴线测设完后，必需进行自检、自检合格后立即填写报验单，报送报验单必需写明层数、部位、报验内容并附一份报验内容测量结果表，方便能立即验证各轴线正确程度情况。五、 0.00以上施工测量建筑物施工时测量关键工作就控制竖向偏差，也就是说怎样将地下基础轴线控制点正确地向地上各层引测问题，具体引测方法步骤：5.1.1平面轴线控制点引测方法分别置电子经纬仪于地下轴线控制点，经严格整平对中后，利用铅直法经过+1层以上各层200200mm预留洞，将基础矩形控制点投于+1层以上板上，然后移经纬仪于该层，置仪器于板上基点上，观察四个内角和丈量四条边长，达成精度后，在混凝土面上投点，进行细部放样。5.1.2、+1层以上各层标高控制测量方法：为确保提升各层标高施测精度，+1层以上各层标高测量由-1层(顶板)二个水准点引测。1)高差测量：由-1层水准点向上经过+1层以上各层中心预留洞垂直向上引测混凝土表面(侧面)丈量高度，并在所丈量处划标识，做为立塔尺依据，该点标识高程。2)、测量高差校核置水准仪于N层混凝土面上，在基点塔尺读数，测二点视线高程之差不超出5mm时丈量合格，不然，重新丈量，直到合格为止。3)、+1层以上各层标高测量：在标高测量之前应了解所测层混凝土面结构标高，然后依据水准仪二点视线平面高程在钢筋上测+1m标高红漆为记。4)、高程传输在第一层墙板和平台浇筑好后，从下面已经有标高点(通常是1米线)向上用钢尺沿柱身量距。5.1.3降低误差方法：误差产生关键是：仪器误差、观察量者器官判别能力，观察外界影响等。仪器误差尽可能完善观察方法(正倒镜观察)，仪器要定时检验校正保持良好状态，除固定专员观察外，观察者不停提升本身技术水平，提升观察精度，外界影响误差，在投点过程中应尽可能降低外界影响，提升观察精度。1)、标高竖向传输，用钢尺从首层起始高程点竖直量取，当传输高度超出钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差更正。2)、由三处(选择三个内控点)分别向上传输，3)、施工层抄平之前，应先校测首层传输上来三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时，应尽可能将水准仪安置在测点范围中心位置，并进行一次精密定平，水平线标高许可误差为3mm。 5.1.4、 标高标识l 结构主体标高标识：用水准仪依据高程控制桩基准点，在墙板或柱外侧正确地测设起始标高线（本层结构标高+1.00m标高线），各层标高线均由此起始标高线向上直接量取。l 室内标高控制：主体结构模板及支撑系统拆除后，在砌体工程开始之前，立即引测标高控制线（本层建筑标高+1000线）至各结构侧面上。六、沉降观察周期和时间：l 依据施工图要求进行部署。沉降观察钉依据施工图要求埋设在建筑物混凝土柱子（墙板）内，其周围设钢板加以防护，以预防被冲撞。l 沉降观察工作做到“四定”。即使用固定人员观察和整理结果；使用固定水准仪和塔尺；使用固定水准点；按固定方法和路线进行观察。l 沉降观察应在早晨进行，采取光学测微法测量。l 观察应在成像清楚稳定时进行，观察结果应立即整理结果，并绘制沉降观察曲线图。l 沉降观察点设置稳固后立即进行首次测定，主体结构（含地下室）每施工一层观察一次，主体结构施工完成后每个月观察一次，直到完工移交甲方。完工后检测由业主负责，完工后第十二个月观察最少4次，第二年不少于2次，以后十二个月一次，在移交甲方前立即按要求提供建筑物平面图，沉降观察统计和观察点和沉量曲线图等结果。沉降观察时间和次数，应依据工程性质、工程进度、地基土质情况及基础荷重增加情况等决定。注意事项：检验仪器正确性，按操作规程作业；做好测设平面控制点原始统计，绘制结果图；加强自检、互检、复检；测量控制点结果图发至各相关部门；珍惜仪器，注意安全，明确责任。
