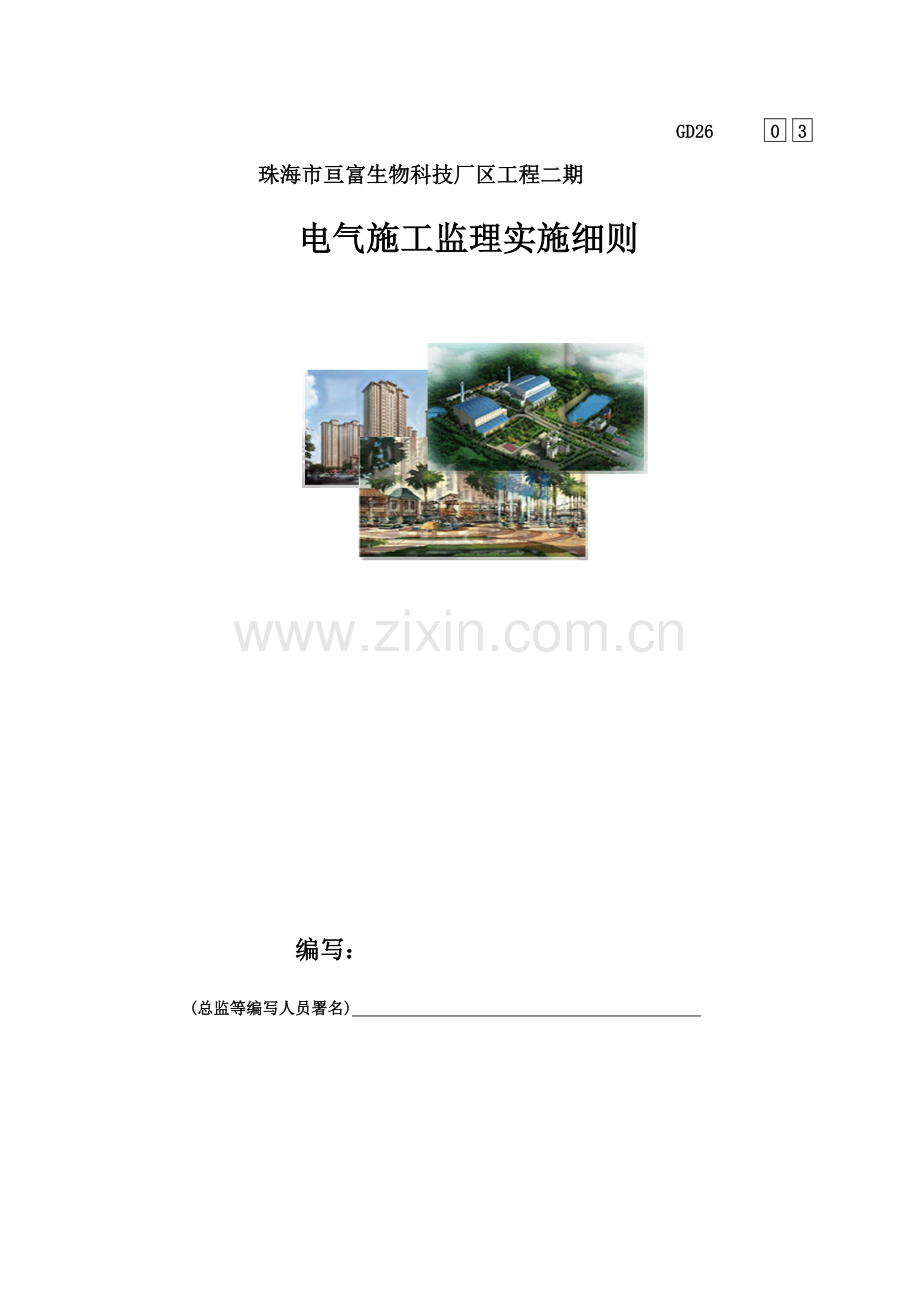

电气综合项目工程监理实施工作细则.docx

GD2603 珠海市亘富生物科技厂区工程二期 电气施工监理实施细则编写：(总监等编写人员署名) 审批：(企业技术责任人署名) 深圳市中弘策工程顾问项目监理部20（项目章） 年 4 月26日目 录一、工程概况及专业特点3二、电气监理工程质量控制依据3三、监理工作步骤31、 工程变更程序 42、 材料、构配件、设备验收程序 53、 电气材料设备现场检测 6四、隐蔽工程验收程序7五、监理工作控制关键点、工作方法及方法81、 接地装置、防雷引下线、均压环、等点位、避雷网、金属结构门窗接地安装质量，接地电阻测试。 82、 多种电线导管、盒安装质量 93、 成套配电柜、控制柜、（屏、台）和动力照明配电箱（盒）安装质量 104、 电缆桥架金属电缆导管安装质量 115、 管内穿线、电缆敷设安装质量- 116、 开关、插座、一般灯具、应急灯具安装质量 137、 电缆头制作、接线和线路绝缘测试 138、 照明通电试运行 149、 电动机安装及试运行- 1410、 弱电系统安装 1411、 消防报警系统安装质量 14 *城工程电气专业监理实施细则一、工程概况及专业特点：*城工程在青岛市崂山区李山东路东侧，本工程建筑总用地2.66095公顷，建筑面积80137.67平方米，地上66479.0184平方米，地下13658.65平方米。本工程为住宅小区，包含八栋高层住宅，一栋二层会所，高层建筑分类为一类住宅楼，耐火等级为一级，二层会所耐火等级为二级，地下室耐火等级为一级，停车数量地下300辆，地上165辆，住宅共687户，居住人数2408人。本工程在地下车库设一座10KV变配电所，分别由当地两座35KV变电站引线引来两路10KV高压专线作为正常电源和备用电源，本建设住宅用电指标为每户6KW/4KW。二、电气监理及工程质量控制依据：建筑电气工程施工质量验收规范GB50303-建设工程监理规范GB50319-电气安装工程电气设备交接试验要求GB501509-91火灾自动报警系统施工说明及完工验收要求GB50166-92电缆线路施工说明及施工验收要求GB50168-92接地装置施工说明及完工验收要求GB50169-92电梯工程施工质量验收规范GB50310-建筑工程施工质量验收统一标准GB50300-三、监理工作步骤：1、工程变更程序收到电气专业施工图后，首先验证施工图有效性，并依据国家相关标准，熟悉设计文件并对图纸中存在问题向设计单位提出书面意见和提议，并参与由建设单位组织设计交底会和图纸会审。施工单位提出图纸会审/工程洽商统计专业监理工程师审核签字总监理工程师审核签字建设单位审核签字设计单位审核签字变更设计文件批回原件发回原件发回变更提出单位同意设计变更通知单（鲁JJ-014）实施变更文件工程荷载增加、结构改动、关键使用功效改变变更设计文件原施工图审查机构审查经过图ZY12 工程变更程序同意？NY2、材料、构配件、设备验收程序：为确保用于工程材料、构配件和设备符合设计要求，达成合格质量标准，并提供证据。工程物资进场后，经施工单位自检合格后填报材料、构配件进场检验统计表（鲁JJ-002）（或材料、成品、半成品进场验收统计）(鲁SN-008)报电气监理工程师验收，同时附产品合格证、立案证、试验汇报、质量证实文件。设备进场后由施工单位通知建设单位、监理单位、供货单位共同开箱检验并进行统计，按实填写设备开箱进场验收统计（鲁SN-007）签字盖章后方可使用。供货商 承包商 项目监理部 抽检单位自检货物进场 （监理工程师）建设工程施工试验取样送检见证计划表（附录A附表二）合格？运出现场 N Y材料、构配件进场检验统计（鲁JJ-022），材料、成品、半成品进场验收统计（鲁SN-008），设备（开箱）进场验收统计（鲁SN-007）实施抽检 抽检汇报通知监理验收 合格？ N 共 同 验 收 合格？ Y通知供货商 N 签字Y按要求委托质监抽检按要求见证取样送检按要求取样复试 合格？ Y N 材料/构配件/设备报审表（A9）及附件审查确定 签署意见留底存档存档材料使用监督使用图ZY13 材料、构配件、设备验收程序（附电气材料检测方法）电气材料现场检测、PVC管、焊管、镀锌管检测：按批次查验有效证件，符合要求后进行实物外观检验。外观检验：钢导管无压扁，内壁光滑，焊管无质量锈蚀。 镀锌钢管镀层完整，表面无锈蚀。 PVC管外壁应有1米连续阻燃标识和厂标，管壁厚度和直径符合要求，焊弯不扁裂、脆断现象。2、 电线电缆检测：按批次查验合格证，有生产许可证编号按从额定电压450/750V及以下聚氯乙烯绝缘电缆GB5023.15023.7标准生产产品有安全认证标志。外观检验：包装完好，抽检电线绝缘层完整无损、厚度均匀，电缆无压扁、扭曲、铠装不松卷、耐热、阻燃电线、电缆外护层有显著标识和制造厂标。现场抽样检测绝缘厚度和圆形线芯直径，误差大于标称直径1%。3、 镀锌制品、扁钢等4、 检测： 按批次查验合格证或镀锌厂出具镀锌质量证实书。 外观检验：镀锌层完整，表面无锈斑、无砂眼。5、 成套配电柜、动力、照明配电箱检测： 查验合格证和随机带技术文件，应有生产许可证和安全认证标志。 外观检验：有铭牌、柜内元件无损坏、接线无脱落、脱焊、涂层完整、无显著撞凹陷。6、 电缆桥架、线槽检测： 检验合格证。 外观检验：部件齐全、表面光滑、不变形、钢制桥架涂层完整、无锈蚀、无扭曲变形、表面不划伤。7、 开关、插座检测： 合格证、安全认证标志齐全，外观检验合格。 对开关、插座电气和机械性能进行现场抽样检测，要求以下：A、不一样特征带电部件间电气间隙大于3mm，绝缘电阻大于5M。B、用自攻锁紧螺钉或自切螺钉安装，螺钉和软塑固定件旋合长度大于8mm。软塑固定件在经受10次拧紧退出试验后，无松动掉渣、无损坏现象。C、金属间相旋合螺钉、螺母，拧紧后完全退出，反复5次能正常使用。8、 配合好主管部门对电器材料抽检及见证取样送检。四、隐蔽工程验收工作程序：为了严格按规范规程和有文件要求隐蔽工程内容立即进行隐蔽工程检验验收，并形成隐蔽工程验收统计，确保隐蔽工程符合设计要求，施工质量达成规范合格要求。 隐蔽工程施工完成，施工单位自检符合设计和规范要求，填写报验申请单（A4）和隐蔽工程验收统计（鲁JJ-037）。项目专业技术责任人签字，监理工程师和施工单位专业技术责任人或专职质量检验员（按要求约请建设、勘察、设计单位参与）对隐蔽工程全方面检验，并按要求抽样检测和统计。检验结果符合设计要求，质量达成规范合格标按时给予确定，同意验收，并填写“隐蔽工程验收会签单”，方可进行下道工序施工，对不符合设计要求或质量达不到规范合格标准部分，应书面要求施工单位整改后再进行验收，直至完全符合要求，再给予签认。隐蔽工程完工自检合格报验申请表（A4）隐蔽工程验收统计（鲁JJ-037）或钢筋隐蔽工程验收统计（鲁JJ-038）或其它专题检验验收统计组织检验验收签字按要求参与验收主持验收参与验收监理工程师通知回复单（A6）合格？ 整改通知 N Y整改签字组织会签归档归档图ZY15 隐蔽工程验收工作程序五、监理工作控制关键点、工作方法及方法:1、接地装置、防雷引下线、均压环、等电位、避雷网、门窗金属结构接地安装质量，接地电阻测试。控制点：接地极位置、间距、数量、材料、埋深、接地极连接方法、焊接质量。防雷引下线检验轴线位置、钢筋数量、规格、搭接长度和接地装置、避雷网、均压环等连接点焊接情况均为控制关键点。方法方法：以上内容位置、间距、数量、材料要符合设计要求。本工程接地装置利用结构基础梁及筏板基础内钢筋焊接而成。接地装置焊接应采取搭接焊。园钢和园钢搭接长度为园钢直径6倍，双面施焊。园钢和扁钢搭接长度为园钢直径6倍，双面施焊。扁钢和扁钢搭接长度为扁钢宽度2倍，不少于三面施焊。交叉钢筋需作电气连接时，应使用10钢筋连接，焊接长度是直径6倍，双面施焊。以上焊接要求焊缝饱满、不咬肉、不夹渣、清除焊药根本，总接地电阻值R1。避雷引下线利用建筑物结构柱内二根主钢筋16mm作为引下线，避雷带和主钢筋可靠焊接、引下线和1#、2#车库基础底盘钢筋焊接为一体为接地装置，而且在地下层外墙合适位置引出-404镀锌扁钢以备和人工接地体联结，按设计要求设测试点。均压环为预防侧向雷击，从一层起(包含全部住宅楼)每一层利用外墙结构圈梁内钢筋（16mm二根）及该层楼板内钢筋作均压环。等电位：总等电位盘、局部等电位盘由黄铜板制成，应将建筑物保护干线、设备金属总管、金属构件等部位进行联结。进出建筑物多种金属管道及电气设备金属外壳接地装置应在进出处和防雷接地装置可靠联结，竖向安装金属管道每隔3.0米用10园钢对应连接一次，且将顶端、底部焊接在预埋防雷接地钢板上，在各层强弱电竖井、卫生间外设局部等电位联接，井内设置-404镀锌扁钢作为强弱电专用接地线。避雷网及门窗接地建筑物顶部避雷针、带等必需和顶部外露金属物体连成一个整体电气道路，和避雷引下线连接可靠。避雷针、带位置正确，焊接焊缝饱满无遗漏、螺栓固定应备帽等防松零件齐全，焊接部分补刷防腐油漆完整。避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N(5Kg)垂直拉力。且建筑四面金属门窗构件、栏杆应于防雷引下线可靠焊接，接闪器周围电气设备金属外壳，建筑物内各竖井、金属管道均应和防雷装置可靠焊接。2、多种电线导管、盒、安装质量：控制点：检验导管品种、规格、安装位置、弯偏度，弯曲半径，连接、跨接接地线、防腐、管盒固定、管口处理、敷设情况、保护层，需要焊接部位焊接质量。方法方法：管线、盒预埋：穿线管预埋连结紧密，管口平滑，管子弯曲处无显著折皱、电气配管保护层厚度大于15mm，PVC管厚度应符合要求，采取阻燃性、埋设在墙内或混凝土内绝缘导管，采取中型以上导管，用于消防报警专业暗敷设时，保护厚度不宜小于30mm。消防报警电路明敷设时，应采取金属管或金属线槽，其表面应涂刷防火涂料。暗配金属管采取套管连接，套管长度应为管外径2.2倍，管口应在套管中心，焊接严密，焊管内壁应防腐处理，镀锌管明设时，应采取螺丝扣连接，管箍、线盒两端采取专用接地卡及截面积4mm2BVR专用接地线跨接，管子入盒处顺直，进盒（箱）内露出长度小于5mm。用锁紧螺母固定，管子露出锁紧螺母纹为2-4扣，PVC管采取器件插入法连接时，结合面涂专用胶合剂。接口牢靠密封。多种导管预埋安装完成后，应做封口封堵处理。凡缩进饰面20mm以上箱盒必需加套盒处理。中型PVC管内径、壁厚尺寸表外径公差中型管最小内径最小壁厚16+0.2-0.313.01.420+0.2-0.316.91.525+0.2-0.421.41.732+0.2-0.427.82.040+0.3-0.435.42.050+0.3-0.544.32.33、成套配电柜、控制柜（屏、台）和动力照明配电箱（盒）安装质量：控制点：开关柜、配电箱型号、规格、接地保护、距地尺寸、基础型钢水平度及接地，箱体垂直度，符合设计要求及规范要求。方法和方法：配电箱应安装端正，固定牢靠、暗装时箱体四面砂浆密实，基板面四面应紧贴墙面，进入箱内配管排列整齐，长度一致，严禁电气焊切割箱体，同建筑物中同类箱体安装高度一致。建筑物照明配电箱应设N（零）线和PE（专用接地）线端子排，各照明支路N线及PE线应经端子排配出。配电箱内配线正确、整齐，并绑扎成束。箱内引出线及引入线应留有余量。箱体及安装板保护接地可靠，并和专用接地螺栓有效连接，配有回路系统图。导线压接牢靠，多股导线应涮锡后再压接，压接导线时不得降低股数。同一端上导线连接不多于2根，防松垫圈齐全。箱内开关动作灵活可靠，带有漏电保护器回路。漏电保护装置动作电流小于30mA，动作时间小于0.1S。4、电缆桥架金属电缆导管安装质量：控制点:检验型号、规格、安装位置、走向、接地、跨接线、消防防火方法，应符合设计要求和规范要求。方法方法：金属电缆桥架及其支架和引入或引出金属电缆导管必需接地（PE）或接零（PEN），且必需符合下列要求： 金属电缆桥架及其支架全长不少于2处和接地（PE）或（PEN）干线相连接。 非镀锌电缆桥架间连接板两端跨接铜芯接地线，接地线最小许可截面积大于4mm2。 镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端大于2个有防松螺帽或防松垫圈连接固定螺栓。电缆桥架安装应符合下列要求： 直线段钢制电缆桥架长度超出30m，应设有伸缩节，跨越建筑物变形缝外设赔偿装置。 桥架弯曲半径符合敷设电缆最小弯曲半径10D。 电缆桥架水平安装支架间距为1.53m，垂直安装支架间距小于2m。 安装在竖井和穿越不一样防火区桥架有防火隔堵方法。、管内穿线、电缆敷设安装质量:控制点：检验规格、型号、设计线路、接头、相色。方法方法：不一样回路、不一样电压等级和交流和直流电线，不应穿入同一导管内，同一交流回路电线应穿于同一金属管内，且管内电线不得有接头。电线、电缆穿管前，应清除管内杂物和积水，管口应有保护方法，不进入接线盒（箱）垂直管口穿入电线、电缆后，管口应密封。当采取多相供电时，同一建筑物电线绝缘层颜色选择应 一致。PE线应黄绿相间色，零线用淡蓝色，相线用：A相-黄色。B相-绿色，C相-红色。桥架内电缆敷设应符合下列要求：大于45倾斜敷设电缆每隔2m处设固定点。出入电缆沟、竖井、建筑物、柜（盘），台处和管子管口处等作密封处理。水平敷设电缆，首尾两端、转弯两侧及每隔5-10m处设固定点，垂直桥架内电缆固定点间距通常为1m。电缆首端、末端和分支处应设标志牌。管内导线（包含绝缘层）总截面不应大于管内截面40%，严禁在管内有接头，应顺直，不得有结扣（死扣）等。桥架内电缆总截面不应大于桥架总截面60%。6、开关、插座、一般灯具、应急灯具安装质量：控制点：检验规格、型号、安装高度、接线位置。方法方法：照明开关开关安装应符合下列要求：同一建筑物开关采取同一系列产品。开关通断位置一致，操作灵活，接触可靠。开关、插座安装位置、标高应符合设计要求，开关边距门框0.150.2m,距地1.3m,通常插座距地0.3m。安装于柱子、墙垛间开关、插座为美观起见，通常居中安装。开关、插座接线正确，压线牢靠，开关必需控制相线，面对插座二孔三孔插座，右孔接相线，左孔接零线，上孔接PE线。灯具固定牢靠可靠，不使用木楔，每个灯具用螺钉或螺栓不少于2个，当绝缘台直径在75mm及以下时，采取1个。配电室内，配电设备及母线上方不应安装灯具。应急照明灯具安装应符合下列要求：疏散照明由安全出口标志灯和疏散标志灯组成，安全出口标志灯距地高度不低于2m,楼梯间疏散走道及转角处应安装1m以下墙面上，标志灯间距小于20m,人防工程小于10m。7、电缆头制作、接线和线路绝缘测试：控制点：相间、相地绝缘电阻，电线电缆型号、截面、端子接线。方法方法：低压电线、电缆线间和线地间绝缘电阻值必需大于0.5M。芯线和电器设备连线应符合下列要求：截面积在10mm2及以下单股铜芯线直接和设备器具端子连接。截面积在2.5mm2及以下多股铜芯线拧紧搪锡和端子连接。截面积大于2.5mm2多股芯线和插接式端子连接、端部拧紧搪锡，芯线连接金具，规格应和芯线规格适配，不得使用开口端子。8、照明通电试运行：控制点及方法：照明系统通电，灯具回路控制应和照明配电箱回路标识一致，开关和灯具控制次序相对应。公用建筑照明系统通电连续试运行为二十四小时。民用住宅通电为8小时，全部照明灯具均应开启，每2小时统计1次，连续运行时间内无故障。9、电动机安装及试运行：控制点及方法：1）稳装电动机垫片不应超出三片，垫片和基础面接触严密、底座安装完成应二次灌浆，电动机引出线应相序正确，固定牢靠，接线盒内不一样相线间及对地间距必需符合产品要求，外壳油漆完整、接地良好。当电机有下列情况之一时，应抽芯检验。出厂日期超出制造厂确保期限，或超出十二个月。外观检验或电气试验质量可疑。 试运转有异常声音。2）电动机试运行：空载运行前测量绝缘电阻，500V兆欧表测绝缘电阻应大于0.5M。应在空载时作第一次开启，空载运行时间2小时，每间隔1小时应统计电压和空载电流。全部电气试验测试，监理必需参与并旁站。10、弱电系统安装：电视系统：有线电视信号从当地电视网引入，电视电缆干线及分支线路至用户均穿PVC管，沿地面楼板或墙内暗设。电话系统：电话分支线路采取RVB-20.5电话线穿SC焊接钢管沿楼板地面或墙暗设。 可视对讲系统：仅预埋PVC管，由专业企业施工。 宽带网系统：仅预埋镀锌钢管，由专业企业施工。依据弱电系统安装要求，弱电系统电配管安装应按强电系统电配管要求进行施工。11、消防报警系统安装质量：控制点：烟感、温感控头位置、间距、疏散灯位置、高度、应急时间、消防电话、广播、消防联动。方法及方法： 探头周围0.5m内不应有遮挡物，探头至空调送风口水平距离不应小于1.5m，至多孔送风顶棚孔口水平距离不应小于0.5m，感温探头安装距离不应超出10m，感烟探头不应超出5m。在顶棚上位置施工时可按灯具及送风口位置合适调整。 报警控制器、楼层显示器、手动报警按钮、电话插孔安装高度距地1.5m。 总线式火灾对讲电话总机设在控制室，分别在风机房、消防电梯机房，配电间设对讲机，其它设火灾对讲话孔。 广播系统设在控制室，当任一层发生火灾时，或分房、分区手动或自动发出火灾疏散广播。一、 工程概况工程名称：珠海市亘富生物科技厂区建设工程工程地点：珠海市金湾区三灶镇生物医药科技园建设单位：珠海市亘富生物科技设计单位：珠海东艺建筑设计院监理单位：深圳市中弘策工程顾问施工单位：深圳市金世纪工程实业二、 工程特点：本工程包含2#、3#、4#厂房（两层）和1#、2#宿舍楼（六层），地基土无液化，基础设计等级为乙级，桩尖（基）持力层为强风化花岗岩，桩基为高强预应力混凝土管桩，桩径400mm，管桩规格：PHC-A400（95）；混凝土设计强度等级：C80，桩长40米，单桩竖向设抗压承载力特征值为Ra=1300KN。管桩数量：1#宿舍楼（六层） 193根，2#宿舍楼（六层） 193根，2#厂房 （二层） 287根，3#厂房 （二层） 287根，4#厂房 （二层） 287根，总计 673根；三、 编制依据1、和基础工程相关设计文件、设计施工图纸、技术资料2、已审批施工组织方案3、建筑法、建筑工程质量管理条例、其它法律法规及上级主管部门相关文件4、施工协议及监理协议5、和本工程相关规范标准：建筑桩基技术规范预应力混凝土管桩 03SG409图集建筑地基基础工程施工质量验收规范 GB50202-混凝土结构工程施工质量验收规范 GB50300-施工现场临时用电安全技术规程 JGJ46-88四、 监理工作步骤监理组关键根据下面工作步骤开展工作吊桩、对中准备阶段实施阶段验收阶段场地勘察掌握地质汇报图纸会审施工组织设计审批并检验现场准备、开工审批桩位放线桩基就位压桩检验垂直度焊接质量桩顶标高、桩位偏差检测验收五、 监理工作控制目标及控制关键点1、结合本工程具体特点，确定监理工作控制关键：成品桩质量、定位放线、成桩机械、沉桩质量（包含桩机就位、桩身垂直度、接桩焊接质量、桩顶标高、最终压力等）。1.1、复核检验轴线控制桩，水准点及桩数，要求现场水准点不少于2 个，轴线检验每三天一次。2、监理控制目标值：监理工作控制目标就是使施工过程中每一项控制点均满足施工协议、设计及施工规范要求，通常项目标偏差小于许可偏差。本工程具体目标值以下：2.1、桩位放样许可偏差：群桩 20mm； 单排桩 10mm。编号项 目许可偏差（mm）1盖有基础梁桩：1） 垂直基础梁中心线2） 沿基础梁中心线1000.01H1500.01H2桩数为1-3根桩基中桩1003桩数为4-16根桩基中桩1/2桩径4最外面桩中间桩1/3桩径1/2桩径注：表中H 为施工现场地面标高和桩顶设计标高距离。六、监理工作方法及方法监理组采取见证、旁站、巡视、平行检验等多个方法对本工程施工进行监理，以事前控制为主，辅以事中控制、事后控制，重视工序验收。1、施工机械、测量仪器及施工人员控制。1.1 用于本工程桩机要求性能良好，桩机数量及配重能满足施工要求，进场后检验桩机检验合格证实书、压力表标定使用期。1.2 测量用经纬仪、水准仪及全站仪等仪器，关键检验由权威计量部门检定证实及其使用期。1.3 施工管理人员要含有对应资格，施工操作人员及特殊工种要经过操作技能培训熟练工人，分别检验其资格证书、操作证和上岗证，不含有资格人员不能参与施工。2、成品桩进场验收2.1 对进场成品管桩资料检验，检验内容有：桩出厂合格证，出厂清单，水泥、骨料、钢材、外加剂、掺合料等原材料检测汇报，混凝土强度汇报等，关键检验这些质保资料是否符合设计及对应规范，是否和进场管桩生产日期相符。2.2 桩吊运及堆放，管桩在吊装时吊点应距桩两端0.207L 处，运输过程中支点应在吊点处，并垫以楔木，预防滚动，严禁层和层间垫木和桩端距离不等而造成错位。现场堆放时场地应坚实、平整，并采取可靠防滑方法，桩堆放层数不宜大于4 层。2.3 管桩质量检验要求：（1） 粘皮和麻面 局部累积面积桩总外面积0.5%，深度10mm，要修补（2） 桩身和缝漏浆深度10mm，每处漏浆长度300mm，累积长度10%L，或对称漏浆搭接100mm，且修补（3） 局部磕损 磕损深度10mm，每处面积50cm2，且修补（4） 内外漏筋不许可（5） 表面裂缝不得出现环向和纵向裂缝，单龟裂、水纹不在此内（6） 桩端面平整度 端面混凝土和预应力筋镦头不得高出端板平面（7） 预应力筋脱头不许可（8） 接头和桩套箍和桩身结合面不许可有空洞和蜂窝，漏浆深度10mm2.4 不合格成品桩处理，在成品桩进场检验发觉不合格桩，应立即要求施工单位对此不合格运至场外，严禁将不合格桩用于本工程。3、 桩位放样验收：施工单位桩位放好后，监理对桩位进行复核验收，抽查数量大于总桩数30%，桩位偏差不得大于许可偏差，如有大于许可偏差桩位，要求施工单位进行校正。4、沉桩过程质量控制41打/压桩次序确实定标准：4.1.1依据桩密集程度，由中间向两边方向对称进行，或由中间向四面进行或由一侧向另一侧进行；4.1.2依据桩入土深度，宜先长后短；4.1.3依据桩规格，宜先大后小；4.1.4 桩机就位及对中：桩机能够正确就位对中是确保沉桩后桩位正确前提，对此道工序控制很关键。4.2.1 桩机就位前，对桩位要进行复核，如有偏差，要进行调整。4.2.2 桩机就位时，要保持桩机平整。4.2.3 桩对位较困难时，用白灰按桩径大小划出桩位置进行对位，对于部分精度要求高桩，必需时采取两台经纬仪交汇对位。4.3 桩身垂直度控制：4.3.1 桩对位正确后，要求先对桩身垂直度进行调整，通常要用两台经纬仪在沉桩位置外15m 左右成90。方向检验，满足要求后方能施压。4.3.2 严禁没有将桩调直即开始施压，桩身进入土层3m 后不得再进行调直，如需调直必需将桩拔出后再次调直。4.3.3 沉桩至用送桩器时，一定要确保送桩器中心线和桩中心线重合。4.3.4 终止沉桩控制：通常采取设计桩顶标高和最终压力值进行双重控制。4.4 在沉桩过程出现异常情况控制。4.4.1 初压时，桩身发生较大幅度位移倾斜；压桩过程中桩身忽然下沉或倾斜，要求施工单位立即停止压桩。能拔出管桩，就拔出桩，分析原因，假如是施工操作造成，应该将原沉桩留下空洞回填扎实后，严格按操作规程重新沉桩；假如管桩不能拔出，或非人员操作造成，应立即和设计、勘察等相关部门联络，研究处理。4.4.2 在沉桩时，假如出现桩身破损或断桩，要求施工单位停止压桩。假如破损或断桩部位较浅，就挖出破损或断桩，重新沉桩；假如破损或断桩部位较深，不能挖出时，应汇同设计部门商议，采取补桩方法或其它措施处理。4.4.3 在沉桩过程中压力忽然增大至不能继续沉桩，依据地质资料，结合具体情况分析原因：假如是浅部地下障碍物，应排除障碍物后，再进行沉桩；假如是深部障碍物，要和设计部门商议处理。4.4.4 在沉桩时，桩顶标高已达成设计标高，而沉桩压力连续达不到估计压力时，或沉桩过程中发觉地基条件和勘察汇报不符，要求施工单位停止压桩，立即向设计部门联络，待设计部门拿出处理措施后，方可施工。七、安全控制4.5.1 常常检验吊车缆绳是否完好无损，管桩捆绑起吊是否可靠，避免滑落伤人损物；4.5.2常常检验用电安全，包含低压照明用电，三相五线制；4.5.3常常检验限位开关，爆押开关，如有损坏必需立即更换；4.5.4常常检验、督促工人使用安全帽、安全带，禁穿拖鞋进现场；八、施工后控制4.6.1静载试验和动测工作须在管桩复压完成15d后进行；4.6.2审查施工方提交沉桩统计、隐蔽工程统计、桩位平面部署图；4.6.3组织相关单位进行管桩验收；4.6.4组织对桩基工程进行质量评定。九、桩验收5.1、桩基检验和验收依据设计及规范要求找有相关资质单位，对单桩进行静载及低应变动测试验，并提交整理出相关判定桩质量结果，对不合格桩由设计院出处理方案，施工单位认真实施此处理方案。因本工程桩顶设计标高低于施工场地标高时，应待开挖到设计标高后进行验收，监理依据基础垫层上所弹基础框线，验收桩位偏差，对桩位偏差超出规范，要求设计院给出处理方案。5.2、桩基验收资料整理5.2.1、桩基验收应包含下列资料：质勘察汇报、桩基施工图、图纸会审纪要、设计变更单及材料代用通知单等；5.2.2、经审定施工组织设计、施工方案及实施中变理情况；5.2.3、桩位测量放线图包含工程桩位放线复核签证单；5.2.4、成桩质量检验汇报；5.2.5、单桩承载力检测汇报及低应变动测法检测汇报；5.2.6、基坑挖至设计标高基桩完工平面图及桩顶标高图。5.2.7、试桩工作描述。
