建筑工程综合项目施工组织设计.doc

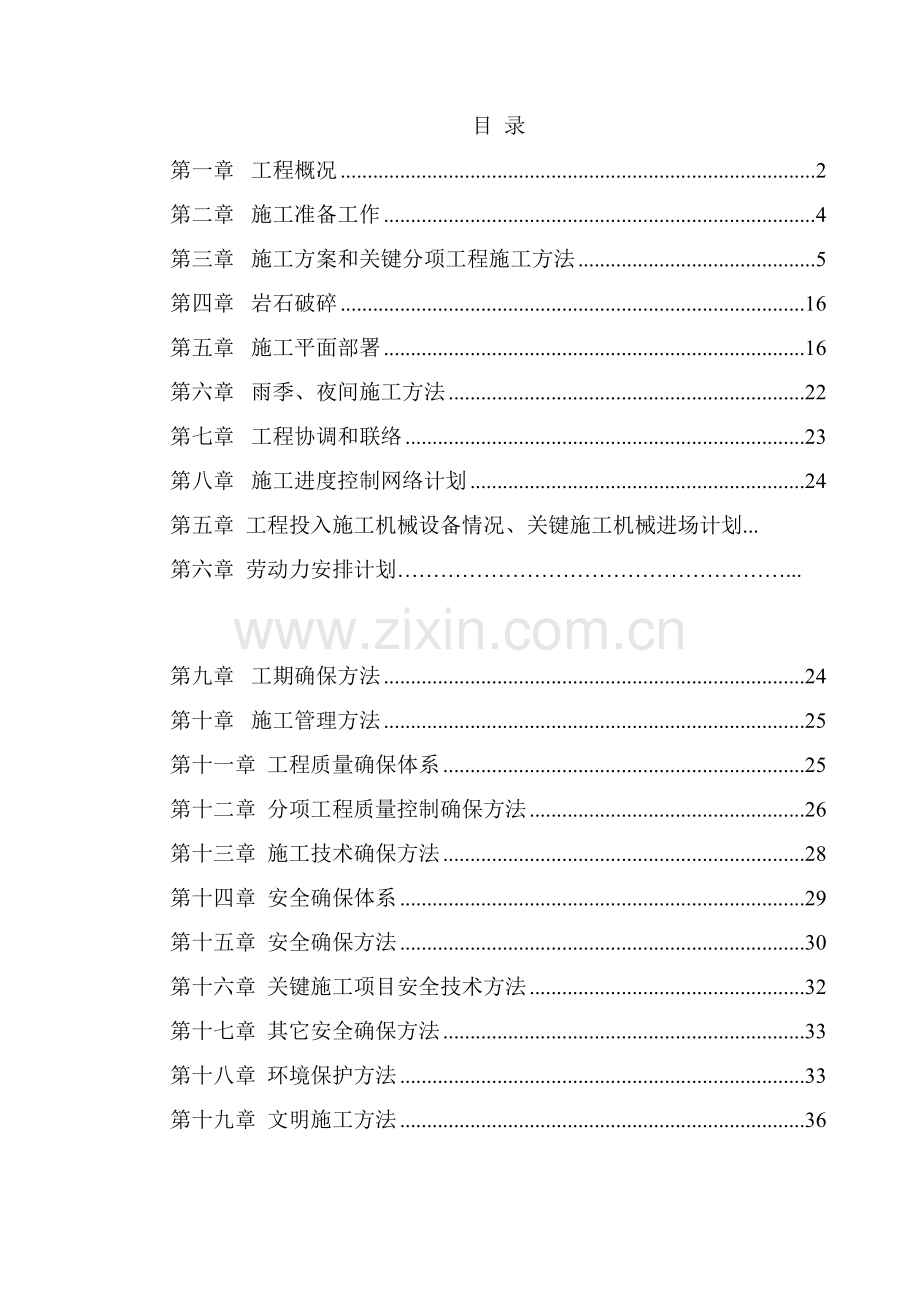

目 录第一章工程概况2第二章施工准备工作4第三章施工方案和关键分项工程施工方法5第四章岩石破碎16第五章施工平面部署16第六章雨季、夜间施工方法22第七章工程协调和联络23第八章施工进度控制网络计划24第五章 工程投入施工机械设备情况、关键施工机械进场计划.第六章 劳动力安排计划.第九章工期确保方法24第十章施工管理方法25第十一章工程质量确保体系25第十二章分项工程质量控制确保方法26第十三章施工技术确保方法28第十四章安全确保体系29第十五章安全确保方法30第十六章关键施工项目安全技术方法32第十七章其它安全确保方法33第十八章环境保护方法33第十九章文明施工方法36第一章 工程概况本工程为原安城水泥厂土石方工程，在递铺镇安城老水泥厂旁。本工程平整面积约4.65万平方米，填方量约10万方，挖方量约17万方，二类专业土石方工程。1.1.1、地形地貌 占地面积约46524平方米，据勘察结果，总计挖土、石方量162312.96方。 1.1.2、工程地质条件 占地面积约46524平方米，据勘察结果，总计挖土、石方量162312.96方。其中：、类地质累计挖方量94784.86方(含石粉17020.62方)，挖次坚石()30903.82方，挖普坚石(类)37156.48方。1.1.3、水文地质条件 场区地下水位较高，埋藏较浅，水位较稳定。 1.1.4、场区内存在关键不良地质现象 依据现场踏勘，场区内存在三种关键不良地质现象。 1.1.4.1、表层耕植土和填土。1.1.4.2、沟、坑、塘。 1.1.4.3、淤泥、淤泥质土。1.2、工程范围及规模 土石方及排水工程工作内容包含： 1.2.1、施工前期准备工作。 1.2.2、清除场区植物土、树根、建筑垃圾和宅基处理。 进行沟塘处理。 1.2.3、清除地表下埋藏淤泥。 1.2.4、回填作业前，对清理原地面按要求进行碾压。1.2.5、土石方开挖、取土时，要进行石方爆破。1.2.6、业主及监理指示其它工程。 1.3、工程关键特点 1.3.1、本工程场地宽广，开挖、回填土石方量巨大，工期紧。 1.3.2、另有工程同时施工，需要协调配合。 1.3.3、场区内有沟塘、植物土、树根、建筑垃圾和宅基需进行处理。 1.3.4、本标段石方需自行爆破，爆破工作量大。爆破前需取得相关部门许可，办理爆破许可证后才可作业。同时，必需遵守爆破安全规程。 1.3.5、场区内存在多个不良地质现象，应依据勘察资料和设计要求，采取有效处理方法。 1.3.6、施工场地大，开挖、回填、排水相互交叉施工，工程测量复杂，难度大，需精心施工。 1.3.7、排水工程量大，要求高。 1.4、施工关键和关键对策 1.4.1、工程关键和难点1.4.1.1、工程内容多、交叉作业多、投入设备、人员多，需加强管理，合理组织施工，这是确保按期完工关键。 1.4.1.2、回填土石方时，每一个施工段要分块施工，每块之间要经过台阶连接，确保施工完整性和连续性。 1.4.1.3、爆破施工组织和协调要求较高。 1.4.1.4、土方开挖、回填、石方爆破、排水等分项工程施工须亲密配合，需精心施工并降低相互间影响。 1.4.2、工期关键线路和关键工序 1.4.2.1、工期关键线路 本工程工期控制关键线路为：软基处理土、石方施工（取土、运土） 排水工程回填。 1.4.2.2、关键工序 本工程关键工序为：取土及爆破、土石方回填及碾压、排水系统施工。 1.4.3、施工对策 1.4.3.1、精心组织、科学管理，利用企业整体技术力量，严格根据ISO9002 质量管理体系要求，保质保量按期完成本工程。 1.4.3.2、亲密配合业主和监理做好各方面工作，按国家验收标准、规范对各工序进行验收。 1.4.3.3、投入足够机械设备，确保关键工期实现。 1.4.3.4、土方开挖及回填分块、分层要合理，要做到良好搭接。 1.4.3.5、采取信息法施工，成立专门测量小组，立即测量、观察，将反馈回来各项数据，立即进行分析，用于指导施工，以确保施工方法科学可靠及施工全过程合理、安全。 1.5、施工组织管理机构 1.5.1、施工管理目标 本工程施工管理目标以下： 施工质量目标：合格(按现行国家统一验收评定标准实施)。 施工安全目标：实现安全生产“六无”目标。 文明施工目标：市文明施工样板工程。 施工工期目标：总工期90日历天。 1.5.2、现场管理机构 我企业高度重视本工程，一旦中标，本工程将列为我企业关键工程，在全企业范围内抽调年富力强、管理水平高、含有丰富施工经验人员，组成本工程项目经理部。本工程严格按项目法组织施工，本企业将分别任命有丰富施工经验同志担任项目经理、项目副经理、项目技术责任人，项目经理部下设五个职能管理部门，并选派含有土石方施工和爆破作业经验施工队，分别负责本工程软基处理、土方回填、排水工程和取土爆破施工。 1.5.3、施工组织机构图 施工组织机构详见下图。第二章 施工准备工作 2.1、施工准备工作 本企业在投标阶段，已对工程性质、内容、技术要求、周围环境、地质情况等作了认真、充足研究，并为一旦中标后进场施工作准备。 2.1.1、技术准备工作 2.1.1.1、落实项目部人选，组建强有力项目经理部，并落实参与本项目施工人员。 2.1.1.2、认真审阅施工图纸，参与设计交底和图纸会审。 2.1.1.3、复测控制桩并制订测量方案。 2.1.1.4、组织工程技术人员熟悉施工图纸，编制具体施工方案，进行技术、安全、防火培训，做好技术、安全交底，安排好相关试验工作。 2.1.2、施工准备工作 2.1.2.1、全方面检修进场施工机械设备，以确保施工前设备运转正常。 2.1.2.2、编制施工计划，安排施工次序，协调各工序及各专业间配合工作。 2.1.2.3、落实对应专业施工队伍，并进行岗前培训和教育。 2.1.2.4、做好材料、成品、半成品和工艺设备等计划安排工作，使之满足连续施工要求。 2.1.2.5、在全企业范围内进行宣传，使全体职员了解本项目标情况，一旦中标，企业能全力以赴，支持本工程施工。 2.1.3、现场准备工作 若本企业中标，则立即进行以下现场准备工作： 2.1.3.1、测设标高控制网。 2.1.3.2、确定施工范围，设置施工围蔽，并在围蔽区内按消防要求设置消防栓及灭火器材。 2.1.3.3、认真熟悉现场地理位置、工地条件、供水供电情况，和出入口位置，认真部署贮存物料和施工用工作面，修建临时设施，平整场地，使之满足现场施工要求。 2.1.3.4、架设动力和照明线路，接通施工用水管路，确定材料、设备和土方运输线路。 2.1.3.5、组织工程机械设备和材料进场。 2.1.3.6、办理施工报建手续和其它相关手续。 2.1.3.7、落实季节性施工方法。 2.2、地下文物保护和处理 2.2.1、各类文物均属国家全部。在土石方及场地平整工程过程中，如发觉古墓、古建筑遗址等文物及化石，或其它有考古、地质研究等价值物品时，应立即停止施工，立即保护好现场，以书面形式汇报业主或监理，而不得隐瞒和私自占有。 2.2.2、施工过程中发觉影响施工地下障碍物时，应以书面形式汇报监理，共同协商处理方案。第三章 施工方案和关键分项工程施工方法 3.1、施工总体布署 3.1.1、施工区域划分 本工程规模庞大，施工面积约46524平方米，为便于施工组织管理，加紧施工进度，确保工程顺利进行，需对本工程划分不一样施工区域，分别组织施工。 施工区域划分标准： 3.1.1.1、各施工区域工程量基础平衡。 3.1.1.2、各施工区域全部有较便利出入道路。 3.1.1.3、利用原有渠沟和拟建立临时排水系统作为分区界线。 本标段共分三区，每个区施工面积约15500平方米。 3.1.2、施工次序和施工安排 3.1.2.1、总体施工方向 各施工区从和主进场道路靠近处开始，根据从近至远方向进行施工，关键目标是便于大型施工机械行走。 3.1.2.2、土石方回填次序 土方回填采取平行流水施工法：区和区之间同时平行施工，区内部实施分段流水作业。将每区划分为三个施工段，每段施工面积约15500平方米。施工次序为第一段第二段第三段，即土方回填时分层将每段回填至设计要求标高后，再回填下一施工段。采取分段回填方法降低施工作业交叉，便于土方施工过程中临时排水，对永久排水工程施工干扰也较小。 3.1.2.3、临时排水系统 利用现有排水渠形成沟槽组成临时排水系统。在永久排水工程施工结束后，回填排水渠，并将预留区沟槽和永久排水系统联接。 3.1.2.4、石方爆破 本工程石方爆破量很大，为满足施工总工期要求，石方爆破方法拟采取深孔爆破为主。为控制开挖标高，在靠近开挖标高时采取浅孔爆破和控制爆破。 3.1.2.5、石方破碎本工程填方颗粒小于100毫米,石方爆破工程量很大，为满足施工总工期要求，石方破碎方法拟采取球墨破碎机破碎。3.1.3、各分段施工步骤软基处理土、石方施工（取土、运土）回填。3.1.4、施工队伍安排 3.1.4.1、土石方和排水工程 关键施工队伍为： 3.1.4.1.1、地基处理分项工程：每区一个施工队，共三个施工队。 3.1.4.1.2、土石方分项工程3.1.4.1.2.1、土方回填：每区一个施工队，共三个施工队。 3.1.4.1.2.2、取土：每区一个施工队，共三个施工队。 3.1.4.1.2.3、土方碾压 ：每区一个施工队，共三个施工队。3.1.4.1.2.4、土方运输 ：每区一个施工队，共三个施工队。3.1.4.1.2.5、爆破 ：每区一个施工队，共三个施工队。3.1.4.1.2.6、破碎：每区一个施工队，共三个施工队。3.2、施工测量 3.2.1、测量控制系统 本标段面积大，线路长，测量精度要求高，难度大。拟以业主提交测量控制基准点为基础，建立闭合导线控制网。依据施工控制网，测设轴线，再依据轴线测设各个细部。开工前测量准备工作包含：检验和复核测量基准点，增设控制点和水准点、建立控制网、施工放样。3.2.2、土石方施工测量 3.2.2.1、依据已建立平面和高程控制系统，放出各区边界桩，并在各区边界设置横向及纵向控制桩，每100米设置一个，控制桩用混凝土浇筑，埋深在地面以下20厘米，以控制土面区各区边线和高程。3.2.2.2、测设40米40米 方格网来实施施工放样，且测出方格桩点地面高程和设计高程，假如地面高程大于该点设计高程则为挖方，反之则为填方。将每一个桩挖填数用红铅笔写在桩上（侧面），填土用“+”号，挖土用“-”号。为便于挂线找平，在方格网内再增设加桩，将方格分成10米见方小方格。如为填方时，则依据填方高度在桩上挂线好填土；如为挖方时，可在桩四面挖至所需深度。 3.2.2.3、在填挖过程中，以桩点为准，用尼龙线来检验，校正整个方格范围内标高。 3.2.2.4、取土爆破作业时，每爆破一层，对该层高程立即测量，严格控制爆破开挖高程，既不超深又必需达成设计开挖标高。 3.2.2.5、施工过程中，应对控制点进行保护，并常常进行复测，做到正确无误。 3.2.3、测量仪器 平面测量主测仪器为日产“尼康C-100 全站仪”，该仪器技术规格为：J6 级经纬仪测角精度，级测距仪测程1000 米，测距精度MD=（55ppm）毫米。其200 米范围内一测回放样定位精度可达10毫米，可满足本项目标平面精度要求。 高程测量主测仪器为S1 级自动安平水准仪。 3.2.4、放样方法 使用尼康C-100 个站仪，其200 米范围内一测回放样定位精度可达10毫米， 仪器提供了极坐标放样等多个功效，所以可计算或从设计文件查出各待定特征要素坐标值后，输入全站仪进行测量定位。3.2.4.1、架设仪器于导线控制点，输入控制点坐标值。 3.2.4.2、照准后视控制点，输入后视控制点坐标值或方位角。 3.2.4.3、输入待定点坐标值。3.2.4.4、根据仪器所显示角度和距离放样定位。 3.3、地基处理 在土方工程施工前，由测量人员依据设计图纸，放出各区分界线，原地面树墩及主根用挖掘机挖除，并把地面上长草或植物割除，清除地面上建筑垃圾，把它们堆放在指定地方，由自卸汽车运到场外。3.3.1、沟塘地基施工 3.3.1.1、沟塘地基 3.3.1.1.1、抽水和清淤 在施工前，用潜水泵抽干沟塘里水，并排到临时排水沟。因为沟塘底是淤泥，抽干积水后不能直接回填、压实。当淤泥距原地面大于100厘米时，待淤泥晒干后再回填；当淤泥距原地面小于100厘米时，用挖掘机挖除沟塘底淤泥， 使距离满足100厘米后再回填。 3.3.1.1.2、回填及碾压 在回填时，采取分层回填方法，每层厚度约为25厘米30厘米。对于工作面较小沟、渠等部位，回填土由人工摊平，并用蛙式打夯机压实；对于工作面较大塘，回填土由推土机摊平，并用压路机分层碾压。按重型击实标准，压实度大于0.93，填土直至和原地面相平。施工工艺步骤图以下。3.4、土石方工程 3.4.1、土石方工程施工次序 3.4.1.1、施工次序 本标段施工现场大，面积约为4.6524万平方米，土石方工程分为三区同时进行，从主进场路开始由近往远施工每个区分三个施工段，各施工段流水作业。 3.4.1.2、施工工艺步骤图见下页。 3.4.2、土石方调配 本工程回填土石方约为10万立方米，工程量大，需调配土石方很大，依据设计和现场考察，土石方调配数量以下： 3.4.2.1、工程量均约为：挖方：17万立方米，回填土：10万立方米。 3.4.2.1、调配方法 3.4.2.1.2、本工程内土方：若土方距施工区较远时，由自卸汽车把土方运到施工区内，再由推土机或人工摊平；若土方距施工区较近或在施工区内时，由推土机直接把土方推到施工区内并摊平。 3.4.3、原地面碾压施工 3.4.3.1、准备工作 碾压前首优异行场地平整，方便振动压路机行走，确保碾压质量。碾压前要测试原地面土含水量，若含水量偏低，采取预先洒水湿润方法，若含水量偏高，采取置换适宜含水量土等方法。 3.4.3.2、碾压 为了确保压实影响深度分别大于20厘米，采取10吨15吨振动压路机碾压。碾压时，横向接头轮迹重合宽度为15厘米25厘米，相邻两个施工段纵向重合1米1.5米，碾压时确保无漏压，压路机无法碾压地方，采取蛙式打夯机扎实，碾压次数为68 遍。按重型击实标准，压实度为0.93。碾压完成后，测定压实度并经监理工程师验收合格，填写隐蔽工程验收单，方能进入下一道工序。 3.4.4、土石方施工 3.4.4.1、填筑施工 3.4.4.1.1、填筑次序 回填时，前一个施工段回填碾压至设计标高后才施工后一施工段，各段之间经过1：2（高度为50厘米，宽度为100厘米）台阶式边坡连接，以下图所表示。 3.4.4.1.3.2、填土厚度 填土作业采取从下到上分层填土方法，依据现场土质和机械压实功效，并经过试验确定每层填土松铺厚度，约为25厘米30厘米。分层填土时在控制桩上标出每层填土厚度，确保填土厚度不超高或过低。在填筑上一层土方前，要检验下层土压实度及压实高度符合要求，并做好隐蔽验收统计及经过监理工程师验收合格。 3.4.4.1.3.3、最上一层土填筑 当填土靠近设计标高时，测量员要加强测量检验，控制最上一层填土厚度，最上一层填土既不能太厚又不能太薄，太厚了压实度达不到，太薄了上层土易脱皮，不能很好结合。对于土面区，最终一层填土压实厚度约为15厘米。依据现场土质及现场试压情况留准虚高，使碾压后高程符合质量标准。最终一层高程控制采取加桩挂线法，其方法以下图所表示。 利用每格40米方格桩，放出每隔10米辅助桩C、D、E，在已知方格网点A、B 桩旁立一直杆，分别向上量her 和hB（即A 桩和B 桩所填数值），分别得M 和N 点，用尼龙线连M、N 点，并量取C、D、E 桩至尼龙线间距离，得hC、hD、hE，将数值分别写在C、D、E各桩上，即为各辅助桩上要填数值。 3.4.4.1.3.4、碾压 填土碾压前，经过试验测定土含水量，若土含水量偏低，在碾压前采取向土洒水湿润、增加压实遍数等方法，若土含水量偏高，在碾压前采取置换土、晾晒干土等方法，控制含水量在最好含水量2%范围内，使土在最好含水量情况下进行碾压，确保碾压质量。 3.4.4.1.3.4.1、碾压方法 本工程关键采取轮胎式压路机、光轮压路机和振动压路机进行碾压施工。轮胎式压路机和光轮压路机关键用于粘土碾压，振动压路机用于碎石和砂质土碾压。 分层碾压填筑土方，每层厚度约为25厘米30厘米，在碾压时，振动压路机从低到高，从边到中，合适重合碾压。为预防漏压，碾压时横向接头轮迹重合宽度为15厘米25厘米，每块连接处重合碾压宽度为1米1.5米，碾压时振动压路机不能碰撞高程控制桩，压路机碾压不到地方采取蛙式打夯机或人工扎实。压路机行走路线以下图所表示。碾压时先轻后重，速度适中。先用6吨8吨压路机预压一遍，以提升压实层上部压实度，然后再用10吨15吨压路机碾压，以预防一开始就用重型压路机碾压易产生高低不平现象，从而影响碾压效果。为确保碾压均匀性，碾压速度不能太快，先快后慢，行驶速度控制在2公里/小时以内。碾压遍数需依据不一样压实度要求、分层厚度、回填土土质含水量、碾压机械等情况来确定，通常为68 遍，碾压碎石层时，遍数可合适增加。可在施工早期经过碾压试验段来确定，并作为以后碾压施工依据。碾压到要求遍数后，工地试验人员立即检验土压实度，若还未达成压实度要求，需要继续碾压，直至达成要求压实度并经监理工程师认可才能填筑上层土方。 碾压时施工人员随时观察土石方碾压情况，若在碾压过程中出现受压下陷、去压回弹等不正常现象，停止碾压，待经处理后再重新碾压。 3.4.4.1.3.4.2、压实度要求 表层50厘米填土，压实度大于0.93；表面50厘米以下填土压实度大于0.93；50厘米以下填石固体体积率大于85%。 3.4.4.1.3.4.3、压实度试验方法 填方压实后，压实度按控制干密度d 作为检验标准。 3.4.4.1.3.4.3.1、控制干密度经过下式确定：d=Kdmax K压实度（%） dmax土最大干密度（克/立方厘米） 土最大干密度采取重型击实试验测定。 3.4.4.1.3.4.3.2、检验土实际干密度，采取环刀法取样，其取样组数为：每层按400900平方米取样一组。取样部位在每层压实后下半部。试样取出后，先称出土湿密度并测定含水量，然后用下式计算土实际干密度0： 0/（1+0.01），（克/立方厘米）式中土湿密度（克/立方厘米） 土湿含水量（%） 如上式算得土实际干密度0d，则压实合格；若010.4A。熔断器和电缆匹配：IRT=25A2.5I允，即：25A2.5I允=55A 满足要求。 5.2.1.2.2.2、破碎机 60台破碎机按10个回路配置。IRTIjs=330/1033A IRTIjf=0.3433=39.6A 选择RTO 型熔断器，熔体额定电流60A，导线选择310+16电缆，I允=54A39.6A。熔断器和电缆匹配： IRT=60A2.5I允，即:60A2.5I允=135A ，满足要求。5.2.1.2.2.3、宿舍照明 IRT5.46A，选择单相10A闸刀开关。 5.2.1.2.3、自动保护开关选定5.2.1.2.3.1、自动保护开关额定电压V1线路
