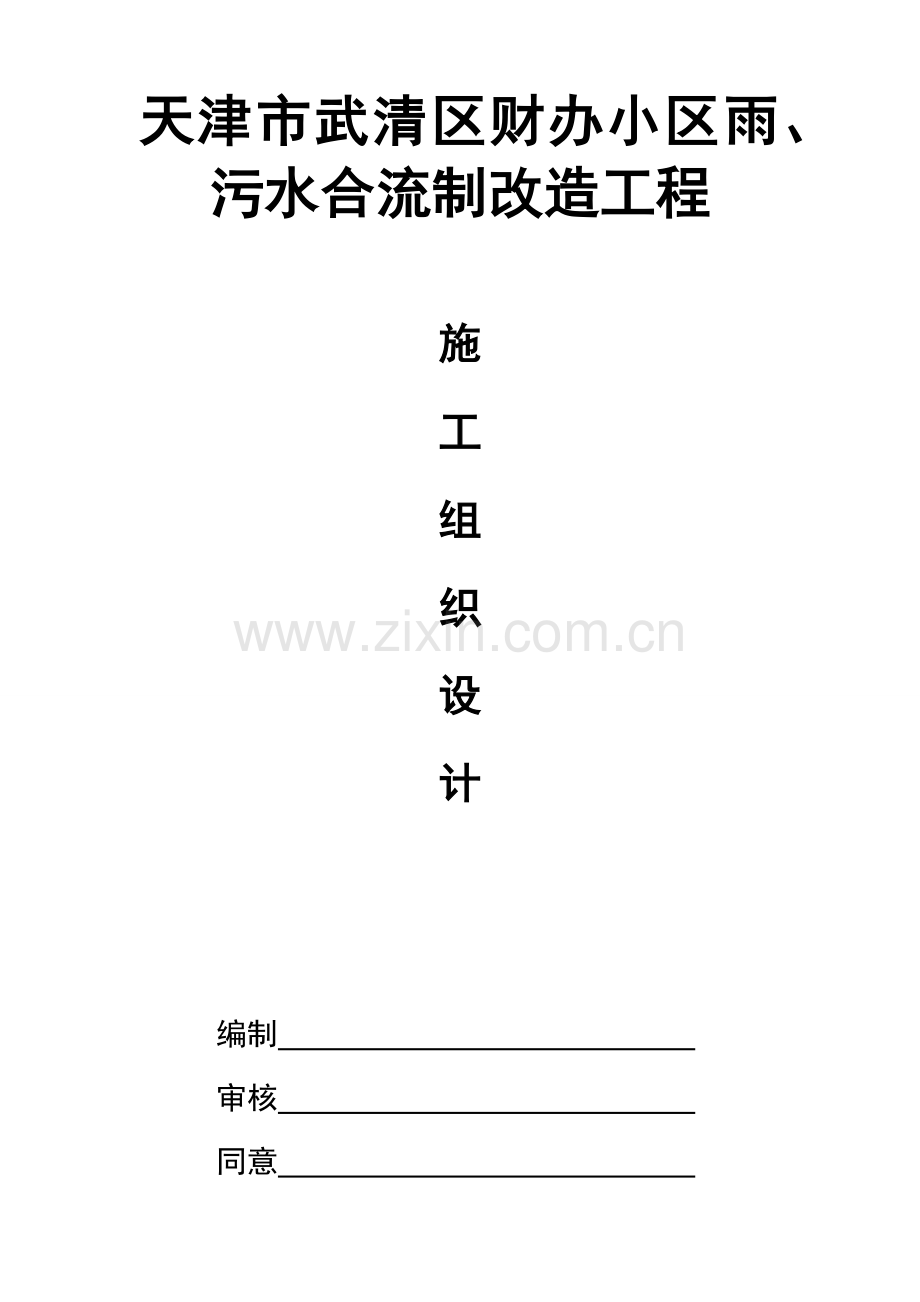

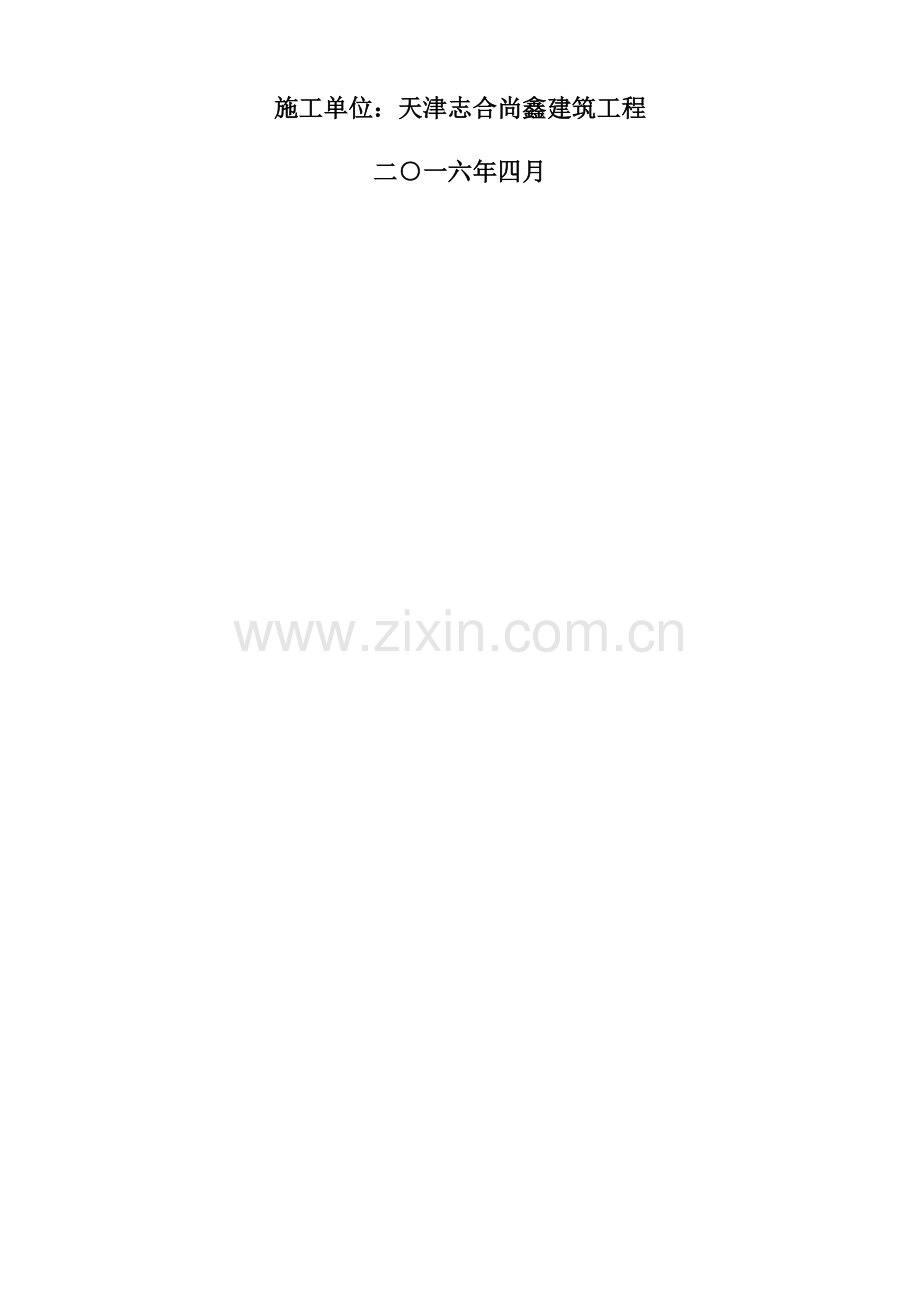

天津市武清区财办小区雨、污水合流制改造工程施工组织设计 编制 审核 同意 施工单位：天津志合尚鑫建筑工程二一六年四月 目 录一、编制依据 03二、工程概况 04三、工程关键、难点及施工施工前准备 05四、施工方案 06五、施工进度计划及确保方法 12六、质量确保体系 13七、安全确保方法 14八、文明施工及环境保护方法 15一、编制依据1 国家、行业颁布相关法律、法规及技术规范。2 依据我企业对本工程现场实地调查情况和对本工程施工所需水、电、路、及地材资源等实际调查情况。3、 编制标准1)遵照招标文件标准，在编制施工组织设计文字说明及附图表中，严格根据招标文件要求，做到统一标准、规范编制。2)遵照施工设计图纸标准，认真阅读查对施工设计图纸，了解设计意图,严格根据设计标准和要求编制施工组织设计。3)遵照施工技术规范和验收标准标准，严格按施工技术规范要求优化施工方案，认真实施工程质量检验和验收标准。 4)遵照实事求是标准，在编制施工组织设计时，依据本工程特点，从实际出发，科学组织，合理安排，均衡施工，达成快速、有序、优质、高效。5)遵照“科技是第一生产力”标准，广泛应用“四新”(新技术、新工艺、新材料、新设备)结果，发挥科技在施工中先导、保障作用。6)遵照专业化队伍施工和综合管理标准，在组织施工时，以专业作业队为基础形式，配置充足施工机械设备，同时采取综合管理手段合理调配施工资源，以达成整体优化目标。7)遵照“安全第一，预防为主”标准，从制度、管理、方案、资源等方面制订切实可行方法，确保安全施工。8)遵照科学配置标准，依据本工程工程量大小及各项管理目标要求，在施工组织中实施科学配置。选派经过专业培训含有丰富现场经验管理人员；安排技术熟练、含有专业化水平、施工力强、整体素质好施工队伍。投入高效优异施工设备。二、工程概况（一）概述本工程是天津市武清区雨污分流改造工程，该工程关键是将原有合流管改为雨水管和污水管，新建雨水管搜集路面雨水及屋顶落水管雨水，雨水经过管道聚集后接至周围市政主雨水管，小区内原合流管在其出口处需改造至市政污水管；新建雨水管道搜集道路单侧雨水，新建雨水管接入周围市政污水检验井。（二）设计技术标准1、 管道基础须落在原状土上，地基承载力特征值80kpa，当管基落在杂填土或软弱土层上时，须将其挖除，并用1：1沙石回填，且分层扎实，每层厚200mm，扎实后密实度95。2、管材：采取钢筋混凝土排水管，环刚度等级符合规范要求；3、管道接口为卡箍式连接，具体做法遵照钢筋混凝土排水管排水管管道技术规程；4、检验井、雨水井等排水构筑物采取砌筑检验井；5、交汇井为砖砌井，大小依据雨水管道大小调整；6、雨水口采取砖砌，雨水口箅用平箅式雨水口箅子，雨水口和检验井连接管采取DN400钢筋混凝土管；7、检验井井盖采取铸铁井盖。8、施工中，有旧管道挖除处，超挖部分采取1：1砂石回填至设计管基底标高，扎实后密实度95。（三）工期及质量要求本工程工期要求为15天。 质量要求为：符合国家质量验收标准 。三、工程关键、难点及施工前准备（一）工程关键本工程关键是排水管道铺设和检验井砌筑。（二）工程难点 本工程在武清区居民小区内，道路比较狭窄，路两侧居民、商业摊贩很多，施工工作面狭小，交通疏导困难。埋设排水管将原来已压实路基重新开槽和回填，只能用小型扎实工具，要达成原来路基密实度比较困难，管道埋设中工作面狭小和沟槽回填密实度是本工程难点。（三）施工前准备1、技术准备 熟悉，审清施工图纸和相关资料、技术规范和验收规范。熟悉审查设计图纸，充足了解和掌握设计图纸设计意图、结构和结构特点和技术要求，并发觉图纸存在问题和错误。经过熟悉、审查，从而明确拟建工程复杂程度、施工重、难点、技术含量要求高之处，方便进步判定现有施工水平和管理水平是否满足工期和质量，做到查漏补缺，防患于未然。采取自审、会审和现场签证制度，层层把关。施工前编制一份能切实指导该工程全部施工活动科学方案即施工组织设计。2、现场准备 施工现场设置通告牌，提醒驾驶人员、行人注意交通安全，将施工和交通运行相互影响减小到最低程度。 施工环境复杂，工程开工前，需要和小区居委会和建筑物业主及管理单位联络，并和其沟通、协调，取得她们了解和支持，做好周围障碍迁移和相邻建筑物保护、监控工作。 施工前先复核地下管线和地下隐蔽设施位置和标高，对外露检验井，雨水口，消防栓，人防通气孔及公用事业表具箱等应予标明，避免埋设或堵塞。对新埋地下管线，应检验沟槽回填质量，如未达成规范要求，应采取补救方法。管基施工前必需切实做好施工期间排水方法，确保施工期间排水通畅。3、物质准备 建筑材料、机具、设备是确保施工顺利进行物资基础，工程开工前，这些物资必需按计划到位，满足工程开工和连续施工要求。四、 施工方案 （一）管道施工1、施工工艺施工准备 测量放样 沟槽开挖 基底覆砂（管道基础施工） 管道排放 接口施工 检验井施工 闭水试验 沟槽覆砂。2、测量放样2.1 轴线测设依据设计图测设管道中心线和检验井中心位置，设置中心桩。管道中心线和检验井中心位置经复核后方可在施工中使用。依据施工管道直径大小，按要求沟槽宽定出边线，开挖前用白粉划线来控制。在沟槽外检验井位置两侧设置控制桩，并统计两桩至检验井中心距离，以备校核。2.2 标高测设依据需要沿施工范围加密测放临时水准点，临时水准点应设置在相对稳定位置，沿线每隔200m设置一个。临时水准点设置后，要统一编号，在图纸上标明，经复核无误方可使用。并依据施工进度定时复测，通常每七天一次。在每座检验井位置设置控制桩，用来控制管道及基础标高和坡度。控制桩经复核后方可在施工中使用，在挖至底层土做基础排管等施工过程应常常复核，发觉偏差立即纠正。3、沟槽开挖3.1锯缝为了确保沟槽开挖不破坏两侧路面，测量划线后用混凝土切割机沿划出上口边线锯缝，将沥青混凝土路面锯透，并确保锯缝顺直。 3.2破碎路面管道在沥青混凝土、结构层下，用挖掘机直接挖掘比较困难，需将挖掘机铲斗换成岩石破碎机头，在已锯出两条缝之间破碎路面，通常1m2左右用钢钎插入撬碎一次。3.3在沟槽开挖前，一定要搞清有没有地下管线（如电缆、管道等）后方可开挖。 挖掘机挖土时设专员指挥，维持现场施工安全。沟槽开挖采取机械开挖和人工修整相结合方法，机械采取小型挖掘机。挖土遵照市政工程施工通常标准，即：先深后浅；先下游后上游标准。挖土时应由边到中，利于排水。挖掘机挖至距沟槽设计底板0.10.2m，采取人工修坡并挖至沟槽设计标高。槽底宽度必需在管基两侧留有必需工作面及排水沟。当开挖至靠近管基时，应依据土质情况注意放坡。开挖出渣土应立即拖运，保持场地清洁，因小区内施工工作面狭小，农用自卸车无法进入时采取翻斗车二次转运。沟槽开挖深度较深或土质较差时，应每隔0.5米用六米长160型槽钢进行支护。挖土过程中应保留一定纵、横坡度，以利排水，不得挖成坑塘。沟槽在开挖过程中，若遇管基以下是软弱地层时需再向下开挖50CM，并用砂石回填。 4、管道基础基坑开挖至设计标高，复测无误后，经现场监理工程师验收合格后方可进行基底垫层施工。管道基础采取垫层基础，其厚度应符合设计要求。本工程排水管采取钢筋混凝土管，管道基础采取180级配砂石基础，垫层厚100mm，按沟槽宽度满堂铺设、摊平、填实。基础扎实紧密，表面平整。管道基础接口部位应予留凹槽方便接口操作。接口完成后，随即用相同材料填筑密实。5、管道安装依据管径大小、沟槽和施工机具装备情况，确定人工或机械将管道放入沟槽。待用管材按产品标准逐支进行质量检验，不符合标准不使用，并做好记号，另行处理。安装由下游往上游依次进行。下管前，凡要求需进行管道变形检测断面管材，预先量出该断面管道实际直径并做出记号。下管用人工或小挖机吊装进行。人工下管时，由地面人员将管材传输给沟槽内施工人员，对放坡开挖沟槽也可用非金属绳系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内；小挖机下管吊装时，用非金属绳索扣系住，不串心吊装。6、管道接口1）卡箍式橡胶圈柔性接口采取卡箍连接管材接口前，先检验卡环及环内胶圈是否配套完好，确定卡环内胶圈安放位置及接口。接口时，先将接面清理洁净，然后将接口端面中心轴线对齐。接口方法按下述程序进行：接管时，先由一人用棉纱绳吊往被安装管道接口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置横挡板，然后用力将该管缓缓接至预定位置；接口合拢后，采取稳管方法。管道封口后，复核管道高程和轴线位置使其符合要求。7、闭水试验依据规范要求雨水、污水管在流砂地域每四节抽磅一节，污水管道每节磅水。磅水检验合格后方可进行管道坞膀。直径800mm管道用磅筒磅水。磅水前，管道内应先灌水24h，使管道充足浸透。先加水试磅20min，待水位下降稳定后，进行正式磅水，加水至标准高度，观察水位下降值，计算30min水位下降平均值。多种管径管道磅水水头，应在检验段上游管道内顶标高以上2.00m。承压管磅水水头及许可渗水量应符合设计要求。8、沟槽回填沟槽覆土在管道隐蔽过程验收合格后进行，采取素土回填，覆土时确保沟槽内积水排除洁净，严禁带水作业，并不得回填淤泥腐植土及有机物质，大于10cm石料等硬块也应剔除，大泥块要敲碎。 沟槽回填，按规范及图纸要求排水污水管沟槽两侧应分层对称回填，而且要两侧同时扎实，预防不对称回填造成管道侧向位移；回填时不得将土直接砸在接口上；窨井等隶属结构物回填土应四面同时进行；在和其它管道交叉地方，回填土时，要做妥善处理。管顶以上覆土时，应分层平整和扎实，每层厚度应依据采取扎实工具和密实度要求而定。管顶以上0.5m范围内用人工回填，当使用推土机或碾压机械碾压时，管顶以上覆土厚度大于70cm。回填土各部分压实质量要求根据设计图纸要求进行控制。9、路面恢复9.1 灰土基层本工程灰土基层采取多个机械集中拌合，拌合均匀无离析，使混合料颗粒组成和含水量全部达成施工技术规范要求。拌成混合料用自卸农运车运至施工地段，采取人工将混合料摊铺均匀，并按线整型。在摊铺过程中消除细集料离析现象，尤其是局部粗集料窝应该铲除，并用新混合料填补。当混合料含水量比最好含水量大12%时，即可进行碾压，碾压遵照“先轻后重再轻”基础标准并一次到位，用二轮压路机碾压，通常碾压56遍即可达成要求密实度。碾压成型灰土洒水养生。9.2砼面层浇筑施工用商品砼运至浇筑地点，使用前应提前测定砼配合比和砂、碎石试验汇报，并报监理工程师验收，合格产品方可使用。砼采取平板式、插入式两种振捣设备振捣，振捣应均匀、合理，预防过振、漏振现象发生。浇筑应做到连续进行，严禁一板施工段内有间断。浇筑完成后，立即做好养护工作。同时，立即做好路面砼切缝工作，待混凝土强度达成85%后进行刻纹。10、文明方法:因为该段在居民小区内，道路比较狭窄，管道土方较多，又无堆放场地，需随挖随运，加大了施工难度。为确保施工现场清洁,创建一个文明施工工地，制订以下具体方法及方法：10.1 严格按施工组织设计组织施工。10.2 施工场地内多种材料挂牌公开，堆放整齐。10.3 配置专门人员对施工场地及周围环境进行清理和打扫。10.4 场内悬挂安全、质量、文明施工口号牌，时刻提醒施工人员安全。10.5 锯缝机和凿岩机利用白天施工，不影响周围居民休息时间。10.6 搞好和周围单位、居民之间关系，认真吸收市容，城管大队意见，搞好施工环境，美化市容。10.7 夜间施工人员不得大声喧哗，行车及行走机械严禁鸣号，施工场地内行车必需放慢速度，确保行人安全。施工中土方妥善堆放，外运途中不飞散，不污染道路及环境。10.8 认真听取驻地监理意见，按市政、业主、监理总部文件、指示要求。搞好安全生产和文明施工，争当文明施工典范。10.9 努力作到“两通、三无、五必需”文明施工基础标准。设置专员管理内业资料，建全多种台帐，资质管理资料，安全管理资料，文明施工基础资料及美化部署办公室。完善现场管理，建立五牌一图，设置宣传口号、彩族。明确施工现场人员标志。10.10 配合管线单位，确保地下管线安全。10.11 施工时珍惜周围绿化，确保周围环境不受污染。五、施工进度计划及确保方法（一）施工进度计划本工程工期为15天。（二）施工进度计划确保方法1、以资格预审时所报项目经理为首，选拔优异管理人员组成项目经理部，加强对工程领导。2、加大投入，配置足够机械设备和人力物力，确保满足工程需要。3、实施多种形式承包责任制，充足调动全体参战人员主动性，明确责任，奖罚分明。4、实施分层次计划管理，将施工计划分解到基层，做到人人心中有数，时时有主攻目标。5、搞好计划调控，项目经理部天天召开一次碰头会，发觉问题立即处理，确保工程顺利进展。6、企业总部准备好后备力量,发觉本项目工程滞后现象立即采取对应支援方法。7、狠抓工程质量，确保每道工序一次检验合格，不能出现返工耽搁工期。8、做好宣传工作，争取沿线群众了解，做好环境保护，降低和周围居民矛盾，尽可能降低影响原因。9、尊重业主意见，立即汇报、请示，争取业主支持，接收监理工程师监督，服从监理工程师指挥。六、质量确保体系（一）质量目标1、确保工程质量合格。2、争创优良工程。（二）质量确保方法1、组建专门质量管理机构，以项目经理为关键责任人，下设专职质量管理人员、质检员、测试员，对各道工序进行质量检测控制，从而形成一个纵向到底，横向到边质量管理体系，详见施工质量管理网络。2、严格根据市质检站要求，实施层层技术交底，项目工程师向技术人员交底，技术人员向施工员交底，施工员向班组长交底。3、关键施工技术工种必需取得资格证书，方能上岗作业，以工作质量确保工序质量，以工序质量确保工程质量。4、把好原材料和半成品材料质量关，多种材料和半成品必需要经过检验合格后方可投入使用，检验除自检外，还要同时取样送市质检站指定含有资质检测中心检验。5、实施三级质量检验制度。即：各施工班组自己检验，各工序之间交接检验，项目经理部协同监理工程师终检评定。6、坚持对每一道施工工序进行检测，如密实度、混凝土配合比等。对检测不合格项目必需立即整改，决不能流入下一道工序。7、实施施工质量一票否决制，凡施工质量不合格单位或个人，不能取得表彰和奖励，对返工造成材料浪费和其它损失，要负担经济责任，发生质量事故责任人要受到行政处分。8、认真填写质检汇报，工序质检资料应和施工同时填写，确保资料正确性和真实性。 七、安全确保方法1、组织以项目经理为责任人安全管理网络，将安全工作落实到人，管理到位，详见施工安全管理网络。加强安全教育，在部署和检验工作时，要同时部署和检验安全工作，坚持“安全第一”方针。2、定时和不定时地组织安全检验，发觉安全隐患，要立即书面通知，快速整改。3、多种操作人员必需持证上岗，严格实施操作规程。4、工地设置专职巡视员，和施工无关人员不得进入施工现场。5、雨季施工要做好坑槽、路基、路面排水工作，预防边坡坍塌和滑坡。6、夜间施工应设置安全标识，坑槽边应设置防护栏，并挂红灯示警。7、安全用电，电工操作人员必需持证上岗，不得乱拉电线，全部临时用电设备必需有箱、门、锁。8、实施安全工作责任制，对违反规程造成安全责任事故要进行处理，责任人要负担经济损失，直至追究法律责任。9、施工安全管理网络图项目经理韦巍项目部主管安全副经理本项目经理部专职安全员韦巍机械安全负 责 人李秀珍后勤安全负 责 人龚大勇交通安全责任人责：曹文喜施工安全负 责 人王培斌全体施工人员韦巍八、文明施工及环境保护方法1、 把创文明工地作为该工程施工关键内容，项目经理部下设“创文明工地领导小组”，专门负责文明施工事宜。2、 上岗前对全体施工人员进行文明施工教育，严厉纪律，严格要求，为集团树立良好形象。3、 尊重业主、设计单位和监理人员，碰到问题立即向她们请示、汇报，协商处理。4、 和周围居民及友邻单位发生矛盾，要多作解释，文明用语，礼貌待人，实在解释不通只能向上反应，决不许可和居民打架。5、 实施挂牌施工，建立五牌一图，即：（1）工程概况牌；（）安全纪律牌；（）安全口号牌；（）安全统计牌；（）文明施工制度牌；（）施工平面图。6、 保持施工现场整齐，该运走渣土、垃圾、废料应立即运走，不能留在工地。7、 运土方时挖土机用铲斗将车厢上部土压一压，预防汽车抛、撒、滴、漏。8、 安排专门保洁人员，对生活及工业场地进行清扫，保持场地和道路清洁。施工用材料要按施工进度有计划地进场，施工现场尽可能少堆积多出建筑材料。9、 施工机械不用时要整齐地停放在指定地点，不得胡乱停放。10、 本工程施工范围内有多家施工单位在进行施工，相互之间有可能产生干扰，要服从管理，相互协调，降低矛盾。
