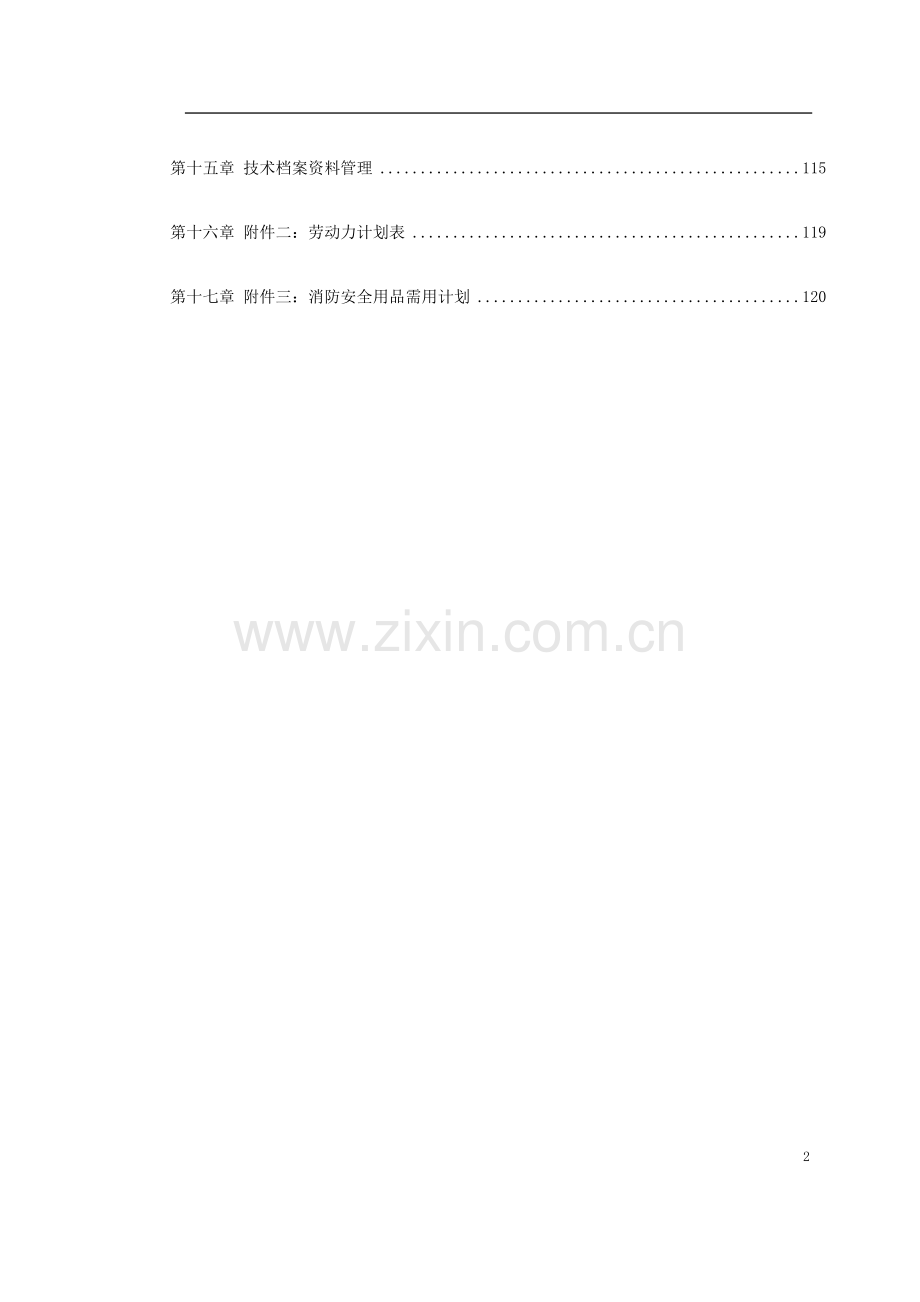

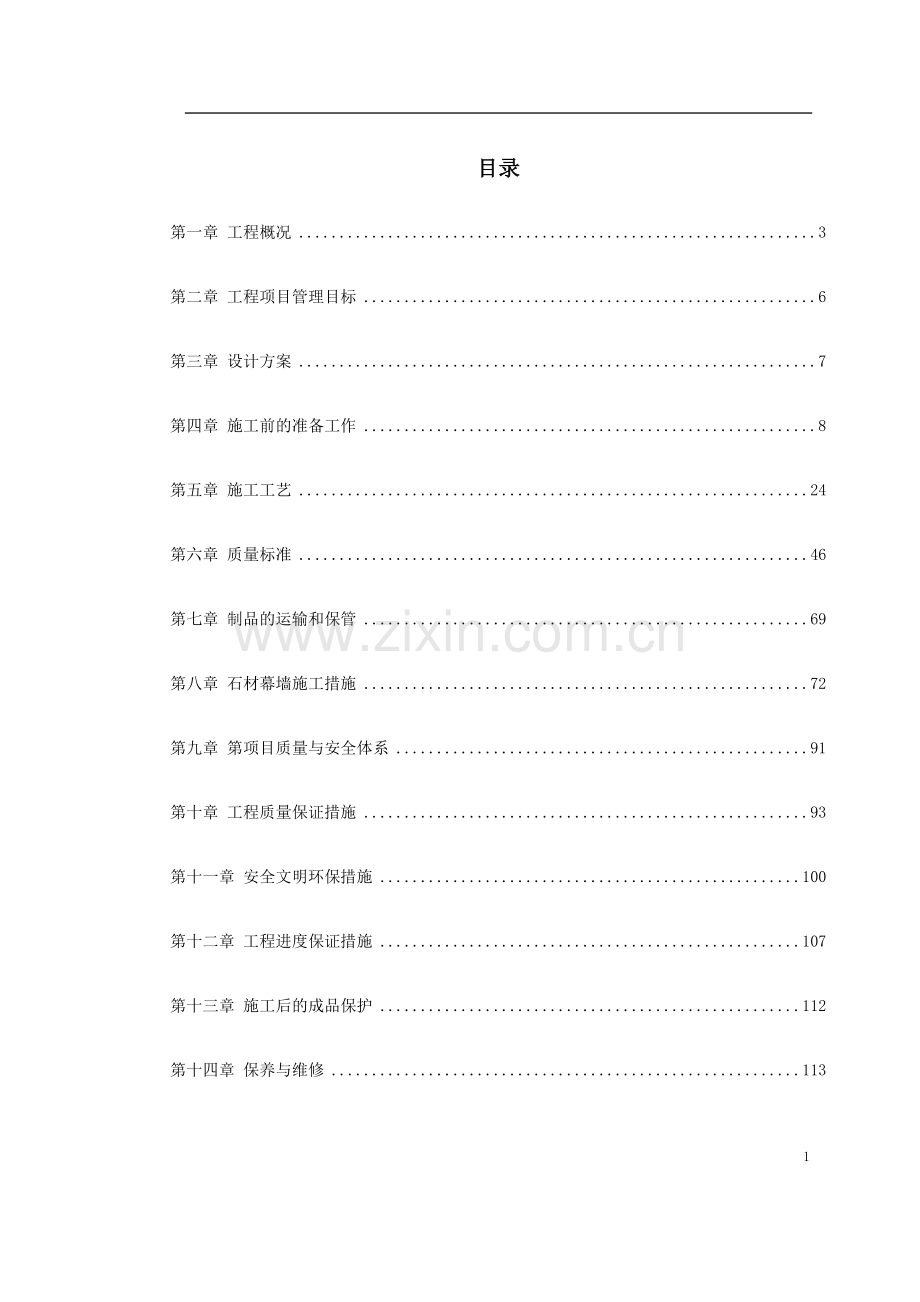

1、目录第一章 工程概况3第二章 工程项目管理目标6第三章 设计方案7第四章 施工前的准备工作8第五章 施工工艺24第六章 质量标准46第七章 制品的运输和保管69第八章 石材幕墙施工措施72第九章 第项目质量与安全体系91第十章 工程质量保证措施93第十一章 安全文明环保措施100第十二章 工程进度保证措施107第十三章 施工后的成品保护112第十四章 保养与维修113第十五章 技术档案资料管理115第十六章 附件二:劳动力计划表119第十七章 附件三:消防安全用品需用计划120第一章 工程概况及施工条件一、编制说明本工程为奥妮小学迁建建设工程校门工程二、 编制依据1、施工图纸; 2、金属与石材
2、幕墙工程技术规范;3、石材幕墙工程施工工艺标准;4、建筑硅酮结构密封胶;5、钢结构工程施工质量验收规范GB50205-2001;二、工程概况工程项目名称:奥妮小学迁建建设工程校门工程;项目地点:永川区朱沱镇;工程范围:奥妮小学迁建建设工程校门外墙石材安装工程;第二章 工程项目管理目标工程质量目标本工程质量保证达到金属与石材幕墙工程技术规范中工程验收评定标准的优良等级,保证满足发包方招标文件规定的质量要求。工期目标根据招标单位施工组织设计进度计划组织实施。保证与总体施工进度同步。文明安全管理目标本工程在严把质量关的同时,认真做到施工现场的文明安全施工管理。达到重庆市文明安全施工现场标准。第三章
3、外施工前的准备工作1、技术准备熟悉与审查施工图纸1)审查设计图纸是否齐全;2)审查设计图纸与说明书在内容上是否一致,以及设计图纸与其各部分之间有无矛盾和错误;3)对建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致,技术要求是否正确;做好工程技术人员对施工人员的技术交底; 2、材料、机具、物资准备(1)石材幕墙及墙面干挂选用的材料要符合国家现行产品标准的规定和本工程项目招标文件的规定;每种材料均要附有出厂合格证、质保书及必要的检验报告。(2)型钢采用热镀锌型钢;金属挂件采用不锈钢件;选用的硅酮结构胶和硅酮机耐候密封胶对所接触的材料要有相容性;水泥为425#,砂子中砂;(
4、3)施工工具的准备。本工程的所有石材均在工厂加工完毕运送至施工现场。现场只配置龙骨钢架制作安装、水泥砂子及石材板材的安装工具和设备。详见现场工具设备配置一览表; (4) 在施工安装部位应提供符合施工要求的脚手架。工程脚手架由土建单位负责提供。为满足幕墙施工的操作要求,脚手架应一次搭设完成。脚手架搭设应符合外双排脚手架的操作要求和安全要求。第四章 施工工艺一、石材幕墙施工工艺石材幕墙安装工艺流程基准线移交、调整埋件、复检基础尺寸检查埋件位置、放线、检查放线精度、安装连接铁件、安装骨架、质量检查、不锈钢挂件安装、质量检查、石材挂板安装、质量检查、密封、清扫、全面综合检查、竣工交付操作工艺安装施工准
5、备、制材料、制品、机具的详细进场计划;落实各项需用计划;编制施工进度计划;做好技术交底工作;搬运、吊装构件时不得碰撞、损坏和污染构件。构件储存时应依照安装顺序排列放置,放置架应有足够的承载力和刚度。在室外储存时应采取保护措施。构件安装前应检查制造合格证,不合格的构件不得安装。预埋件的安装按照土建进度,从下向上逐层安装预埋件;按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位;检查定位无误后,按图纸要求埋设铁件;安装埋件时要采取措施防止浇筑混凝土时埋件位移,控制好埋件表面的水平或垂直,严禁歪、斜、倾等。检查预埋件是否牢固、位置是否准确。预埋件的位置误差应按设计要求进行复查。预埋件的标高偏差
6、不应大于10mm,预埋件的位置与设计位置偏差不应大于20mm。当原有埋件不够时需采用后补埋件。后补埋件的作法详见图1施工测量放线复查由移交的基准线;放标准线并进行检查;在石材挂板放线前,应首先对建筑物外形尺寸进行偏差测量,根据测量结果,确定出干线挂板的基准面。以标准线为基准,按照图纸将分格线放在墙上,并做好标记;分格线放完后,应检查预埋件的位置是否与设计相符,否则应进行调整或预埋件补救处理;注意事项:放线时,应结合土建的结构偏差,将偏差分解;并应防止误差积累;放线时,应考虑好与其他装饰面的接口;拉好的钢丝应在两端紧固点做好标记,以便钢丝断了,快速重拉;严格按照图纸放线;控制重点为:基准线石材幕
7、墙安装工艺石材幕墙骨架的安装施工准备:先复查主体结构的外形尺寸,要求结构外形尺寸达到幕墙尺寸的配合允许误差在允许偏差范围内,对偏差达大者要进行修正处理。检查埋件:应牢固,位置准确;根据控制线确定骨架位置,严格控制骨架位置偏差;确定组件在立面上的水平、垂直位置,并在框格上画线,对平面度逐层设控制点,根据控制点拉线,拉线调整,使组件按要求就位。安装竖框:先将竖框与连接件连接,连接件与主体埋件点焊连接,然后及时进行调整和固定。每根竖框均用线坠调整垂直度,每三层用经纬仪调一次按垂直度,全部调整完后满焊焊牢。安装横框:同一层横框安装由下而上进行。每安装完一层高度应进行检查、调整、校正和固定。干挂石材板主
8、要骨架固定,保证骨架安装的牢固性;在挂件安装前全面检查骨架位置是否准确、焊接是否牢固,并检查焊缝质量;石材幕墙骨架的防锈(A)槽钢主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆(含补刷部分)进行防锈处理并控制第一道二道的间隔时间不小于12小时。(B)型钢进场必须有防潮措施并在除去灰尘及污物后进行防锈操作。(C)严格控制不得漏刷防锈漆,特别控制为焊接而预留的缓刷部位在焊后,涂刷不得少于两遍。背栓式石材安装程序为了达到外立面的整体效果,要求板材加工精度比较高,要精心挑选板材,减少色差。石材表面不得有气泡、裂纹、结疤、折叠、夹杂和端面分层,允许有不大于厚度公差一半的轻微凹坑、凸起、压痕
9、、发纹、擦伤。选好石材根据图纸分格尺寸切割抛光,石材表面清洁。根据设计要求钻孔、定位,当采用一个螺栓时,螺孔中心到板边的距离 不宜大于300mm;当采用两个螺栓时,螺孔中心到板端的距离不宜大于400mm,距两边不宜大于300mm;当采用四个螺栓时,螺孔中心到板边距离不宜大于250mm;当采用一(二)个后切螺栓时,要用四个尼龙螺栓顶住板内侧,以保持板的稳定。石板后作好钻孔定标志后,采用专用钻头钻入,到钻孔深度后,控制钻头绕一个规定的旋转点环状旋转,对钻孔底部进行锥形扩削,这样就为锚栓提供了精确的底部侧凹。在板安装前,应根据结构轴线核定结构外表面与于挂石材外露面之间的 尺寸后,在建筑物大角处做出上
10、下生根的金属丝垂线,并以此为依据,根据建筑物宽度设置足以满足要求的垂线、水平线,确保槽钢钢骨架安装后处于同一平面上(误差不大于5mm)。通过室内的50cm线验证板材水平龙骨及水平线的正确,以此控制拟将安装的板缝水平程度。通过水平线及垂线形成的标准平面标测出结构垂直平面,为结构修补及安装龙骨提供依据。石材板块自下而上安装,一般一组五人,将预制好的石材板块安装到横框上,通过调整固定螺丝调整其高度及左右立边,使缝宽满足要求。石材背后的铝挂件与背栓横框间隙不得小于5mm;对石材本身误差(如对角线等)造成石材缝隙的不均匀,在安装完后用角磨机处理,使缝隙一致。安装完石材板块,用专用清洁剂对石材表面进行清洗
11、后交付验收。密封1)密封部位的清扫和干燥,采用甲苯对密封面进行清扫,清扫时应特别注意不要让溶液散发到接缝以外的场所,清扫用纱布脏污后应常更换,以保证清扫效果,最后用干燥清洁的纱布将溶剂蒸发后的痕迹试去,保持密封面干燥;2)贴防护纸胶带:为防止密封材料使用时污染装饰面,同时为使密封胶缝与面材交界线平直,应贴好纸胶带,要注意纸胶带本身的平直;3)注胶:注胶应均匀、密实、饱满,同时注意施胶方法,避免浪费;4)胶缝修整:注胶后,应将胶缝用小铲沿注胶方向用力施压,将多余的胶刮掉,并将胶缝刮成设计形状,使胶缝光滑、流畅;5)清除纸胶带:胶缝修整好后,应及时去掉保护胶带,并注意撕下的胶带不要污染板材表面;及
12、时清理粘在施工表面上的胶痕。清扫1)整个立面的挂板安装完毕,必须将挂板清理干净,并经监理检验合格后,方可拆除脚手架;2)柱面阳角部位,结构转角部位的石材棱角应有保护措施,其他配合单位按规定相应保护;3)防止石材表面的渗透污染。拆改脚手架时,应将石材遮蔽,避免碰撞墙面;4)对石材表面进行有效保护,施工后及时清除表面污物,避免腐蚀性咬伤。易于污染或损坏料的木材或其他胶结材料不应与石料表面直接接触;完工时需要更换有缺陷、断裂或损伤的石料。更换工作完成后,应用干净水或硬毛刷对所有石材表面清洗。直到所有尘土、污染物被除。不能使用钢丝刷、金属刮削器。在清洗过程中应保护相邻表面免受损伤;在清洗及修补工作完成
13、时,临时保护措施移去。竣工交付先自检,然后上报甲方竣工资料;在甲方组织下,验收、竣工交付;办理相关竣工手续。以上工序完成后,此工序进入保修期,在保修期内,如有质量问题,则要满足用户要求,及时进行维修处理。 幕墙安装施工注意事项(1)安装施工测量应与主体结构的测量配合,其误差应及时调整。(2)立柱安装标高偏差不应大于3mm,轴线前后偏差不应大2mm,左右偏差不应大于3mm;(3)应将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置,并应安装牢固,其接缝应严密。(4)相邻两根横梁水平标高偏差不应大于1 mm。同层标高偏差:当一幅幕墙宽度小于或等于35m时,不应大于5mm;当一幅幕墙宽度大于或等于3
14、5m时,不应大于7mm。(5)应对横竖连接件进行检查、测量、调整。(6)固定防火保温材料应锚钉牢固,防火保温层应平整,拼接处不应留缝隙。(7)冷凝水排出管及附件应与水平构件预留孔连接严密,与内衬板出水孔连接处应设橡胶密封条。(8)其他通气槽孔及雨水排出口等应按设计施工,不得遗漏。(9)现场焊接或高强螺栓紧固的构件固定后,应及时进行防锈处理。(10)不同金属的接触面应采用垫片作隔离处理上。(11)石材安装前应将表面尘土和污物擦试干净。(12)石板安装时,左右上下的偏差不应大于1.5mm。(13)石板空缝安装时,必须要防水措施,并有符合设计要求的排水出口。(14)填充硅酮耐候密封胶时,金属板、石板
15、缝的宽度,厚度应根据硅酮耐候胶的技术参数,经计算后确定。(15)幕墙钢构件施焊后,其表面应采取有效的防腐措施。(16)幕墙安装过程中应进行接缝部位的雨水渗漏检验。干挂石板安装工程质量预防措施 操作人员培训 加强材料供应检验制度 加强操作过程质量控制第五章 质量标准一、石材幕墙施工质量标准1 现场材料检验(1)钢材石材幕墙工程所使用的钢材,现场进行厚度、长度、膜度和表面质量的检验。(2)石材板材石材幕墙工程中使用的石材,应进行板材的品种、规格、性能和等级的检验。(3)硅酮密封耐候胶。检查硅酮密封胶的相容性实验报告和粘结伸拉试验报告,结果必须符合要求。检查硅酮密封胶的生产日期和有效期。(4)五金件
16、及其他配件石材幕墙中采用的五金件和紧固件均采用不锈钢材或制品,其他钢材应进行热浸镀锌或其他防腐处理。五金件外观的检验,应采用观察检查,也可以采用磁铁测试材质,有吸附力的为非不锈钢制品。2、 现场安装质量检验。 (1)预埋件及节点与连接检验。 第六章 石材幕墙施工措施1、干挂花岗石幕墙制作安装包括如下主要工序:(1)、花岗石板材采购;(2)、花岗石板材加工(切割、磨光或抛光、倒棱倒角、开槽、拓孔);(3)、花岗石幕墙预埋件安装;(4)、花岗石幕墙龙骨安装;(5)、花岗石幕墙防雷装置安装;(6)、花岗石幕墙防火带安装;(7)、花岗石幕墙板材安装;(8)、注密封胶。2、工艺操作流程:施工准备检查验收
17、石材板块将板块按顺序堆放初安装加固验收。第七章 项目质量与安全体系1、质量保证体系质量是企业的生命。项目部对本石材幕墙工程从以下5个方面进行保证:(1)严把施工材料关,凡施工所用的所有材料一律采用一级品或合格产品,所有产品均有产品合格证。(2)严格用工制度。对生产施工人员,均经过岗位培训及安全教育。石材幕墙专业安装及电焊等施工人员,全部具有专业操作证,持证上岗。其它辅助施工人员选用技术高、素质好、经验丰富的熟练操作工人。(3)严格完善管理体系。施工项目前,做好各种的施工技术交底,施工项目中,采用三级保证体系,即每道施工工序工作完成后,每道工序实行工人自检,班长互检,工长总检的检验制度;明确责任
18、制,杜绝不合格产品。(4)严格完善规章制度。项目部对所服务的施工项目,从材料采购及每道施工作业程序均有相应的施工手册,对每个施工工长及施工工人的工作要求、工艺要求、质量标准均有明确的规定。地盘施工将严格按规定的工艺流程进行,公司统一派质量监督员对地盘施工监控。2、安全保障体系保证施工安全及工程交付后的安全使用是工程的基本要求和头等大事,项目组将采用以下措施保证安全施工。(1)进入现场施工后,将及时与招标单位的安全部门联系,并服从其安全统一的协调管理,确保工地安全。(2)加强对施工人员的安全管理,提高员工的安全意识。(3)加强施工过程中的安全管理,安排专职安全检查人员,实行24小时的安全保卫工作
19、,配备专职的电工管理工地的临时用电,在库房内置设消防器材,加强对高空作业的管理。(4)所有钢结构钢材、不锈钢挂钩件、密封胶、石材均选用正宗产品。第八章 工程质量保证措施工程质量保证体系的方针和目标信誉第一、客户第一,以卓越的时尚,极富时代特色的设计为追求理想:优质完美,精益求精的工程质量为准则:至诚合作,热情完善的服务为信誉。第九章 安全文明环保措施(一)、安全措施 (1)建立安全防火制度(2)现场管理(3)应急措施安全生产和防火制度应本着以防范为主的原则,对可能引起事故发生的因素进行控制和排除,避免事故的发生。如有工伤事故发生应采取以下措施:如有工伤事故发生应立即向安全部门、公司、甲方及有关
20、部门进行报告;抢救伤员;保护好事故现场;排除险情,防止事故扩大;组织人员、设置警戒,维护好出事周围的正常秩序。(二)、 文明措施 (1)建立文明施工制度建立文明施工责任制,划分区域,明确各自分担责任,及时清除杂物,保持施工现场整洁;(2)保证措施建立文明施工责任制,明确各级责任,层层控制,层层监督;搞好安装员工的思想文明教育,要求在施工过程中礼貌待人,文明施工;第十章 施工后的成品保护1、 成品保护职责2、 成品保护措施 (1)加工与安装过程中,应特别注意轻拿轻放,不能碰伤。划伤,加工好的铝材应贴好保护膜和标签;(2)加强半成品、成品的保护工作,保持与土建单位的联系,防止已安装好的幕墙受划伤;
21、(3)质检员与安全员紧密配合,采取措施搞好半成品、成品的保护工作;附件一:主要施工机械设备表北京新奥广厦房地产开发有限公司知本时代石材工程主要施工机械设备表机械或设备名称型号规格数量国别产地制造年份额定功率(kw)生产能力备注激光经纬仪仿蔡司1苏州95.2自动安平水准仪仿威尔斯1天津95.2石材中切机1云石割机cm4sm18日本1240空气压缩机7.5匹5泉州5.5手提焊机6广州11冲击电钻2SE45德国0.62手枪钻FD10VA45日本0.28手提式压刨1900B6日本0.5台式电钻ST-132台湾0.28手磨机G10ST25日本0.54自攻钻6800DBV9日本0.28电动砂纸机90353
