银行智能化监控联网系统
解决方案

浙江大华技术股份有限公司

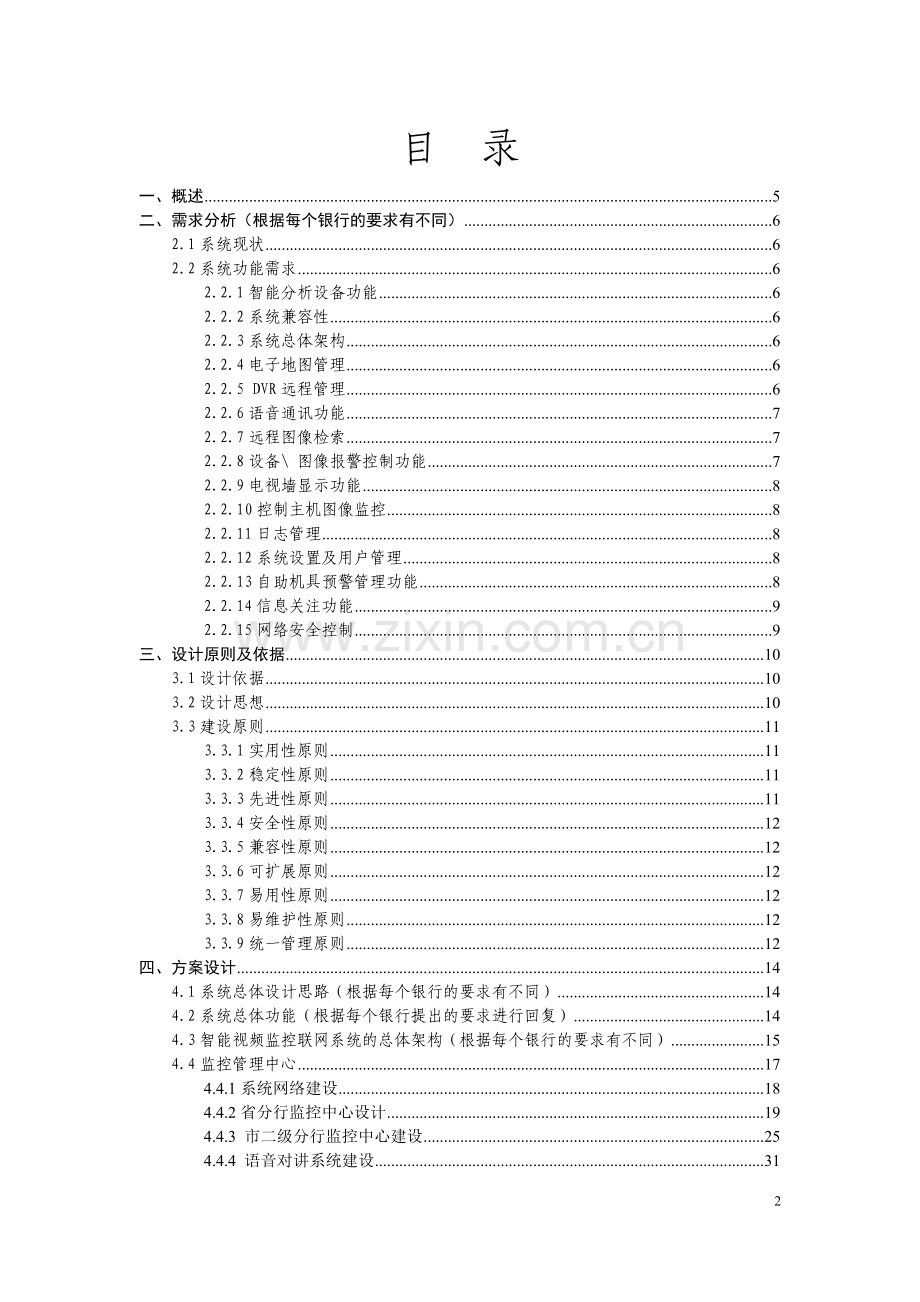

目 录
一、概述 5
二、需求分析（根据每个银行的要求有不同） 6
2.1系统现状 6
2.2系统功能需求 6
2.2.1智能分析设备功能 6
2.2.2系统兼容性 6
2.2.3系统总体架构 6
2.2.4电子地图管理 6
2.2.5 DVR远程管理 6
2.2.6语音通讯功能 7
2.2.7远程图像检索 7
2.2.8设备\ 图像报警控制功能 7
2.2.9电视墙显示功能 8
2.2.10控制主机图像监控 8
2.2.11日志管理 8
2.2.12系统设置及用户管理 8
2.2.13自助机具预警管理功能 8
2.2.14信息关注功能 9
2.2.15网络安全控制 9
三、设计原则及依据 10
3.1设计依据 10
3.2设计思想 10
3.3建设原则 11
3.3.1实用性原则 11
3.3.2稳定性原则 11
3.3.3先进性原则 11
3.3.4安全性原则 12
3.3.5兼容性原则 12
3.3.6可扩展原则 12
3.3.7易用性原则 12
3.3.8易维护性原则 12
3.3.9统一管理原则 12
四、方案设计 14
4.1系统总体设计思路（根据每个银行的要求有不同） 14
4.2系统总体功能（根据每个银行提出的要求进行回复） 14
4.3智能视频监控联网系统的总体架构（根据每个银行的要求有不同） 15
4.4监控管理中心 17
4.4.1系统网络建设 18
4.4.2省分行监控中心设计 19
4.4.3 市二级分行监控中心建设 25
4.4.4 语音对讲系统建设 31
4.5智能化建设 32
4.5.1 旧网点改造解决方案 32
4.5.2 新网点建设解决方案 33
4.5.3 多网点建设解决方案 35
4.6网络传输系统（根据每个银行的要求有不同） 36
五、 大华综合监控管理平台软件DSS-F 37
5.1软件系统架构 37
5.1.1 业务展现层 37
5.1.2业务接入层 38
5.1.3 系统业务层 38
5.1.4 硬件接入层 38
5.2软件系统组成 40
5.2.1核心业务管理服务器（CMS） 40
5.2.2媒体转发服务器（MTS） 40
5.2.3存储服务器(SS) 40
5.2.4设备管理服务器(DMS) 40
5.2.5 WEB管理服务器 41
5.2.6解码上墙服务器(VMS) 41
5.2.7报警管理服务（ARS） 41
5.2.8门禁对讲服务（DMS、MCD等） 42
5.2.9操作员客户端 42
5.2.10管理员客户端 43
5.3系统主要关键技术 44
5.3.1流媒体转发技术 44
5.3.2开放性设计 44
5.3.3高清化平台 46
5.3.4 分布式架构 46
5.3.5 平台多级级联 46
5.3.6 高可靠性设计 48
5.3.7解码上墙方案设计 49
5.3.8服务端模块化设计 49
5.3.9客户端组态化设计 50
5.3.10灵活的用户管理 50
5.3.11全面的网络传输策略 50
5.3.12合理的服务架设 51
5.3.13标准协议架构 51
5.3.14虚拟文件系统 53
5.3.15软件版本同步更新技术 53
5.4系统主要功能特点介绍 54
5.4.1安防综合管理平台 54
5.4.2以“报警管理”为核心 55
5.4.3多样化智能分析 56
5.4.4智能录像回放 57
5.4.5业务监督 57
5.4.5交接班管理 58
5.4.6金库远程守库管理 58
5.4.7方便的电视墙操作 59
5.4.8集成大屏控制 59
5.4.9设备巡检 59
5.4.10设备远程维护 60
5.5系统主要功能列表 60
六、金融行业智能化特色功能 65
七、金融智能分析方案优势 67
八、 大华金融行业智能化产品简介 67
8.1DH-NVS0404HF-I 四路D1智能网络视频服务器 67
8.2DH-DVR0404AH-UD-I 金融ATM型DVR 70
8.3DH-IVS-F智能视频分析服务器-金融行业版 72
一、概述
数字监控系统的普及，网络通讯技术及图像压缩技术的快速发展，为安全技术防范行业实现远程图像监控及联网报警提供高效可行的解决方案。银行建立统一的视频监控和报警管理平台，能够降低工作量提高工作效率，做到对安防、监控工作的统一管理、统一控制。
随着我国经济社会发展和人民生活水平的提高，个人金融服务需求不断增长，特别是对个人支付结算服务的需求更加突出，目前，国内的银行发展迅速，但即便如此，各银行网点的排队情况依旧。银行方面对此种状态基本策略是1，高端客户VIP服务 2，小额客户服务自助化。所以各银行对自助服务设施都有较大的投入。
随着自助银行和ATM使用量不断上升，针对自助银行与ATM的犯罪率的居高不下，使银行及各有关机构不可避免地面对以自助银行和ATM为目标的犯罪，银行卡风险防范日益成为人们重点关注的问题。
同时，区别于其他自助设施类出治安案件银行基本可以免责。但自助银行服务区是银行机构一部分，银行有义务为客户提供安全的环境，所以在自助银行服务区出事银行有不可推卸的责任。
面对日益严重的恶意粘贴、恶意安装、恶意遮挡摄像头、流串多次作案等针对ATM的不法活动，能够实时分析ATM监控视频，对行为异常事件进行检测，同时，自动抓拍记录高质量的人员面部图像，成为银行的对于监控行业提出的新要求。针对自助银行中发生的诸如遗留物、人员滞留、多人聚集、人员徘徊或倒地等有犯罪可能的人员行为，对自助银行内的人员行为分析并实时报警，也成为银行监控的当务之急。
因此，让新型的实时视频智能分析设备与传统视频监控系统进行无缝集成，将合理优化系统，全面提升银行的安防能力，能够在满足目前银行监控的实际需求的同时，有效遏制针对ATM和自助银行的金融犯罪。真正意义上实现远程、实时、智防主导的监控体系，更加贴近银行安防的实际需要。
二、需求分析（根据每个银行的要求有不同）
2.1系统现状
XX银行下属网点包括营业网点、自助银行、ATM、金库等，各网点的监控均已经建设完毕，目前所有XX个网点XXX路左右视频，要通过智能视频监控平台联网到银行监控中心。同时要求有XXX路智能视频分析。
2.2系统功能需求
2.2.1智能分析设备功能
系统将视频图像进行智能分析后得出结果，传送到客户端进行联动图像显示及存储。
2.2.2系统兼容性
系统具有广泛兼容性，对银行目前硬盘监控录像机能全部接入。
2.2.3系统总体架构
架构决定价值。智能视频监控联网采用组建专网模式，每个网点到中心的带宽CIF画质为512K，如果是传输D1画质要求1M带宽。采用营业网点、监控中心二级网络架构。
2.2.4电子地图管理
要能实现多级化电子地图管理标记营业网点、离行式ATM、ATM自助银行、金库分布位置的电子地图上显示，支持电子地图放大缩小。只需双击网点标记即可进入下级电子地图，如需返回上次地图只需返回按钮即可返回上级地图。
2.2.5 DVR远程管理
银行监控中心应该能够显示全市任意一台硬盘录像机的CPU占用率、内存使用、摄像机通道状态、每个硬盘容量的使用状态。
监控中心应该能够通过网络对全辖任意一台硬盘录像机的监控软件的参数进行更改、设置。监控中心应该能够通过网络对任意营业网点的任意一台硬盘录像机远程冷开机、关机。当任意营业网点的任意一台硬盘录像机发生死机后，监控中心应该能够在不对硬盘录像机进行断电操作的情况下通过网络对发生死机现象的硬盘录像机重新启动操作。（死机重启功能需要硬件设备配合）
2.2.6语音通讯功能
监控中心应该能够呼叫辖下任意营业网点、自助银行、ATM、金库，当营业网点接受“对讲呼叫请求”后，监控中心可以和营业网点进行双向语音对讲，并能将双方的视频语音通话记录录制下来便于以后查找；如省行监控中心需和网点值班人员对现场事件进行指挥处理。针对自助银行、ATM应能实现主动喊话功能。
2.2.7远程图像检索
系统应该能够通过网络对各自前端任意网点、任意一台硬盘录像机存储的录像资料进行单路和多路图像的远程检索和回放。回放时可以进行播放、暂停、停止、快放、慢放、单帧快进、单帧后退、抓图，并支持时间定位回放。
系统应该能够将辖内任意一台硬盘录像机任一时间段的录像保存到监控中心并进行刻录，并支持网络存储系统集中存储，并能随时查询网络存储系统中的录像资料。
2.2.8设备\ 图像报警控制功能
系统应该能够接收设备故障、移动侦测、视频丢失、视频遮挡、硬盘故障和报警主机探头报警等报警信息，并联动相关图像和电子地图，并用文字形式显示报警点的网点名称、网点管理员及电话等其他相关的信息，触发声光、LED报警提示，给值班人员直接的声音和文字提示。同时具备自定义文字信息发送等重大事件短信息转发功能。系统应该能够实时显示报警主机的状态，并可以对报警主机进行布撤防、旁路、复位操作。
2.2.9电视墙显示功能
系统应该能够通过一台主机控制所有的电视墙显示。任一电视墙都可以显示1、4、9、16、36个监控视频画面。电视墙应该具有灵活的显示和配置方式。可以按时按组进行轮切，即可以在指定的时间内显示用户指定的画面组合。
2.2.10控制主机图像监控
监控中心的主控制主机应该能够在本机的显示器上远程查看任意一个网点的任意一路监控图像；并实时监听现场声音。银行监控中心的主控制机应该能够对远程高速球机的焦距、聚焦、光圈和云台进行控制。
2.2.11日志管理
所有重要操作日志（包括报警信息、系统设置等）都不可以删除。
可以对系统中的设备状况、网点信息、报警信息、用户登陆信息、值班（交接班）信息等进行统计，并形成报表，进行打印和输出。
2.2.12系统设置及用户管理
监控中心超级用户（具有本监控系统的所有项目的设置权限，是本监控系统最高管理者）可以设置任意多个用户，并可对每个用户配置不同的权限。
监控中心超级用户可以对辖内任意一台硬盘录像机的参数进行设置。
系统应该能够任意增加、删除、配置硬盘录像机及系统设备和联网参数及电视墙的数量、系统设备和联网参数。系统应该能够对任意一只摄像机的远程查看权限进行设置；相应权限的系统用户才可以查看图像。
2.2.13自助机具预警管理功能
系统方案应针对自助银行和ATM的各种风险防范做重点设计，提出实用、可靠的解决方案。
2.2.14信息关注功能
如果分控用户在查看、回放录像过程中，发现涉及安全保卫，合规操作，文优服务等内容的疑点画面，应该能够对这段视频输入相关文字信息，提醒相关管理部门和事发单位回放录像并下载保存；系统应该能够自动对关注信息进行统计查询，形成不可删除的日志信息。
2.2.15网络安全控制
系统应该能够在512K网络带宽下，保证监控图像以CIF格式1路25帧/秒传送（PAL），图像延时要求小于1秒。要求视频数据和语音数据采用同一个IP包传送。要求视频及用户验证信息进行加密传送，非法截取信息无法使用。
三、设计原则及依据
3.1设计依据
本项目符合国家行业标准和公安部门的要求，方案设计参照下列标准和规范：
Ø 《安全防范工程技术规范》GB 50348-2004
Ø 《银行营业场所风险等级和防护级别的规定》 GB38－2004
Ø 《银行营业场所安全防范工程设计规范》 GB/T16676－1996
Ø 《银行自助设备、自助银行安全防范的规定》 GA745-2008
Ø 《信息安全技术 信息系统通用安全技术要求》GB/T 20271-2006
Ø 《安全防范报警设备安全要求和实验方法》GB 16796-1997
Ø 《防盗报警中心控制台》GB/T16572-1996
Ø 《报警图像信号有线传输装置》 GB/T 16577-1996
Ø 《彩色电视图像质量主观评价方法》（GB7401-87）
Ø 《城市监控报警联网系统通用技术要求》GA/T669-2008
Ø 《安全防范工程费用预算编制办法》GA/T70-2004
Ø 《视频安防监控系统技术要求》GA/T367-2001
Ø 《入侵报警系统技术要求》GA/T368-2001
Ø 《安全防范系统验收规则》GA 308-2001
Ø 《安全防范工程程序与要求》GA/T75-94
Ø 《民用建筑电气设计规范》JGJ/T16-1992
Ø 《银行业金融机构安全评估办法》公安部、银监会公通字(2006)53号文件
Ø 国家、部委有关电视监控系统的设计/施工与验收规范、标准、规定等
3.2设计思想
严格按照国家行业标准和公安部门的相关规定和要求进行设计。
Ø 遵循实用可靠的原则，保证设备质量，并最大程度的发挥功能。
Ø 遵循因地制宜，结合实际防范需求和地域环境特点进行设计。
Ø 具备兼容性、可扩展性、先进性，满足系统将来扩展升级需要。
Ø 遵循经济节约的原则，确保系统有合理的性价比。
Ø 遵循总体设计、分布实施的原则。
Ø 遵循安全保密原则，图像信息接入严格遵守公安部有关内外网物理隔离的规定。
Ø 根据贵单位对整个系统要求，有关监控系统资料要求和多年来的设计、安装、维护经验，结合现场实际情况和性价比等方面的实际需求。
Ø 本着经济实用，性能稳定，技术先进，功能齐全，可靠性高和易操作性的设计思想为贵方进行设备配置。
Ø 所提供的设备均采用国内/国际的知名品牌，在大型的安全防范工程中已经得到广泛实战应用。
3.3建设原则
3.3.1实用性原则
以提高安全实效为系统建设根本目标，即以解决安全问题为中心，同时在满足系统功能及性能要求的前提下，尽量降低系统建设成本，采用经济实用的技术和设备，充分利用现有设备和资源，综合考虑系统的建设、升级和维护费用。
3.3.2稳定性原则
所有设备和软件经过严格测试，达到基本成熟的无故障运行程度，整个系统稳定可靠、各子系统能够独立运行，系统平台建设采用成熟、稳定和通用的技术和设备，对于关键部分应有备份、冗余措施，能够保证系统长期稳定运行，系统具有升级能力和技术支持，能够保证全天候不间断长期稳定运行，有完备的技术培训和质量保证体系。
3.3.3先进性原则
安全理念、解决方案、技术性能指标先进，采用科学的、主流的、符合发展方向的技术、设备，系统集成化、模块化程度高、兼容性强，适应银行安防工作的可持续发展。设计合理，构架简洁，功能完备，切合实际，能有效提高工作效率，报警准确及时，满足探测报警、安防监控和业务管理需要。管理平台系统建设选用标准化接口和协议，遵循国家标准、行业标准和公安部颁布的技术规范，系统架构满足未来银行业务发展对系统规模和功能可扩展性的要求。
3.3.4安全性原则
远程监控系统应采取必要的安全保护措施，在网络环境中的数据传输进行加密传输，保障系统网络的安全可靠性，防止病毒感染、黑客攻击，防雷击、过载、断电和人为破坏，具有高度安全性和保密性。
3.3.5兼容性原则
可兼容不同类型的设备，满足不同应用要求。
3.3.6可扩展原则
系统采用工程化、模块化等通用化结构设计，方便扩展以适应不断增长的需求，平台系统软件采用标准化的模块结构，并且可以根据系统规模任意部署，整个系统应包含管理服务器、流媒体服务器、报警服务器、存储服务器等多个模块，可以根据系统的需要进行扩展，并支持服务器集群。
3.3.7易用性原则
提供清晰、简洁的中文操作界面，操作与控制简便、灵活、易学易用，便于管理和维护界面设计，符合保卫值班员要求和现有文化程度，现有人员经过一周的培训练习，能够熟练使用本系统。
3.3.8易维护性原则
在保证系统功能稳定性和培训维护人员的基础上，设计多种网上维护、升级方法，及时排除运行故障等。
3.3.9统一管理原则
远程监控系统应用要体现资源共享、快速反应，形成一体化的网络体系，加强对系统运行、应用的监督管理，能够对用户进行统一的授权和认证，能够对网络宽带的有效管理，并且在发生报警时优先保证报警图像网络传输带宽，能够对控制信号进行优先级的裁定和协调。图像监控系统应采用统一和开放控制协议、编解码协议、接口协议、压缩格式、传输协议，提供透明传输通道，实现设备任意一点接入全网受控。

四、方案设计
4.1系统总体设计思路（根据每个银行的要求有不同）
本系统除实现各个网点远程联网外，还需对各网点原有系统进行必要的改造和完善，使之更加合理规范，提高安全防范水平。
录像资料保存方式采用××存储方式。前端网点的录像数据保存在××上，并根据本方案中预定的保存天数配置足够的硬盘空间。报警时报警区域的视频图像联动上传到中心幕墙。

4.2系统总体功能（根据每个银行提出的要求进行回复）
系统总体功能如下：
1、实时视频监控管理功能
监控中心和业务管理人员经授权能够远程查看任意一路监控视频，可以控制云台和镜头的动作，能够在监控中心客户端和电视墙上进行单画面和多画面（1/4//9/16/36）显示和轮巡切换。
2、远程录像回放功能
可以通过时间、镜头和报警时间来查询回放前端、集中录像资料。
3、设备远程控制管理功能
可以对各个网点的硬盘录像机、报警主机等设备的参数进行远程设定、状态查询和远程控制，如远程校时、重启等。根据前端设备的技术参数和功能，可以远程设定不同监控点的录像和网络传输质量，可以对设备异常状态进行报警和远程维护。
4、现场语音监听对讲功能
在监控中心需要对前端声音监听和对讲，并将双方对讲的语音通话记录同视频一并录制下来，如客户需要帮助时与中心进行双向语音对讲，监控中心可以呼叫任意网点进行双向语音对讲；
5、门禁控制管理
在监控中心需要对前端的门禁系统进行控制，通过视频关联功能，当前端门禁卡刷卡时，自动弹出关联视频，对开门人进行2次确认，方能开启门禁，防止盗刷卡，挟持开卡事件。
6、智能报警行为分析
将智能报警抓到的图片进行对比、关联实时视频、关联录像、联动地图、人脸入库等分析。
7、报警与视频联动功能
报警事件能够自动启动关联监控点的视频录像，能够在监控中心自动切换报警点关联的监控图像。
8、视频移动侦测报警功能
根据前端设备的支持情况，能够设定视频侦测报警功能，一旦在设定的区域内有人闯入，即触发报警，通过监控画面实现非营业时间的防入侵报警。
9、电子地图显示功能
可以通过电子地图进行管理和显示，所有监控点、报警点、门禁控制点都能够标注在营业网点的平面图上，报警时能在相应的部位闪烁，可以通过点击地图上的监控点图标来监控视频。地图采用多级地图分层管理。。
10、访问授权认证管理功能
对所有的系统用户采用统一的身份认证管理，对不同的用户分配不同的角色，对应不同的操作权限。采用“用户身份＋密码”的方式登录，只有获得授权的用户才能进入系统，查看相应的信息，进行相应的控制，加强了系统的安全性。高级别用户具有相对的高优先级。
4.3智能视频监控联网系统的总体架构（根据每个银行的要求有不同）
系统以各营业网点、离行式ATM、自助银行、金库为基础监控单元，以××银行为基础监控中心，构成前端网点、地市监控管理中心、省行监控管理中心二级网络，系统基本组成拓扑图如下：

77

4.4监控管理中心
监控管理中心拟设立在××银行办公大楼。联网系统主要由前端监控报警设备、传输网络、管理平台和业务应用终端四个部分组成。这四个组成部分可以划分为4个系统层次结构－设备层、传输层、管理层、业务层，系统结构图如下所示：

4.4.1系统网络建设

根据网络条件:
1.金库部分采用专用网络，2M线路最多同时传输4路CIF画质视频图像或1路D1画质视频图像。
2.营业网点采用与业务网共享，按照银行的要求，需要优先保证业务与办公数据，则2M线路最多同时传输4路CIF画质视频图像或1路D1画质视频图像。
3. 自助银行采用专网或租用ADSL线路，则2M线路最多同时传输4路CIF画质视频图像或1路D1画质视频图像。
4. 办公区域采用专网线路，则10M线路最多同时传输20路CIF画质视频图像或5路D1画质视频图像。
如果对图像的质量要求高，前端网点有高清监控设备，在保证带宽足够的情况下，系统支持高清图像的接入与管理。详见网络带宽与传输图像画质对应表：
表：网络带宽与传输图像画质对应表

画质
2Mbps
4Mbps
8Mbps
10Mbps
1
CIF(352*288) 512Kbps
4路
8路
16路
20路
2
D1(704*576) 2Mbps
1路
2路
4路
5路
3
720P(1280*720) 4M bps

1路
2路
2路
4
1080P(1920*1080) 8M bps

1路
1路
4.4.2省分行监控中心设计
4.4.2.1监控中心设计
整体网络架构中，省分行一级监控中心是下辖地市行和所辖网点的网络汇聚点，一级监控中心管理下辖县支行、网点、离行ATM/自助银行。
省分行一级监控中心使用DSS-F综合网络视频管理平台搭建，主要由服务器系统、控制台系统、电视墙系统、监控席位、网络存储系统。

1.服务器系统
服务器系统由DSS-F平台系统及其运行其的服务器系统组成，各组成模块及功能：
服务器
功能
配置
中心管理服务器：CMS
负责业务逻辑、权限控制、容错、负载均衡、动态集群等。

Web服务器
B/S形式的人机交互和数据访问；

设备管理服务器：DMS
执行查询配置命令、操作命令、收集网管信息、收集报警信息并执行报警联动策略。

流媒体转发服务器：MTS
对音视频流和其他数据的转发，分发和流控制。

视频存储服务器：SS
负责中心视频存储和录像回放的转发，支持多种标准协议和存储方案。

门禁动环服务器：PES
实现对门禁报警和动环设备的管理。

视频上墙控制服务器：VMS
实现嵌入式解码器、软解码服务器的视频输出，可连接DLP、电视墙等。

报警管理服务器：AMS
接受报警并按等级和用途分发,可防止报警风暴。

2.控制台系统
控制台系统是分行监控中心的用户控制系统，由安装DSS-F管理员客户端软件和工作站主机组成。
客户端系统安装于工作站主机上，工作站建议配置参见“主要设备技术指标”相关章节。
客户端系统是监控中心的用户操作平台，主要操作有：查看图像、画面切换、录像机控制和管理、录像和回放、报警处理、电子地图、设备巡检、双向语音对讲、系统设置。具有界面直观、操作方便、功能强大的特点。所有的操作均按登录用户权限受DSS-F服务器的严格控制。
3.电视墙系统
电视墙管理系统由VMS服务器、嵌入式解码器、显示拼接系统组成。

4.监控席位
省分行监控中心的监控席位可分为网点监控席位、ATM监控席位和金库监控席位。每个监控席位可以设置PC机，安装客户端软件。
主要用于营业网点的现场监控和业务监督，保卫、运营等部门的检查人员通过网点监控席位进行监控功能。
自助银行席位值班员检索每天的录像资料的完整情况、检查设备的工作状况等督查。
金库监控席位：金库值班席位负责日常金库区的作业监控督查。
5.存储系统
营业网点/金库和自助银行/ATM有完善的本地监控录像，监控中心只存储报警录像。报警录像存储在DSS-F管理平台外接存储上。
6. OA分控终端
配置OA分控端（通过OA开设分控窗口），在各职能部门的PC机上安装客户端软件或使用IE浏览器，可以根据各职能部门内控要求，经中心授权方便地实现对各职能部门管理区域内任一网点任一路摄像机的图像进行实施查看。
7.专用监控席位分控终端
系统可以配置专用的监控席位主机，可以根据各职能部门要求，经中心授权方便地实现对各职能部门管理区域内任一网点任一路摄像机的图像进行实施查看，录像回放、下载、刻录等操作。
4.4.2.2电视墙建设
监控中心设计DID液晶拼接系统，显示系统按照n*n布局，支持1、4、9、16多画面分割及画中画功能，每个画面显示单元均可由主控台指定显示视频内容和显示方式。
显示主屏与主控台某一个应用显示窗口联动。首先显示山东省行政区划地图，在其上用符号标注所有金融网点位置并用不同颜色区分监控主机当前工作状态。
1.显示系统由以下部分组成
序号
设备名称
数量
1
46寸液晶显示单元
16套
2
液晶显示单元支架
4套
3
大屏幕控制管理软件
1套
4
专用工程线缆
配套
5
图像拼接控制器
1套
各主要组成部分说明如下：
u 拼接单元组合墙体：
本大屏幕显示显示墙由1套4(行)×4（列）46″ DID LCD显示屏——DHL460UT组成，组合方式为4×4（行´列）；
n DHL460UT单屏尺寸：1026.5mm(宽)×580.8mm(高)；
n 组合尺寸：(1026.5mm ×4) ×(580.8 mm ×4)；
n 底座高度：暂定为800mm，实际高度根据用户现场确定。底座尺寸规格600-1200mm，间隔50mm一个规格。
n 底座有防倾倒装置，如果现场装修不具备条件，可拆除底座前后支架，最上层单元必须和后墙固定。
n 配置功能强大的图像处理模块，同时配合相应的图像处理软件，以实现系统所要求的各种快速灵活的图像处理功能。各种视频信号/RGB信号/网络信号可在全屏以任意大小、任意位置、任意组合、跨屏漫游、互相叠加显示。
n 系统留有充分余量，当用户日后系统升级时，只需添加相应的模块，将软件进行升级即可，满足今后扩展的需要。
u 大屏幕显示系统集成控制软件
本方案选用我公司自主研发的大屏幕显示系统管理软件DH-DSCS。
DH-DSCS大屏幕显示系统管理软件是专为大屏幕拼接显示墙开发的应用管理系统。其主要功能是为用户提供对显示拼接墙上的各类应用窗口的信号调用、控制和管理，对图像控制器的控制以及实现对矩阵、摄像机和集中控制设备等相关外围设备的控制与管理。

可以通过操作软件对整个屏幕墙的显示内容进行设置和存储（预案功能），并且可以进行定时安排，操作人员在日常工作状态下，只需要对大屏幕墙进行事先显示的设计，大屏幕墙将按照预先的安排自行工作，操作人员不需要进行额外的操作。
u 矩阵设备、接口设备及传输线缆
VGA分配器用于将计算机的VGA信号分为两路，一路输出到大屏幕，一路输出到显示器，使得大屏幕上和显示器上能够显示同样的画面和内容。其数量根据用户使用需求确定。
各类信号传输电缆及控制电缆需要根据安装现场情况确定。
2.显示系统结构示意图

4.4.2.3监控中心自身监控
监控中心安装2个半球摄像机对监控中心自身的工作情况进行监控和录像，这样可以方便上级领导和本级领导对下级监控中心日常值班工作情况的了解、指导和掌握，避免监控中心离岗和工作不专心等影响生产安全的事情发生。
IP摄像机通过网线将视频信号接入DSS-F中心管理平台，不需要硬盘录像机，简化了工程施工，实现了监控图像的网络传输、集中存储和统一管理。
4.4.3 市二级分行监控中心建设
4.4.3.1监控中心设计
二级分行监控中心是下辖县支行和网点的网络汇聚点，二级分行监控中心管理下辖县支行、网点、离行ATM/自助银行、金库等。
二级分行监控中心由DSS-F综合网络视频管理平台搭建，主要由服务器系统、控制台系统、电视墙系统、监控席位、网络存储系统。

1.服务器系统
服务器系统由DSS-F平台系统及其运行其的服务器系统组成，各组成模块及功能：
服务器
功能
配置
中心管理服务器：CMS
负责业务逻辑、权限控制、容错、负载均衡、动态集群等。

Web服务器
B/S形式的人机交互和数据访问；

设备管理服务器：DMS
执行查询配置命令、操作命令、收集网管信息、收集报警信息并执行报警联动策略。

流媒体转发服务器：MTS
对音视频流和其他数据的转发，分发和流控制。

视频存储服务器：SS
负责中心视频存储和录像回放的转发，支持多种标准协议和存储方案。

门禁动环服务器：PES
实现对门禁报警和动环设备的管理。

视频上墙控制服务器：VMS
实现嵌入式解码器、软解码服务器的视频输出，可连接DLP、电视墙等。

报警管理服务器：AMS
接受报警并按等级和用途分发,可防止报警风暴。

2.控制台系统
控制台系统是分行监控中心的用户控制系统，由安装DSS-F管理员客户端软件和工作站主机组成。
客户端系统安装于工作站主机上，工作站建议配置参见“主要设备技术指标”相关章节。
客户端系统是监控中心的用户操作平台，主要操作有：查看图像、画面切换、录像机控制和管理、录像和回放、报警处理、电子地图、设备巡检、双向语音对讲、系统设置。具有界面直观、操作方便、功能强大的特点。所有的操作均按登录用户权限受DSS-F服务器的严格控制。
3.电视墙系统
电视墙管理系统由VMS服务器、嵌入式解码器、显示拼接系统组成。

4.监控席位
市分行监控中心的监控席位可分为网点监控席位、ATM监控席位和金库监控席位。每个监控席位可以设置PC机，安装客户端软件。
主要用于营业网点的现场监控和业务监督，保卫、运营等部门的检查人员通过网点监控席位进行监控功能。
席位值班员对可疑人员的操作进行监视和报警，通过双向对讲功能对吞卡客户的求助进行安抚、指导。检索每天的录像资料的完整情况、检查设备的工作状况，对故障设备进行报修、对设备的维修过程进行跟踪、督促和确认，对维修人员的服务质量进行评测打分
金库监控席位：金库值班席位负责日常金库区的作业监控。
5.存储系统
营业网点/金库和自助银行/ATM有完善的本地监控录像，监控中心只存储报警录像。报警录像存储在DSS-F管理平台外接存储上。
6. OA分控终端
配置OA分控端（通过OA开设分控窗口），在各职能部门的PC机上安装客户端软件或使用IE浏览器，可以根据各职能部门内控要求，经中心授权方便地实现对各职能部门管理区域内任一网点任一路摄像机的图像进行实施查看。
7.专用监控席位分控终端
系统可以配置专用的监控席位主机，可以根据各职能部门要求，经中心授权方便地实现对各职能部门管理区域内任一网点任一路摄像机的图像进行实施查看，录像回放、下载、刻录等操作。
4.4.3.2电视墙设计
监控中心设计DID液晶拼接系统，显示系统按照n*n布局，支持1、4、9、16多画面分割及画中画功能，每个画面显示单元均可由主控台指定显示视频内容和显示方式。
显示主屏与主控台某一个应用显示窗口联动。首先显示山东省行政区划地图，在其上用符号标注所有金融网点位置并用不同颜色区分监控主机当前工作状态。
显示主屏与主控台某一个应用显示窗口联动。首先显示地市行政区划地图，在其上用符号标注所有金融网点位置并用不同颜色区分监控主机当前工作状态。当鼠标停留在个监控主机位置时，显示该金融网点的名称、地址等信息。可选择显示网点平面图、启动对讲等功能，显示内容切换为该金融网点安防设备平面安装图，在平面图中标出全部报警器、摄像机和监控主机柜安装位置，并用颜色区分报警器当前状态。当鼠标点击某一报警器时，显示该报警器状态及最后一次报警有关信息；当鼠标点击某一摄像机时，弹出一个窗口，播放该摄像机当前实时上传的视频图像；当鼠标点击网点监控主机时，弹出窗口，显示该监控主机当前工作状态，包括网络带宽占用、主机CPU资源占用、硬盘使用情况、最后一次启动时间、连续运行工作时间等内容。
1.显示系统由以下部分组成
序号
设备名称
数量
1
46寸液晶显示单元
6套
2
液晶显示单元支架
1套
3
大屏幕控制管理软件
1套
4
专用工程线缆
配套
5
图像拼接控制器
1套
各主要组成部分说明如下：
u 拼接单元组合墙体：
本大屏幕显示显示墙由1套2(行)×3（列）46″ DID LCD显示屏——DHL460UT组成，组合方式为2×3（行´列）；
n DHL460UT单屏尺寸：1026.5mm(宽)×580.8mm(高)；
n 组合尺寸：(1026.5mm ×2) ×(580.8 mm ×3)；
n 底座高度：暂定为800mm，实际高度根据用户现场确定。底座尺寸规格600-1200mm，间隔50mm一个规格。
n 底座有防倾倒装置，如果现场装修不具备条件，可拆除底座前后支架，最上层单元必须和后墙固定。
n 配置功能强大的图像处理模块，同时配合相应的图像处理软件，以实现系统所要求的各种快速灵活的图像处理功能。各种视频信号/RGB信号/网络信号可在全屏以任意大小、任意位置、任意组合、跨屏漫游、互相叠加显示。
n 系统留有充分余量，当用户日后系统升级时，只需添加相应的模块，将软件进行升级即可，满足今后扩展的需要。
u 大屏幕显示系统集成控制软件
本方案选用我公司自主研发的大屏幕显示系统管理软件DH-DSCS。
DH-DSCS大屏幕显示系统管理软件是专为大屏幕拼接显示墙开发的应用管理系统。其主要功能是为用户提供对显示拼接墙上的各类应用窗口的信号调用、控制和管理，对图像控制器的控制以及实现对矩阵、摄像机和集中控制设备等相关外围设备的控制与管理。

可以通过操作软件对整个屏幕墙的显示内容进行设置和存储（预案功能），并且可以进行定时安排，操作人员在日常工作状态下，只需要对大屏幕墙进行事先显示的设计，大屏幕墙将按照预先的安排自行工作，操作人员不需要进行额外的操作。
u 矩阵设备、接口设备及传输线缆
VGA分配器用于将计算机的VGA信号分为两路，一路输出到大屏幕，一路输出到显示器，使得大屏幕上和显示器上能够显示同样的画面和内容。其数量根据用户使用需求确定。
各类信号传输电缆及控制电缆需要根据安装现场情况确定。
2.显示系统结构示意图

4.4.3.3监控中心自身监控
监控中心安装2个半球摄像机对监控中心自身的工作情况进行监控和录像，这样可以方便上级领导和本级领导对下级监控中心日常值班工作情况的了解、指导和掌握，避免监控中心离岗和工作不专心等影响生产安全的事情发生。
IP摄像机通过网线将视频信号接入DSS-F中心管理平台，不需要硬盘录像机，简化了工程施工，实现了监控图像的网络传输、集中存储和统一管理。
4.4.4 语音对讲系统建设
监控中心与营业厅、自助银行、金库等前端网点的对讲，按触发方式，分为主叫和被叫2种。
在主叫方式中，网点通过问讯按钮与相关部门进行双向语音对讲。当客户按下问讯按钮，客户服务终端，立即响应，并将相应的图像和声音显示在远程中心和客户服务终端上。客户服务终端可以与客户进行远程对话。交流的图像声音在录像中可查。
当前端营业网点发生警情或者有不法分子在自助银行进行不法活动时，中心通过对讲功能实现对现场的语音喊话，一方面报警输出的警号震慑不法分子的行为，另外通过喊话可以有效制止对金融设备的不法侵害。相关信息和音视频数据在事后能进行查询并可作为公安机关办案的有效依据。

4.5智能化建设
4.5.1 旧网点改造解决方案
4.5.1.1 监控点改造
面 部：部署700线模拟宽动态针孔摄像机，实现取款人员面部的全程监控，用于识别人脸和异常人脸，为取款纠纷、
