气体报警控制系统大学.doc

西南交通大学本科毕业设计（论文） 第II页

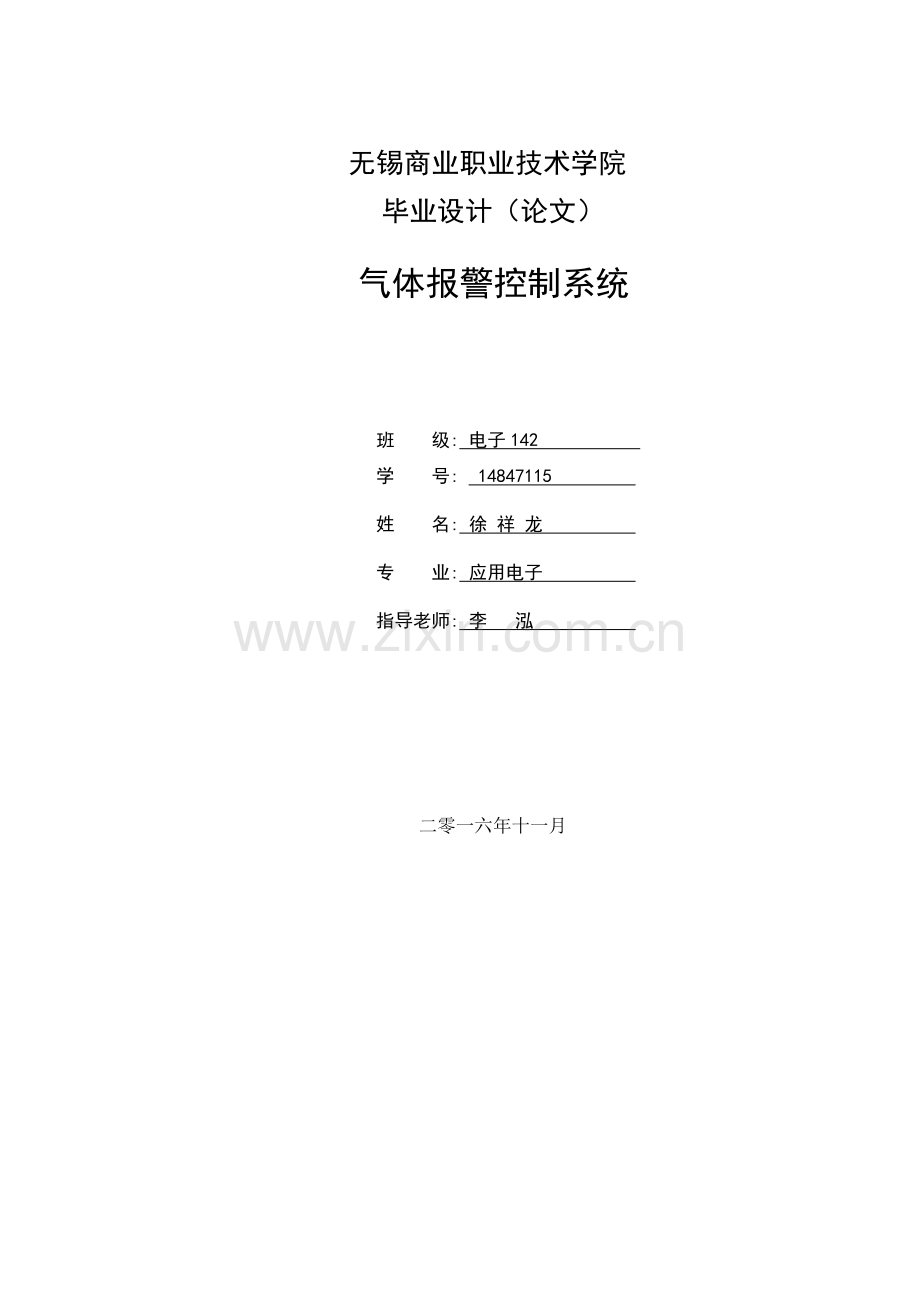

无锡商业职业技术学院
毕业设计（论文）

气体报警控制系统

班 级: 电子142
学 号: 14847115
姓 名: 徐 祥 龙
专 业: 应用电子
指导老师: 李 泓

二零一六年十一月

西南交通大学本科毕业设计（论文） 第V页

无锡商业职业技术学院毕业设计（论文）

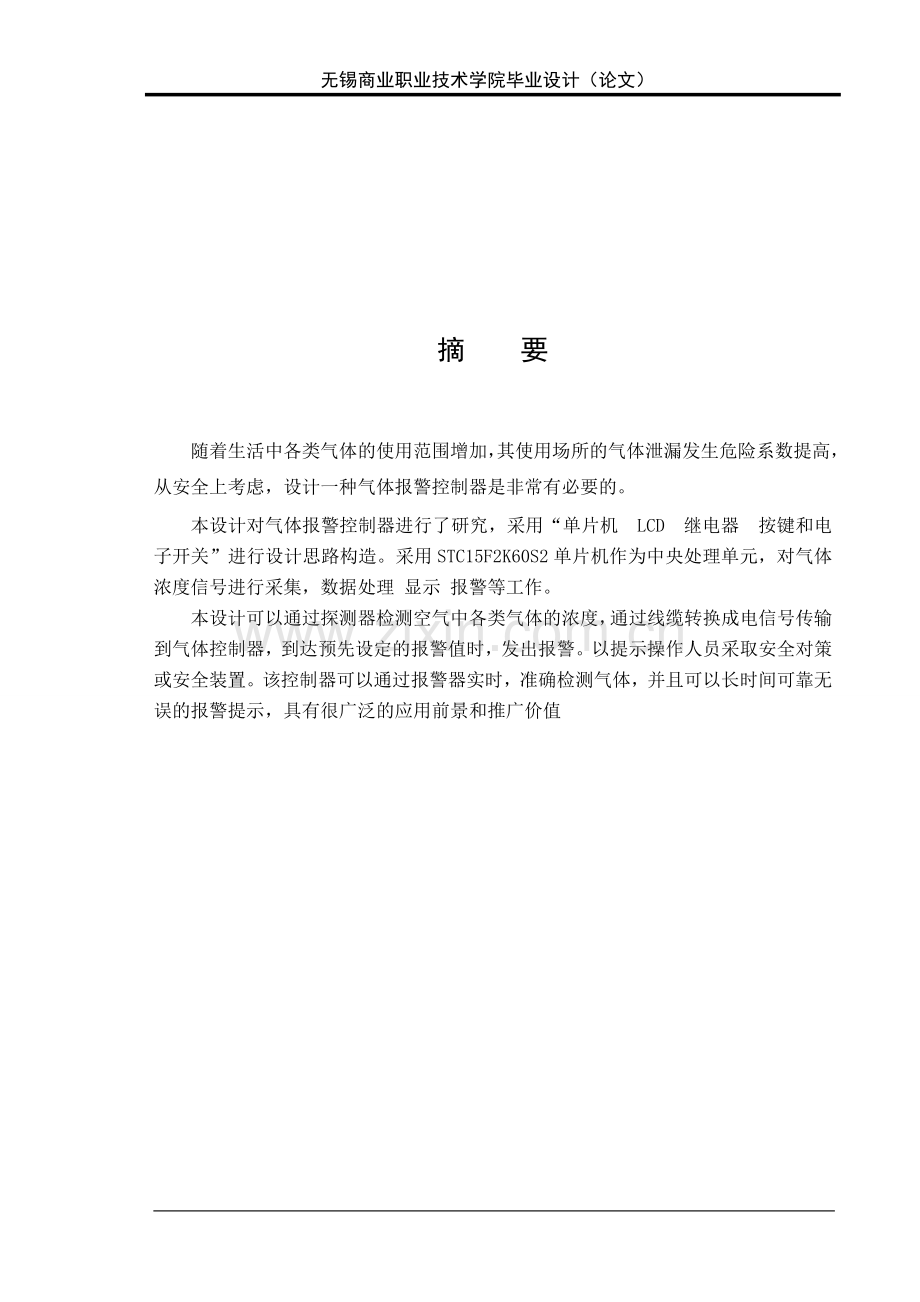

摘 要

随着生活中各类气体的使用范围增加，其使用场所的气体泄漏发生危险系数提高，从安全上考虑，设计一种气体报警控制器是非常有必要的。
本设计对气体报警控制器进行了研究，采用“单片机 LCD 继电器 按键和电子开关”进行设计思路构造。采用STC15F2K60S2单片机作为中央处理单元，对气体浓度信号进行采集，数据处理 显示 报警等工作。
本设计可以通过探测器检测空气中各类气体的浓度，通过线缆转换成电信号传输到气体控制器，到达预先设定的报警值时，发出报警。以提示操作人员采取安全对策或安全装置。该控制器可以通过报警器实时，准确检测气体，并且可以长时间可靠无误的报警提示，具有很广泛的应用前景和推广价值

Abstract

Keywords: divulging alarm; combustible gas ; single chip microcomputer; gas sensor

目 录

摘 要 I
ABSTRACT II
第1章 绪 论 1
1.1 本论文的背景和意义 1
1.2 本论文的主要方法和研究进展 1
1.3 本论文的主要内容 1
第2章 系统设计 2
2.1总体结构 2
第3章 硬件设计 3
3.1 声光报警 3
第4章 软件设计 4
4.1 开发工具 4
4.2 软件流程 4
4.3 关键程序 4
第5章 测试及结果 5
5.1 测试方法 5
5.2 测试数据 5
结 论 6
致 谢 7
参考文献 8

10
第10页 共15页
无锡商业职业技术学院毕业设计（论文）

第1章 绪 论
1.1 本论文的背景和意义
随着我国的飞速发展各类气体在工业上 生活中的普及，大大提高了生产效率和生活质量。但是在我们使用的过程中，因气体的泄漏造成的爆炸 中毒等意外事故经常发生，给我们生命财产安全带来了严重的威胁。工业产生的废气体、交通工具产生的气体、生活中产生的各类气体在不断威胁着我们的人身安全和生活环境。各类气体可以带给人类能源，生活生产带来方便的同时，它们自身也是有毒易燃的化学物，它们给我们生活生产中带来火灾 中毒 爆炸等隐患。由于我们身体缺乏对各类气体的感知，所以对此研制出无需人为来感知就能够感知并判别气体的浓度仪器就变得尤为重要。
在当今社会中随着科技的飞速发展在各行各业各类气体使用的越来越多，然而随之而来的就是各种气体泄漏造成的中毒 爆炸等各种事故。因此本文设计一种通过检测气体浓度从而达到报警解除隐患。当工作地点或生活中检测的气体浓度超过设定的值时，气体报警控制器发生提示报警，同时启动安全措施设备，降低工作地点的危险程度的扩大，从而自动排除危险情况的发生。对避免和控制事故具有重要意义。

1.2 本论文的主要方法和研究进展
通过控制A/D转换器按照给定的要求时间对可燃气体传感器测量的值进行数据转换并反馈给单片机，数码管显示测的浓度值，超出设定的危险值时，发光二极管，蜂鸣器产生动作。
此设计比较完善 电路实用 利用传感器对气体进行检测并反应给单片机，当浓度到达危险值时单片机通过报警电路发出预警 并启动安全措施设备。保证人们的身体财产安全。

1.3 本论文的主要内容
本设计为一个气体报警控制器，包含了检测接收处理和报警等部分。本设计主要是应用于保护人身安全 提高安全指数。在设计中需检测气体的浓度，并于设定的危险值进行比较，超出危险值就发出报警并且启动安全措施设备，没超出危险值就无需报警。

第2章 系统设计
2.1总体结构
单片机
LCD
声光报警
继电器
RS485
按键
电子开关
输入电路

第3章 硬件设计
3.1 声光报警

图3.1 声光报警电路图

声光报警是一种通过声音和光来向人们发出示警信号的装置。他是以单片机STC15F2K60S2为核心，完成对多路气体浓度的采集、数码显示、处理、声光报警等功能，自身构成了一个测控系统。。此系统主要用于监测各类气体的产生、使用、储存的室内外泄漏情况。气体探测器将探测的气体浓度转换成电信号传输给报警仪表，当气体的浓度达到预先设定的危险值时发出声光报警信号提示以采取安全措施，避免了危险事故的发生。

系统由STC15F2K60S2单片机、A/D转换器及外围电路组成，以RS485总线适配连接主机和从机，组成整个的可燃气体检测报警控制系统。

3.2 电子开关

3.3 单片机

第4章 软件设计

4.1 开发工具

4.2 软件流程

4.3 关键程序

第5章 测试及结果
5.1 测试方法

5.2 测试数据

结 论
本论文使用面向对象的编程语言KEIL C 进行设计。

致 谢

参考文献
1.王俊杰 曹 丽 传感器与检测技术 清华大学出版社，2011
2.郭爱芳 王恒迪 传感器原理及应用 西安电子科技大学出版社，2007
3.吴卫荣 李 军 王德滨 传感器与PLC技术，中国轻工业出版社，2006
4.张洪润 张亚凡 传感技术与实验 清华大学出版社，2005
5.吕 泉 张洪润 现代传感器原理及应用 清华大学出版社，2006
6.江小安 侯亚玲 宫丽 王珊珊 电路与模拟电子技术 电子工业出版社，2015
7.蒙 平 各类火灾探测器原理分析及应用讨论 企业科技与发展 2009
8.单夫来 智能型光电感烟火灾探测器的设计 智能建筑电气技术 2008
9.贺 艳 家用感烟探测器 消防技术与产品信息 2003
附 录 1 标题
(对需要收录于毕业设计（论文）中且又不适合书写正文中的附加数据、资料、详细公式推导等有特色的内容，可作为附录排写)
