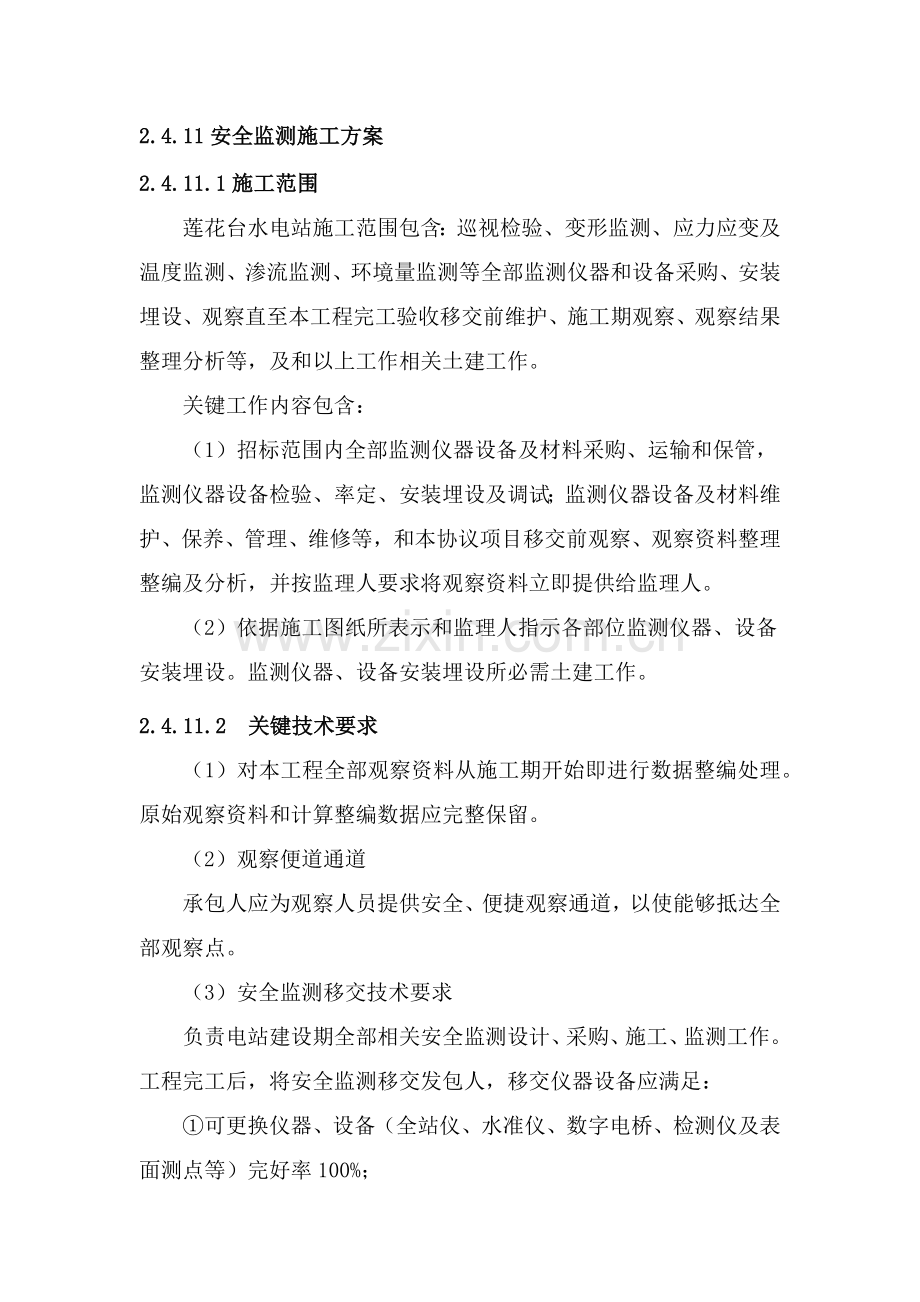

2.4.11安全监测施工方案
2.4.11.1施工范围
莲花台水电站施工范围包含：巡视检验、变形监测、应力应变及温度监测、渗流监测、环境量监测等全部监测仪器和设备采购、安装埋设、观察直至本工程完工验收移交前维护、施工期观察、观察结果整理分析等，及和以上工作相关土建工作。
关键工作内容包含：
（1）招标范围内全部监测仪器设备及材料采购、运输和保管，监测仪器设备检验、率定、安装埋设及调试；监测仪器设备及材料维护、保养、管理、维修等，和本协议项目移交前观察、观察资料整理整编及分析，并按监理人要求将观察资料立即提供给监理人。
（2）依据施工图纸所表示和监理人指示各部位监测仪器、设备安装埋设。监测仪器、设备安装埋设所必需土建工作。
2.4.11.2 关键技术要求
（1）对本工程全部观察资料从施工期开始即进行数据整编处理。原始观察资料和计算整编数据应完整保留。
（2）观察便道通道
承包人应为观察人员提供安全、便捷观察通道，以使能够抵达全部观察点。
（3）安全监测移交技术要求
负责电站建设期全部相关安全监测设计、采购、施工、监测工作。工程完工后，将安全监测移交发包人，移交仪器设备应满足：
①可更换仪器、设备（全站仪、水准仪、数字电桥、检测仪及表面测点等）完好率100%；
②不可更换仪器、设备，完好大于95%；
③可更换传感器，故障率不高于4%。
④提供安全监测工程运行和维护手册，内容应包含全部施工方法
为确保安全监测施工质量，有正确仪器安装埋设方法外，做好现场设施保护防护工作，而且加强巡视检验确保仪器运行正常，检验现场能更直观发觉问题，方便立即采取应对方法。
变形监测基准网布设和安装
(1)在本工程变形监测中，考虑布设二等水准线路，其水准测量闭合差不得超出规范要求。
(2)测量使用水准仪、水准尺等分别按相关规范要求进行检验和校正。基准点应建立在大坝应力影响范围以外，通常在下游1～3km。
(3)工作基点
工作基点必需含有足够坚固和稳定性，本身结构合理，埋设处地质条件要好，和大坝相距一定距离，以免水库蓄水后对水准基点稳定性产生影响。
工作基点采取混凝土水准标石，标柱顶部埋设有不锈钢标志头，在底盘埋设副标志点，用作检测。
(4)竖向位移标点
水准标志应铅直埋设。测点底座埋入土层深度大于0.5m。埋设安装时应采取方法，预防雨水冲刷和人为破坏。
(5)水准观察应严格按相关规范要求施测。
(6)水准基点和工作基点联测
在水库开始蓄水第十二个月内，应测两次。以后可逐年降低至每十二个月一次联测，最好安排在相同月份进行，以降低多种外界原因系统影响。
水平位移
采取钢筋混凝土标墩，具体埋设和观察技术要求根据设计图纸和《混凝土大坝安全监测技术规范》(DL／T5178-)要求实施。
(1)基点选点、埋设及标志
1)应依据施工图上概略坐标进行选点，基点应选在通视良好、交通方便，地基稳定且能长久保留地方，视线离障碍物（上、下和旁侧）不宜小于2.0m。
2)建造强制对中观察墩，以降低仪器对中误差。安装观察墩顶部强制对中底盘应调整水平，倾斜角不得大于。
3)各基点周围应有醒目标保护装置，以预防破坏。
4)观察墩应建立在稳固基岩上。
(2)大坝水平位移标点
1)位移标点安装埋设要求和基点观察墩安装埋设要求相同。
2)水下位移采取视准线法观察。
3)视准线应采取视准仪或 型经纬仪或精度不低于J1型经纬仪全站仪进行观察，每一测次应观察两测回；采取活动觇标法时两测回观察值之差不得超出1.5mm；采取小角度法时，两测回观察值之差不得超出3”。具体要求见《混凝土大坝安全监测技术规范》(DL／T5178-)附录。
竖直传高
(1)竖直传高预留孔应以测量控制点正确放样，放样误差应小于±2cm。不得以预留孔和建筑物结构相对尺寸进行放样。
(2)预埋管采取标准混凝土预制管，规格为中500mm×55mm（内径×壁厚)承插式钢筋混凝土预制管，管段长度由承包人依据现场混凝土分层厚度和安装工艺自定。每层混凝土浇筑前，应先在预留孔位四面用钢筋焊放样架，在放样架上标定经过孔心并井相互垂直两条方向线。
(3)依据放样架给出孔心位置，调整预埋管中心和其重合后，并将预埋管固定牢靠，确保混凝土浇筑时不会发生变位。管接头处应先密封以防漏浆。
(4)每次浇筑前，必需检测预埋管中心点和设计中心点偏差，且不得大于2cm。混凝土浇筑过程中，需有专员对埋管进行保护，并检验孔位，发觉问题立即处理。
(5)预埋管必需加盖保护，严禁掉物入内。
(6)预埋管有效孔径不得小于30cm。
多点位移计
(1)多点位移计钻孔孔位、孔深、孔斜应严格按设计图纸放样和施钻，孔深应达成设计深度，超深应小于50cm。
(2)钻孔：先钻1.0m深0200孔，再改用091钻孔至设计深度。钻孔孔斜偏差不应大于0.01m/m。钻孔岩芯应进行地质素描。
(3)仪器埋设前钻孔应用高压水进行冲洗。安装过程中，测杆和护管各接头要连接牢靠，护管测杆应作标号，以防混淆。安装就位后进行孔内灌浆，浆材水灰比为0.5：1，灌浆压力为0.2MPa，待水泥浆凝固后安装孔口装置。
钻孔测斜仪
1）测斜管埋设
支护结构变形监测，采取测斜仪进行测量。测斜仪器由测斜管(软质)、测斜探头、数字式测读仪三部份组成:测斜管内有四条十字型对称分布凹型导槽，作为测斜仪滑轮上下滑行轨道，测量时，使测斜探头导向滚轮卡在测斜管内壁导槽中，沿槽滚动将测斜探头放入测斜管，并由引出导线将测斜管倾斜角值显示在测读仪上。
埋设过程中要避免管子纵向旋转，在管节连接时必需将上、下管节滑槽严格对准，以免导槽不通畅。埋设就位时必需注意测斜管一对凹槽和欲测量位移方向一致。测斜管固定完成，用清水将测斜管内冲洗洁净。因为测斜仪探头是珍贵仪器，在未确定导槽通畅可用时，先用探头模型放入测斜管内，沿导槽上下滑行一遍，待检验导槽是正常可用时，放可用实际探头进行测试。埋设好测斜管后，需测量测斜管十字导槽方位、管口坐标及高程，要立即做好保护工作，如测斜管外局部设置金属套管保护，测斜管管口处砌筑窨井，并加盖。
（1）钻孔测斜仪测孔钻孔孔位、孔深、孔斜应严格按设计图纸放样和施钻，孔深
应达成设计深度，超深应小于50cm。
（2）钻孔：先钻1.0m深Æ200孔，再改用Æ110钻孔至设计深度。钻孔孔斜偏差不应大于0.01m/m。钻孔岩芯应进行地质素描。
（3）测斜管安装前应检验是否平直，两端是否平整，对不符合要求测斜管应进
行处理或舍去。
（4）测斜管采取现场逐节组装方法进行安装。要求导管及底部管帽必需密封牢
靠，预防水泥浆进入管内。安装过程中应使导管中一对导槽方向和估计岩体位移方
向相近，用测扭仪测量测斜管导槽转角，测斜管每3m导槽转角应不超出1°，全长范围内应不超出5°，以确保测斜仪探头沿导槽方向通畅无阻。
（5）灌浆后，应用压力水将测孔内壁冲洗洁净，并在孔口加盖保护。
（6）统计每一测斜管接头深度，测定导槽方位。
2）测方法
将测斜探头插入测斜管，使滚轮卡在导槽上，缓导下至孔底，测量自孔底开始，自下而上沿导槽全长每隔0.5m测读一次，每次测量时，应将测头稳定在某一位置上。测量完成后，将测头旋转180°插入同一对导槽，按以上方法反复测量。两次测量各测点应在同一位置上，此时各测点两个读数应是数值靠近、符号相反值。假如测量数据有疑问，应立即复测。基坑工程中通常只需监测垂直于基坑边线方向水平位移。但对于基坑阳角部位，就有必需测量两个方向水平位移，此时，可用一样方法测另一对导槽水平位移。水平位移初始值应是基坑开挖之前连续3次测量无显著差异读数平均值，或取开挖前最终一次测量值作为初始值。测斜管孔口需布设地表水平位移测点，方便必需时依据孔口水平位移量对深层水平位移量进行校正。
测缝计
(1)测缝计埋设时，必需垂直缝面。
(2)若测缝计埋设在混凝土和围岩接触而时，可在围岩上打孔预埋套筒。待混凝土浇筑至测点所在部位时，再安装测缝计。
(3)在围岩中钻孔，孔径应大于测缝计套筒，深度应满足测缝计安装及预拉要求。
(4)最少提前48h在孔内填满水泥砂浆，砂浆应有微膨胀性，将套筒挤入孔中，筒口和孔口平齐。然后将螺纹口涂上机油，筒内填满棉纱，旋上筒盖。
(5)48h后打开套筒盖，取出填塞物，旋上测缝计，用预拉架将预拉仪器满量程1／4并固定，在套筒中填满棉纱，防治将测缝计波纹管(变形段)浇死。
(6)混凝土浇筑时在仪器周围应人工振捣密实，防治仪器损坏。
(7)立即填写仪器埋设考证表。
裂缝计
(1)混凝土浇至高出仪器埋设位置20cm时，挖去捣实混凝土。
(2)在被监测部位两侧分别牢牢地固定一根锚杆，将裂缝计中间部分用塑料布包裹并涂以沥青，两端保持洁净。
(3)将传感器连接到锚杆上并预拉仪器满量程l／4，将埋入所需监测混凝土中回填混凝土并密实。
2.4.11.3渗流监测
混凝土坝必需进行渗流监测，监测项目包含扬压力、渗透压力、渗流量及水质监测。
测压管埋设安装
(1)测压孔应在山体排水洞两侧排水孔施工完成并经检验合格后才能施钻。
(2)测压孔钻孔孔位和设计孔位偏差不超出5cm，孔深应达成设计深度，孔斜偏差应小于0.02m/m。
(3)测压孔钻孔开孔直径为110mm，终孔孔径为76mm，达成设计深度后应进行灵敏度检验，灵敏度检验水压力为0.1～0.2Mpa，当漏水量极微或基础不漏水时，应立即通知项目监理，决定是否加深钻孔或重新钻孔。钻孔岩芯应进行地质素描。
(4)测压孔在钻孔过程中，如发觉集中漏水(无回水)、掉钻、掉块、塌孔等情况时，应具体统计。当上述情况比较严重时，应通知项目监理采取处理方法。
(5)测压孔孔口装置按图加工和安装各接头不得漏水，经检验合格后进行初始值观察。
渗压计埋设
(1)渗压计埋设前，必需根据相关要求要求进行室内检验，并根据《规范》要求进行埋设安装。
(2)透水石必需浸泡饱和，安装时要排除前盖空腔和透水石中气泡。
(3)基岩中渗压计采取钻孔法埋设，测压管中渗压计采取吊装法安装：仪器电缆引入指定测站，牵引过程中需加以保护。
(4)埋设时应用饱和细砂袋将测头包好，确保渗压计进水口通畅。
量水堰安装
(1)堰口水流形态必需为自由式。
(2)量水堰应设在排水沟直线段上，堰槽段应采取矩形断面。
(3)堰扳为平面，局部不平处小于±2mm，堰口局部不平处小于±1mm；堰板顶部水平，两侧高差小于堰宽1／500，直角三角堰直角误差不得大于30″；堰板和侧墙应保持铅直，倾斜度小于1／200，侧墙局部不平整小于±5mm，堰板和侧墙相互垂直，误差小于30″．两侧墙问局部距离误差小于±10mm；堰板采取不锈钢板，过水堰口下游边缘制成45°角。
(4)堰板应和堰槽两侧墙和来水流向垂直。堰板应平正和水平，高度应大于5倍堰上水头。
(5)测读堰上水头水尺或测针，应设在堰口上游3～5倍堰上水头处。尺身应铅直，其零点高程和堰口高程之差不得大于1mm。
(6)在水尺或测针安装处用带隔栅防污管做个静止观察井，安装量水堰计。
(7)量水堰安装完成，应具体填写考证表，存档备查。
5.2.4渗流监测方法
1）当采取压力表测量测压管内水压时，压力值应读到最小估读单位。对于拆卸后重新安装压力表应待压力稳定后才能读数，每十二个月应对压力表进行校验。帷幕前测压管不得任意排水，以防发生管涌。
2）采取电测水位计量测测压管内水位时，应将测头缓慢放入管内，在指示器开始反应时，测量出管口至孔内水面距离。两次读数之差不应大于1cm。
3）当采取渗压计量测监测孔水位时，两次读数之差应小于仪器最小读数。
2.4.11.4应力应变监测
应力、应变及温度监测项目关键有应力、应变监测、锚杆（锚索）、应力监测、钢筋应力监测、钢板应力监测、温度监测、接缝裂缝开度监测和地震反应监测等。
应力、应变及温度监测应和变形监测和渗流监测项目相结合部署，关键物理量可布设相互验证监测仪器。在部署应力应变监测项目时，应对所采取混凝土进行热学 力学及徐变本身体积膨胀等性能试验。设计选择仪器设备和电缆、其性能和质量应满足监测项目标需要。
应变计埋设
(1)仪器埋设前，应按《规范》要求进行力学性能、温度性能、防水性能等检验．并对电桥进行检验。
(2)仪器电缆应采取耐酸、耐碱、防水性能专用电缆，其绝缘电阻应≥50M；全部传感器在温度为-10～60℃、水压力为0.5MPa时，其绝缘电阻应≥50M。
(3)当将仪器直接浇筑到结构中时，安装时应避免对两端施加过大力，可用绑扎丝直接将仪器绑扎到仪器保护管上就位。绑扎丝不能捆得太紧，确保仪器在纵向不受张拉或受压。同时必需小心以免因为振捣器损坏电缆，在仪器半径1m范围内严禁用机械振捣器振捣而应该采取人工振捣，以免损坏仪器。
无应力计埋设
无应力计和对应应变计组距坝面距离应相同。无应力计和应变计组之间距离通常为1.5m；无应力计筒内混凝土应和对应应变计组处混凝土相同，以确保温度、湿度条件相同。无应力计筒口宜向上；当温度梯度较大时，无应力计轴线应尽可能和等温面正交。
温度计埋设
(1)埋设在坝内温度计通常不考虑方向，可直接埋入混凝土内，位置误差应控制在5cm内。
(2)埋设在上游面周围水库温度计，应使温度计轴线平行坝面，且距坝面5～10cm。
(3)埋设在混凝土表层温度计，可在该层混凝土捣实后挖坑埋入，回填混凝土后用人工捣实。
(4)埋设在浇筑层底部或中部温度计，振捣时，振动器距温度计应大于0.6m。
(5)埋设在钻孔中基岩温度计，可预先绑扎在细木条上，方便于控制仪器位置。
电缆
(1)所供电缆护套材料应和仪器本身所带电缆材料一致，芯线间绝缘材料为聚胺脂或聚乙烯。
(2)电缆牵引应按设计过中要求方向实施，尽可能降低电缆接头。电缆牵引路线和上、下游坝面距离不得小于0.5m，靠近上游面电缆应分散牵引，必需时应采取止水方法。电缆水平牵引时可挖槽埋入混凝土内，垂直牵引时可用钢管保护，保护钢管直径应大于电缆束1.5~2.0倍。跨缝时，应采取方法使电缆有伸缩余地。
(3)电缆在埋设牵引过程中电缆接头要进行密封防潮处理，严禁电缆头裸露或浸泡水中，电缆在牵引过程中及穿仓过缝或暴露在外时要进行保护，电缆过缝时应采取过缝方法，并有大于10cm弯曲长度。
观察
1）使用直读式接收仪表进行观察时，每个月应对仪表进行一次正确度检验。如需更换仪表时，应先检验是否有交换性。
2）必需认真填写观察统计，注明仪器异常、仪表或装置故障、电缆剪短或接长及集线箱检修等情况。
3）仪器设备应妥加保护，电缆编号牌应预防锈蚀、混淆或丢失，电缆长度不得随意改变。必需改变电缆长度时，应在改变长度前后读取监测值，并做好统计。集线箱及测控装置应保持干燥。
4）仪器埋设后，必需确定基准值，基准值应依据混凝土特征、仪器性能及周围温度等，从早期各次合格观察值中选定。
2.4.11.5巡视检验
巡视检验应该从施工期到运行期，应依据大坝具体情况和特点制订检验程序，携带必需工具（如摄像机、摄影机、望远镜、对讲机等）或含有一定检验条件后进行。巡视检验中发觉大坝有损伤原有缺点有深入发展近坝岸坡有滑移坍毁征兆或其它异常迹象应分析原因。
检验内容可依据具体情况确定，按不一样项目制订对应巡视检验方法报监理单位同意后实施。
巡视检验应做好统计 每次检验均应按各类检验要求程序做好现场填表和统计 必需时应附有略图、素描或照片。
巡视检验关键内容以下：
坝体关键检验以下内容：
1）相邻坝段之间错动；
2）伸缩缝开合情况和止水工作情况；
3）上下游坝面、宽缝内及廊道壁上有没有裂缝，裂缝中漏水情况；
4）混凝土有没有破损；
5）混凝土有没有溶蚀、水流侵蚀或冻融现象；
6）坝体排水孔工作状态，渗漏水漏水量和水质有没有显著改变；
7）坝顶防浪墙有没有开裂、损坏情况。
坝基和坝肩关键检验以下内容：
1）基础岩体有没有挤压、错动、松动和鼓出；
2）坝体和基岩（或岸坡）结合处有没有错动、开裂、脱离及渗水等情况；
3）两岸坝肩区有没有裂缝、滑坡、溶蚀及绕渗等情况；
4）基础排水及渗流监测设施工作情况、渗漏水漏水量及浑浊度有没有改变。
泄水建筑物关键检验以下内容：
1）溢流段闸墩、边墙、胸墙、溢流面（洞身）、工作桥等处有没有裂缝和损伤；
2）消能设施有没有磨损冲蚀和淤积情况；
3）下游河床及岸坡冲刷和淤积情况；
4）水流流态；
5）上游拦污设施情况。
近坝区岸坡关键检验以下内容：
1）地下水露头及绕坝渗流情况；
2）岸坡有没有冲刷、塌陷、裂缝及滑移迹象。
2.4.11.6 现场设施保护、防护
在监测过程中，假如测点埋设位置、方法不适宜，需要采取对应保护方法测点没有做好保护工作，监测点就可能遭到破坏，造成监测工作无法正常进行。所以，也应该把对监测点保护作为整个监测项目标一个关键之一。在编制监测方案时，要充足考虑周围环境对测点影响，制订最为安全、可行方案。
1）为保障监测仪器埋设成功，在仪器埋设全过程中，应重视维护工作，维护工作应依据现场条件情况设专员负责，或由仪器埋设人员兼任；
2）仪器在仓号内安装定位后，混凝土或砾土料介质未覆盖前应严格看管，以预防人或机械碰撞仪器或牵动电缆；
3）混凝土浇筑时,仪器周围50cm范围内混凝土应剔除大骨料后细心地进行人工捣实，不得用振捣或机械，振捣器须离开仪器1m以上而且不能直接触及焊接有仪器钢筋。在仪器周围混凝土入仓、振捣过程中连续测读仪器，如测读出现异常立即查找原因并排除
4）仪器顶部安全覆盖层，即为恢复正常施工仪器顶部浇筑材料厚度，混凝土不得小于0.6m；
5）为预防电缆牵动仪器，仪器电缆引设通常均应绑固于钢筋或其它固定不动物体上，尤其是垂直上引必需绑固牢靠。电缆由上部向下部引设时必需设导管，导管直径和电缆根数关系可参考相关要求确定。
6）仪器电缆垮缝时应采取伸缩节等方法处理，以预防缝面张开时拉断电缆。
信息化施工和信息反馈
在本标段监测工作中，对信息化施工和信息反馈应作为关键对待。信息化施工是利用系统工程于施工一个现代化施工管理方法，包含估计、信息采集和反馈、控制和决议等方面内容。在监测各个步骤，从各工点基础情况调查，各工点技术方案编制，监测数据采集，监测数据分析上报，应急预案实施，和业主教授、设计单位、施工单位立即进行沟通，确保情况可靠、方案合理、数据立即、分析正确、方法到位，将施工情况一直纳入有效监测掌控之中。
信息化监测和反馈基础步骤包含：
(1) 采集数据，对数据进行初步分析，初步判定监测对象安全，假如情况可疑应立即通知监理及施工单位，并做深入监测验证。
(2) 数据录入计算机，进行数据处理。
(3)生成结果汇报，项目总工审核、同意。
(4) 假如处理计算过程中发觉监测数值过大，达成到警戒值，应加大监测频率，采取控制位移变形施工方法。
(5) 假如监测数值过大，达成了控制值，立即紧急通知施工单位，并开启相关预案，并上报监理单位会同相关教授制订合理方法，直到方法适当，危险解除，能够施工为止。
（6）在工程施工监测过程中应加强监测数据反馈工作，按相关规程、规范三级管理制度方法运作。监测结果汇报应按时向监理提交日报、周报、月报及分析结论和监测总结汇报。
依据上述估计对围护结构和周围环境安全情况进行评定，做到信息化施工。其监测反馈程序框图。
施工
采取技术方法
施工监测
估计变形量
反馈分析
和控制值比较
调整施工参数
是否安全
是
否

2.4.11.7自动化系统
系统功效
(1)系统应含有巡测和选测功效。应能依据需求采取中央控制方法或自动控制方法进行数据采集；
(2)系统应有显示功效。应能显示建筑物及监测系统总体部署，各监测子系统组成、过程曲线、报警状态显示窗口等；
(3)系统应有操作功效。应能在监测管理站计算机或监测管理中心站计算机上实现监视操作、输入／输出、显示打印、汇报现在测值状态、调用历史数据、评定系统运行状态；依据程序实施情况或系统工作情况给出对应提醒；修改系统配置、进行系统测试和系统维护等；
(4)系统设备应含有掉电保护功效。在外部电源忽然中止时确保数据和参数不丢失；
(5)系统应含有数据通信功效。包含数据采集装置和监测管理站计算机之间双向数据通信，和监测管理站和监测管理中心站内部及其同系统外部网络引算机之间双向数据通信；
(6)含有网络安全防护功效。确保网络安全运行含有多级用户管理功效，设置有多级用户权限，多级安全密码，对系统进行有效安全管理；
(7)系统含有自检功效。方便能为立即维修提供方便；
(8)系统应配置对应工程安全监测管理系统软件和水文自动测报系统软件。软件系统应有在线监测、离线分析、数据库管理、安全管理等功效，应包含数据人工自动采集、测值离线性态分析、图形报表制作等日常工程安全管理基础内容；
(9)除自动采集数据、自动入库外，还应含有些人工输入数据功效。能方便地输入未实施自动化监测测点或因系统故障而用人工补测数据；
(10)系统应备有和便携式计算机或读数仪通信接口。能够使用便携式计算机或读数仪采集监测数据，方便进行人工补测比测或预防数据中止。
系统组成
系统由软件系统和硬件设备组成。软件系统关键是上位机软件。硬件设备关键分上位控制微机、现场测控单元(MCU)、通讯介质和设备、传感器等。
系统分为五个层次，由下至上分别为传感器层、传感器连接层、现场测控单元层、通讯层、上位机层。传感器层关键由渗压计、温度计、量水堰计、测缝计、裂缝计、应变计、无应力计等组成，由传感器连接层中专用数据传输电缆将采集到数据传输到现场测控单元层MCU数据采集装置，由MCU数据采集装置统一采集各测点数据，并对数据打包，经过通讯层以有线方法上传至上位机层上位控制微机，由上位控制微机对数据进行分析、处理、存放、打印等。
各个关键层次组成、功效及配置分述以下：
a)传感器层
本工程传感器层关键由渗压计、温度计、量水堰计、单向测缝计、三向测缝计、裂缝计、4向应变计、无心力引等组成，能够自动采集对应数据，不再需要人工进行实地测量，其采集数据精度高，可靠性好。
b)传感器连接层
连接层关键由专用数据传输电缆及电缆保护管组成。专用数据传输电缆用于连接传感器和现场采集单元，对采集数据进行传输；保护管起到保护电缆作用，采取镀锌钢管，首先可起到保护电缆作用，其次因为钢管可靠连接并埋在地下，和系统接地网焊接在起，从而形成一个可覆盖大坝接地网，有效改善了系统防雷效果。
专用数据传输电缆采取四芯屏蔽铜芯镀锡电缆。
c)现场测控单元层
现场测控单元层关键由12个数据采集装置及对应供电设备等组成。由数据采集装置对传感器测量数据进行集中采集，打包并上传至上位机。距离较近数据采集装置相互之间可经过RS-485通讯口连接，形成一个子网。
供电设备可选择市电AC220V电源、太阳能供电电源。本工程供电设备选择市电AC220V电源，系统提供蓄电池后备电源供电方法，可在正常电源断电情况下，确保数据采集装置正常工作7d以上。
d)通讯层
通讯层关键由通讯介质及通讯设备组成，通讯介质可采取屏蔽双绞线、光纤等，通讯设备可选择光电转换器、通讯转换器等。从系统成本、传输性能上综合考虑，通常在MCU房和上位机房之间采取四芯单模光纤接入方法。
e)上位机层
上位机层关键由上位控制微机、打印机、UPS电源及上位机软件包等组成。上位机层对采集数据进行存放、统计、分析和告警，为大坝安全分析提供数据支持。
本工程上位机层由一台计算机、一台UPS电源、及在工作站内安装安全监控管理软件和数据库软件组成。水库大坝安全自动监测系统要求以windowXP为系统平台大坝安全信息管理系统，包含教据采集软件、信息管理软件、资料分析软件、远程控制软件。
系统防雷和接地
本工程对全部暴露在外电源电缆、通信电缆、信号电缆等除采取钢管保护，钢管之间和钢管和接地网之间采取焊接方法连接，钢管尽可能敷设在沟槽内外，电缆输入口和机箱采取隔离加等电位防雷技术，测控装置采取防雷器件。在系统供电线路、传感器到测控装置入口等关键部位均设防雷设备，采取三级防雷保护方法，确保系统在雷击和电源波动等情况下能正常工作。电源、通讯和传感器输入口可防1500w雷电感应。
大坝安全监测设备防雷关键是依靠接地网，中心站埋设接地网接地电阻必需小于5。传感器接地电阻小于5。传感器电缆是极轻易遭雷击，假如达不到要求，就必需在主电缆沟每隔100m距离做一个接地。
系统采取集中供电，在系统供电入口采取进口组合电源防雷器、隔离变压器、UPS等隔离稳压防雷设备，以降低从电源线上雷电感应；在电源引入测控装置处设置电源防雷器，在传感器接入测控装置时采取继电器电路，在不测量时切断干扰入库，以降低雷电感应对信号十扰。
自动化监测系统安装调试
MCU采取密封防水机箱，机箱底部采取塑料密封接头，全部部件固定在机箱安装钢板上，智能数据采集模块安装在不锈钢盒内。机箱接地线柱应用导线和地网连通；仪器电缆理顺后穿进机箱，尽可能避免交叉。
(1)自动化系统调试步骤以下：
1)仪器接入自动化系统前，对每支传感器电缆绝缘度进行测试。
2)依据MCU配置表将仪器参数、MCU通道号进行室内编程，检验无误后下载到MCU。
3)用便携仪表测读每支仪器读数。
4)将传感器接入采集系统。
5)对每支传感器进行调试。
6)对MCU之间通讯进行调试。
7)整个系统安装调试。
(2)测控装置完成全部接线后就能够开始调试，其步骤以下：
1)设置
首先用小键盘完成测控装置地址、测点类型、测点数量设置，具体设置详见小键盘使用。通常依据测控装置位置从左到右、从近到远按次序设置数据采集模块地址，便于查找。
其次依据接八传感器排列次序，确定每支仪器在数据采集模块内编号，其编号由4位数组成，前两位为数据采集模块地址，后两位为测点接八模块通道位置。
2)通讯检验
MCU通讯线接完后，在数据采集计算机上可用数据采集软件或超级终端进行通讯调试，确保每个模块通讯正常。
3)自检
在自检命令中全部模块均对其RAM、ROM、时钟等电路自检测量MCU内蓄电池电压、充电电压和模块上温度，检测各测量模块类型、接入监测仪器数量和该模块工作情况。
4)测量
在MCU处先用小键盘对每支仪器进行测量，确定仪器测量正常，统计测量数据；同时经过人工比测接口，利用便携式测量仪表对接入MCU仪器进行测量，并和MCU测量数据相比较，测量数据反复性、一致性满足规范要求。
5)联调
在中央控制装置(监控主机)上，利用数据采集软件控制全部测控装置，进行全部功效检验，如测量(巡回测量、选点测量、选箱测量、自动测量)、时间查询和设置、定时自动测量时间间隔查询和设置、自动测量数据读取等，全部功效运行正常、可靠，自动化测量结果和人工测量结果一致。
6)整理
在完成MCU调试工作后，对接入MCU每一根电缆做好标识，次序整理好；拧紧MCU接线通道密封端子，对空通道用电缆头将其堵死；把观察房清扫洁净。把MCU擦拭洁净并用专用钥匙锁好；做好相关调试统计。
2.4.11.8应急处理
本工程特点是在施工期间进行监测，其特点就是监测周期长，监测时候安全要求严格。这就需要我们做好详尽施工监测计划，和业主、施工单位进行沟通，制订较为具体监测计划，在此过程中还需要制订详尽安全应急预案，做好预防为主，一定出现特殊情况能够合理有效处理问题。在项目实施前应编制切实可行应急预案。预案中应由专员负责，预先安排，一旦有紧急情况出现，由项目部经验丰富技术人员、管理人员统一指挥，处理突发事件预案中应包含：
（1）事先确定各项监测报警值，监测报警值应满足工程设计及周围环境中被保护对象控制要求。
（2）常见现象应急处理方法。
（3）应急处理步骤及各级关键责任人联络方法等。
2.4.11.9质量控制方法
质量管理小组
项目部成立质量管理领导小组，统一领导和全方面计划本工程质量管理工作，工作上服从业主工程建设委员会领导和指挥。项目经理担任组长，总工程师、生产副经理担任副组长，各职能部门及各施工队（厂）责任人为小组组员。总工程师为项目部质量管理工作直接主管领导。质量管理小组组员对各个步骤进行定时检验和不定时抽查，召开质量分析会，发觉问题立即处理，立即更正。
6.1.2技术管理机构
施工监测工作责任重大，要顺利完成施工监测任务，除了质量管理小组外，还需专门针对安全监测建立一个完善、系统技术管理机构。该机构不一样于整个项目部组织机构，它侧重于技术方面管理，实施专事专管制。包含监测工作每个步骤全部任命一个专题责任人，各步骤技术工作由该步骤责任人统筹安排。全部责任人再由项目部技术责任人统一领导，组成以技术责任人为关键技术管理机构(见技术管理机构图)。各步骤责任人在完成自己负责事务以后向下一步骤责任人做好技术交接工作。碰到技术难题，由技术责任人召集各责任人开会共同研究处理。
技术责任人
信息反馈工作责任人
数据处理工作责任人
现场量测工作责任人
前期准备工作责任人
汇报编制工作责任人
资料归档工作责任人
技术管理机构图
技术管理机构工作内容及管理措施
① 施工前期工作准备
搜集工程范围内地质、水文条件和设计资料。熟悉工点工作环境，同时统计现场查看情况，提出实施监测工作时需要注意事项。
② 现场量测和数据采集
现场量测责任人在接收到监测方案后，优异行测点埋设或帮助土建方进行测点埋设。在埋设测点过程中，要具体统计所埋设测点位置、方法等信息；
③ 数据分析和处理
现场取得原始数据后，必需对其进行分析和处理。经过分析对比多种量测数据，能够确定量测数据可靠性；另外，分析变形和受力随时间改变规律，有利于判定工程支护系统稳定状态，达成安全监测目标。技术人员依据理论和经验两方面，对工程安全性做出评价，并将结论提供给负责信息反馈责任人，方便立即反馈到业主、施工方、监理方及设计方。
④ 信息反馈
为了做好信息反馈工作，该项责任人必需建立和业主、施工方、监理方及设计方快速联络通道，便于信息能立即反馈到各方。假如量测数据改变表明工程所处状态不稳定，需向施工方发出警告，令其减缓施工进度，并亲密注意周围情况改变，同时向业主和监理方汇报，准备采取部分应急方法； b 管理措施
⑤ 汇报编写提交
监测汇报是向业主提交最终监测结果，且含有第三方公正性质，所以汇报内容应客观、公正、全方面、科学、规范。在汇报编写提交过程中，我们实施三级审核制度。工程主持人负责编制和文字录入工程监测汇报，并提供相关资料；汇报编写责任人对工程主持人编制汇报进行校对；工程审核人负责对工程主持人提交汇报和资料进行审核，有需要修改地方在原稿上进行修改，并在修改处署名后交由工程主持人进行更正；技术责任人负责对工程审核人审核后汇报同意发放。
⑥ 资料归档
归档资料包含全部包含本工程原始资料(业主、施工方、监理方及设计方提供资料、现场采集原始数据及监测过程中分析处理得到中间结果汇报等)和结果汇报，该项责任人安排专门工作人员对这些资料分类存放，并编制好便于查找编号。
技术方案审核制度
技术方案是质量确保根本，方案编写应深入细化，明确做什么和怎么做，对于关键、难点尤其指明。在施工前我企业将组织技术人员和操作骨干，学习规范和尤其要求，并总结关键点，关键学习，避免标准性错误发生。全部监测方案均进行三级审核，由技术责任人审批后报业主同意。
监测注意事项
（1）测量数据必需完整、可靠、对施工工况有具体描述，使之真正能起到施工监控作用，为设计和施工提供依据。
（2）测试单位能依据对目前测试数据分析，对下一步施工提出对应提议。
（3）全部测点能够反应施工中该点受力或变形随时间改变情况，直到从施工开始到完成，测试数据趋于稳定为止。
（4）监测单位在量测过程中应立即向监理单位和施工单位提供监测汇报，以指导施工。内容包含：测点部署、测试方法、经整理量测资料、综合分析关键结果、结论及提议等。
（5）负担监测工作单位拥有专业测试人员和设备，掌握优异测试数据处理技术及分析技术，含有大型地下工程测试经验。
2.4.11.10仪器设备检验和交货验收
监测仪器大多在隐蔽环境下长久运行，一旦仪器安装埋设后，通常无法再进行检修和更换。大坝工程对监测仪器能够长久、稳定运行基础要求，决定了用于大坝安全监测仪器检测是必需。所以应严格按设计图纸和文件和生产厂家产品说明书对业主提供全部仪器设备进行测试、校正和率定，并将包含仪器设备检验测试汇报提交项目监理。对于检验和率定认为不合格仪器设备和材料，立即进行更换。
仪器进场检验
①检验仪器工作稳定性，以确保仪器性能长久稳定
对厂家提供产品，首先要求生产厂家在安全监测仪器设备出厂前，检验全部仪器设备和附件，并提供检验合格证和厂家率定资料。其次仪器设备运至现场后，进行外观型式检验，如：仪器外表无损伤、裂纹、锈斑，引出电缆无破损，及其它可能影响使用残障；仪器标志牌应标明型号、规格、出厂编号、量程、绝缘电阻、制造年月、生产厂家等。
②校核仪器出厂参数可靠性
按相关标准、规范或仪器校验方法，对厂家提供仪器进行率定、检测或校验，检验仪器精度、分辨率、反复性、线性度、滞后等技术性能指标是否满足厂标或国家标准要求。
③检验仪器在搬运、运输过程中是否损坏
以上进场检验按设计要求需会同监理和业主共同完成，应立即联络监理和业主完成检验和验收，经验收合格后，需监理、业主签字后方可使用。监测仪器设备按设计要求经过测试、率定后，在埋设安装前28d将测试汇报报送项目监理审查。
完工验收及移交
在协议期满时，按协议相关要求，申请对观察项目进行完工验收，并按相关要求向项目监理提交完工资料。我单位应负责本工程移交前照看、维护工作，工程移交时须将业主提供仪器及二次仪表移交给业主或业主指定其它接收人。
