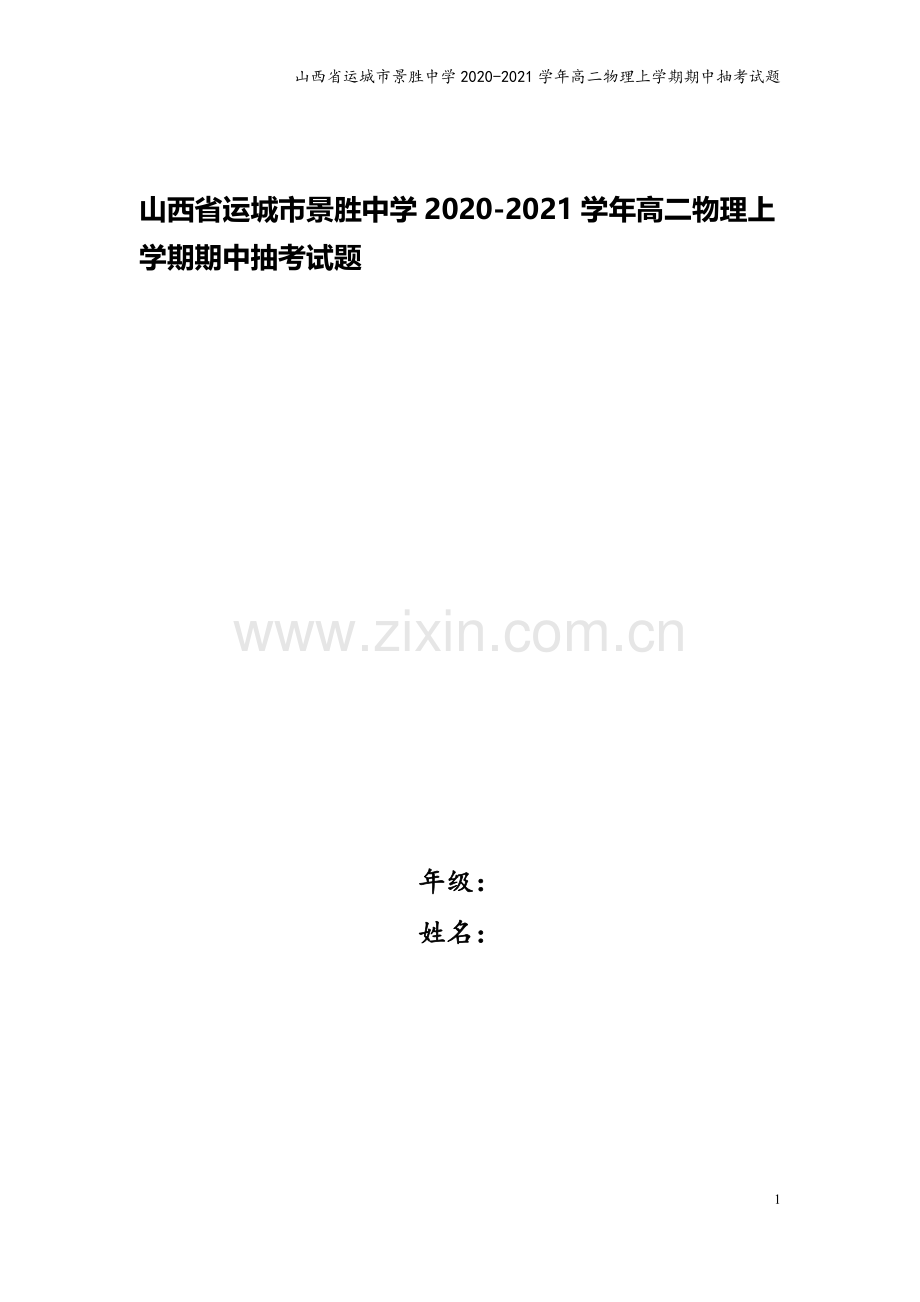

山西省运城市景胜中学2020-2021学年高二物理上学期期中抽考试题

山西省运城市景胜中学2020-2021学年高二物理上学期期中抽考试题

年级：
姓名：

12

山西省运城市景胜中学2020-2021学年高二物理上学期期中抽考试题
一、单选题（每题3分，共计30分）
1．如图所示，直线A为电源的U-I图线，直线B为小灯泡的U-I图线，用该电源和小灯泡组成闭合电路，且小灯泡正常发光，下列说法正确的是（ ）

A．此电源的内阻为Ω
B．电源的总功率为10W
C．电源的输出功率为6W
D．由于小灯泡的U-I图线是一条曲线，所以欧姆定律不适用
2．如图所示，灯泡L1、L2原来都正常发光，由于故障两灯突然熄灭，(假设电路中仅有一处故障)下列说法正确的是

A．将多用表的电压档并联在ac两端，示数0，说明ac间断路
B．将多用表的电压档并联在cd两端，有示数，说明cd间完好
C．将多用表的电压档并联在ad两端，有示数；并联在ac两端，示数0，说明cd间断路
D．断开S，将L1拆下，使用多用电表欧姆档，调零后将红黑表笔连接在L1两端，如果指针不偏转，说明L1完好。
3．如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是（ ）

A．小灯泡的电阻随着所加电压的增加而减小
B．小灯泡灯丝的电阻率随着灯丝温度的升高而减小
C．欧姆定律对小灯泡不适用
D．如果把三个这种相同的灯泡串联后，接到电压恒为12V的电源上，则流过每个小灯泡的电流为0.4A
4．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向a端时，下列说法错误的是

A．定值电阻R1的电功率增大
B．电压表和电流表读数都减小
C．电压表的示数变化绝对值与电流表的示数变化绝对值之比等于R2
D．R中电流变化的绝对值大于电流表读数变化的绝对值
5．如图所示，两灯分别标有“110V 40W”和“110V 60W”的字样，按图连接后接到电压为220V的电路中，两灯均正常发光，则电阻R消耗的功率为

A．20W B．40W C．60W D．100W
6．在如图所示的电路中，当电键S闭合后，水平放置的平行板电容器中有一个带电液滴正好处于静止状态。现将电键S断开，则( )

A．液滴仍保持静止状态 B．液滴做自由落体运动
C．电容器上的带电量减小 D．电容器上的带电量增大
7．如图所示是某电源的路端电压与电流的关系图象，下列不正确的是（　　）

A．电源的电动势为6.0V
B．电源的内阻为2Ω
C．电源的短路电流为0.5A
D．电流为0.3 A时的外电阻是18Ω
8．图示电路中，定值电阻的阻值为R1，电源内阻为r，AV均为理想电表，滑动变阻器的总阻值，闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中（ ）

A．电压表的示数增大
B．电流表的示数减小
C．定值电阻R1的电功率先增大后减小
D．滑动变阻器R2接入电路的电阻消耗的电功率先增大后减小
9．在如图所示的U-I图象中,直线Ⅰ为某一电源的路端电压与电流的关系图象,直线Ⅱ为某一电阻R的伏安特性曲线。用该电源与电阻R组成闭合电路。由图象判断正确的是( )

A．电源的电动势为3V,内阻为1Ω
B．电阻R的阻值为1Ω
C．电源的效率为80%
D．电源的输出功率为6W
10．如图所示，R1和R2是材料相同、厚度相同、表面均为正方形的导体，R1边长为2L，R2边长为L，若R1的阻值为8Ω，则R2的阻值为（ ）

A．8Ω B．16Ω C．4Ω D．64Ω

二、 多选题（每题4分，共计20分）
11．如图所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器的滑动触头P向上移动时 （ ）

A．A灯变亮，B灯和C灯都变暗
B．A灯变亮，B灯变暗，C灯变亮
C．电源释放的总电功率增大，电源的供电效率降低
D．电源输出的电功率增大，电源的供电效率提高
12．如图(a)电路，当变阻器的滑动片从一端滑到另一端的过程中， 两电压表的示数随电流的变化情况如图(b)U-I图像中的AC、BC两直线所示，不考虑电表对电路的影响。下面说法正确的是（ ）

A．电源电动势为E=8V
B．电源内阻r＝3Ω
C．定值电阻R0＝1Ω
D．变阻器消耗的最大功率为4W
13．有一横截面积为S的铜导线,流过电流为I,设单位体积的导线中有n个自由电子,电子的电量为q.此时电子的定向移动速度为v,则在△t时间内,通过电线横截面积的自由电子数为
A．nvS△t B． C．nv△t D．
14．如图电路中，电源电动势为E、内阻为r，闭合开关S，增大可变电阻R的阻值后，电压表示数的变化量为△U．在这个过程中，下列判断正确的是（ ）

A．电阻R1两端的电压减小，减小量等于
B．电容器的带电量减小，减小量小于
C．电压表的示数U和电流表的示数I的比值变大
D．电压表示数变化量和电流表示数变化量的比值不变
15．如图，有四个虚线框围成的正方形，A、B分别表示两个电阻RA、RB的U－I图线，则

A．RA＝4RB
B．A、B并联后总电阻的U－I图线是C
C．当A、B中的电流相等时，UA＝4UB
D．当A、B中的电压相等时，IB＝4IA

第II卷（非选择题）
请点击修改第II卷的文字说明

三、 实验题
16．要测定某电源的电动势和内阻，某同学按如图甲所示的电路图连接好电路并进行如下操作：
(1)闭合开关S1，多次调节电阻箱的阻值，并记录下每次的电阻值R及对应的电流表A的示数I（电流表的内阻很小，可忽略不计）；
(2)分别用E和r表示电源的电动势和内阻，则与R的关系式为________________。
(3)根据数据，作出图像－R，如图乙所示，则根据图像可以求出：电源电动势E＝________ V 。 内电阻r＝_______Ω。

17．用伏安法测定一个待测电阻Rx的阻值(阻值约为200 Ω)，实验室提供如下器材：
电池组E(电动势3 V，内阻不计)
电流表A1(量程0～15 mA，内阻约为100 Ω)
电流表A2(量程0～300 μA，内阻为2 000 Ω)
滑动变阻器R1(阻值范围0～20 Ω，额定电流2 A)
电阻箱R2(阻值范围0～9 999 Ω， 1 A)
开关S、导线若干
要求实验中尽可能准确地测量Rx的阻值，请回答下面问题：
（1）将电流表A2与电阻箱串联，改装成一个量程为3.0 V的电压表，将电阻箱阻值调到______Ω；
（2）在方框中完整画出测量Rx阻值的电路图，并在图中标明器材代号_________。

（3）调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是________μA，测得待测电阻Rx的阻值是________Ω.
四、解答题
18．在图示的电路中，若R1=4Ω，R3=6Ω，电池内阻r=0.6Ω，则电源总功率为40W，输出功率为37.6W，求电源电动势和电阻R2。

19．某一用直流电动机提升重物的装置，如下图所示．重物的质量m=50kg，电源的电动势为E=110 V．不计电源电阻及各处的摩擦．电动机以v=0.90 m/s的恒定速度向上提升重物时，电路中的电流强度I＝5 A．求：

（1）电动机的电功率
（2）电动机输出的机械功率
（3）电动机的热功率
（4）此电动机线圈的电阻R
20．如图所示电路中，电动势E=9V，内阻r=1W，R2=2W，灯A标有“12V，12W”、灯B标有“4V，4W”字样，调节滑动变阻器R1的大小，使灯B正常发光，试求∶
(1)这时灯A的实际功率PA；
(2)滑动变阻器R1接入电路的实际阻值R。

21．如图所示，电源电动势E=3V，内阻r=3Ω，定值电阻R1=1Ω，滑动变阻器R2的最大阻值为10Ω，求：

（1）当滑动变阻器的阻值R2为多大时，电阻R1消耗的功率最大？电阻R1消耗的最大功率是多少？
（2）当变阻器的阻值R2为多大时变阻器消耗功率的最大？变阻器消耗的最大功率是多少？
（3）当变阻器的阻值为多大时，电源输出功率最大？电源输出的最大功率是多少？电源的效率为多大？

高二物理抽考答案
1．C 2．C 3．D 4．C 5．A
6．D 7．C 8．D 9．B 10．A
11．BC 12．AD 13．AB 14．CD 15．ACD
16． 2 4
17． 电路图如图：
8.0 mA 150 .0μA
18．E=20V R2=7Ω
19．（1）550 W （2）450 W （3）100 W （4）4 Ω
20．(1)3W；(2)1Ω
21．（1）当变阻器阻值为0时，R1消耗的功率最大，最大值为0.56W；
（2）当变阻器阻值为4Ω时，变阻器消耗的功率最大，最大值为0.56W；
（3）当变阻器阻值为2Ω时，电源输出功率最大，最大值为0.75W；电源的效率为50%
