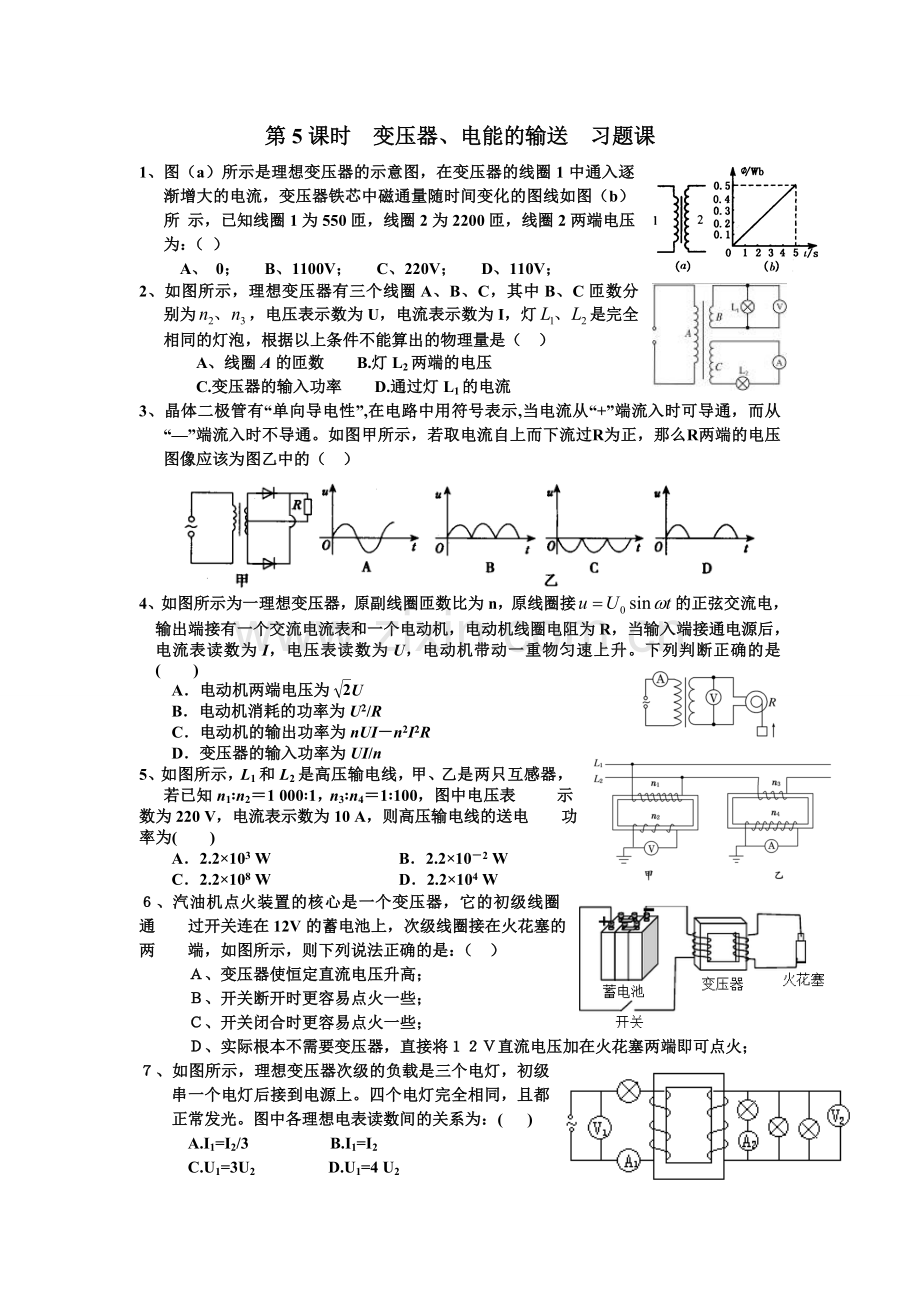

第5课时 变压器、电能的输送 习题课
1、 图（a）所示是理想变压器的示意图，在变压器的线圈1中通入逐 渐增大的电流，变压器铁芯中磁通量随时间变化的图线如图（b） 所 示，已知线圈1为550匝，线圈2为2200匝，线圈2两端电压 为：（ ）
A、 0； B、1100V； C、220V； D、110V；
2、如图所示，理想变压器有三个线圈A、B、C，其中B、C匝数分 别为，电压表示数为U，电流表示数为I，灯是完全 相同的灯泡，根据以上条件不能算出的物理量是（ ）
A、线圈A的匝数 B.灯L2两端的电压
C.变压器的输入功率 D.通过灯L1的电流
3、晶体二极管有“单向导电性”,在电路中用符号表示,当电流从“+”端流入时可导通，而从 “—”端流入时不导通。如图甲所示，若取电流自上而下流过R为正，那么R两端的电压 图像应该为图乙中的（ ）
4、如图所示为一理想变压器，原副线圈匝数比为n，原线圈接的正弦交流电， 输出端接有一个交流电流表和一个电动机，电动机线圈电阻为R，当输入端接通电源后， 电流表读数为I，电压表读数为U，电动机带动一重物匀速上升。下列判断正确的是 (　　)
A．电动机两端电压为U
B．电动机消耗的功率为U2/R
C．电动机的输出功率为nUI－n2I2R
D．变压器的输入功率为UI/n
5、如图所示，L1和L2是高压输电线，甲、乙是两只互感器， 若已知n1∶n2＝1 000∶1，n3∶n4＝1∶100，图中电压表 示数为220 V，电流表示数为10 A，则高压输电线的送电 功率为(　　)
A．2.2×103 W　　　　　　 B．2.2×10－2 W
C．2.2×108 W D．2.2×104 W
６、汽油机点火装置的核心是一个变压器，它的初级线圈通 过开关连在12V的蓄电池上，次级线圈接在火花塞的两 端，如图所示，则下列说法正确的是：（　）
　　　Ａ、变压器使恒定直流电压升高；
　　　Ｂ、开关断开时更容易点火一些；
　　　Ｃ、开关闭合时更容易点火一些；
　　　Ｄ、实际根本不需要变压器，直接将１２Ｖ直流电压加在火花塞两端即可点火；
７、如图所示，理想变压器次级的负载是三个电灯，初级 串一个电灯后接到电源上。四个电灯完全相同，且都 正常发光。图中各理想电表读数间的关系为：( )
A.I1=I2/3 B.I1=I2
C.U1=3U2 D.U1=4 U2

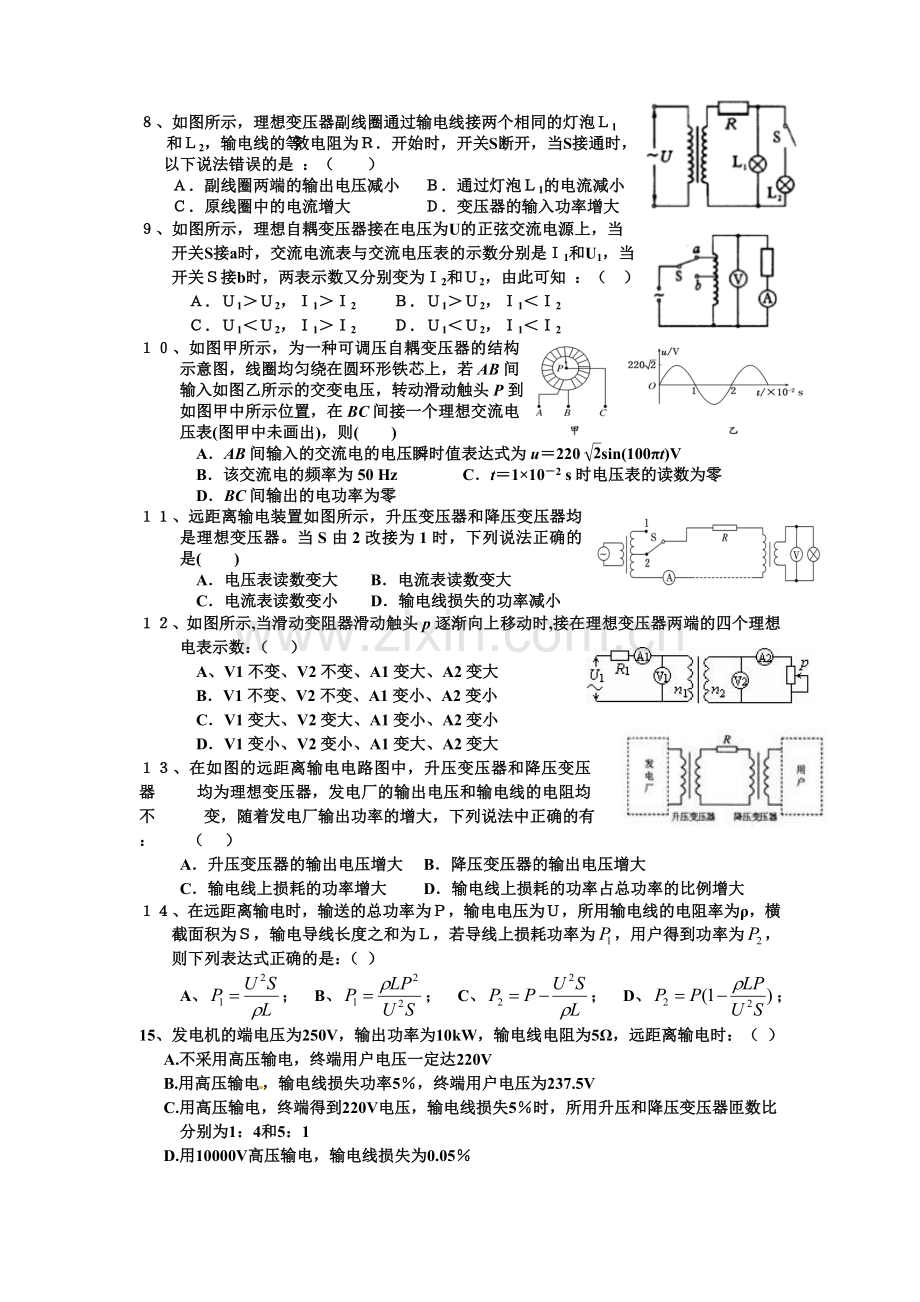

８、如图所示，理想变压器副线圈通过输电线接两个相同的灯泡Ｌ1 和Ｌ2，输电线的等效电阻为Ｒ．开始时，开关S断开，当S接通时， 以下说法错误的是 ：（　　）
　 Ａ．副线圈两端的输出电压减小 　Ｂ．通过灯泡Ｌ1的电流减小
　 Ｃ．原线圈中的电流增大 　　　　Ｄ．变压器的输入功率增大
９、如图所示，理想自耦变压器接在电压为U的正弦交流电源上，当 开关S接a时，交流电流表与交流电压表的示数分别是Ｉ1和U1，当 开关Ｓ接b时，两表示数又分别变为Ｉ2和Ｕ2，由此可知 ：（　）
　　 Ａ．Ｕ1＞Ｕ2，Ｉ1＞Ｉ2 　　Ｂ．Ｕ1＞Ｕ2，Ｉ1＜Ｉ2
　　 Ｃ．Ｕ1＜Ｕ2，Ｉ1＞Ｉ2 　　Ｄ．Ｕ1＜Ｕ2，Ｉ1＜Ｉ2
１０、如图甲所示，为一种可调压自耦变压器的结构 示意图，线圈均匀绕在圆环形铁芯上，若AB间 输入如图乙所示的交变电压，转动滑动触头P到 如图甲中所示位置，在BC间接一个理想交流电 压表(图甲中未画出)，则(　　)
A．AB间输入的交流电的电压瞬时值表达式为u＝220 sin(100πt)V
B．该交流电的频率为50 Hz C．t＝1×10－2 s时电压表的读数为零
D．BC间输出的电功率为零
１１、远距离输电装置如图所示，升压变压器和降压变压器均 是理想变压器。当S由2改接为1时，下列说法正确的 是(　　)
A．电压表读数变大 B．电流表读数变大
C．电流表读数变小 D．输电线损失的功率减小
１２、如图所示,当滑动变阻器滑动触头p逐渐向上移动时,接在理想变压器两端的四个理想 电表示数：（    ）
A、V1不变、V2不变、A1变大、A2变大
B．V1不变、V2不变、A1变小、A2变小
C．V1变大、V2变大、A1变小、A2变小
D．V1变小、V2变小、A1变大、A2变大
１３、在如图的远距离输电电路图中，升压变压器和降压变压器 均为理想变压器，发电厂的输出电压和输电线的电阻均不 变，随着发电厂输出功率的增大，下列说法中正确的有 ： （    ）
A．升压变压器的输出电压增大  B．降压变压器的输出电压增大
C．输电线上损耗的功率增大  D．输电线上损耗的功率占总功率的比例增大
１４、 在远距离输电时，输送的总功率为Ｐ，输电电压为Ｕ，所用输电线的电阻率为ρ，横 截面积为Ｓ，输电导线长度之和为Ｌ，若导线上损耗功率为，用户得到功率为， 则下列表达式正确的是：（ ）
A、； B、； C、； D、；
15、发电机的端电压为250V，输出功率为10kW，输电线电阻为5Ω，远距离输电时：（ ）
A.不采用高压输电，终端用户电压一定达220V
B.用高压输电，输电线损失功率5％，终端用户电压为237.5V
C.用高压输电，终端得到220V电压，输电线损失5％时，所用升压和降压变压器匝数比 分别为1：4和5：1
D.用10000V高压输电，输电线损失为0.05％

第5课时 变压器、电能的输送 习题课
参考答案
1
2
3
4
5
6
7
8
9
10
C
A
B
C
C
D
BD
A
D
ABD
11
12
13
14
15

AB
D
CD
BD
D
