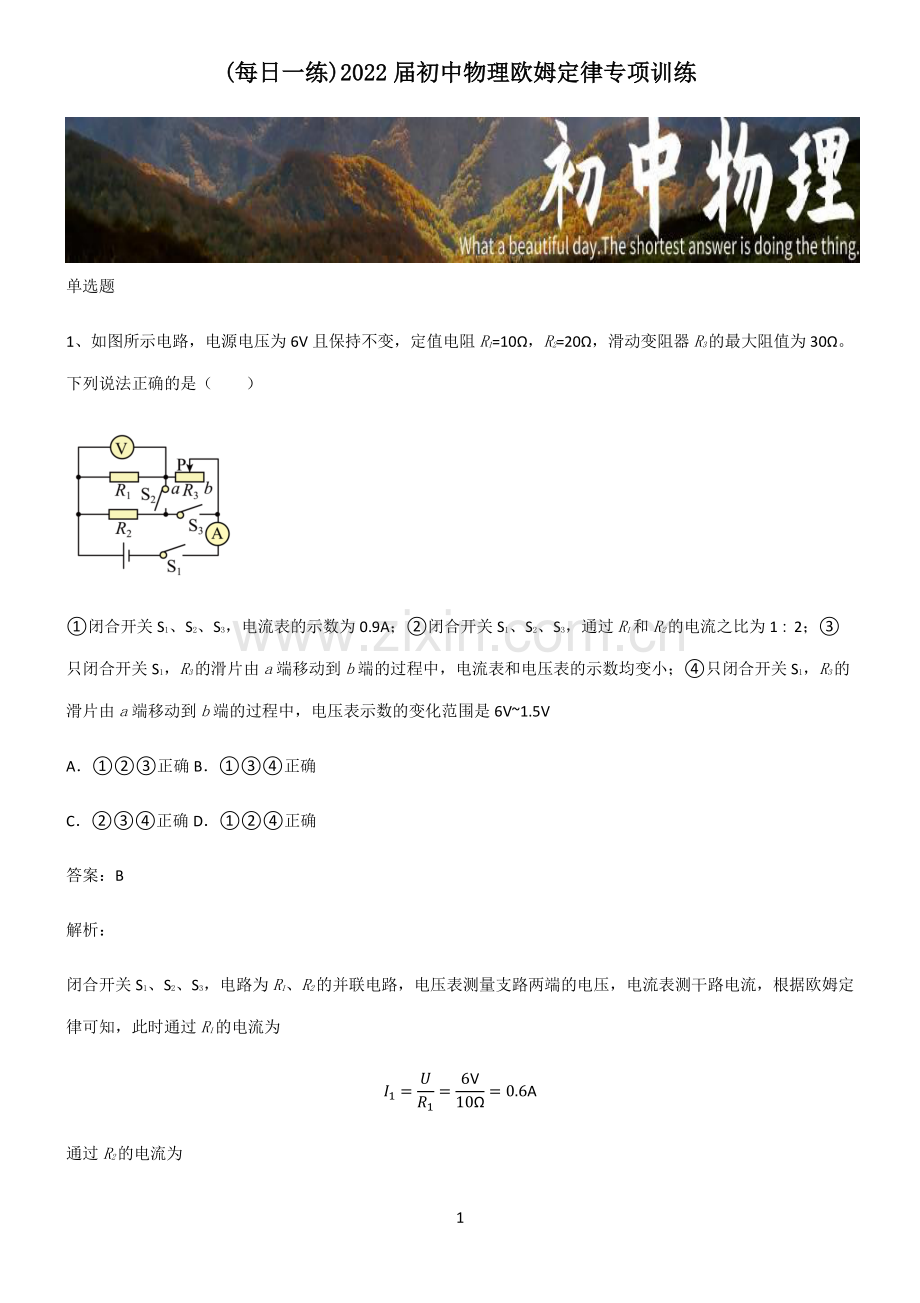

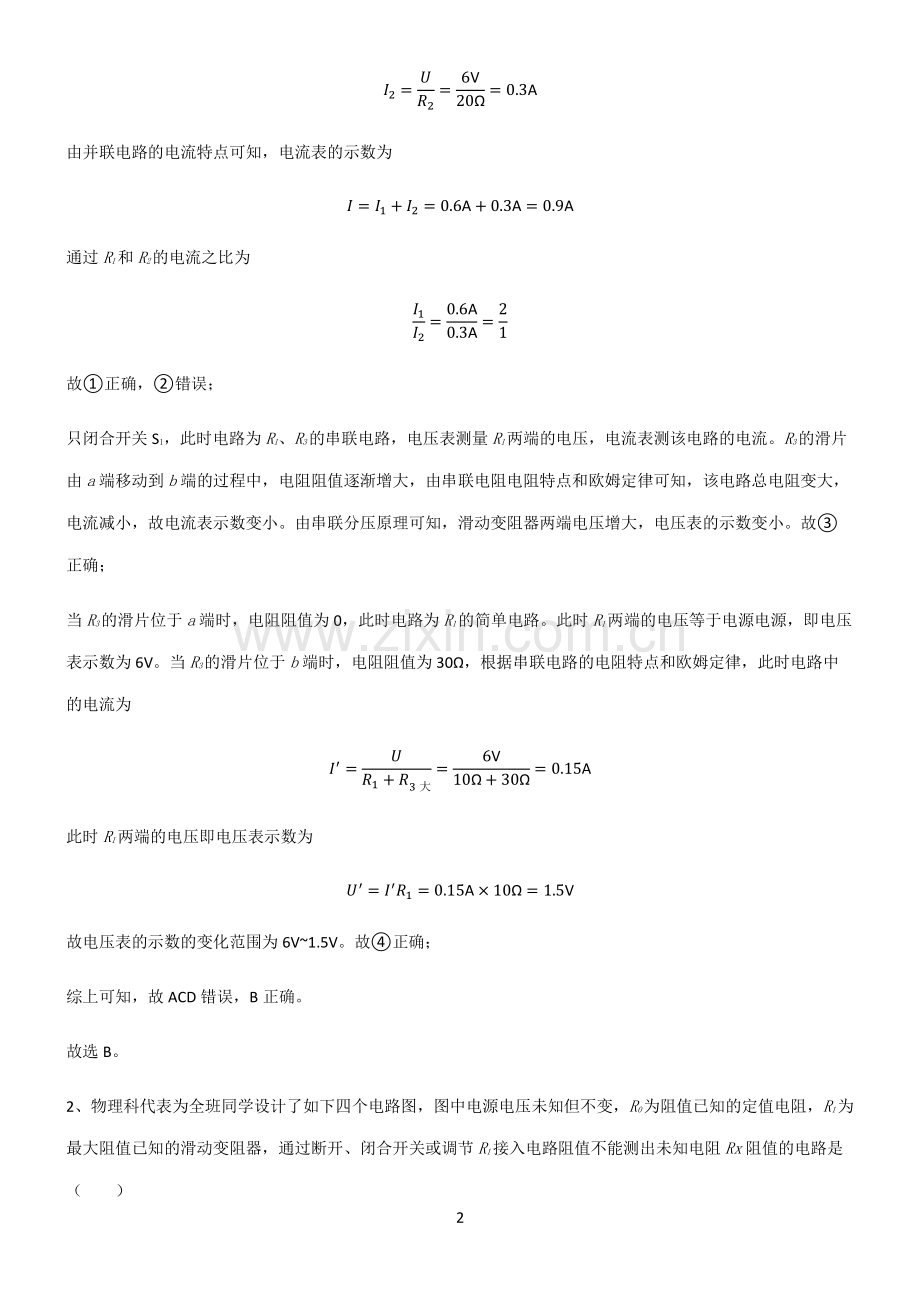

1 (每日一练每日一练)2022)2022 届初中物理欧姆定律专项训练届初中物理欧姆定律专项训练 单选题 1、如图所示电路，电源电压为 6V 且保持不变，定值电阻R1=10，R2=20，滑动变阻器R3的最大阻值为 30。下列说法正确的是（）闭合开关 S1、S2、S3，电流表的示数为 0.9A；闭合开关 S1、S2、S3，通过R1和R2的电流之比为 12；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是 6V1.5V A正确 B正确 C正确 D正确 答案：B 解析：闭合开关 S1、S2、S3，电路为R1、R2的并联电路，电压表测量支路两端的电压，电流表测干路电流，根据欧姆定律可知，此时通过R1的电流为 1=1=6V10=0.6A 通过R2的电流为 2 2=2=6V20=0.3A 由并联电路的电流特点可知，电流表的示数为 =1+2=0.6A+0.3A=0.9A 通过R1和R2的电流之比为 12=0.6A0.3A=21 故正确，错误；只闭合开关 S1，此时电路为R1、R3的串联电路，电压表测量R1两端的电压，电流表测该电路的电流。R3的滑片由a端移动到b端的过程中，电阻阻值逐渐增大，由串联电阻电阻特点和欧姆定律可知，该电路总电阻变大，电流减小，故电流表示数变小。由串联分压原理可知，滑动变阻器两端电压增大，电压表的示数变小。故正确；当R3的滑片位于a端时，电阻阻值为 0，此时电路为R1的简单电路。此时R1两端的电压等于电源电源，即电压表示数为 6V。当R3的滑片位于b端时，电阻阻值为 30，根据串联电路的电阻特点和欧姆定律，此时电路中的电流为=1+3 大=6V10+30=0.15A 此时R1两端的电压即电压表示数为=1=0.15A 10=1.5V 故电压表的示数的变化范围为 6V1.5V。故正确；综上可知，故 ACD 错误，B 正确。故选 B。2、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）3 AB CD 答案：A 解析：A由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故 A 符合题意；B闭合开关 S1和 S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合 S1，断开 S2，此时电压表的示数为U1，可以求得Rx为=101，故 B 不符合题意；C闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为=111，故 C 不符合题意；D闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为=111，故 D 不符合题。故选 A。3、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（）4 A电压表示数变大，电流表示数变小 B电压表示数变小，电流表示数变大 C电压表示数变大，电流表示数变大 D电压表示数变小，电流表示数变小 答案：C 解析：由电路图可知，R0与R1串联接入电路，电流表测电路中电流，电压表测R0两端电压，由题意可知，当雾霾浓度增大时，R1的阻值减小，故可知电路中的总电阻减小，电源电压不变，故由欧姆定律可知，电路中的电流变大，即电流表示数变大；由串联电路电阻等比例分压可知，R1两端电压减小，R0两端电压增大，即电压表示数变大。故 ABD 错误，C 正确。故选 C。4、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：在“测量物体的长度”时，多次测量 在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量 在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量 在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值 上述实验属于减少误差而进行多次实验的是（）ABCD 答案：B 解析：“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电5 流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。故选 B。5、有一根阻值为R的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。则AB间的电阻为（）ARB4C34D316 答案：D 解析：将AB接入电路，则此时是两个电阻并联，其中一个电阻为34，另外一个电阻是4，则并联后的总电阻为 1总=11+12=43+4=163 则总电阻为316。故选 D。6、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为 22 和 44 的电热丝。通过旋转手柄改变与开关 S 接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（）6 A开关 S 接触 2、3 触点时，水龙头放出的是热水 B开关 S 接触 3、4 触点时，电热丝R1，R2串联 C水龙头在温水挡正常工作时的电流是 15A D水龙头在热水挡正常工作时的功率是 3300W 答案：D 解析：A当开关 S 接触 2、3 触点时，只有电阻R2接入电路，电路的电阻最大，由=2知道，电源的电压一定时，电路的电功率最小，水龙头放出的是温水，故 A 错误；BD由图知道，当开关 S 接触 3、4 触点时，电阻R1和R2并联，电路的总电阻最小，总功率最大，水龙头处于热水挡，由于并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻 =121+2=22 4422+44=443 由=2知道，热水挡正常工作时的功率 热=2=(220V)2443=3300W 故 B 错误，D 正确。C温水挡时，电路的总电阻 R总=R1+R2=22+44=66 7 由=知道，电路的电流 =总=220V66 3.3A 故 C 错误。故选 D。7、如图所示的电路中，电源电压不变，闭合开关 S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（）A灯泡 L 变亮 B电压表示数变小 C电路的总电阻变小 D电压表示数与电流表示数的比值变大 答案：B 解析：由电路图可知，灯泡 L 与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的 电流;ABC当滑片 P 向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，电路中电流减小，灯泡两端的电压减小，电压表示数变小，灯泡变暗，故 A 错误，B 正确；C 错误；D电压表示数与电流表示数的比值正好是小灯泡的电阻，随着灯泡两端电压减小，灯泡的电阻减小，电压表示数与电流表示数的比值应变小，故 D 错误。8 故选 B。8、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：在“测量物体的长度”时，多次测量 在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量 在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量 在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值 上述实验属于减少误差而进行多次实验的是（）ABCD 答案：B 解析：“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。故选 B。9、如图所示电路中，将开关 S 闭合，完全相同的灯 L1和灯 L2均发光。下列说法正确的是（）9 A灯 L1比灯 L2亮 B通过A点的电流大于通过B点的电流 C灯 L1的实际电功率比灯 L2的实际电功率小 D电路中AB两点间的电压等于BC两点间的电压 答案：D 解析：ABC由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡亮度相同，故 ABC错误；D由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故 D 正确。故选 D。10、图所示的电路中，白炽灯 L1的电阻比白炽灯 L2的电阻小，将开关 S 闭合，下列说法正确的是（）A电路中AB两点间的电压等于BC两点间的电压 B通过A点的电流大于通过B点的电流 C通过A点的电流等于通过B点的电流 10 D电路中AB两点间的电压大于BC两点间的电压 答案：C 解析：AD由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得 AB=11，BC=22 因为1 2，所以1 2，故 AD 错误；BC由串联电路电流的规律可知，串联电路中电流处处相等，故 B 错误，C 正确。故选 C。多选题 11、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，下列判断错误的是（）A电流表和电压表示数均变小 B电流表示数变大，电压表示数变小 C电压表与电流表的示数之比变小 D电路消耗的总功率变大 答案：ABC 解析：AB如图所示，两电阻串联，电压表测R0两端电压，逐渐增大光敏电阻的光照强度，R的阻值变小，根据欧姆定律，当电源电压一定时，总电阻变小，电路中电流变大，即电流表示数变大；定值电阻R0两端的电压变大，即电压表示数变大。故 AB 错误，AB 符合题意；C根据欧姆定律，电压表与电流表的示数之比为定值电阻R0的阻值，是一个定值，故 C 错误，C 符合题意；11 D由于电路中电流变大，由=可知，当电源电压一定时，总功率变大。故 D 正确，D 不符合题意。故选 ABC。12、为了增强学生体质，潍坊市将坐位体前屈作为中考体育考试项目之一、坐位体前屈测试仪原理如图所示，已知电源电压 6V，R1的电阻为 30，其中电阻丝R2粗细均匀，总长度为 30cm。闭合开关，推挡板 P 在B端时，坐位体前屈成绩为 0，电流表的示数为 0.05A；推挡板 P 在A端时，坐位体前屈成绩为 30cm。则（）A电阻丝R2的最大阻值为 90 B挡板 P 在A端时电压表的示数为 4.5V C电流表示数的大小能反映被测试者的成绩 D电压表示数为 3V 时，被测试者的成绩是 20cm 答案：ABD 解析：A根据题意，如图所示，由于电压表接在滑片上，所以电流经过整个滑动变阻器，电压表测滑动变阻器右侧的电压，滑动变阻器相当于接入了最大阻值，电路中的总电阻为 总=6V0.05A=120 由串联电路电阻的关系可得滑动变阻器的最大电阻为 2=总 1=120 30=90 故 A 符合题意；B当挡板 P 在A端时电压表测整个滑动变阻器两端的电压，其示数为 12 2=2=0.05A 90=4.5V 故 B 符合题意；C由于移动滑片无法改变滑动变阻器接入的阻值，根据欧姆定律，电路中的电流是一定的，没有变化，故 C不符合题意；D电压表示数为 3V 时，则电压表测量的电阻为 PB=2=3V0.05A=60 则PB的长度为 =30cm90 60=20cm 故 D 符合题意。故选 ABD。13、将定值电阻R1、滑动变阻器R2、电压表、电流表和电压恒定的电源按图所示连接电路。移动滑动变阻器的滑片，不断改变电压表和电流表的示数，并利用所得数据绘制出如图所示的图像。由上述信息可得（）A电源两端的电压大小 B定值电阻R1的阻值大小 C滑动变阻器R2的最大阻值大小 D电路中消耗的最大电功率的大小 答案：ABD 解析：13 如图所示，R1与R2串联，电压表测R2两端电压。AB如图所示，当1=0.1A时，1=5V，由串联电路电压规律及欧姆定律可得电源电压为 =5V+0.1A 1 当1=0.5A时，1=2V，由串联电路电压规律及欧姆定律可得电源电压为 =2V+0.5A 1 联立两方程，解方程组可得1=7.5，=5.75V。故 AB 符合题意；C当滑动变阻器接入阻值最大时，电路中电流最小，图像未具体表明最小电流，所以无法求出R2的最大阻值，故 C 不符合题意；D当滑动变阻器接入阻值为 0 时，电路为只有R1的简单电路，此时功率最大为 大=21=(5.75V)27.5 4.4W 故 D 符合题意。故选 ABD。14、如图，电源电压为 6V 保持不变，灯泡 L 上标有“4V，2W”字样，滑动变阻器R2上标有“20，1A”字样，定值电阻R1阻值为 10，电流表量程为 03A。电压表量程为 03V，不计温度对灯丝电阻的影响。则下列说法正确的是（）14 A灯泡正常工作时的电阻是 8 B当 S、S1、S2闭合，S3断开，R2滑片处于最右端时，电流表示数为 0.9A C当 S、S1、S2闭合，S3断开，R2滑片处于最右端时，电路总功率为 18W D当 S、S3闭合，S1、S2断开时，为确保元件安全，R2的取值范围为 48 答案：ABD 解析：A已知灯泡的额定电压和额定功率，由=2可知，灯泡正常工作时的电阻=2=(4V)22W=8 故 A 正确；B由实物图可知，当 S、S1、S2闭合，S3断开，R2滑片处于最右端时，定值电阻R1和滑动变阻器的最大阻值并联，电流表测量干路电流；通过定值电阻R1的电流 116V100.6A 通过滑动变阻器R2的电流 15 226V200.3A 因并联电路中干路电流等于各支路电流之和，所以电流表的示数 1+20.6A+0.3A0.9A 故 B 正确；C当 S、S1、S2闭合，S3断开，R2滑片处于最右端时，电路总功率 6V 0.9A5.4W 故 C 错误；D由实物图可知，当 S、S3闭合，S1、S2断开时，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；灯泡的额定电流 LL4V80.5A 已知滑动变阻器允许通过的最大电流为 1A，电流表允许的最大电流为 3A，所以此时电路的最大电流为 0.5A，因串联电路两端电压等于各部分电压之和，所以此时滑动变阻器两端电压 2 L6V 4V2V 由=可得，滑动变阻器接入电路最小阻值 2小=2大=2V0.5A=4 当电压表示数为 3V 时，滑动变阻器接入电路的阻值最大，此时灯泡两端电压 26V 3V3V 由于不计温度对灯丝电阻的影响，所以电路最小电流 小=LL=3V8=38A 则滑动变阻器接入电路的最大阻值 16 2大=V小=3V38A=8 所以滑动变阻器接入电路的阻值范围为 48，故 D 正确。故选 ABD。15、用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，如图甲、乙所示，对于图象的分析，以下说法正确的是（）A由甲图可知，定值电阻的阻值为 1 B由甲图可知，电阻不随其两端的电压和导体中的电流而改变 C为了减小误差，应该用多次测量的方法，计算小灯泡的电阻 D由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大 答案：ABD 解析：AB由甲图可知，电流I与电压U成正比，比值是一个定值，故电阻不随其两端的电压和导体中的电流而改变。根据欧姆定律，定值电阻的阻值为 =3V3A=1 故 AB 正确；C由乙图可知，电流I与电压U不成正比，即电阻不是一个定值，故采用多次测量的方法，计算小灯泡的电17 阻，并不能减小误差。故 C 错误；D由乙图可知，电压U随电流I的增加而增长的越来越快，所以小灯泡的电阻越来越大。电阻阻值的大小受电阻的材料、横截面积、长度和温度的影响，因为小灯泡在使用时，温度越来越高。所以小灯泡的电阻随灯丝温度的增加而增大。故 D 正确。故选 ABD。综合题 16、在图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中只存在一处故障，且故障只发生在电阻R1、R2上。（1）开关 S 闭合时，电流表 A 的示数可能为_。（2）开关 S 由断开到闭合，至少有一个电表的示数发生变化，请写出电压表 V 与电流表 A 的示数及相对应的故障。_ 答案：0 或00 见解析 解析：（1）1电路故障应是R1、R2短路或断路，当开关 S 闭合时，若R1短路时，则R2、电流表、电源构成通路，由欧姆定律知道，电路的电流 =02=00 若R1断路时，电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，电压表串联在电路中，电流表示数为 0；若R2短路时，R1、电流表、电源构成通路，电压表电源两端的电压，电路中电流为 18 =01=00 若R2断路时，电压表和电源不能构成通路，电流表示数等于 0。综上所述，开关 S 闭合时，电流表 A 的示数可能为 0 或00。（2）2 若R1短路，开关 S 断开时，电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，由于电压表串联在电路中，电流表示数为 0；开关 S 闭合时，则电压表测量导线两端的电压，示数等于 0；电流表示数 =02=00 两表的示数都发生变化，符合题意；若R1断路时，无论开关 S 断开还是闭合，都是电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，电流表示数为 0，即电压表和电流表的示数不发生变化，不符合题意；若R2短路时，开关 S 断开时，电压表、电流表与电源串联构成通路，电压表显示电源两端的电压，示数U0，电流表示数为 0；开关 S 闭合时，R1、电流表与电源串联构成通路，电压表显示电源两端的电压，示数U0，不发生变化；电路中电流为 =01=00 即只有电流表的示数发生变化，符合题意；若R2断路时，开关 S 断开时，电压表和电源不能构成通路，电流表、电压表的示数都等于 0；开关 S 闭合时，电压表和电源仍不能构成通路，两表示数仍都等于 0，不发生变化，即不符合题意。综上所述，故障有两种情况，一是R1短路，电压表示数由U0，变为 0；电流表示数由 0 变为00；二是R2短路时，电压表示数不变，电流表示数由 0 变为00。17、把两个定值电阻R1、R2并联接人电压恒定的电路中，通过它们的电流分别为I1和I2.已知R1=nR2，并测出干路电流为I。请你解答下列问题 19 (1)请你证明2=+1；(2)如果通过干路的电流是 0.6 A，当 n=3 时，则通过电阻R2的电流是多少？答案：(1)见解析；(2)0.45A 解析：此题考查并联电路中电流电压电阻关系及并联分流规律。(1)由题可知，并联电路中各支路两端电压相等且等于电源电压，即 =1=2 由欧姆定律可知 11=22 则有 12=21 有 1+22=2+11 即 2=2+11 又因为 20 1=2 则 2=2+22 可得 2=1+则有 2=+1(2)将I=0.6 A，n=3 代入上式得 2=+1=33+1 0.6A=0.45A 18、在中招体育考试中，坐位体前屈主要是考验身体柔韧性的一个项目，满分标准：男生 21.6cm，女生23.5cm。如图甲所示是小莉自制一个的坐位体前屈测试仪，其原理图如图乙所示，电源的电压 12V，R1的电阻为30。其中电阻丝R2粗细均匀，总长度为 30cm，闭合开关，推挡板 P 在B端时，坐位体前屈成绩为 0，电流表的示数为 0.1A。推挡板 P 在A端时，坐位体前屈成绩为 30cm。（1）闭合开关，挡板 P 从A端推到B端的过程中，电压表的示数_；电流表的示数_；整个电路消耗的功率_；（以上三空均选填“变大”、“变小”或“不变”）（2）求电阻R2的阻值；()（3）小莉在进行坐位体前屈成绩测试时，电压表示数为 6.3V 时，请计算判断小莉同学成绩是否达到优秀？()21 答案：变大 不变 不变 90 成绩未达到优秀 解析：（1）123闭合开关，R1和R2串联，电压表测量与R2并联部分两端的电压，电流表测量电路电流。由于电压表相当于断路，所以，挡板移动过程中，电路中的总电阻不变，电流不变，电流表的示数不变；与电压表并联部分的电阻变大，由串联分压可知，电压表的示数变大；由=可知，整个电路消耗的功率不变。（2）4电流表的示数为 0.1A，根据欧姆定律可知R1两端的电压 1=1=0.1A 30=3V R2两端的电压 2=1=12V 3V=9V 电阻R2的阻值 2=2=9V0.1A=90（3）5小莉进行测试时，电压表示数为 6.3V，此时电压表所并联的电阻丝的阻值 2=2=6.3V0.1A=63 已知推挡板 P 在 B 端时，坐位体前屈成绩为 0，推挡板 P 在 A 端时，坐位体前屈成绩为 30cm，故小莉同学的成绩为 6390 30cm=21cm 23.5cm 故成绩未达到优秀。22
