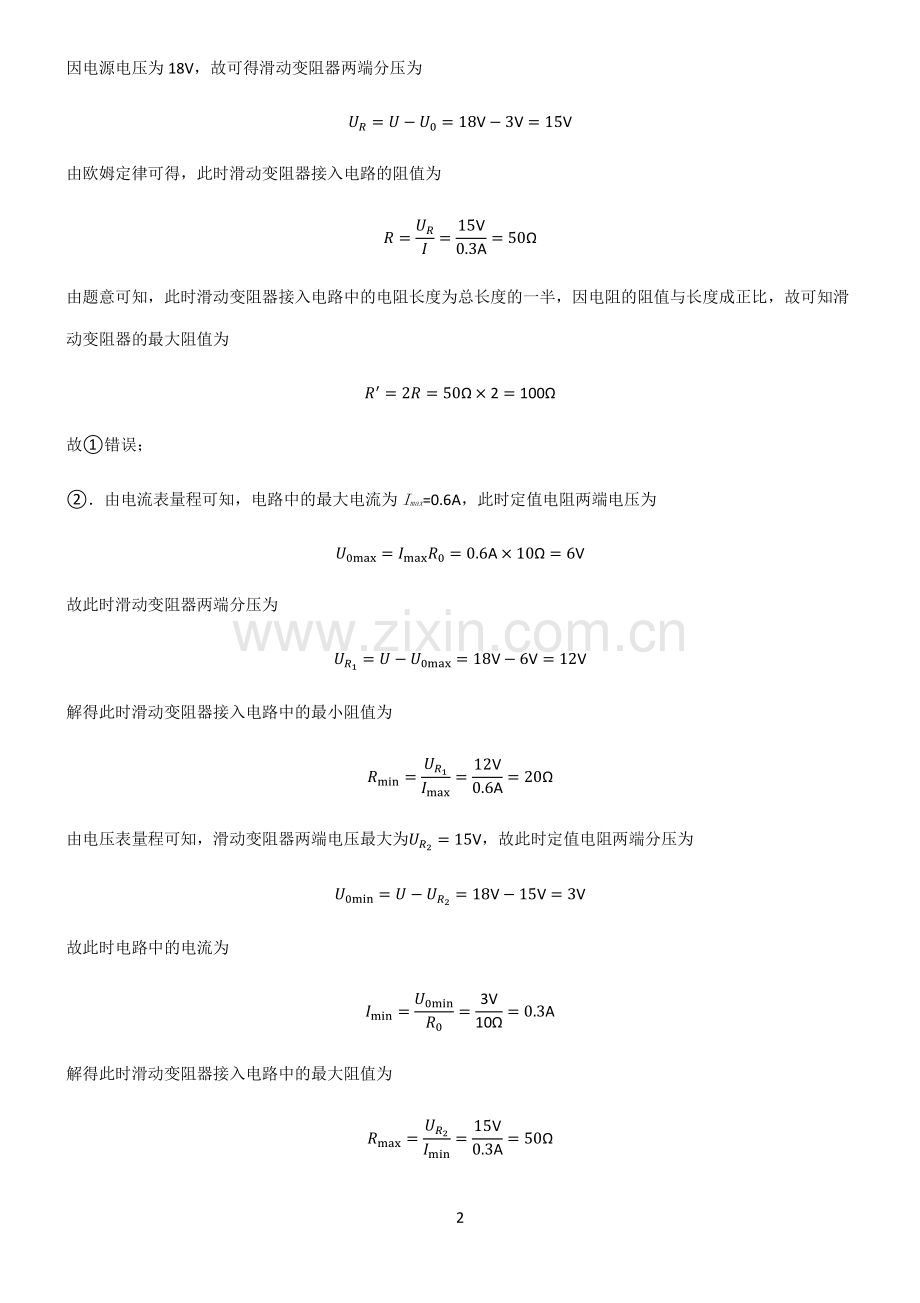

1 (每日一练每日一练)2022)2022 届初中物理欧姆定律重点归纳笔记届初中物理欧姆定律重点归纳笔记 单选题 1、如图所示的电路中，电源电压为 18V 且保持不变，定值电阻R0=10，电流表的量程为 00.6A，电压表的量程为 015V。当闭合开关 S，滑动变阻器RP的滑片 P 置于中点时，电流表示数为 0.3A。则下列说法正确的是（）滑动变阻器RP的最大阻值为 50 调节滑片 P 的位置并保证电路安全，则RP接入电路的阻值范围是 2050 调节滑片 P 的位置并保证电路安全，电路中电流范围是 0.3A1.8A 调节滑片 P 的位置并保证电路安全，电路总功率范围是 5.4W10.8W ABCD 答案：B 解析：由电路图可知，闭合开关后，定值电阻与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压，因电流表示数为I=0.3A，故由欧姆定律可知定值电阻两端电压为 0=0=0.3A 10=3V 2 因电源电压为 18V，故可得滑动变阻器两端分压为=0=18V 3V=15V 由欧姆定律可得，此时滑动变阻器接入电路的阻值为 =15V0.3A=50 由题意可知，此时滑动变阻器接入电路中的电阻长度为总长度的一半，因电阻的阻值与长度成正比，故可知滑动变阻器的最大阻值为=2=50 2=100 故错误；由电流表量程可知，电路中的最大电流为Imax=0.6A，此时定值电阻两端电压为 0max=max0=0.6A 10=6V 故此时滑动变阻器两端分压为 1=0max=18V 6V=12V 解得此时滑动变阻器接入电路中的最小阻值为 min=1max=12V0.6A=20 由电压表量程可知，滑动变阻器两端电压最大为2=15V，故此时定值电阻两端分压为 0min=2=18V 15V=3V 故此时电路中的电流为 min=0min0=3V10=0.3A 解得此时滑动变阻器接入电路中的最大阻值为 max=2min=15V0.3A=50 3 可得RP接入电路的阻值范围是 2050，故正确；由中分析可知，要保证电路安全，电路中的最大电流为 0.6A，最小电流为 0.3A，故电路中的电流范围为 0.3A0.6A，故错误；由中分析可知，要保证电路安全，电路中的电流范围为 0.3A0.6A，故由P=UI可得，电路中的最小功率为 min=min=18V 0.3A=5.4W 电路中的最大功率为 max=max=18V 0.6A=10.8W 故正确；故由上述分析可知，ACD 不符合题意，B 符合题意。故选 B。2、疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（）A显示仪是由电流表改装成的 B被测温者温度越高，电路消耗的电功率越大 C热敏电阻R随着温度的升高阻值增大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 答案：B 4 解析：A两电阻串联，因为显示仪与R0并联，所以显示仪是电压表，故 A 错误；B被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P=UI可知，电路消耗的功率也越大，故 B 正确；C被测温者温度越高，电压表示数变大，即R0两端电压变大，由串联电路电压的规律，R两端电压越小，由分压原理可知，热敏电阻的阻值变小，故热敏电阻阻值随温度的升高而减小，故 C 错误；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 B。3、抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。热敏电阻R的阻值随温度的升高而增大，他把电表的刻度值都改为相应的温度值，温度升高时电表的示数变大，如图所示的电路图中，符合要求的是（）ABCD 答案：C 解析：A图中热敏电阻R与R0串联，电流表测量电路的电流，当温度升高时，R的阻值增大，电路的总电阻增大，电源电压不变，由欧姆定律可知电路中电流变小，电流表示数减小，故 A 不符合题意；B图中热敏电阻R与R0并联，电流表测R0支路的电流，因为并联电路中各支路间互不影响，所以温度升高时，通过R0的电流不变，电流表示数不变，故 B 不符合题意；C图中热敏电阻R与R0串联，电压表测R两端电压，温度升高时，R的阻值增大，根据分压原理可知电压表示数变大，故 C 符合题意；5 D图中热敏电阻R与R0串联，电压表测R0两端电压，电压表测定值电阻两端的电压，温度升高时，由分压原理可知，热敏电阻的电压变大，由串联电路电压的规律，电压表示数变小，故 D 不符合题意。故选 C。4、如图所示，电路中，电源电压恒为 6V，电流表量程为 00.6A电压表量程为 03V，滑动变阻器R2规格为“20 0.5A”。移动滑片 P，当电流表示数为 0.4A，电压表示数为 2V。下列说法中正确的是：（）A定值电阻R1为 5 B滑片 P 向右移动，电压表、电流表示数都变小 C滑片 P 移至变阻器中点时，R1和R2的功率相等 D为保证电路安全，滑动变阻器阻值可调节范围为 010 答案：C 解析：根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；A因串联电路两端总电压等于各部分电压之和，所以电压表示数为 2V 时，定值电阻两端电压 1=2=6V 2V=4V 定值电阻的阻值 1=1=4V0.4A=10 故 A 错误；B滑片 P 向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故 B 错误；6 C滑片 P 移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由=2可知，R1和R2的功率相等，故 C 正确；D当R1和R2的阻值相同都为 10 时，电压表两端的电压为 3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为 10；由于滑动变阻器R2规格为“20 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值 2min=max1max=6V 0.5A 100.5A=2 为保证电路安全，滑动变阻器阻值可调节范围为 210，故 D 错误。故选 C。5、在如图所示的电路中，电源电压保持不变。闭合电键 S 后，滑动变阻器R2的滑片 P 由中点向右移动，下列说法正确的是（）A电流表 A 示数与电流表 Al示数的差变大 B电流表 A1示数与电流表 A2示数的比值变大 C电流表 A1示数与电流表 A2示数的和不变 D电流表 A 示数与电流表 A2示数的比值不变 答案：B 解析：由电路图可知，R1与R2并联，电流表 A1测R1支路的电流，电流表 A2测R2支路的电流，电流表 A 测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，电流表 A1的示数不变；7 滑动变阻器R2的滑片 P 由中点向右移动，接入电路中的电阻变大，由=可知，通过R2的电流变小，即电流表 A2的示数变小；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表 A 的示数变小。A由并联电路电流的规律可知电流表 A 示数与电流表 Al示数的差等于电流表 A2示数，电流表 A2的示数变小，所以电流表 A 示数与电流表 Al示数的差变小，故 A 错误；B由电流表 A1示数不变、电流表 A2示数变小可知，电流表 A1示数与电流表 A2示数的比值变大，故 B 正确；C由电流表 A1示数不变、电流表 A2示数变小可知，电流表 A1示数与电流表 A2示数的和变小，故 C 错误；D电流表 A 示数与电流表 A2示数的比值 2=1+22=12+1=12+1=21+1 R1的阻值不变，R2的阻值变大，所以 21+1 变大，电流表 A 示数与电流表 A2示数的比值变大，故 D 错误。故选 B。6、中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片 P 跟滑杆的一端连接。滑片 P 的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（）A显示仪是由电流表改装成的 B被测身高越高，通过电阻R的电流越小 C被测身高越高，电阻R0两端的电压越小 8 D被测身高越高，电路的总功率越大 答案：D 解析：A因为显示仪与R并联，所以显示仪是电压表改装的，故 A 错误；BCD被测身高越高，滑动变阻器连入电路的电阻越小，根据欧姆定律 =可知，电路中的电流越大，定值电阻R0两端的电压越大，又根据 可知，电路消耗的功率也越大，故 D 正确，BC 错误。故选 D。7、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）AB CD 答案：A 解析：A由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故 A 符合题意；9 B闭合开关 S1和 S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合 S1，断开 S2，此时电压表的示数为U1，可以求得Rx为=101，故 B 不符合题意；C闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为=111，故 C 不符合题意；D闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为=111，故 D 不符合题。故选 A。8、如图是小虹设计的一种“身高测量仪”，其中滑片 P 将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（）A电压表示数越小 B电压表示数越大 C电路中的电流越大 D电路中的电流越小 答案：B 解析：如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B 符合题意，ACD 不符合题意。故选 B。9、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为 22 和 44 的电热丝。通过旋转手柄改变与开关 S 接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（）10 A开关 S 接触 2、3 触点时，水龙头放出的是热水 B开关 S 接触 3、4 触点时，电热丝R1，R2串联 C水龙头在温水挡正常工作时的电流是 15A D水龙头在热水挡正常工作时的功率是 3300W 答案：D 解析：A当开关 S 接触 2、3 触点时，只有电阻R2接入电路，电路的电阻最大，由=2知道，电源的电压一定时，电路的电功率最小，水龙头放出的是温水，故 A 错误；BD由图知道，当开关 S 接触 3、4 触点时，电阻R1和R2并联，电路的总电阻最小，总功率最大，水龙头处于热水挡，由于并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻 =121+2=22 4422+44=443 由=2知道，热水挡正常工作时的功率 热=2=(220V)2443=3300W 故 B 错误，D 正确。C温水挡时，电路的总电阻 R总=R1+R2=22+44=66 11 由=知道，电路的电流 =总=220V66 3.3A 故 C 错误。故选 D。10、现有两个灯泡 L1、L2,L1标有“6 V 3 W”字样，L2的电阻为 6，将 L1、L2串联接在某一电路中，L1、L2均能正常发光(忽略温度对电阻的影响)，下列计算结果正确的是()A灯 L1的电流比 L2的大 B灯 L1的亮度比 L2的大 C灯 L2的额定功率为 3 W D电路两端的总电压为 12 V 答案：B 解析：将 L1、L2串联接在某一电路中，因为串联电路电流处处相等，故 A 错误；L1、L2均能正常发光，L1正常工作电流为：1=11=3W6V=0.5A，L2两端的电压为：2=22=12=0.5A 6=3V，L2的功率为：2=22=3V 0.5A=1.5W，故1 2，L1更亮一些，故 B 正确，C 错误；总电压为：=1+2=6V+3V=9V，故 D 错误 故选 B 多选题 11、在如图所示的电路中，电源两端的电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向右移，下列说法中正确的是（）12 A电压表 V1的示数变大 B电压表 V1与电流表 A 的示数之积变小 C电压表 V2与电流表 A 的示数之比变大 D电压表 V1与电压表 V2的示数之和变小 答案：BC 解析：A由电路图可知，R1、R2串联，电压表 V1测电阻R1两端电压，电压表 V2测滑动变阻器两端的电压，电流表测量电路中的电流；滑片向右移动，滑动变阻器接入电路的阻值变大，电压表 V2的示数变大，电源电压不变，故电压表 V1的示数变小，故 A 错误；B由P=UI知，电压表 V1与电流表 A 的示数之积即为定值电阻R1的功率，根据PI2R可知，R1的电阻不变，通过R1的电流变小，所以R1的功率变小，所以电压表 V1与电流表 A 的示数之积变小，故 B 正确；C电压表 V2的示数变大，电流表 A 示数变小，则电压表 V2与电流表 A 的示数之比变大，故 C 正确；D因为电压表 V1示数变小，电压表 V2的示数增大，电压表 V1与电压表 V2的示数之和是电源电压，电源电压保持不变，故 D 错误。故选 BC。12、在图中，图像 A、B 反映的是小灯泡 L 和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的额定电压是 2.5V。由此图像可知（）13 A图像 A 是定值电阻R的I-U图像 B小灯泡的额定功率是 0.75W C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，电源电压是 5.5V D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 54J 答案：BCD 解析：A图像 A 是曲线，表示电阻是变化的，灯泡灯丝的电阻随温度的变化而变化，所以图像 A 是灯泡的I-U图像，故 A 不符合题意；B由图可知，当小灯泡的额定电压是 2.5V 时，通过灯泡的电流是 0.3A，小灯泡的额定功率 P额=U额I额=2.5V0.3A=0.75W 故 B 符合题意；C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，通过灯泡的电流是 0.3A，由串联电路电流的规律可知通过电路的电流是 0.3A，由图可知，R两端的电压是 3V，由串联电路电压的规律可知电源电压 U=U额+UR=2.5V+3V=5.5V 故 C 符合题意；14 D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 Q=W=URIt=3V0.3A60s=54J 故 D 符合题意。故选 BCD。13、如图所示，电源电压为 12 V，定值电阻R=12，在开关 S 闭合的情况下，下列说法正确的是（）A在a、b两点间接入一个合适的电流表时，电流表的示数为 0.1A B在a、b两点间接入一个合适的电压表时，其示数接近电源电压 C在a、b两点间接入一个 18 的电阻，电路消耗的电功率为 24W D在a、b两点间接入一个“6V 3W”的小灯泡时，小灯泡恰能正常发光 答案：BD 解析：A在a、b两点间接入一个合适的电流表时，电路中电流 =12V12=1A 故 A 错误；B在a、b两点间接入一个合适的电压表时，电压表串联在电路中，此时电压表的示数约等于电源电压，故 B正确；C在a、b两点间接入一个 18 的电阻时，电路总功率 P总=2+=(12V)212+18=4.8W 15 故 C 错误；D在a、b两点间接入一个“6V 3W”的小灯泡时，小灯泡正常发光时电阻为 R灯=额2额=(6V)23W=12 此时电路中电流 I=总=12V12+12=0.5A 小灯泡的额定电流 I额=额额=3W6V=0.5A 电路中的电流等于小灯泡的额定电流，小灯泡正常发光，故 D 正确。故选 BD。14、2021 年 6 月，中国多地国外输入性疫情给我们带来危害，手持式电子测温仪最为常见。如图，这是某款电子测温仪和它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。在测人的体温时，被测者体温较高时，显示仪的示数会变大。正常条件下，下列对测温仪的分析正确的是（）A显示仪是由电流表改装成的 B热敏电阻R随着温度的升高阻值减小 C被测温者温度越高，电路消耗的电功率越大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 答案：BC 16 解析：A由电路图可知，显示仪并联在R0的两端，因此显示仪是由电压表改装成的，故 A 错误；B在测人的体温时，被测者体温较高时，显示仪的示数会变大，即R0两端的电压变大。根据欧姆定律可知，通过R0的电流变大即电路的电流变大。R0为定值电阻，阻值不变，所以热敏电阻R随着温度的升高阻值减小。故 B 正确；C被测温者温度越高，热敏电阻R的阻值越小，电路中的电流越大，因为电源电压不变，由P=UI可知，电路消耗的电功率变大，故 C 正确；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 BC。15、图是小明设计的实验电路，图中R为滑动变阻器，其他器材均能满足实验要求。下列说法中正确的是（）A如果R0是定值电阻，利用这个电路可以测量R0的阻值大小 B如果R0是定值电阻，利用这个电路可以探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系 C如果R0是电阻箱，利用这个电路可以探究电压一定时通过导体的电流跟导体电阻的关系 D如果R0处发生断路故障，闭合开关后电流表和电压表的示数均为 0 答案：ABC 解析：17 A此电路图利用电流表测量电流，电压表测量定值电阻的电压，故可以根据伏安法测量电阻，故 A 正确；B探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系，一定需要控制电阻的大小不变，而此题中用的是定值电阻，再利用滑动变阻器改变定值电阻两端的电压，故可以完成实验，故 B 正确；C如果R0是电阻箱，可以改变电阻的大小，探究电压一定时通过导体的电流跟导体电阻的关系，一定需要控制电阻箱两端的电压一定，可以根据滑动变阻器调节，变量是电阻，而电阻箱正好可以调节其大小，并且知道阻值的大小，故 C 正确；D如果R0处发生断路故障，电压表所在的电路是通的，有电流经过电压表，故电压表有会示数，故 D 错误。故选 ABC。综合题 16、在刚刚结束的中考体测中，小宗同学的中考体测项目之一的坐位体前屈获得满分。在测试中，测试者向前推动的测试仪的滑块实际上是滑动变阻器，滑块推动的距离越大，滑动变阻器连入电路的电阻值越大，仪器的示数就越大。如图乙是其简化原理图。（1）_表反映了被测者的成绩；（2）若该电路电源电压为 6V 且保持不变，电压表量程为 03V，电流表量程为 00.6A，滑块能被推的最大距离 30cm，滑动变阻器铭牌标有“15 1A”字样，定值电阻标有“10 0.6A”字样，滑片每移动 1cm，R1的电阻变化 0.5。则在保证电路各元件安全的情况下，测试中推动滑块时最大距离是_cm；（3）以（1）中数据作参考，成都中考评分标准中，坐位体前屈满分为 15 分，其中男生满分成绩为 16.1cm 以上，女生满分成绩为 17.4cm 以上。此外男生推 14.016.0cm 得 13 分，推 10.113.9cm 得 12 分，6.510.0cm 得11在某次练习中，身为男生的小周完成测试后，电流表的示数为 0.4A。则小周的坐位体前屈得分为_；（4）某物理兴趣小组的同学提出，可以利用实验室器材对该仪器进行改进，改进后可以直接从电表的表盘上18 读出对应的长度值。下列四种方案中，表盘上的长度刻度值均匀的是_。AB CD 答案：电压表 20 11 分 A 解析：（1）1由电路图乙知，变阻器R1与定值电阻R2串联在电路中，电压表测变阻器两端的电压，电流表测电路中的电流。由题意知，测试者推动滑块的距离越大，变阻器接入电路中的阻值就越大，仪器的示数就越大，而在这个过程中，据串联电路的分压特点知，变阻器接入的阻值变大，则分去的电压也变大，所以通过电压表可反映被测者的成绩。（2）2要保证各元件安全，则变阻器两端的最大电压为 3V，则定值电阻两端的电压 U2=U-U1=6V-3V=3V 据串联电路的分压特点有 R1:R2=U1:U2 即 R1:10=3V:3V 此时变阻器接入电路的阻值 R1=1015 19 电路中的电流 =22=3V10=0.3A 那么变阻器接入电路的阻值最大为 10 时，各元件都安全。此时滑块被推动的距离最大，据题意有 1cm=100.5 解得，滑块的最大距离 L=20cm（3）3当电流表示数为 0.4A 时，电路中的总电阻 总=1=6V0.4A=15 变阻器接入电路中的阻值 R1=R总-R2=15-10=5 那么 11cm=50.5 所以滑块的距离 L1=10cm 所以小周的得分为 11 分。（4）4设电阻丝的总长度为l，电阻丝总电阻为R，挡板向左移动的距离为x。A电压表没挡板右边电阻丝的电压，那么此段电阻丝的阻值=则电压表示数 20 =滑+=(滑+)由此可见，U与x成正比，表盘上的长度刻度值是均匀的。故 A 符合题意；B图示电压表测挡板右边的电阻丝的电压，即挡板右边的电阻丝接入电路，电阻丝接入电路的阻值=电压表示数 =滑+由此可见，U与x不成正比，表盘上的长度刻度值不均匀，故 B 不符合题意；C图示挡板左边的电阻丝接入电路，即 =电流表测量电路中的电流，则电流表示数 =滑+由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故 C 不符合题意；D图示中挡板右边的电阻丝接入电路，即=电流表测量电路中的电流，图示电流表示数 =滑+由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故 D 不符合题意。故选 A。21 17、小致设计了一个电子拉力计，如图甲是其原理图。硬质弹簧右端和金属滑片 P 固定在一起（弹簧的电阻不计，P 与R1间的摩擦不计）。定值电阻R0=5，ab是一根长为 5cm 的均匀电阻丝，其阻值R1=25，电流表的量程为 00.6A。（1）定值电阻R0的作用是_；（2）闭合 S 后，若不受拉力时滑片在a端，电流表的读数为 0.1A，则电源电压为_V；（3）己知该弹簧伸长的长度与所受拉力F间的关系如乙图所示。则当开关闭合后，作用在拉环上水平向右的拉力为 400N 时，电流表的读数为_A；（4）为提高该电子拉力计的灵敏度，可将R0更换为一个阻值更_的定值电阻。答案：保护电路 3 0.3 小 解析：解：（1）1当滑动变阻器连入电路中的电阻为零时，电路中的电流很大，为了保护电路，故串联入定值电阻R0；（2）2拉环不受外力时，P 在a端，此时 R1=25 故电源电压为 U=IR总=0.1A(25+5)=3V（3）3由坐标图可知，当 F=400N 时 22 =4cm 接入电路电阻丝的阻值为 1=(1)1=(1 4cm5cm)25=5 电路中的电流 =总=1+0=3V5+5=0.3A 即电流表的示数为 0.3A。（4）4为提高该电子拉力计的灵敏度，可将R0更换为一个阻值更小的定值电阻。18、如图所示是某物理小制作小组同学设计的身高测量仪的简易电路图。电源电压为 6 伏，R0为定值电阻。闭合开关，测得并记录部分数据见下表：身高 h/厘米 160 165 170 175 180 电压表示数/伏 0.0 2.0 3.6 4.0 电流表示数/安 0.3 （1）计算定值电阻R0的阻值；()（2）计算身高 180 厘米的同学测量时滑动变阻器接入电路的阻值Rp；()（3）请说明R0在电路中的作用：_。（4）甲、乙两同学经过讨论后认为可以用图像法处理数据，并对绘制的h-Up图像作出不同的猜想，如图所示，其中正确的是图_（选填“甲”或“乙”）。（5）当身高为 170 厘米的同学测量时电压表的示数为_伏。23 答案：20 40 见解析 乙 3 解析：（1）1由图可知，R0与RP串联，电压表测RP两端的电压，电流表测电路中的电流，由表中数据可知，电压表的示数为零时，RP连入电路的电阻为零，只有R0的简单电路，电流表的示数是 0.3A，定值电阻R0的阻值 0=0=6V0.3A=20 （2）2由表中数据可知，身高 180 厘米的同学测量时，电压表的示数是 4.0V，由串联电路电压的规律可知R0两端的电压 U01=U-UP1=6V-4V=2V 通过R0的电流 01=010=2V20=0.1A 由串联电路电流的规律和欧姆定律得到滑动变阻器接入电路的阻值 P1=P1P1=P101=4V0.1A=40 （3）3电路中R0可以保护电路，防止电源短路，烧坏电流表和电源。（4）4当导体的材料和横截面积相同时，长度越长，电阻越大，当h增大时，RP增大，由串联分压可知电压表的示数变大，即UP变大，电路的总电阻变大，由欧姆定律可知电路中的电流变小，由=PP可知UP和RP比值变小，UP和h比值变小，即h和UP比值变大，所以正确的是图乙。（5）5由表中数据可知，当身高是 160cm 时，电压表的示数为零时，RP连入电路的电阻为零，身高 180 厘米时，滑动变阻器接入电路的阻值是 40，h与RP成正比，所以当身高是 170 厘米时，滑动变阻器接入电路的阻值是 20，电路中的电流 24 =P2+0=6V20+20=0.15A 电压表的示数为 P2=P2=0.15A 20=3V
