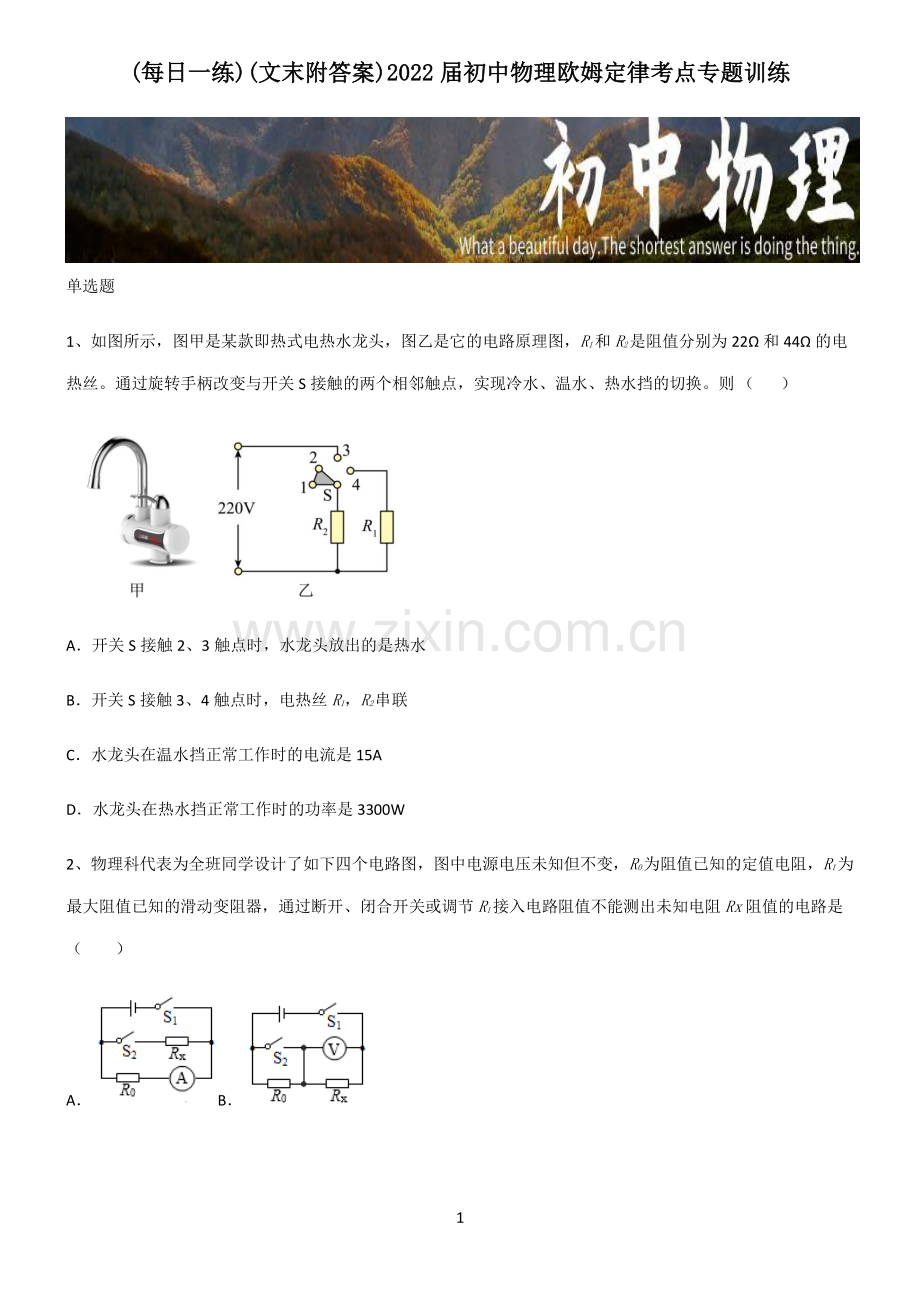

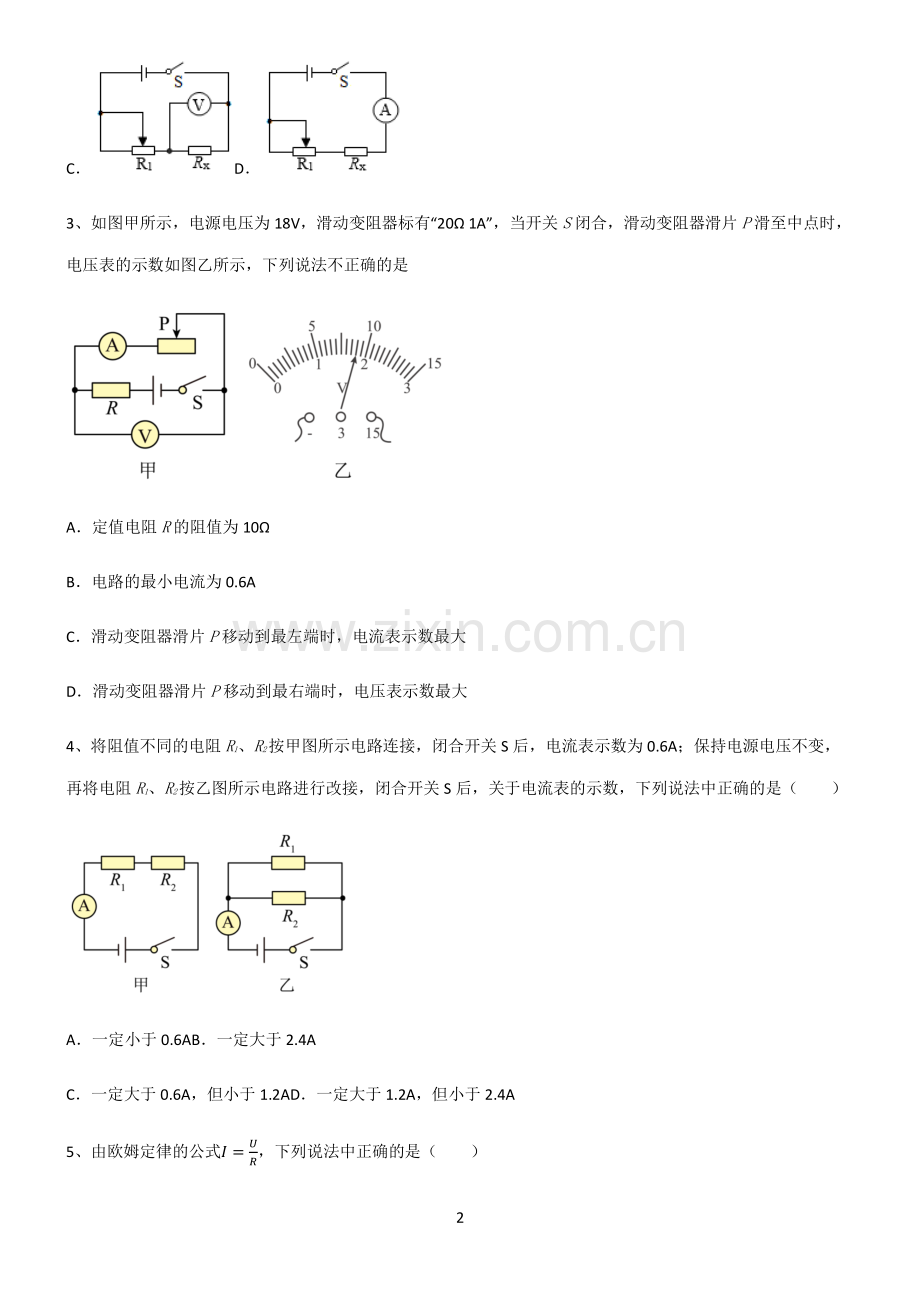

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届初中物理欧姆定律考点专题训练届初中物理欧姆定律考点专题训练 单选题 1、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为 22 和 44 的电热丝。通过旋转手柄改变与开关 S 接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（）A开关 S 接触 2、3 触点时，水龙头放出的是热水 B开关 S 接触 3、4 触点时，电热丝R1，R2串联 C水龙头在温水挡正常工作时的电流是 15A D水龙头在热水挡正常工作时的功率是 3300W 2、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）AB 2 CD 3、如图甲所示，电源电压为 18V，滑动变阻器标有“20 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是 A定值电阻R的阻值为 10 B电路的最小电流为 0.6A C滑动变阻器滑片P移动到最左端时，电流表示数最大 D滑动变阻器滑片P移动到最右端时，电压表示数最大 4、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关 S 后，电流表示数为 0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关 S 后，关于电流表的示数，下列说法中正确的是（）A一定小于 0.6AB一定大于 2.4A C一定大于 0.6A，但小于 1.2AD一定大于 1.2A，但小于 2.4A 5、由欧姆定律的公式=，下列说法中正确的是（）3 A导体的电阻由它两端的电压和通过它的电流共同决定 B导体的电阻一定时，通过导体的电流与导体两端的电压成正比 C导体两端的电压一定时，导体的电阻跟通过它的电流成反比 D通过导体的电流，与导体两端的电压和导体的电阻均无关 6、将灯泡 L 和定值电阻R以图甲方式连在 6V 的电源上，图乙是 L 和R的U-I图象，结合图中信息可知（）A灯泡 L 的电阻随着电流的增大而减小 B灯泡 L 的实际阻值为 10 C灯泡 L 的实际功率为 0.8W D定值电阻R实际功率为 6.4W 7、如图所示，图象 1 和图象 2 分别是电阻R1与R2的UI图象，分别是图中的 1，2，则R1与R2的大小及两电阻串联和并联后的UI图象所在的区域分别是（）AR1R2，两电阻并联后图线在区域 BR1R2，两电阻串联后图线在区域 4 CR1R2，两电阻并联后图线在区域 DR1R2，两电阻串联后图线在区域 8、如图是小虹设计的一种“身高测量仪”，其中滑片 P 将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（）A电压表示数越小 B电压表示数越大 C电路中的电流越大 D电路中的电流越小 9、如图所示，是定值电阻和小灯泡 L 中电流随电压变化的图象，由图象可知（）A乙是小灯泡的 图象 B定值电阻的阻值为 5 C定值电阻和小灯泡 L 并联接在 4V 的电源上，干路中的电流是 1.2A D定值电阻和小灯泡 L 串联接在 6V 的电源上，电路中的电流是 0.4A 10、如图所示电路中，电阻R112，R26。当单刀双掷开关 S 置于位置 1 时，电压表读数为 3V。则当 S 置于位置 2 时，电压表读数的可能值为（）5 A1VB2VC3VD4V 多选题 11、在图甲所示的电路中，电源电压保持不变，下列说法中正确的是（）A图线a是电阻R2的“UI”关系图象 B电源电压为 12V C滑动变阻器滑片移至最右端时，电阻R2的电功率为 7.2W D滑动变阻器滑片移至最左端时，电阻R1和R2消耗电功率之比P1:P2=5:1 12、2021 年 6 月，中国多地国外输入性疫情给我们带来危害，手持式电子测温仪最为常见。如图，这是某款电子测温仪和它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。在测人的体温时，被测者体温较高时，显示仪的示数会变大。正常条件下，下列对测温仪的分析正确的是（）6 A显示仪是由电流表改装成的 B热敏电阻R随着温度的升高阻值减小 C被测温者温度越高，电路消耗的电功率越大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 13、图是小明设计的实验电路，图中R为滑动变阻器，其他器材均能满足实验要求。下列说法中正确的是（）A如果R0是定值电阻，利用这个电路可以测量R0的阻值大小 B如果R0是定值电阻，利用这个电路可以探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系 C如果R0是电阻箱，利用这个电路可以探究电压一定时通过导体的电流跟导体电阻的关系 D如果R0处发生断路故障，闭合开关后电流表和电压表的示数均为 0 14、在如图所示的电路中，电源两端的电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 向右移，下列说法中正确的是（）A电压表 V1的示数变大 B电压表 V1与电流表 A 的示数之积变小 7 C电压表 V2与电流表 A 的示数之比变大 D电压表 V1与电压表 V2的示数之和变小 15、图是小明设计的实验电路，图中R为滑动变阻器，其他器材均能满足实验要求。下列说法中正确的是（）A如果R0是定值电阻，利用这个电路可以测量R0的阻值大小 B如果R0是定值电阻，利用这个电路可以探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系 C如果R0是电阻箱，利用这个电路可以探究电压一定时通过导体的电流跟导体电阻的关系 D如果R0处发生断路故障，闭合开关后电流表和电压表的示数均为 0 综合题 16、综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大，模型电路如图甲所示，ab为长 10cm、阻值 25 的电阻丝，其阻值与长度成正比。滑片 P 左端固定在拉杆上，弹簧处于原长时，滑片 P 位于a端，电源电压恒为 6V，弹簧电阻恒为 1，R0为 4，其余部分电阻不计，电流表量程为 00.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。8 （1）虚线框内接线柱“1”应与_（选填“2”或“3”）连接；（2）闭合开关，弹簧处于原长状态时，R0消耗的功率多大_？（3）弹簧的伸长量与所受拉力F之间的关系如图乙所示，则电流表示数最大时显示的拉力多大_？（4）甲图中若去掉电流表，用一只电压表（量程 03V）与R0并联，利用电压表的示数来显示拉力的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升_%；（5）在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如甲图的方案，从电路的安全性考虑，其他条件不变，R0的阻值应不小于_。17、小刚观察了市场上的“测重仪”后，画出了如图所示的原理图：A 为托盘，P 为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P 位于R的最上端。已知R0=5，R的最大阻值为 25，电源电压恒为 3V。问：（1）图中的质量表应该用什么电表改装_？随着托盘中放入物体的质量的增加，质量表的示数_（选填“变大、变小或不变”）；（2）当开关 S 闭合，不称量物体时，通电 10min 电阻R消耗的电能是多少_；9 （3）当称量物体质量达到最大值时，电路中的总功率是多少_。18、低温碳纤维电热膜是一种发热效率高的新型电热元器件，常用于地板供暖。如图（a）所示，电热膜是运用特殊工艺在绝缘材料表面注入一根根导电墨线，导电墨线两端与金属导线相连，形成网状结构。现裁取一段电热膜接入电路进行分析研究，其中包含 2 根导电墨线，如图（b）所示，每根导电墨线的电阻均为60。若电源电压为12V，求通过导电墨线1的电流1；若电源电压不变，导电墨线2的一部分导电材料脱落，如图（c）所示，请简要说明电流表示数如何变化及变化的原因；若为保证电路安全，金属导线上承载电流不能超过0.5A。当用电阻为 20 欧的导电墨线3替换2时，必须同时调节电源电压大小，求调节后电源电压的最大值。10 2022 届初中物理欧姆定律_00B 参考答案 1、答案：D 解析：A当开关 S 接触 2、3 触点时，只有电阻R2接入电路，电路的电阻最大，由=2知道，电源的电压一定时，电路的电功率最小，水龙头放出的是温水，故 A 错误；BD由图知道，当开关 S 接触 3、4 触点时，电阻R1和R2并联，电路的总电阻最小，总功率最大，水龙头处于热水挡，由于并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻 =121+2=22 4422+44=443 由=2知道，热水挡正常工作时的功率 热=2=(220V)2443=3300W 故 B 错误，D 正确。C温水挡时，电路的总电阻 R总=R1+R2=22+44=66 由=知道，电路的电流 =总=220V66 3.3A 故 C 错误。故选 D。2、答案：A 解析：11 A由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故 A 符合题意；B闭合开关 S1和 S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合 S1，断开 S2，此时电压表的示数为U1，可以求得Rx为=101，故 B 不符合题意；C闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为=111，故 C 不符合题意；D闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为=111，故 D 不符合题。故选 A。3、答案：C 解析：A电源电压为 18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为 10，刚好分得 9V 电压，根据串联电路分压定律可得定值电阻R的阻值为 10，A 正确，但不符合题意；B当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为 =总=定+滑=18V10+20=0.6A B 正确，但不符合题意；C滑动变阻器能承受的最大电流为 1A，因此电路最小电阻为 =18V1A=18 滑动变阻器至少接入的电阻为 滑=总 定=18 10=8 当滑动变阻器往左滑动的过程中，接入电阻小于 8 时，电路电路大于 1A，滑动变阻器烧坏，此时电路电流为 12 0A，C 错误，但符合题意；D滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D 正确，但不符合题意。故选 C。4、答案：B 解析：本题采用赋值法，设电源电压U=6V，甲图中，R1、R2串联，据欧姆定律可得 R1+R2=6V0.6A=10 再设R1=4，R2=6，乙图中，R1、R2并联，干路电流 I=1+2=6V4+6V6=2.5A 故 ACD 错误，B 正确。故选 B。5、答案：B 解析：A电阻是导体的一种基本属性，与导体的材料、长度、横截面积和温度有关，与导体两端的电压和电流无关，故 A 错误；B当电阻一定时，电阻两端的电压越大，通过它的电流越大，即通过导体的电流与导体两端的电压成正比，故 B 正确；C导体两端的电压一定时，导体的电阻越大，通过它的电流越小，即通过导体的电流与电阻成反比，故 C 错误；13 D由 B、C 分析知，通过导体的电流，与导体两端的电压和导体的电阻有关，故 D 错误。故选 B。6、答案：C 解析：A由图像乙可知，灯泡 L 的电阻随着电流的增大而增大，故 A 错误；B从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为 4V 时，灯泡电压为 2V，灯泡与电阻的电压之和正好等于 6V，此时电路的电流为 0.4A，灯泡 L 的实际阻值为 =2V0.4A=5 故 B 错误；C灯泡 L 的实际功率为 =2V0.4A=0.8W 故 C 正确；D定值电阻R实际功率为=4V0.4A=1.6W 故 D 错误。故选 C。7、答案：C 解析：由图可知，当R1与R2的电流相等时，R1两端的电压大于R2两端的电压，根据=可知 R1R2 14 由串联电路电阻关系可知，两电阻串联时，R串的阻值大于任何一个电阻阻值；由并联电路电阻关系可知，两电阻并联时，R并的阻值小于任何一个电阻阻值，当它们两端的电压相同时，R串的电流最小，所以在UI图象的区域；R并的电流最大，所以在UI图像的区域，故 ABD 不符合题意，C 符合题意。故选 C。8、答案：B 解析：如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B 符合题意，ACD 不符合题意。故选 B。9、答案：C 解析：A由图像知，乙图线是一倾斜的直线，是定值电阻的I-U图象，而甲图线中，用电器的电阻是变化的，所以是小灯泡的I-U图线，故 A 不符合题意；B由图像知，当通过定值电阻R的电流为 0.4A 时，它两端的电压为 4V。则定值电阻 =11=4V0.4A=10 故 B 不符合题意；C当定值电阻R和小灯泡 L 并联在 4V 的电源上时，由图像知，通过小灯泡的电流为 0.8A，则通干路的电流 I=I1+IL=0.4A+0.8A=1.2A 故 C 符合题意；D由图像知，定值电阻R与小灯泡 L 串联接在电路中时，如果通过电路的电流为 0.4A，则R两端的电压为 4V，15 L 两端的电压为 1V，电源电压 U=4V+1V=5V 故 D 不符合题意。故选 C。10、答案：B 解析：当单刀双掷开关 S 置于位置 1 时，电压表读数为 3V，此时电阻R1与电阻R0接入电路，此时电路中电流为 =1=3V12=0.25A 则电源电压为 =0.25A（12+0）当单刀双掷开关 S 置于位置 2 时，此时电阻R2与电阻R0接入电路，则电路中的电流为 =总=0.25A（12+0）6+00.25A 故电压表示数为 =20.25A 6=1.5V 由于串联分压，电阻变小，故电压表示数变小，故电压表的示数一定小于 3V，故电压表的示数可能为 2V，故B 正确。故选 B。11、答案：BCD 解析：16 A由图甲知，两电阻串联，电压表 V1测R2两端电压，V2测R1两端电压，电流表测电路中电流。当滑动变阻器的滑片移动到最右端时，变阻器连入电路的电阻为 0，电压表 V2示数为 0，从“UI”关系图象可以看出，a为滑动变阻器R1的UI 关系图象，故 A 不符合题意；B由UI图象得，电路的电流为 0.3A 时 Ua=6V，Ub=6V 根据串联电路电压的规律，电源电压 U=Ua+Ub=6V+6V=12V 故 B 符合题意；C滑动变阻器滑片移至最右端时，滑动变阻器连入电路的电阻为零，此时电阻R2两端的电压为电源电压，即 U2=U=12V 由图乙知此时的电流为 0.6A，电阻R2的电功率 P=UI=12V0.6A=7.2W 故 C 符合题意；D滑动变阻器滑片移至最左端时，滑动变阻器的电阻最大，两电阻串联，电路的电流最小，由图乙知此时的电流为 0.1A，R1和R2电压分别为 U1=10V，U2=2V 根据串联电路电流的规律，电阻R1和R2消耗电功率之比 P1:P2=U1I:U2I=U1:U2=10V:2V=5:1 故 D 符合题意。故选 BCD。12、答案：BC 17 解析：A由电路图可知，显示仪并联在R0的两端，因此显示仪是由电压表改装成的，故 A 错误；B在测人的体温时，被测者体温较高时，显示仪的示数会变大，即R0两端的电压变大。根据欧姆定律可知，通过R0的电流变大即电路的电流变大。R0为定值电阻，阻值不变，所以热敏电阻R随着温度的升高阻值减小。故 B 正确；C被测温者温度越高，热敏电阻R的阻值越小，电路中的电流越大，因为电源电压不变，由P=UI可知，电路消耗的电功率变大，故 C 正确；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 BC。13、答案：ABC 解析：A此电路图利用电流表测量电流，电压表测量定值电阻的电压，故可以根据伏安法测量电阻，故 A 正确；B探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系，一定需要控制电阻的大小不变，而此题中用的是定值电阻，再利用滑动变阻器改变定值电阻两端的电压，故可以完成实验，故 B 正确；C如果R0是电阻箱，可以改变电阻的大小，探究电压一定时通过导体的电流跟导体电阻的关系，一定需要控制电阻箱两端的电压一定，可以根据滑动变阻器调节，变量是电阻，而电阻箱正好可以调节其大小，并且知道阻值的大小，故 C 正确；D如果R0处发生断路故障，电压表所在的电路是通的，有电流经过电压表，故电压表有会示数，故 D 错误。故选 ABC。14、答案：BC 18 解析：A由电路图可知，R1、R2串联，电压表 V1测电阻R1两端电压，电压表 V2测滑动变阻器两端的电压，电流表测量电路中的电流；滑片向右移动，滑动变阻器接入电路的阻值变大，电压表 V2的示数变大，电源电压不变，故电压表 V1的示数变小，故 A 错误；B由P=UI知，电压表 V1与电流表 A 的示数之积即为定值电阻R1的功率，根据PI2R可知，R1的电阻不变，通过R1的电流变小，所以R1的功率变小，所以电压表 V1与电流表 A 的示数之积变小，故 B 正确；C电压表 V2的示数变大，电流表 A 示数变小，则电压表 V2与电流表 A 的示数之比变大，故 C 正确；D因为电压表 V1示数变小，电压表 V2的示数增大，电压表 V1与电压表 V2的示数之和是电源电压，电源电压保持不变，故 D 错误。故选 BC。15、答案：ABC 解析：A此电路图利用电流表测量电流，电压表测量定值电阻的电压，故可以根据伏安法测量电阻，故 A 正确；B探究导体的电阻一定时通过导体的电流跟加在导体两端的电压的关系，一定需要控制电阻的大小不变，而此题中用的是定值电阻，再利用滑动变阻器改变定值电阻两端的电压，故可以完成实验，故 B 正确；C如果R0是电阻箱，可以改变电阻的大小，探究电压一定时通过导体的电流跟导体电阻的关系，一定需要控制电阻箱两端的电压一定，可以根据滑动变阻器调节，变量是电阻，而电阻箱正好可以调节其大小，并且知道阻值的大小，故 C 正确；D如果R0处发生断路故障，电压表所在的电路是通的，有电流经过电压表，故电压表有会示数，故 D 错误。故选 ABC。16、答案：3 0.16W 400N 10 9 19 解析：（1）1因为电流表可以显示力的大小，当滑片位于a端时没有拉力，所以电流表示数应该最小，故虚线框内接线柱“1”应与“3”相连。（2）2弹簧处于原长状态时，滑动变阻器最大阻值连入电路，电路中的电流 =总=6V1+4+25=0.2A R0消耗的功率为 0=20=(0.2A)2 4=0.16W（3）3电路中的电流最大是 0.6A，此时滑动变阻器接入电路的电阻为 滑=大 0 弹=6V0.6A 4 1=5 此时滑动变阻器未接入电路的电阻丝的长度（即弹簧的伸长量）为 =10cm 10cm25 5=8cm 由图可知此时的拉力为 400N。（4）4用一只电压表（量程 03V）与R0并联时电路中的最大电流为 0=00=3V4=0.75A 此时滑动变阻器接入电路的电阻为 2 滑=0 0 弹=6V0.75A 4 1=3 此时滑动变阻器未接入电路的电阻丝的长度（即弹簧的伸长量）为 1=10cm 10cm25 3=8.8cm 由图可知此时拉力为 20 =50N/cm 8.8cm=440N 设拉力提升的百分数为n，则 =440N 400N400N 100%=10%（5）5从电路安全的角度考虑，当滑片位于b端时，滑动变阻器接入阻值为 0，此时电路中的电流应不大于0.6A，此时电路中的总电阻为 总=大=6V0.6A=10 所以其它条件不变时，R0接入的阻值不应小于 0=总 弹=10 1=9 17、答案：电流表 变大 150J 1.8W 解析：解：（1）由图知道，质量表串联在电路中，所以是电流表；随着托盘中放入物体的质量的增加，滑片向下滑动，R接入电路中的阻值减小，串联电路总电阻减小，电源电压一定，由=知道，电路电流增大，质量表示数变大。（2）当开关 S 闭合，不称量物体时，R0与R串联 R总=R+R0=25+5=30 此时电路中的电流I为 =总=3V30=0.1A 则R消耗的电能为 W=Q=I2Rt=（0.1A）225600s=150J 21 （3）当称量物体质量达到最大时，只有R0接入电路，则R0消耗的电功率P为 =20=(3V)25=1.8W 答：（1）图中的质量表应该用电流表改装；随着托盘中放入物体的质量的增加，质量表的示数变大；（2）当开关 S 闭合，不称量物体时，通电 10min 电阻R消耗的电能是 150J；（3）当称量物体质量达到最大值时，电路中的总功率是 1.8W。18、答案：0.2A；变小，见解析；7.5V 解析：解：每根导电墨线的电阻均为60，若电源电压为12V，根据并联电路电压的规律，导电墨线1的电压为12V，通过导电墨线1的电流 1=1=12V60=0.2A 导电墨线2的一部分导电材料脱落，电流表示数变小。图中两导电墨线并联，电流表测干路的电流。导体的电阻大小与导体的长度、材料和横截面积及温度有关，在其它条件不变时，若导电墨线2的一部分导电材料脱落，则导体的横截面积变小，2的电阻变大，若电源电压不变，由欧姆定律，通过导电墨线2的电流变小；根据并联电路各支路互不影响，通过1的电流不变，根据并联电路电流的规律，电流表示数变小。设调节后电源电压的最大值，根据并联电路电压的规律，由欧姆定律，通过3的电流为 3=3=20 通过1的电流为 1=1=60 已知金属导线上承载电流不能超过0.5A，根据并联电路电流的规律有 22 60+20=0.5A 解得调节后电源电压的最大值=7.5V 答：通过导电墨线1的电流为 0.2A；电流表示数变小；调节后电源电压的最大值为 7.5V。
