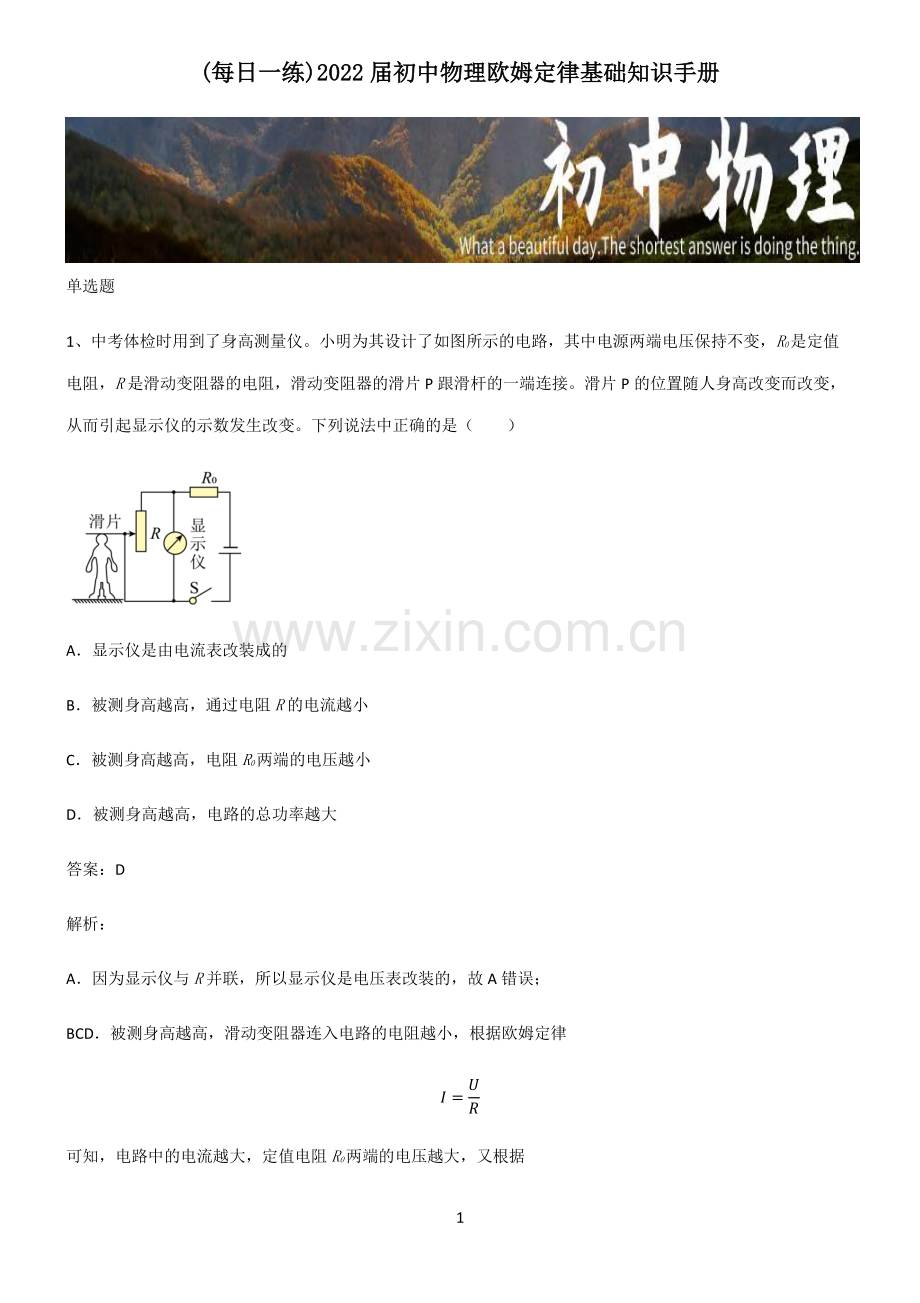

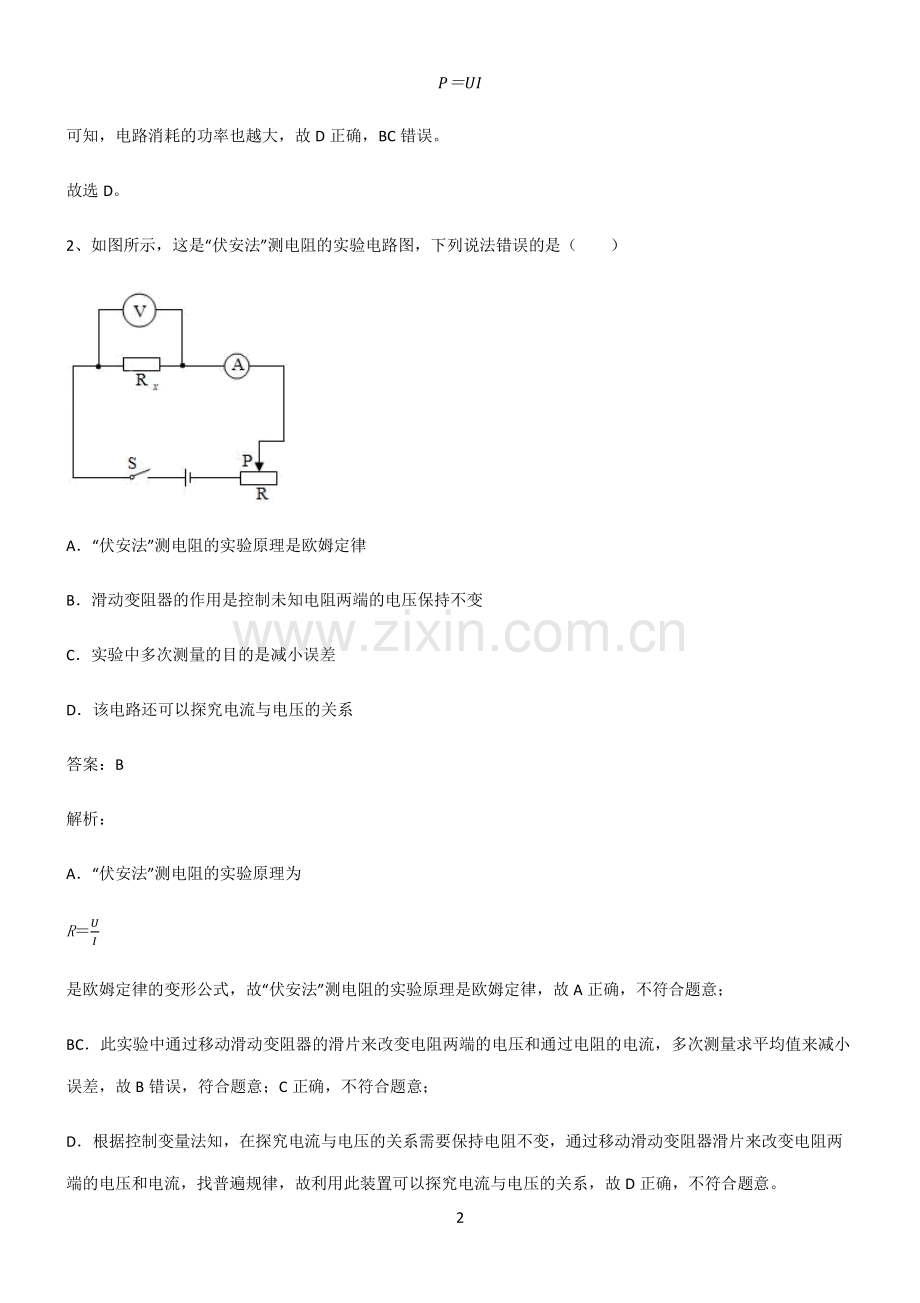

1 (每日一练每日一练)2022)2022 届初中物理欧姆定律基础知识手册届初中物理欧姆定律基础知识手册 单选题 1、中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片 P 跟滑杆的一端连接。滑片 P 的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（）A显示仪是由电流表改装成的 B被测身高越高，通过电阻R的电流越小 C被测身高越高，电阻R0两端的电压越小 D被测身高越高，电路的总功率越大 答案：D 解析：A因为显示仪与R并联，所以显示仪是电压表改装的，故 A 错误；BCD被测身高越高，滑动变阻器连入电路的电阻越小，根据欧姆定律 =可知，电路中的电流越大，定值电阻R0两端的电压越大，又根据 2 可知，电路消耗的功率也越大，故 D 正确，BC 错误。故选 D。2、如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（）A“伏安法”测电阻的实验原理是欧姆定律 B滑动变阻器的作用是控制未知电阻两端的电压保持不变 C实验中多次测量的目的是减小误差 D该电路还可以探究电流与电压的关系 答案：B 解析：A“伏安法”测电阻的实验原理为 R 是欧姆定律的变形公式，故“伏安法”测电阻的实验原理是欧姆定律，故 A 正确，不符合题意；BC此实验中通过移动滑动变阻器的滑片来改变电阻两端的电压和通过电阻的电流，多次测量求平均值来减小误差，故 B 错误，符合题意；C 正确，不符合题意；D根据控制变量法知，在探究电流与电压的关系需要保持电阻不变，通过移动滑动变阻器滑片来改变电阻两端的电压和电流，找普遍规律，故利用此装置可以探究电流与电压的关系，故 D 正确，不符合题意。3 故选 B。3、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：在“测量物体的长度”时，多次测量 在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量 在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量 在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值 上述实验属于减少误差而进行多次实验的是（）ABCD 答案：B 解析：“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。故选 B。4、如图是小虹设计的一种“身高测量仪”，其中滑片 P 将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（）4 A电压表示数越小 B电压表示数越大 C电路中的电流越大 D电路中的电流越小 答案：B 解析：如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B 符合题意，ACD 不符合题意。故选 B。5、如图所示的电路中，电源电压为 18V 且保持不变，定值电阻R0=10，电流表的量程为 00.6A，电压表的量程为 015V。当闭合开关 S，滑动变阻器RP的滑片 P 置于中点时，电流表示数为 0.3A。则下列说法正确的是（）滑动变阻器RP的最大阻值为 50 调节滑片 P 的位置并保证电路安全，则RP接入电路的阻值范围是 2050 调节滑片 P 的位置并保证电路安全，电路中电流范围是 0.3A1.8A 调节滑片 P 的位置并保证电路安全，电路总功率范围是 5.4W10.8W 5 ABCD 答案：B 解析：由电路图可知，闭合开关后，定值电阻与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压，因电流表示数为I=0.3A，故由欧姆定律可知定值电阻两端电压为 0=0=0.3A 10=3V 因电源电压为 18V，故可得滑动变阻器两端分压为=0=18V 3V=15V 由欧姆定律可得，此时滑动变阻器接入电路的阻值为 =15V0.3A=50 由题意可知，此时滑动变阻器接入电路中的电阻长度为总长度的一半，因电阻的阻值与长度成正比，故可知滑动变阻器的最大阻值为=2=50 2=100 故错误；由电流表量程可知，电路中的最大电流为Imax=0.6A，此时定值电阻两端电压为 0max=max0=0.6A 10=6V 故此时滑动变阻器两端分压为 1=0max=18V 6V=12V 解得此时滑动变阻器接入电路中的最小阻值为 min=1max=12V0.6A=20 由电压表量程可知，滑动变阻器两端电压最大为2=15V，故此时定值电阻两端分压为 6 0min=2=18V 15V=3V 故此时电路中的电流为 min=0min0=3V10=0.3A 解得此时滑动变阻器接入电路中的最大阻值为 max=2min=15V0.3A=50 可得RP接入电路的阻值范围是 2050，故正确；由中分析可知，要保证电路安全，电路中的最大电流为 0.6A，最小电流为 0.3A，故电路中的电流范围为 0.3A0.6A，故错误；由中分析可知，要保证电路安全，电路中的电流范围为 0.3A0.6A，故由P=UI可得，电路中的最小功率为 min=min=18V 0.3A=5.4W 电路中的最大功率为 max=max=18V 0.6A=10.8W 故正确；故由上述分析可知，ACD 不符合题意，B 符合题意。故选 B。6、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：在“测量物体的长度”时，多次测量 在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量 在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量 在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值 7 上述实验属于减少误差而进行多次实验的是（）ABCD 答案：B 解析：“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。故选 B。7、关于图所示的实物电路，在 S1、S2都闭合后，下列说法正确的是（）A通过 L1与 L2的电流一定相等 B通过 L1与 L2的电流一定不相等 CL1与 L2两端的电压一定相等 DL1与 L2两端的电压之和等于电源电压 答案：C 8 解析：AB如图可知，在 S1、S2都闭合后，两灯泡并联，故有 U=U1=U2 各支路电流 1=11，2=22 因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故 AB 错误；CD因为在 S1、S2都闭合后，两灯泡并联，所以有 U=U1=U2 故 C 正确，D 错误。故选 C。8、如图是小虹设计的一种“身高测量仪”，其中滑片 P 将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（）A电压表示数越小 B电压表示数越大 C电路中的电流越大 D电路中的电流越小 答案：B 解析：如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B 符合题意，9 ACD 不符合题意。故选 B。9、将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关 S 后，电流表示数为 0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关 S 后，关于电流表的示数，下列说法中正确的是（）A一定小于 0.6AB一定大于 2.4A C一定大于 0.6A，但小于 1.2AD一定大于 1.2A，但小于 2.4A 答案：B 解析：本题采用赋值法，设电源电压U=6V，甲图中，R1、R2串联，据欧姆定律可得 R1+R2=6V0.6A=10 再设R1=4，R2=6，乙图中，R1、R2并联，干路电流 I=1+2=6V4+6V6=2.5A 故 ACD 错误，B 正确。故选 B。10、有一根阻值为R的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。则AB间的电阻为（）10 ARB4C34D316 答案：D 解析：将AB接入电路，则此时是两个电阻并联，其中一个电阻为34，另外一个电阻是4，则并联后的总电阻为 1总=11+12=43+4=163 则总电阻为316。故选 D。多选题 11、为了增强学生体质，潍坊市将坐位体前屈作为中考体育考试项目之一、坐位体前屈测试仪原理如图所示，已知电源电压 6V，R1的电阻为 30，其中电阻丝R2粗细均匀，总长度为 30cm。闭合开关，推挡板 P 在B端时，坐位体前屈成绩为 0，电流表的示数为 0.05A；推挡板 P 在A端时，坐位体前屈成绩为 30cm。则（）A电阻丝R2的最大阻值为 90 B挡板 P 在A端时电压表的示数为 4.5V 11 C电流表示数的大小能反映被测试者的成绩 D电压表示数为 3V 时，被测试者的成绩是 20cm 答案：ABD 解析：A根据题意，如图所示，由于电压表接在滑片上，所以电流经过整个滑动变阻器，电压表测滑动变阻器右侧的电压，滑动变阻器相当于接入了最大阻值，电路中的总电阻为 总=6V0.05A=120 由串联电路电阻的关系可得滑动变阻器的最大电阻为 2=总 1=120 30=90 故 A 符合题意；B当挡板 P 在A端时电压表测整个滑动变阻器两端的电压，其示数为 2=2=0.05A 90=4.5V 故 B 符合题意；C由于移动滑片无法改变滑动变阻器接入的阻值，根据欧姆定律，电路中的电流是一定的，没有变化，故 C不符合题意；D电压表示数为 3V 时，则电压表测量的电阻为 PB=2=3V0.05A=60 则PB的长度为 =30cm90 60=20cm 故 D 符合题意。故选 ABD。12 12、将标有“36V，72W”的灯泡接在如图甲所示电路中，滑动变阻器的滑片在最右端。闭合开关，将滑动变阻器的滑片向左移动，绘制出这一过程中电压表的示数与两个电流表的示数关系图像如图乙所示，判断下列说法中正确的是（）A电源电压为 24V B滑动变阻器的最大阻值为 2.8 CR1的阻值为 2 D在滑片移动过程中，电路的最大功率为 504W 答案：ABC 解析：由电路图可知，R1与R2串联后再与灯泡 L 并联，电流表 A1测 L 支路的电流，电流表 A2测R1、R2支路的电流，电压表测R1两端的电压。A因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过 L 的电流和其两端的电压不变，因并联电路中各支路两端的电压相等，所以，由图象可知，电源的电压 U=UL=24V 通过灯泡的电流 IL=2A 13 且左侧竖直图线表示电压表的示数与电流表 A1示数的关系，右侧斜直线表示电压表的示数与电流表 A2示数的关系；故 A 正确；BCD滑片位于最左端时，接入电路中的电阻为零，R1的支路的电流最大，由图象可知，R1支路的电流 IA2=12A R1=A2=24V12A=2 因并联电路中干路电流等于各支路电流之和，所以，干路的最大电流 I=IL+IA2=2A+12A=14A 电路的最大功率 P=UI=24V14A=336W 当滑片位于最右端时，接入电路中的电阻最大，R1的支路的电流最小，由图象可知，R1支路的电流 IA2=5A 则该支路的总电阻 R=A2=24V5A=4.8 因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值 R2=R-R1=4.8-2=2.8 故 BC 正确，D 错误。故选 ABC。13、2021 年 6 月，中国多地国外输入性疫情给我们带来危害，手持式电子测温仪最为常见。如图，这是某款电子测温仪和它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。在测人的体温时，被测者体温较高时，显示仪的示数会变大。正常条件下，下列对测温仪的分析正确的是（）14 A显示仪是由电流表改装成的 B热敏电阻R随着温度的升高阻值减小 C被测温者温度越高，电路消耗的电功率越大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 答案：BC 解析：A由电路图可知，显示仪并联在R0的两端，因此显示仪是由电压表改装成的，故 A 错误；B在测人的体温时，被测者体温较高时，显示仪的示数会变大，即R0两端的电压变大。根据欧姆定律可知，通过R0的电流变大即电路的电流变大。R0为定值电阻，阻值不变，所以热敏电阻R随着温度的升高阻值减小。故 B 正确；C被测温者温度越高，热敏电阻R的阻值越小，电路中的电流越大，因为电源电压不变，由P=UI可知，电路消耗的电功率变大，故 C 正确；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 BC。14、用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，如图甲、乙所示，对于图象的分析，以下说法正确的是（）15 A由甲图可知，定值电阻的阻值为 1 B由甲图可知，电阻不随其两端的电压和导体中的电流而改变 C为了减小误差，应该用多次测量的方法，计算小灯泡的电阻 D由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大 答案：ABD 解析：AB由甲图可知，电流I与电压U成正比，比值是一个定值，故电阻不随其两端的电压和导体中的电流而改变。根据欧姆定律，定值电阻的阻值为 =3V3A=1 故 AB 正确；C由乙图可知，电流I与电压U不成正比，即电阻不是一个定值，故采用多次测量的方法，计算小灯泡的电阻，并不能减小误差。故 C 错误；D由乙图可知，电压U随电流I的增加而增长的越来越快，所以小灯泡的电阻越来越大。电阻阻值的大小受电阻的材料、横截面积、长度和温度的影响，因为小灯泡在使用时，温度越来越高。所以小灯泡的电阻随灯丝温度的增加而增大。故 D 正确。故选 ABD。15、在图中，图像 A、B 反映的是小灯泡 L 和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的16 额定电压是 2.5V。由此图像可知（）A图像 A 是定值电阻R的I-U图像 B小灯泡的额定功率是 0.75W C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，电源电压是 5.5V D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 54J 答案：BCD 解析：A图像 A 是曲线，表示电阻是变化的，灯泡灯丝的电阻随温度的变化而变化，所以图像 A 是灯泡的I-U图像，故 A 不符合题意；B由图可知，当小灯泡的额定电压是 2.5V 时，通过灯泡的电流是 0.3A，小灯泡的额定功率 P额=U额I额=2.5V0.3A=0.75W 故 B 符合题意；C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，通过灯泡的电流是 0.3A，由串联电路电流的规律可知通过电路的电流是 0.3A，由图可知，R两端的电压是 3V，由串联电路电压的规律可知电源电压 U=U额+UR=2.5V+3V=5.5V 17 故 C 符合题意；D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 Q=W=URIt=3V0.3A60s=54J 故 D 符合题意。故选 BCD。综合题 16、小明设计了一种“自动限重器”，如题图（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U6V，电磁继电器线圈的阻值R10。请你解答下列问题：（1）由图（乙）中的图象可知，随着压力F的增大，压敏电阻R1的阻值将_；（2）货物装载机应连接_（选填“A和B”或“A和C”）两个接线柱；（3）随着控制电路电流的增大，电磁铁的磁性将_，当电磁继电器线圈中的电流大小为 30mA 时，衔铁被吸下。若货架能承受的最大压力为 800N，则所选滑动变阻器R2的最大阻值至少为_；（4）若要提高货架能承受的最大压力，滑动变阻器R接入电路的阻值应_。（选填“增大”或“减小”）答案：减少 A和B 增强 110 增大 解析：18 （1）1由图（乙）中的图象可知，随着压力F的增大，压敏电阻R1的阻值将减小。（2）2当电磁继电器中的电流较小时，装载机正常装载货物，和上面的电源构成通路，当电流大到一定值时，电磁铁将衔铁吸引下来，和触点C接触，此时货物装载机停止向货架上装货，因此，货物装载机应接在“A、B”两个接线柱上。（3）3电磁铁磁性的强弱与电流大小和线圈匝数有关，电流越大，线圈匝数越多，电磁铁磁性越强，因此，随着控制电路电流的增大，电磁铁的磁性增强。4由图（乙）中的图象可知，货架承受的最大压力为 800N 时，压敏电阻R1=80，当电磁继电器线圈中的电流大小I=30mA=0.03A 时，衔铁被吸下，货物装载机停止向货架放货，此时电流达到最大值，滑动变阻器的电阻值达到最小值，已知控制电路中电源电压U=6V，故电路中的总电阻为 总=6V0.03A=200 所以滑动变阻器的最大电阻至少应为 R2=R总-R1-R=200-80-10=110（4）5若要提高货架能承受的最大压力，则当压力增大，压敏电阻减小时，要保持电路中的总电阻仍为 200，应增大滑动变阻器接入电路的电阻。17、小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如图所示。工作电路中有两盏规格均为“220V 22W”的灯泡 L，天暗时灯自动发光，天亮时灯自动熄灭。控制电路中电源电压U恒为 12V，定值电阻R0为 200。在一定范围内，光敏电阻R的阻值与光照强度E（光照强度E的单位为 lx，光越强光照强度越大）之间存在一定关系，部分数据如表所示。电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为 0.04A 时，恰好启动工作电路的照明系统。试问：光 照 强 度E/lx 1.0 2.0 3.0 4.0 5.0 光 敏 电 阻R/150 75 50 37.5 30（1）随着光照强度减小，光敏电阻R的阻值_（选填“增大”或“减小”），电磁铁的磁性_（选填“增强”或“减弱”），当光照强度减小到一定值时，衔铁会被_（选填“吸下”或“释放”），照明系统启动；（2）两盏灯均正常发光时，工作电路中的总电流是多少？()19 （3）照明系统恰好启动时，光敏电阻R的阻值为多少？此时光照强度为多少？()答案：增大 减弱 释放 0.2A 100，1.5lx 解析：（1）1由表格中数据可知，随着光照强度减小，光敏电阻R的阻值增大。2由图中控制电路可知，光敏电阻R与定值电阻R0串联，当光敏电阻R的阻值增大时，该电路的电流减小，电磁铁的磁性减弱。3当光照强度一直减小时，光敏电阻R的阻值一直增大，该电路的电流一直减小，电磁铁的磁性一直减弱。故当光照强度减小到一定值时，衔铁会被释放，照明系统启动。（2）4两盏灯泡的规格均为“220V 22W”，并联接在工作电流上，根据并联电路的电流特点和=可知，两盏灯均正常发光时，工作电路中的总电流是 =1+2=11+22=22W220V+22W220V=0.2A（3）5由题意知，通过线圈的电流为 0.04A 时，恰好启动工作电路的照明系统。此时控制电路的总电阻为 总=12V0.04A=300 由串联电路的电阻特点可知，照明系统恰好启动时，光敏电阻R的阻值为 R=R总-R0=300-200=100 由表格中的数据可知，在一定范围内，光敏电阻R的阻值与光照强度E（光照强度E的单位为 lx，光越强光照20 强度越大）之间存在一定关系，关系为 RE=150lx 当光敏电阻R的阻值为 100 时，此时光照强度E为 =150 lx100=1.5lx 18、在图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中只存在一处故障，且故障只发生在电阻R1、R2上。（1）开关 S 闭合时，电流表 A 的示数可能为_。（2）开关 S 由断开到闭合，至少有一个电表的示数发生变化，请写出电压表 V 与电流表 A 的示数及相对应的故障。_ 答案：0 或00 见解析 解析：（1）1电路故障应是R1、R2短路或断路，当开关 S 闭合时，若R1短路时，则R2、电流表、电源构成通路，由欧姆定律知道，电路的电流 =02=00 若R1断路时，电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，电压表串联在电路中，电流表示数为 0；若R2短路时，R1、电流表、电源构成通路，电压表电源两端的电压，电路中电流为 =01=00 21 若R2断路时，电压表和电源不能构成通路，电流表示数等于 0。综上所述，开关 S 闭合时，电流表 A 的示数可能为 0 或00。（2）2 若R1短路，开关 S 断开时，电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，由于电压表串联在电路中，电流表示数为 0；开关 S 闭合时，则电压表测量导线两端的电压，示数等于 0；电流表示数 =02=00 两表的示数都发生变化，符合题意；若R1断路时，无论开关 S 断开还是闭合，都是电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，电流表示数为 0，即电压表和电流表的示数不发生变化，不符合题意；若R2短路时，开关 S 断开时，电压表、电流表与电源串联构成通路，电压表显示电源两端的电压，示数U0，电流表示数为 0；开关 S 闭合时，R1、电流表与电源串联构成通路，电压表显示电源两端的电压，示数U0，不发生变化；电路中电流为 =01=00 即只有电流表的示数发生变化，符合题意；若R2断路时，开关 S 断开时，电压表和电源不能构成通路，电流表、电压表的示数都等于 0；开关 S 闭合时，电压表和电源仍不能构成通路，两表示数仍都等于 0，不发生变化，即不符合题意。综上所述，故障有两种情况，一是R1短路，电压表示数由U0，变为 0；电流表示数由 0 变为00；二是R2短路时，电压表示数不变，电流表示数由 0 变为00。
