NI myDAQ 数据采集设备用户手册.pdf

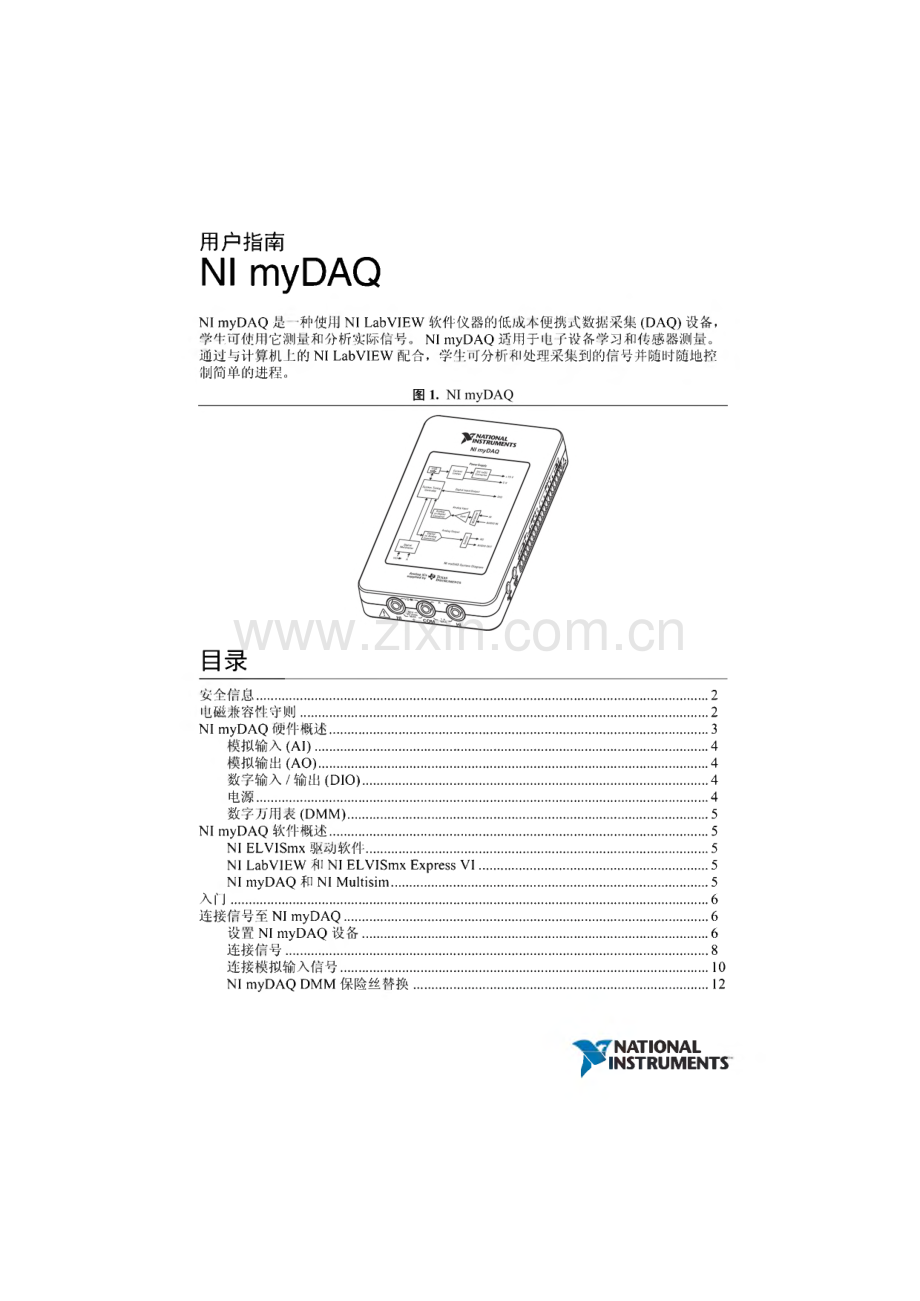

用户指南Nl myDAQNI myDAQ是一种使用NI LabVIEW软件仪器的低成本便携式数据采集（DAQ）设备,学牛可使用它测量和分析实际信号。NI myDAQ适用于电子设备学习和传感器测量。通过与计算机上的NI LabVIEW配合，学生可分析和处理采集到的信号并随时随地控 制简单的进程。目录安全信息.2电磁兼容性守则.2NI myDAQ硬件概述.3模拟输入（AI）.4模拟输出（A0）.4数字输入/输出（DIO）.4电源.4数字万用表（DMM）.5NI myDAQ软件概述.5NI ELVISmx驱动软件.5NI LabVIEW 和 NI ELVISmx Express VI.5NI myDAQ 和 NI Multisim.5入门.6连接信号至NI myDAQ.6设置NI myDAQ设备.6连接信号.8连接模拟输入信号.10NI myDAQ DMM保险丝替换.12NATIONAL 产 INSTRUMENTS数字1/0(DIO)和计数器/定时器.14在NI ELVISmx软件仪器中使用NI myDAQ.14NI ELVISmx Instrument Launcher.15数字万用表(DMM).15示波器(Scope).17函数发生器(FGEN).18Bode分析仪.19动态信号分析仪(DSA).20任意波形发生器(ARB).21数字读取器.22数字写入器.22示例：使用NI ELVISmx示波器和NI myDAQ测量信号.23在 LabVIEW 中使用 NI myDAQ.24LabVIEW 中的 NI ELVISmx Express VI.24范例：使用NI myDAQ的NI ELVISmx示波器Express VI测量信号.24配合 NI myDAQ 使用 NI-DAQmx.26示例：在LabVIEW中使用NI myDAQ测量音频传输.27NI myDAQ 中的 Texas Instruments 组件.30资源冲突.32其他资源.34相关文档.34其他资源.34常用术语和首字母缩略词.35有限质量担保.35全球支持和服务.35安全信息可能发生危险。设备损坏时，内部的安全保护机制也会受到影响。关于受损 设备的维修事宜，请联系National Instrumentso请使用非金属性软刷清洁硬件设备。返修前请确保设备完全干燥且未受污染。电磁兼容性守则N 注意 如要确保指定的EMC性能：USB线缆长度不得超过2.0 m(6.6 ft)。连接20针螺栓端子连接器的导线或线缆长度不得超过0.3 m(1 ft)o 连接Audio或DMM端口的导线或线缆长度不得超过3 m(10 ft)。经测试，产品符合电磁兼容性(EMC)要求和限制，详情见产品规范。产品在电磁环境 中工作时，这些要求和限制旨在提供合理防护，防止有害干扰。2|ni.co m|NI myDAQ 用户指南本产品适用于住宅区、商业区和工业区，但不能保证在特殊环境下或连接测试对象时不 会产生有害干扰。为尽可能避免产品对接收广播电视产生的干扰及避免设备性能降低至 不可接受的程度，请严格按照产品文档安装和使用本产品。此外，未经National Instruments明示许可，用户不得对产品进行任何改动，否则NI有 权在法律上剥夺用户操作本产品的权利。NI myDAQ硬件概述NImyDAQ在一个小型USB设备上提供模拟输入（AI）、模拟输出（AO）、数字输入和 输出（DIO）、音频、电源和数字万用表（DMM）功能。提示常用术语初首字母缄貉，榔分包含首字母缩略词和术语列表，在本手 册及其他工程和测量文档、网站中较为常见。NI myDAQ的电源和模拟I/O子系统由Texas Instruments提供的集成电路构成。图2 描述亍NI myDAQ子系统的布局和功能。关于NI myDAQ市使用的全部Texas Instruments组件的更多信息，请参考表5。图2.NI myDAQ硬件结构框图疆袈期Bsn保护电路(CSD25302O2)DC/DC 隔离 变压器隔离+5 V隔离+3.3 VDMMAI 0+AI 0-AI 1+AI 1-输入线R 输入线L限流器(TPS2553)开关(TS5A3159)HI COM HI L(vq+)J l(a)j注：NImyDAQ组件可能更改或替换，恕不另行通知。NI myDAQ 用户指南|Natio nal Instr uments|3模拟输入(Al)NI myDAQ有2个模拟输入通道，可配置为通用高阻抗差分电压输入或音频输入。模拟输入为多路复用，即通过一个模数转换器(ADC)对两个通道进行采样。在通用模 式下，测量信号范围为10 V。在音频模式下，两个通道分别表示左右立体声通道电平 输入。每通道可测量的模拟输入采样高达200 kS/s,对于波形采集非常有用。模拟输入 可用于NI ELVISmx示波器、动态信号分析仪和Bode分析仪。模拟输出(AO)NI myDAQ有2个模拟输出通道，可配置为通用电压输出或音频输出。两通道均带一 个专用数模转换器(DAC),可进行同步更新。在通用模式下，生成信号范围为10 V。在音频模式下，两个通道分别表示左右立体声信号输出。/j 注意 如果使用耳机收听NI myDAQ的音频输出，请确保音量已设置为安全 级别。高音量听取音频信号可能导致永久性的听力丧失。注 myDAQ支持10 V或2 V范围的输出，并可从任意一个或两个AO通 道输出。但是，当同时从两个AO通道输出时，二者必须共享一个公共的电 压范围。A 注意 在一个AO通道上创建任务时，将同时设置两个通道的范围。如果先 前运行的任务已停止，且使用设置为不同输出范围的第二个AO通道创建新 任务，则原始通道上的输出将根据新任务的范围进行缩放。模拟输出每通道更新速率可达200 kS/s,对于波形生成非常有用。模拟输出可用于 NI ELVISmx函数发生器、任意波形发生器和Bode分析仪。数字输入/输出(DIO)NI myDAQ有8个DIO数字通道。每个通道都是一个可编程函数接口(P FI),即通道 可配置为通用软件定时的数字输入或输出，也可用作数字计数器的特殊函数输入或输 出。关于NI myDAQ上计数器的详细信息，见数字UO(DIO)和计数器/定时器。注 数字I/O线路为3.3 V LVTTL,可承受5 V输入。数字输出不兼容5 V CMOS逻辑电平。电源NI myDAQ有3个可供使用的电源。+15 V和-15 V为模拟组件电源，如运算放大器和 线性稳压器等。+5 V为数字组件电源，如逻辑设备等。电源、模拟输出和数字输出的总功率限制为500 mW(常规值)/100 mW(最小值)。要计算电源的总功耗，可使用每段电压的输出电压乘以该段负载电流并求和。要计算数 字输出功耗，用负载电流乘以3.3 V。要计算模拟输出功耗，用负载电流乘以15 V。使 用音频输出时，从总功率估值中减去100 mW。4|ni.co m|NI myDAQ 用户指南例如，设+5 V端子的电流为50 mA、+15 V端子的电流为2 mA、-15V端子的电流为 1 mA,使用4个DIO通道，每通道以3mA电流驱动LED,且每个AO通道负载为 1 mA,则总输出功耗为：5 V x 50 mA=250 mW|+15 V|x 2 mA=30 mW|-15 V|x 1 mA=15 mW3.3 V x 3 mA x 4=39.6 mW15 V x 1 mA x 2=30 mW总输出功耗=250 mW+30 mW+15 mW+39.6 mW+30 mW=364.6 mW数字万用表（DMM）NI myDAQ DMM提供测量电压（DC和AC）、电流（DC和AC）、电阻和二极管电 压降的功能。DMM测量为软件定时，因此更新速率受计算机负载和USB性能影响。NI myDAQ软件概述NI ELVISmx驱动软件NI ELVISmx为支持NI myDAQ的驱动软件。NI ELVISmx使用基于LabVIEW的软 件仪器控制NI myDAQ设备，提供一套常用实验室仪器的功能。关于NI ELVISmx测 量仪器套件的信息，见在NIELVISmx软件仪器中使用NImyDAQ。NI ELVISmx位于NI myDAQ套件包含的驱动软件安装光盘中,您还可登录 ELVISmx软件支持版本，请访问 tware0NI LabVIEW 和 NI ELVISmx Expr ess VINI ELVISmx安装时还会同时安装LabVIEW Express VL后者可通过NI ELVISmx软 件仪器为NI myDAQ编程，以实现更多更高级的功能。关于NI ELVISmx Express VI 的更多信息，见在LabVIEW中使用NImyDAQ。注 NI ELVISmx支持LabVIEW（32位）。如要在64位操作系统上使用 NI ELVISmx 和 LabVIEW,必须安装 LabVIEW（32 位）。NI myDAQ 和 NI MultisimNI ELVISmx仪器可在NI Multisim中使用，实现电路仿真、通过NI myDAQ测量实际 便号以及比较仿真和采集到的数据。关于NI Multisim的功能和资源的更多信息，请访 问 myDAQ 用户指南|Natio nal Instr uments|5入门NImyDAQ的入门步骤很简单，但必须注意按照正确的顺序安装适当的组件。请按照 下列步骤安装NI myDAQ：1,使用设备随附的DVD光盘安装NI myDAQ Software Suite。NI myDAQ Software Suite 会先安装应用程序软件(NI Lab VIEW.NI Multisim),然后安装NI ELVISmx驱动程序软件。注 如您未选择从NImyDAQ Software Suite光盘安装软件，请先安装应用 软件，然后安装驱动程序。2.使用USB线缆连接计算机的高速USB端口和设备USB端口。计算机将识别到NI myDAQ,并弹出NI ELVISmx Instrument Launcher。您还可手 动打开NI ELVISmx Instrument Launcher,方法是：选择开始所有程序National InstrumentsNI ELVISmx for NI ELVIS&NI myDAQNI ELVISmx Instrument Launcher。N 注意 如要确保指定的EMC性能，USB线缆长度必须小于2.0 m(6.6 ft)。连接信号至NI myDAQ设置NI myDAQ设备N 注意 将20针螺栓端子连接器插入NI myDAQ或从NI myDAQ移除时，请确保针脚对齐。如将螺栓端子连接器斜插入NImyDAQ,可能造成连接器 损坏。螺栓端子连接器必擀固地卡入到位，以确保正确的信号连接。6|ni.co m|NImyDAQ 用户指南图3.NI myDAQ连线图1 NI myDAQ2 USB线缆3 LED指示灯4 20针螺栓端子连接器5 音频线缆6 DMM香蕉线缆NI myDAQ 用户指南|Natio nal Instr uments|7连接信号图4显示了可通过3.5 mm音频插孔和螺栓端子接口访问的可用音频、AI、AO、DIO、GND和电源信号。各信号的说明见表loN 注意信号线必解固固定并拧入螺栓端子连接器，以确保正确连接。如耍确保指定的EMC性能：连接20针螺栓端子连接器的导线或线缆长度不得超过0.3 m(1 ft)o 连接Audio或DMM端口的导线或线缆长度不得超过3 m(10 ft)。图4.NI myDAQ 20针螺栓端子I/O连接器-n o。山 HL、寸Ed/寸 05 i n o 0CC1QCOLLdcoOS XD 0 H 1 O HLLd-e 0-0 山,1V00 H.L Q LLLd n oa 山。ccnos 0 BlodlLdaO-Q表1.螺栓端子信号说明信号名称参考方向说明AUDIO IN输入音频输入一立体声连接器的左侧和右 侧音频输入AUDIO OUT输出音频输出一立体声连接器的左侧和右 侧音频输出+15V/-15VAGND输出+15 V/-15 V 电源AGND模拟地一AI、AO、+15V 和-15V 的参考接线端AO O/AO 1AGND输出模拟输出通道。和1*AI 0+/AI 0-;AI 1+/AI 1-AGND输入模拟输入通道0和1DIO DGND输入或输出数字I/O信号一通用数字线或计数器 信号DGND数字地一DIO线和+5 V电源的参考8|ni.co m|NI myDAQ 用户指南表1.螺栓端子信号说明（续）信号名称参考方向说明P FI 0/CTR 0 SOURCE数字I/O,线0；P FI0,默认功能：计数器。源P FI 1/CTR 0GATE数字I/O,线1；P FI 1,默认功能：计数器。门P FI 2/CTR 0AUX数字I/O,线2；P FI2,默认功能：计数器0 AuxP FI 3/CTR 0OUT数字I/O,线3；P FI3,默认功能：计数器。输出P FI 4/FREQ OUT数字I/O,线4；P FI4,默认功能：频率输出5VDGND输出5 V电源*myDAQ支持10 V或士2 V范围的输出，并可从任意-个或两个AO通道输出。但 是，当从两个AO通道输出时，二者必须共享一个公共的电压范围。图5显示了 NImyDAQ上的DMM连接。表2描述了这些信号。N 注意60 VDC/20 Vrms,最大值。请勿将数字万用表探头插入带危险电压的 电路，如墙壁插座。图5.用于DMM测量的连接1用于电压/电阻/二极管/连续性的连接器2 用于电流的连接器Nl myDAQ 用户指南|Natio nal Instr uments|9表2.DMM信号说明信号名称参考方向说明HI(VQ-W-)COM输入电压、电阻和二极管测量的正接线端COM一一所有DMM测量的参考地HI(A)COM输入电流测量的正接线端（熔断：F 1.25 A250 V速断）连接模拟输入信号配置输入通道和连接信号时，必须先确定信号源为浮地信号还是接地信号。以下是两种 信号类型的简介。接地信号源接地信号源已连接至建筑物系统地面，因此，若计算机连接的是相同的供电系统，则信 号源实际已连接至相对于NI myDAQ设备的一个公共接地点。插入建筑物供电系统的 非隔离输出设备或仪器是接地信号源。同注大多数笔记本电脑具有隔离电源，因此未连接至建筑物地面系统。该情 况下，模拟输入信号应视为相对于NI myDAQ的浮地信号。连接至同一建筑物供电系统的仪器之间的电势差通常是1 mV至100 mV。如配电线路 连接不当，该电势差可能显著增大。如接地信号源测量方式不当，该电势差可能导致测 量误差。请使用差分模式连接信号源，且不要将接地信号源连接至NI myDAQ的 AGND引脚。浮地信号源浮地信号嫄未连接至NI myDAQ的参考地，而是连接至一个隔离参考地。浮动信号源 的一些例子包括：电池供电的设备、变压器输出、热电偶、光学隔离器输出和隔离放大 器。具有隔离输出的仪器或设备是浮地信号源.必须使用偏置电阻或跳线连接浮地信号 的参考地至NImyDAQ的AGND引脚，以建立信号的本地或板载参考。否则，测量的 输入信号会随着源浮动出共模输入范围而变化。10|ni.co m|NImyDAQ 用户指南建立信号嫄的AGND参考的最简单方法是将信号正极连接至AI+,信号负极连接至 AGND和AI-（不使用电阻）。该连接适用于源阻抗较低（小于100 Q）的DC耦合信 号源。如源阻抗较大，该连接方式会导致差分信号路径明显失衡。由于负极通道接地，所以与 正极通道发生静电耦合的噪声不与负极通道耦合。该噪声表现为差分模式信号，而不是 共模信号，因此会出现在用户数据中。在该情况下，请勿将负极通道直接连接至 AGND,而是经过一个阻值约为源阻抗100倍的电阻连接至AGND。该电阻可使信号 路径基本趋于平衡，即两个连接端产生相同的噪声耦合，从而更好地抑制静电耦合噪 声。此方法不会加大源的负载。图8.带单个电阻的浮动信号源的差分连接在正输入接线端和AGND间连接一个等值电阻可完全平衡信号通道，如图9所示。该平衡配置具有较好的噪声抑制功能，但缺点是会给源加上等于两个电阻串联值总和的 负载。例如，如源阻抗为2 kQ,每个电阻为100 kQ,则电阻给源加上的负载为200 kQ 并产生-1%的增益误差。图9.带两个电阻的浮动信号源的差分连接信号源R 源 10 Ql?Nl myDAQ 用户指南|Natio nal Instr uments|11为保证仪表放大器正常工作，正负模拟输入通道均需要直流路径接地。如信号源为 AC耦合(电容耦合)，则正输入端和AGND之间需要连接一个电阻。如源阻抗较小，应选择阻值恰当的电阻(通常在lOOkQ至1MQ之间)，既不能过大而加大源的负 载，也不能过小而由于存在输入偏置电流导致无法产生足够的输入偏移电压。此时，请直接将负输入端连接至AGND。如信号源输出阻抗较高，请按照上文所述在正负极 输入端使用等值电阻。NI myDAQ DMM保险丝替换NI myDAQ带有保护设备的保险丝，以防止设备在DMM的HI(A)电流测量输入端发 生过流。如NI ELVISmx DMM软件仪器中电流读数总是为0 A,可能是发生了保险丝 熔断。测试保险丝请按照下列步骤，测试保险丝是否熔断。1.使用香蕉线缆连接HI(V)和HI(A)DMM接线端。2.可从 NI ELVISmx Instrument Launcher 启动 NI ELVISmx 数字万用表(DMM)软件 仪器，方法是：选择开始所有程序“National InstrumentsNI ELVISmx for NI ELVIS&NI myDAQNI ELVISmx Instrument Launcher。3.单击 Resistance 按钮 C,选择 Resistance 模式。4.单击Run。5.如果保险丝熔断，显示屏将显示+Over,表示电路已断开。此时请替换保险丝，并重复上述过程。替换保险丝用1.25 A快速充沙的5 X 20 mm保险丝替换破损保险丝(上的 Littlefiise 产品编号为 02161.25)。请按照下列步骤，替换断开的保险丝。1.正确断开设备与计算机的连接并移除USB线缆，关闭设备。2.从设备上移除螺栓端子连接器及其他信号线缆。3.拧松固定设备底壳的4颗十字槽螺丝，移除设备顶盖。N 注意 请勿从NI myDAQ外壳的下半部分移除板卡。12|ni.co m|NI myDAQ 用户指南4.参考图10中的保险丝位置，替换破损的保险丝，注意不要损坏板卡上的任何元件。图10.NI myDAQ保险丝位置1 外壳螺丝2 内部保险丝一 1.25 A快速（Littelfuse产品编号02161.25）5.重新装上顶盖和螺丝。NI myDAQ 用户指南|Natio nal Instr uments|13数字I/O(DIO)和计数器/定时器NI myDAQ上有8个软件定时的DIO数据通道，可任意配置为输入或输出。此外，线DIO 可配置用于计数器/定时器功能。DIO 0、DIO 1和DIO 2信号配置为计 数器后，输入端可用于计数器、定时器、脉宽测量和正交编码应用。使用计数器/定时器时，用户可通过DIO 0访问源(SOURCE),通过DIO 1访问门(GATE),通过DIO 2访问辅助输入(AUX),通过DIO 3访问输出(OUT),通过DIO 4 访问频率输出(FREQ OUT)。当使用计数器/定时器作为正交编码器时，A、Z和B 分别对应于DIO 0、DIO 1和DIO 2o在软件里有时把DIO通道叫做P FL关于通过 DIO端子的相应计数器/定时器信号分配列表，见表3。表3.Nl myDAQ计数器/定时器信号分配NI myDAQ 信号可编程函数接口(PFI)计数器/定时信号正交编码器信号DIOOP F10CTR0 SOURCEADIO 1P FI 1CTR 0 GATEZDIO 2P FI2CTR 0 AUXBDIO 3*P FI 3CTR 0 OUTDIO 4P FI4FREQ OUT*DIO 3可用于生成脉冲宽度调制(P WM)信号。关于事件定时要求的更多信息，见NI myDAQ Specifications文档。关于配合NI myDAQ 使用计数器/定时器的详细信息，见知识库文章：How Do I Use the NI myDAQ如需访问该文档，请登录 o,输入信息代码mydaqcounter。在NI ELVISmx软件仪器中使用NI myDAQ注 打一开NI ELVISmx软件仪器之前，请确保myDAQ设备已连接到系统并 可以使用。NI myDAQ连接系统后，蓝色LED灯亮整，表示设备已准备就 绪。接着，NI ELVISmx Instrument Launcher 将自动运行。NI ELVISmx提供一系列在LabVIEW中创建的软件仪器和仪器的源代码。您不能直接 修改可执行文件，但您可修改安装在以下目录中的LabVIEW代码来修改或增强这些仪 器的功能：C:UsersPublicPublic DocumentsNational Instruments NI ELVISmx Source Code道 注 有关NI ELVISmx软件仪器的详细说明、使用各种仪器进行测量的指导 以及其他 NI ELVISmx Instrument Launcher 功能的信息，请参阅 NI EL VISmx Help。如需获取该帮助文件，请单击NI ELVISmx Instrument Launcher Resources 选项卡上的 Nl ELVISmx Help 图标。14|ni.co m|Nl myDAQ 用户指南NI ELVISmx Instr ument Launcher通过NI ELVISmx Instrument Launcher,用户可访问NI ELVISmx软件仪器、其他仪 器、实验室练习、文档及在线资源，并可添加数据和参考文件。如需打开Instrument Launcher,方法是：选择开始所有程序“National lnstrumentsNl ELVISmx for NI ELVIS&NI myDAQNI ELVISmx Instrument Launcher。启动器默认打开的是 NI ELVISmx软件仪器套件界面。图 11.NI ELVISmx Instrument Launcher5*NI ELVISmx Instrument LauncherInstrumentsInstrumentsFavoritesALabss.Bo de AnalyzerAr bitr ar y Wavefo r m Gener ato r要打开一个仪器，请单击相应的设备按钮，从Device控制下拉对话框中选择NI myDAQ 设备。部分仪器执行相似操作时使用的是NI myDAQ硬件同一部分的资源，因此不能同时运 行这些仪器。如同时打开了两个功能重叠、不能同时运行的仪器，NI ELVISmx软件会 弹出一个错误对话框。软件将禁用该仪器，直至冲突解决。关于潜在的资源冲突信息，见资源冲突章节。数字万用表（DMM）NI ELVISmx数字万用表（DMM）是一个独立的仪器，用于控制NI myDAQ的基本 DMM功能。这种常用的仪器可执行电压测量（DC和AC）、电流测量（DC和 AC）、电阻测量、二极管测试以及声学连续性测试。注 如果DMM面板在测量期间显示over+,则表示过电压状态或其他可能 的错误。某些情况要求您在 NI Measurement&Automation Explorer（MAX）中重置配置数据。关于如何重置MAX配置数据，请登录 oNI myDAQ 用户指南|Natio nal Instr uments|15测量时，请连接设备上的DMM香蕉插头。仪器的测量参数如下：DC 电压：60 V、20 V、2 V和 200mV 量程 AC电压：20 V、2 V和200 mV量程 DC 电流：1A、200 mA 和 20 mA 量程 AC 电流：1A、200 mA 和 20 mA 量程 电阻：20 MO、2MQ.200 k。、20 k。、2 k。和 200。量程 二极管：2 V量程 分辨率（显示的有效位数）：3.5图12.NI ELVISmx数字万用表16|ni.co m|NImyDAQ 用户指南示波器（Sco pe）NI ELVISmx示波器（Scope）显示用于分析的电压数据。该仪器提供了典型大学本科实 验室中标准台式示波器的功能。NI ELVISmx示波器有两个两条通道，且提供刻度和位 置调整旋钮以及可调整的时基。自动缩放功能允许您根据AC信号的峰-峰电压调整电 压显示比例，以获得最佳信号显示效果。基于计算机的示波器显示屏可以使用光标实现精确的屏幕测量。本仪器具有以下测量 参数：通道源：通道AI0和All；音频左声道输入和音频右声道输入。AI通道和音频 输入通道不可同时使用。耦合：AI通道仅支持DC耦合。音频输入通道仅支持AC耦合。电压刻度/格：AI 通道一5V、2V、IV、500 mV、200 mV、100 mV.50 mV,20 mV 和 10 mV；音频输入通道一IV、500 mV、200 mV、100 mV,50 mV,20 mV 和 10 mVo 采样率：AI和音频输入通道的最大采样率：200kS/s（单个或两个通道均配置时）。时基时间/格：AI和音频输入通道：200 ms5 触发器设置：支持立即触发和边沿触发。使用边沿触发时，水平位置指定范围为 0%100%。图13.NI ELVISmx示波器NImyDAQ 用户指南|Natio nal Instr uments|17函数发生器（FGEN）NI ELVISmx函数发生器（FGEN）可生成标准波形，包括输出波形类型（正弦波、方 波或三角波）、幅值选择和频率设置选项。此外，仪器还提供DC偏移量设置、扫频功 能、幅值调制和频率调制功能。FGEN使用螺栓端子连接器的A0 0或AO 1端口。仪器的测量参数如下：输出通道：AOO或AO 1 频率范围：0.2 Hz20 kHz图14.NI ELVISmx函数发生器18|ni.co m|Nl myDAQ 用户指南Bo de分析仪NI ELVISmx Bode分析仪产生用于分析的Bode图。结合了函数发生器的频率扫描功能 和设备的模拟输入能力，NI ELVISmx提供了功能完备的Bode分析仪。用户可设置仪 器的频率范围并可选择坐标以线性或对数形式显示。此外，通过反转运算放大器信号极 性坐标，可在分析Bode图的过程中对输入信号的测量值取反。关于必需的硬件连接，见NIELVISmx Help.如需访问该帮助文件，请找到开始所有程序National InstrumentsNI ELVISmx for NI ELVIS&NI myDAQNI ELVISmx Help。本仪器具有以下测量参数：激励测量通道：AI0,响应测量通道：AI 1 激励信号源：AO 0 频率范围：1Hz20 kHz图 15.NI ELVISmx Bode 分析仪(3 Bode Anal yzer-NI ELVISmxFr equency(Hz)1584.891000Stimulus Channel Respo nse ChannelAI0(m|_ All uStar t Fr equency10.00毋 HzSto p Fr equency2.50k，HzSteps5，(per decade)Peak.Amplitude2.00*Op-AmpSignal Po lar ityNo r mal v100Fr equency(Hz)MappingLo gar ithmic v0 Auto scale Cur so r s Onu/n-Left RightCur so r(Real)v，DeviceDevi(NI myDAQ)vRun Sto p Pr int Lo g HelpNI myDAQ 用户指南|Natio nal Instr uments|19动态信号分析仪(DSA)NI ELVISmx动态信号分析仪(DSA)对音频输入(AI)波形测量进行频域变换。它可连 续进行测量，也可进行单次扫描。用户可给信号使用各种窗和滤波器选项。仪器的测量参数如下：通道源：AI0和All；音频左声道输入和音频右声道输入 电压范围：-AI 通道：10Y2V-音频输入通道：2 V图16.Nl ELVISmx动态信号分析仪S Dynamic Signal Analyzer-Nl ELVISmx工凶日20-(sEMgp)apn 菅 ewDetected Fundamental Fr equency(Hz)101.02Fundamental Fr equency Po wer(Vr ms人2)47.14So ur ce ChannelAIOVo ltage Range+/-10V vFr equency SpanReso lutio n(lines)400 vWindo wNo ne、Mo deRMS v Weighting Expo nential v#o f Aver ages喳Po wer Spectr um Mo de010.0-5.0-10.0-D.009987Time(s)Vpk(V)9.96Sample Rate:80.00 kS/ss 5.0-IFr equency(Hz)THD(%)0.82 SINAD(dB)27.655000 10000 15000 20000Type Slo peImmediate v/So ur ce Level(V)TRIG 一国 I 0 囿Units Mo dedB v RMS v Restar t Scale Maximum Mr wnumAuto vCur so r Select Po sitio n Cur so r s On Cl Real v C2 Real v c 1 v Left RightDevice Acquisitio n Mo deDevi(NI myDAQ)Run Co ntinuo usly Run Sto p Pr int Lo g HelpE W 3iSI020|ni.co m|Nl myDAQ 用户指南任意波形发生器(ARB)NI ELVISmx任意波形发生器(ARB)生成信号，显示为电波形。该高级软件仪器使用 设备的AO功能。用户可使用波形编辑器(Waveform Editor)软件创建各种信号类型(该软件包含在NI ELVISmx软件中)。首先在NI Waveform Editor中创建波形，然后 再将该波形加载至NI ELVISmx ARB即可生成波形。关于波形编辑器的更多信息，见NIELVISmx Help.如需访问该帮助文件，请找到开始所有程序National InstrumentsNI ELVISmx for NI ELVIS&NI myDAQNI ELVISmx Help。设备带有2个AO和2个音频输出通道，因此可同时生成2个波形。用户可选择连续 运行或只运行-次。仪器的测量参数如下：输出通道：人00和人01；音频左声道输出和音频右声道输出。AO通道和音频输 出通道不可同时使用。触发源：仅限立即触发。该控件总是被禁用。图17.NI ELVISmx任意波形发生器S Aibitrary Waveform Geneiatoi-NI ELVISmx囱-2.0 0 0.1 0.21.00 kS/sUpdate Rate:Wavefo r m Po ints:10000.70.3 0.4 0.5 0.6Time(s)Display0.8 0.9 1的崛EQOutput Channel Wavefo r m NameAOO v 0Enabled 2Vsquar el000.wdtGaini m i.oo-AO 1 v 叵EnabledIVsinelOOO.wdt旦|叵到 L00副Update Rate1.0k 图 Immediate vGener atio n Mo deDevi(NI myDAQ)v Run Co ntinuo usly 叵 四Click to LaunchRun Sto p HelpNI myDAQ 用户指南|Natio nal Instr uments|21数字读取器NI ELVISmx数字读取器从NI myDAQ数字线读取数字数据。NI ELVISmx数字读取 器将I/O线分组为可读取数据的端口。您可每次读取一个端口，不论是连续读取，还是 单次读取。I/O线可分组为2个4引脚端口（03和47）,或一个8引脚端口（0-7）。图18.NI ELVISmx数字读取器数字写入器NI ELVISmx数字写入器使用用户指定的数字模式更新NI myDAQ数字线。NI ELVISmx 数字写入器将I/O线分组为可写入数据的端口。您可写入4位模式（03或a7）,或8 位模式（0-7）。您还可手动创建模式，或选择预定义模式，如梯度、切换或走1。仪器可 控制由4个或8个连续数据通道组成的端口，可连续按一个模式写入或只写入一次。22|ni.co m|NI myDAQ 用户指南NI ELVISmx数字写入器输出保持为锁定状态，除非生成了其他模式、使用中的通道被 配置为读取或NI myDAQ的电源切断后再连接。图19.NI ELVISmx数字写入器示例：使用Nl ELVISmx示波器和Nl myDAQ测量信号按照下列步骤，使用NI ELVISmx示波器测量信号。注 打开NI ELVISmx软件仪器之前，请确保myDAQ设备已连接到系统并 可以使用。NI myDAQ连接系统后，连接器旁边的蓝色LED灯亮起，表示 设备已准备就绪。1.连接待测信号至NI myDAQ设备的连接器。2.在 NI ELVISmx Instrument Launcher 中打开 NI ELVISmx 示波器。3.单击Run。信号将显示在窗口中。4.如必要，调整控件以稳定图中信号，可调整时间/格、垂直位置、刻度及其他捽件。Nl myDAQ 用户指南|Natio nal Instr uments|23在 LabVIEW 中使用 NI myDAQ本节介绍如何在LabVIEW中使用NI myDAQ。LabVIEW 中的 NI ELVISmx Expr ess VI安装 NI ELVISmx 后，LabVIEW 中会出现用于 NI myDAQ 的 LabVIEW Express VL 用户可交互式配置Express VI,因此即使没有丰富的编程经验，也可以开发LabVIEW 应用程序。如需访问NI ELVISmx Express VI,请打开LabVIEW程序框图，从函数选 板中选择测量I/ONI ELVISmXo表4显示了可用的NI ELVISmx Express VI。更多信息见NIELVISmxHelp。如需访问 该帮助文件，请找到开始所有程序NationaJ lnstrumentsNI ELVISmx forNI ELVIS&NI myDAQNI ELVISmx Help。表 4.用于 NI myDAQ 的 NI ELVISmx Express VI范例：使用NI myDAQ的NI ELVISmx示波器Expr essVI测量信号按照下列步骤，用NI ELVISmx示波器测量信号。同注关于信号接地的更多信息，见连接模拟输入信号。1.启动 LabVIEW。2.在启动窗口，单击空白VI。打开了一个空白VI。选择窗口显示程序框图，打开 VI的程序框图。V 提示 您还可按下,从VI前面板打开程序框图.24|ni.co m|NI myDAQ 用户指南3.右键单击程序框图窗口，打开函数选板，然后选择测量I/ONI ELVISmx,打开 ELVISmx Express VI 面板。4.从VI选板中选择NI ELVISmx Oscilloscope Express VI并将其放在程序框图上。此时将弹出NI ELVISmx Oscilloscope配置窗口。5.连接待测信号至N
