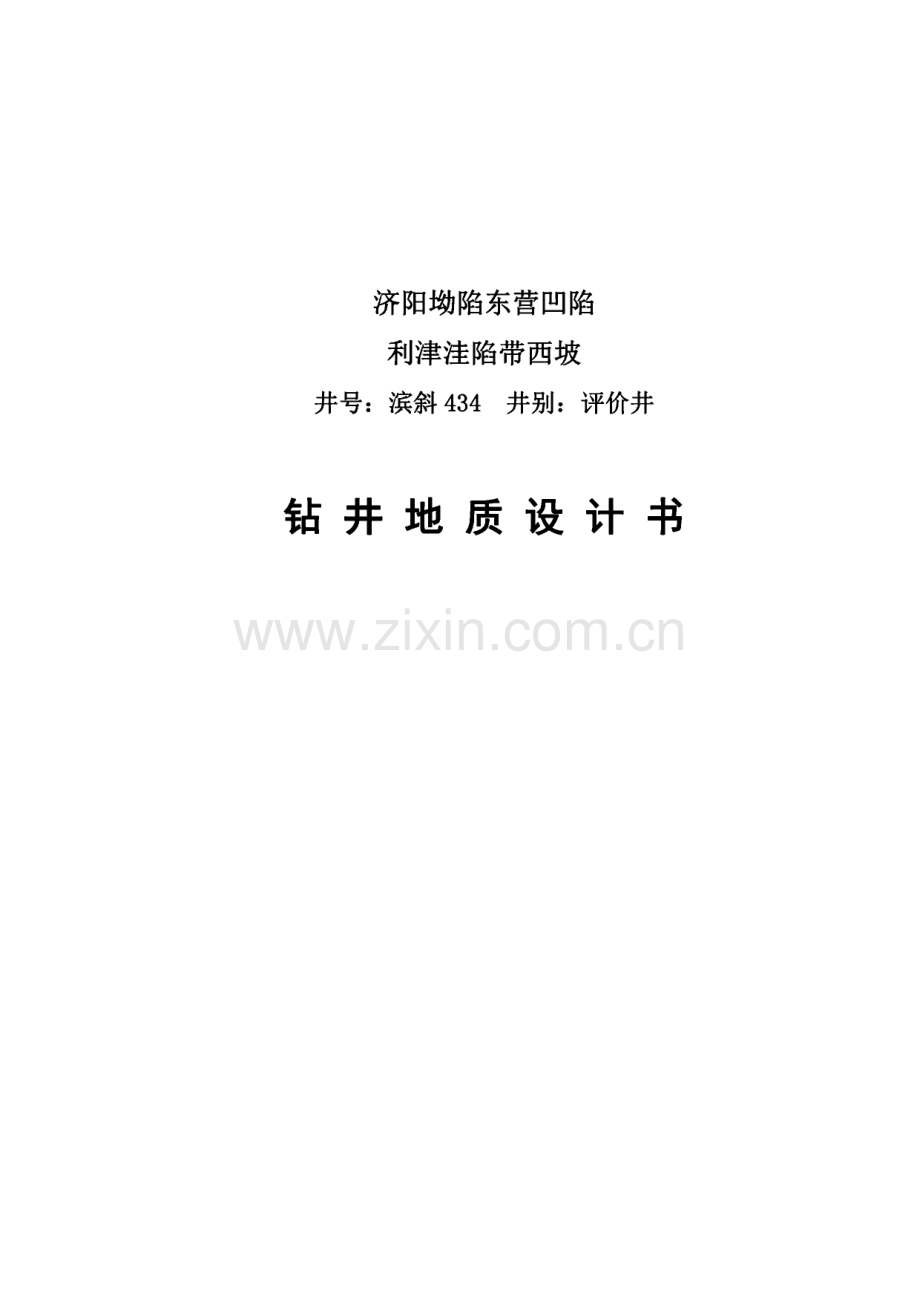

济阳坳陷东营凹陷-利津洼陷带西坡-钻井地质设计书.pdf

济阳坳陷东营凹陷利津洼陷带西坡井号：滨斜434井别：评价井钻井地质设计书滨斜434井 钻井地质设计书目 录一、基本数据.1二、区域地质简介.1三、设计依据及钻探目的.4四、设计地质剖面及预计油气水层位置.4五、地层孔隙压力和钻井液性能使用要求.6六、取资料要求.9七、井身质量及井身结构要求.12八、HSSE专篇.12九、井控专篇.14十、技术说明及要求.16十一、附图附表.17滨斜434井 钻井地质设计书一、基本数据1、井 号：滨斜4342、井 别：评价井3、井 位:(1)井位坐标：初测井口 纵 X：4 138 6 84.00 横 Y：20 595 705.00靶 点 A 纵 X：4 139 9 25.00 横 Y：20 594 475.00(2)井口地理位置：山东省滨州市滨城区梁才街道杨沟朱村北约300m。滨427井井口方位357距离525m。(3)构造位置：济阳坳陷东营凹陷利津洼陷带西坡滨斜434块。(4)靶点测线位置：东营凹陷西部三维-叠前时间偏移SN1856/EW19 18测线交点。4、设计垂深：3000.00m,A 靶垂深 2730.00m。5、目的层：主探沙四上，兼探沙四下。6、完钻层位及完钻原则：(1)完钻层位：沙四下。(2)完钻原则：进入沙四下50m,井底30m无油气显示完钻。二、区域地质简介1、地层构造概况：利津洼陷带呈北东东向展布，处于济阳坳陷东营凹陷西北部，洼陷带西北为滨南-利津断裂带，东端与坨-胜-永断裂带相接，东南部从东北向西南依次与东营中央断裂背 斜带、纯化-小营断裂鼻状构造带，西部连接尚店-平方王潜山披覆构造带。由于受滨南-利津断裂带的影响，在利津洼陷西坡上发育多条近东西向断层，将斜坡分为多个断块。滨斜434井位于济阳坳陷东营凹陷利津洼陷带西坡。利津洼陷中油气主要集中在东 营中央隆起带、利津洼陷西部和北部斜坡带。在区域构造上，利津洼陷沉积了巨厚的暗 色泥岩，生油岩生成的油气沿斜坡向高部位运移，本井位于洼陷西坡较高部位，是油气 运移的有利指向。滨斜434井1-滨斜434井 钻井地质设计书滨斜434井区沙河街组地层自西向东倾，地层逐渐加厚。主要开发的含油层系有沙 二、沙四段，沙二储层为东营三角洲向西推进的前缘席状砂，在斜坡带上形成砂岩上倾 尖灭油藏，沙四段则发育有滨浅湖相滩坝砂岩，其岩性细，单层薄，横向变化大，连通 性较差，平面上叠合连片分布。从完钻的井来看，滨417井沙四上2842.8-2851.1m试油 日油 0.343 日水 25/,累油 5.74t,累水 102m3,原油密度 0.8425g/cm3,粘度 7.15mpa.s,2884.3-29 17.9 m试油日油0.17t,日水8.73m3,累油4.36 3 累水17.1m3,原油密度 O 8728g/cm3,粘度27.7mpa.s,地层水总矿化度29 512mg/l,氯离子含量16 16 7mg/l,水 型为C aC k型；滨411-1井沙四上26 33.9-26 6 3.5m投产初期日油7.3t,投产末期日油 0.2t,累油5139 t；滨427井沙四上29 33.2-29 37.8m试油日油1.76 t,原油密度 0.8333g/cm3,粘度5.31mpa.s,地层水总矿化度5500mg/l,氯离子含量2059 mg/l,水型 为NaHC Os型;滨408井沙四上3170井沙182.4m试油日油1.32t,压裂后日油10.6 t,原 油密度 0.8527g/cm3,粘度 9.53mpa.s；滨 418 井沙四上 2310.3-2330.6 m 试油日油 7.17t,日水 0.08 m3,原油密度 0.86 32g/cm3,粘度 13.3mpa.s；滨 420 井沙四上 26 9 6.4-26 9 9.5 试油日油13.203累油1213原油密度0.86 06 g/cn?,粘度12.6 mpa.s。设计井外近1公 里范围的老井钻探储层、油层及试油情况良好，通过部署本井向西扩大利津洼陷带西坡 滨435块沙四段含油气范围。从滨435块T7顶面构造图及东营凹陷西部二维（叠前时间偏移）南北向1867与东 西向1908地震十字剖面图上看，设计井区断层发育，断距较大，使沙四段与沙三段燃源 岩对接，极为有利于油气运移与聚集，可形成有利的构造油气藏。预测沙四上圈闭类型为构造圈闭，圈闭面积7.8002,闭合幅度410m,高点埋深 3000m,含油（气）面积7.8k/,油（气）层平均厚度15m,以单储系数7.3 X lOt/kin;m 计算，预测地质储量854.OX 10to预计本井钻遇地层从上到下依次为新生界第四系平原组，新近系明化镇组和馆陶组,古近系的东营组、沙河街组（沙一段、沙二段、沙三上、沙三中、沙三下、沙四上纯上 亚段、沙四上纯下亚段、沙四下）地层2、邻井测井及钻探成果：滨417井 井口位于设计井井口方位:343距离：114801。位于设计井A靶方位：99距离：89 7mo测井解释:滨斜434井-2-滨斜434井 钻井地质设计书沙三上：2487.42488.8m 油层1.4m/1 层纯下亚段：2819.529 50.9 m 油层15.9 m/9 层滨411T井井口位于设计井井口方位：292距离：2089 m。测井解释:位于设计井A靶 方位：237距离：8421no纯上亚段：26 01.0-26 02.6 m 含油水层1.6 m/1 层纯下亚段：26 33.926 6 3.5m油层（有效厚度）8.3m/6层滨407井 井口位于设计井井口方位：255距离：1470m。位于设计井A靶方位：187距离：16 23m。测井解释:沙二段：2281.02283.0m油层（有效厚度）0.9 m/l层沙三上：2312.82318.4m 油层（有效厚度）4.6 m/1 层纯下亚段：26 9 4.02776.3m 含油水层1.4m/1 层油层 1.2m/1层滨420井 井口位于设计井井口方位：310距离：308Inio位于设计井A靶 方位：304距离：1349 m。测井解释：沙二段：2243.02259.7m沙三上：2289.02374.4m纯下亚段：26 46.626 9 9.5m含油水层5.2m/2层油层（有效厚度）L7m/2层油层（有效厚度）n.4m/6层滨427井 井口位于设计井井口方位：177距离：525m。位于设计井A靶 方位:145距离：216 6 m。测井解释：沙二段：2385.7239 3.0m 含油水层 7.3m/1层沙二上：256 6.0256 8.4m 油层（有效厚度）0.5m/l层纯下亚段：29 18.7-3007.8m 油水同层 1.5m/l层含油水层9.2m/3层油层（有效厚度）2.2m/2层滨410井 井口位于设计井井口方位：70距离：853m。滨斜434井-3-滨斜434井 钻井地质设计书位于设计井A靶方位：115距离：2243m。测井解释：纯下亚段：3045.63244.4m油层(有效厚度)3.8m/4层含油水层6.2m/2层油水同层3.3m/3层三、设计依据及钻探目的1、设计依据：(1)依据2021年05月10日滨斜434井钻探任务书。(2)依据滨 407、滨 410、滨 420、滨 411-1、滨 408、滨 418、滨 427、滨 405、滨 423、滨420-2、滨417井实钻、试油资料。(3)依据滨435块T7顶面构造图。(4)依据滨435块目的层顶面构造图。(5)依据滨斜434井区沙四下顶面(T7x)构造图。(6)依据滨435块过滨斜434井预测油藏剖面图。(7)依据东营凹陷西部二维(叠前时间偏移)SN1856地震时间剖面图。(8)依据东营凹陷西部二维(叠前时间偏移)EW19 18地震时间剖面图。2、钻探目的：向西扩大利津洼陷西坡滨435块沙四段含油气范围。四、设计地质剖面及预计油气水层位置滨斜434井-4-滨斜434井 钻井地质设计书1、设计地层:地层名称设计地层地层产状故障提示界系统组段底垂深（m）厚度（m）倾向（）倾角（）新生界第 四 系更 新 统平原 组300.00、1080.00300.00新 近 系I-.新 统明化 镇组780.00新 统馆陶 组1420.00440.00馆陶组及以上地层防坍塌，防 蹩漏。1520.00古近系渐新统东营 蛆1800.001920.00400.00沙河街组沙一段2200.00280.00断层附近防漏。沙二段2230.002290.0090.00注意油气显示。沙三上2400.00110.00注意油气显示，断层附近防漏。沙三中2495.0095.00注意油气显示。沙三下2625.00130.00注意油气显示。沙 四 上纯上亚段2730.00105.00注意油气显示。纯 下 亚 段2950.00220.00注意油气显示。沙四下3000.00（未穿）50.00注意油气显示。代表整合 代表不整合 代表假整合-代表断层地震反射：（钻探任务书提供）T,：1420m（校深:1400m）；T2：2170m（校深：2100m）；T3：2340m（校深:2280m）；T4：2470m（校 深：2410m）；丁6：26 9 0m（校深:26 20m）；T7：2800m（校深:2730m）；T7X：29 50m（校深：2850m）。目的层深度：沙四上：2800m（校深:2730m）。断点：Fl：126 0m（校深：1240m）；F2：19 6 0m（校深：19 20m）；F3：2270m（校深:2210m）滨斜434井-5-滨斜434井 钻井地质设计书2、地层岩性描述：平原组：土黄色粘土及松散砂层。明化镇组：棕黄色、棕红色泥岩及杂色泥岩为主，夹灰黄色浅灰色粉砂岩、泥质粉 砂岩。馆陶组：棕红色、灰绿色泥岩为主，与浅灰色粉砂岩、泥质粉砂岩互层。底部有灰 白色含砾砂岩。东营组：棕红、紫红、绿灰色泥岩、砂质泥岩与灰白、浅灰色粉砂岩及灰白色含砾 砂岩不等厚互层。沙一段：上部为绿灰、灰色泥岩为主；中下部为绿灰、灰色泥岩、灰质泥岩、白云 质泥岩及薄层浅灰黄色白云岩互层，夹灰色泥质砂岩、灰质砂岩。沙二段：灰色泥岩、砂质泥岩为主，夹浅灰色灰质砂岩。沙三上：深灰、灰色泥岩，夹少量薄层灰色砂质泥岩，底部为薄层白云岩。沙三中：灰色、深灰色泥岩、灰质泥岩、砂质泥岩夹薄层粉砂岩、泥质粉砂岩。沙三下：深灰色泥岩、灰质泥岩夹薄层油页岩。纯上亚段：灰色、深灰色泥岩、灰质泥岩与白云岩、灰岩、灰质砂岩薄互层，夹深 灰色油页岩。纯下亚段：浅灰色粉砂岩、泥质粉砂岩、灰质砂岩与灰色砂质泥岩、泥岩互层。沙四下：灰色、紫红色泥岩及泥质砂岩与棕红色粉砂岩、泥质粉砂岩互层。3、预计油气水层位置：沙二段、沙三上、沙四上。五、地层孔隙压力和钻井液性能使用要求1、邻井实测压力成果:井号测试 日期层位井段(m)地层 压力(Mpa)压力 系数位于井口位于A靶点方位(0)距离(m)方位()距离(m)滨4172000.05.27纯下亚段2884.3 2917.934.21.193431148998972000.07.10纯下亚段2842.82851.128.481.00滨4071987.07沙三上2312.82318.424.381.0525514701871623滨斜434井-6-滨斜434井 钻井地质设计书滨4201999.08沙二段2289.0 2291.021.530.9431030813041349纯下亚段2696.42699.525.230.93滨4272000.08.19纯下亚段2933.2 2937.834.581.181775251452166滨4101989.01.18沙三上2634.0 2635.020.480.77708531152243滨4231999.04纯下亚段2951.02955.031.511.07340325741825滨4082007.05纯下亚段3170.43182.439.721.25452037862685滨4181990.11沙三上2186.0 2191.0261.1926532042332472纯上亚段2310.32330.624.971.082、邻井钻井液使用情况:井号完井II期层位井段(m)钻井液 相对密 度槽面油气 水显示及 复杂情况位于井口位于A靶点方位()距离(m)方位()距离(m)滨4172000.04.12平原组 明化镇组0.0913.01.05无343114899897明化镇组 东营组913.01616.01.04-1.10无东营组沙一段1616.02030.01.101.19无沙一段沙三上2030.0 2412.01.191.24无沙三上沙三中2412.0 2492.01.241.29无沙三中沙四下2492.0 3050.01.291.30无滨 411-12003.09.25平原组 东营组0.01535.0清水无2922089237842东营组 纯下亚段1535.02750.01.121.20无滨4071987.03.04平原组 明化镇组0.0900.0清水无25514701871623明化镇组 纯上亚 段900.02661.01.141.25无纯上亚段 纯下亚 段2661.0 2783.01.161.20无纯下亚段 沙四下2783.02950.01.201.25无滨4201999.05.21平原组0.0298.0清水无31030813041349平原组东营组298.01694.01.061.10无东营组沙一段1694.0-2000.01.10-1.15无滨斜434井-7-滨斜434井 钻井地质设计书3、地层压力、地层温度及流体性质预测:沙一段 纯下亚段2000.0 2621.01.151.20无纯下亚段 沙四下2621.0 2834.01.201.24油花10%、气泡5%滨4272000.07.13平原组馆陶组0.0 1174.01.05无1775251452166馆陶组 东营组1174.0 1624.01.05-1.10无东营组沙一段1624.02122.01.101.15无沙一段沙三中2122.0-2610.01.151.20油花3%；气 泡3%沙三中 纯卜亚段2610.0 2911.01.201.25无纯卜亚段 沙四下2911.03150.01.251.30无滨441988.03.11平原组 明化镇组0.0980.0清水 1.13无708531152243明化镇组 沙三上980.0 2500.01.131.28无沙三上 纯上亚段2500.0-3000.01.251.35无纯上亚段 纯下亚 段3000.0 3075.01.39油花10%,气泡5%纯下亚段 沙四下3075.0 3402.01.391.48无(1)地层压力预测：从邻井实测压力情况及钻探情况来看，沙四上地层测试压力系数 为0.9 3T.25,为常压地层。依据滨斜434井压力预测剖面数据，结合邻井实钻钻井液 使用情况，综合分析设计井区为正常压实，无异常高压。(2)地层温度预测：根据滨斜434井邻井资料证实该区域地温梯度3.2/100ni。按井 口温度15计算，本井井底温度大约为111左右。(3)流体性质预测：滨417井沙四上2842.8-2851.1m试油日油0.34t,日水25流 累 油 5.74t,累水 102m:原油密度 0.8425g/cm3,粘度 7.度mpa.s,2884.3-29 17.9 m 试油日 油 0.17t,日水 8.73m3,累油 4.36 t,累水 17.1m3,原油密度 0.8728g/cm3,粘度 27.7mpa.s,地层水总矿化度29 512mg/l,氯离子含量16 16 7mg/I,水型为C aC L型；滨411-1井沙四 上26 33.9-26 6 3.5m投产初期日油7.3t,投产末期日油0.2t,累油5139 t；滨427井沙 四上29 33.2-29 37.8m试油日油1.76 t,原油密度0.8333g/cm3,粘度5.31mpa.s,地层水 总矿化度5500mg/l,氯离子含量2059 mg/l,水型为NaHC Os型；滨408井沙四上 3170.4-3182.4m试油日油1.32t,压裂后日油10.6 t,原油密度0.8527g/cn?,粘度 滨斜434井-8-滨斜434井 钻井地质设计书9.53mpa.s；滨418井沙四上2310.3-2330.6 m试油日油7.17t,日水0.08淀，原油密度 0.86 32g/cnA 粘度 13.3mpa.s；滨 420 井沙四上 26 9 6.4-26 9 9.5 试油日油 13.20t,累油 121t,原油密度0.86 06 g/cm3,粘度12.6 mpa.s。预测本井目的层为稀油油藏。4、钻井液类型及性能使用原则要求：(1)钻井液类型：水基钻井液(2)钻井液性能：1井段：井口2200m；相对密度：1.051.15。2井段：2200m井底;相对密度：1.151.20。钻进过程中应根据实际钻遇的情况及综合录井仪提供的压力资料，适时调整钻井液 相对密度，保证安全钻进。六、取资料要求(一)资料录取项目1、岩屑录井：自垂深2200m至井底，每21n 1包。对岩屑逐包进行常规湿照、干照，发现或怀疑有荧光的岩屑，要进行荧光滴照证实,其它录井要求按Q/SH1020 1350-2018油气井常规录井规范标准执行。2、综合录井仪录井：自二开至完井，进行系统录井。录井要求：(1)及时打印报表，见油气异常显示及时提供资料，并及时分析，当班拿出解释成果。(2)钻遇油气显示时，每次下钻，要求测后效。(3)搞好压力监测，及时预告地层压力情况。要求应用de指数法来检测地层压力。(4)自二开至井底，每1m记录1点钻时，特殊岩性井段加密录取。(5)其它录井要求按Q/SH1020 1350-2018油气井常规录井规范和Q/SH1020 0513-2018油气井工程录井规范标准执行。3、碳酸盐岩含量录井：(1)自垂深2200m至井底，对岩屑每48m取样一个进行碳酸盐含量分析。滨斜434井-9-滨斜434井 钻井地质设计书具体录井要求按Q/SH1020 0513-2018油气井工程录井规范和Q/SH1020 136 8-2018录井分析样品现场选送规范执行。4、三维定量荧光仪录井：(1)录井井段，自垂深2200m至井底对储层样品进行分析。(2)分析评价要求：储集层岩屑样品单层厚度小于2nl时，每层做一个样，大于21n时，每2nl做一个样。目的层段、油气显示层段逐包分析，井壁取心逐颗分析；遇到油气显示,要做出荧光谱图，并与地面油样荧光谱图进行对比，区别真伪。(3)进入目的层后，要求做钻井液荧光背景检测，并详细记录。录井要求按Q/SH1020 09 19-2018油气井辅助录井规范标准执行。5、地化仪录井：(1)录井井段：自垂深2200m至井底对储层样品进行分析。(2)分析时间：样品分析要求在岩屑捞取时、井壁取心后立即进行。(3)录井间距：储层：岩屑录井逐层分析，层厚小于2m,每层分析一个样品，层厚大于2m,每2m分 析一个样品；井壁取心逐颗分析。详细要求按Q/SH1020 09 19-2018油气井辅助录井规范标准执行。6、热蒸发烧色谱仪录井：(1)分析井段：自垂深2200m至井底对油气显示储层样品进行分析。(2)分析间距：岩屑样品：单层厚度小于或等于2m的每层取样一个，大于2m的每2m取样一个。井壁取心样品：逐颗取样，应选取岩心未被泥浆污染的中心部位。(3)质量要求：样品质量大于2g。(4)具体录井要求按Q/SH1020 09 19-2018油气井辅助录井规范执行。7、井壁取心：要求对可疑油气层及地质人员认为需要证实的其它地质现象进行井壁取心，深度及颗 数电测后由地质人员与绘解人员共同商定，收获率与符合率必须满足地质要求。对井壁 取心荧光及以上含油级别样品进行显微荧光分析。要求按Q/SH1020 1350-2018油气井常规录井规范标准执行。滨斜434井-10-滨斜434井 钻井地质设计书8、地球物理测井：(具体测井项目见附表)(1)完钻测井探井砂泥岩剖面测井系列1组合1：200 井段：自井底测至垂深2100m。2标准1：500 井段：自井底测至表层套管鞋。(2)固井后测井 1：200 井段：自人工井底测至水泥返高处以上50m。(二)资料录取要求1、信息传输：自开钻到完井，对所有现场采集的数据进行卫星传输，及时提供现场录井资料。2、随钻评价分析：根据设计井的钻探目的，开展地层复杂岩性评价、地层层位预测与评价、目的层预 测与评价、油气层评价、地层压力预测与评价，对钻井中遇到的复杂情况及时开展随钻 评价，提出下步施工建议。3、钻井液资料收集：自垂深2200m至井底，每班收集2次密度、粘度。(1)发现油、气、盐水侵时，要求连续收集密度、粘度，水侵时加测失水量。(2)正常钻进时每12h记录一次全套性能，见油气显示时，每个循环周收集一次全套 性能，并作好记录。(3)钻达预测油、气层段时，值班人员应随时掌握钻时、气测、钻井液性能的变化情况,观察钻井液槽面、池面及其高度等变化。(4)钻遇油气显示，每次下钻完循环时(包括下钻中途循环)，要求观察记录后效反应。4、氯离子含量测定：(1)自垂深2200m至井底，每班次采集钻井液样品2个，进行分析并做好记录。(2)钻遇油气水侵时，每10m25nl采集钻井液样品一个，进行分析并做好记录。(3)采样要求：钻井液样品应在钻井液出口处采集，其体积不应少于100mle(4)具体要求按Q/SH1020 09 19-2018油气井辅助录井规范标准执行。滨斜434井11-滨斜434井 钻井地质设计书七、井身质量及井身结构要求1、下套管原则：(1)油层套管,阻流环下过最下一层油层、油水同层、含油水层底界以下15m。(2)预计下入短套管2根，具体下入深度测井后确定。(3)水泥返高：返至上一层套管鞋以上200m。2、井身质量要求：(1)中靶要求：靶点 序号靶点垂深(m)位于井口 方位()与井口 水平距离(m)造斜点(m)A2730.00315.261747.28/(2)其它要求按胜利石油管理局Q/SH1020 0005.1-2016井身质量标准执行。3、固井质量要求：按胜利石油管理局Q/SH1020 0005.3-2016固井质量标准执行。4、完成井井口质量要求：按胜利石油管理局Q/SH1020 0005.4-2016完成井井口质 量标准执行。5、油气层污染判定要求：按胜利石油管理局Q/SH1020 0005.5-2016油气层污染判 定标准执行。八、HSSE专篇1、地理及环境资料:井位地处平原地带，周围农田，交通便利。采用泥浆不落地工艺。滨斜434井地理位置示意图滨斜434井12-滨斜434井 钻井地质设计书2、气象资料：井位地处温带，冬寒夏热，四季分明。春季干旱多风；夏季，炎热多雨；秋季，气 温下降，雨水骤减，天高气爽；冬季，天气干冷，寒风频吹，雨雪较少，多刮北风、西 北风。根据不同季节，做好相应防护措施。3、有毒有害气体预测：(1)邻井H2s等有毒有害气体显示1钻井过程中检测情况：本区2000m范围内已钻井未检测到H2s等有毒有害气体。2生产过程中检测情况本区2000m范围内已钻井生产过程中，未检测到H2s等有毒有害气体。(2)设计井H2s预测从收集的资料来看，邻井钻进和生产过程中均未检测到H2S,结合本区揭示的地质情 况，预测设计井地层不含H2s等有毒有害气体。4、HSSE基本要求(1)认真贯彻落实国家、地方政府、中国石油化工集团公司、胜利油田等有关安全、环保、职业卫生、消防、应急方面的法律、法规、标准和制度。(2)施工单位应成立健康、安全、环境和公共安全(HSSE)管理领导小组，明确职责。(3)施工人员应持有符合国家、地方政府、企业规定要求的有效证件。5、健康管理：(1)施工队伍应按有关标准和规定配备齐全劳动保护用品及防护设备。(2)进入作业区人员严格按标准规定穿戴劳动保护用品，遵守安全操作规程。(3)遵守营地相关规定，保持工作场所、宿舍清洁卫生。(4)经常进行健康宣传、教育与培训，提高员工自救互救水平和专业技能，保护人员 身心健康。(5)确保职工合理作息，健康饮食，并按期组织职工体检，建立职工健康档案6、安全管理：(1)严格遵守中华人民共和国安全生产法等国家相关法律法规，确保安全生产。(2)施工队伍安全生产管理机构健全，各项规章制度、岗位职责和操作规程齐全，定 期开展安全活动，安全记录齐全、准确。滨斜434井-13-滨斜434井 钻井地质设计书(3)施工队伍进行危害辨识、风险评价和风险控制。根据作业现场地理位置，综合周 边环境及井下情况，对施工作业进行危害识别和风险评估，编制相应的应急预案，并按 规定开展应急演练。应急预案的编制必须要详细、具体，针对性，可操作性要强。7、环境保护：(1)严格遵守中华人民共和国环境保护法、建设项目环境保护管理条例等国家 相关法律法规，依法组好环境保护工作。(2)施工中严格遵守建设项目环境影响评价报告表中的各项污染物防治措施，避 免污染事件的发生。(3)建立环境风险管理体系，减少项目施工对周围环境的影响，落实各项环保措施。不断完善工程技术措施和管理制度，消除人为操作造成的环境污染风险。九、井控专篇1、邻井注水汽情况：目前附近300nl内无注水井。开钻前井队要详细了解附近有无新注水井，若有新注水 井，则有关停注事宜，按Q/SH1020 216 2-2013已开发油田钻调整井过程中停注水、气、汽井和采油井的要求标准执行。2、邻井油气水显示情况：滨420井 井口位于设计井井口方位：310 距离：3081m。井口位于设计井靶点方位：304 距离：1349 m。钻至26 49.026 51.0m沙四上纯下亚段地层，槽面油花占10%,气泡占5%,钻井液 相对密度1.24,粘度45s,岩性为棕褐色油浸粉砂岩。钻至26 9 6.426 9 9.5m沙四上纯 下亚段地层，槽面油花占10%,气泡占5%,钻井液相对密度1.23,粘度41s,岩性为灰 色油斑粉砂岩。滨427井 井口位于设计井井口方位：177 距离：525m。井口位于设计井靶点方位：145 距离：216 6 m。2000年06月21日钻至井深2588.0m沙三上底部白云岩，开泵循环时槽面见油花3%；气泡3%o钻井液相对密度由1.20下降至1.13o油气显示井段256 6.0-256 8.4m。滨420-2井 井口位于设计井井口方位：304 距离：3148m。滨斜434井-14-滨斜434井 钻井地质设计书井口位于设计井靶点 方位：291 距离：1470m。2000年4月11日钻至井深沙三上2312nl，槽面见油气显示，棕褐色油花呈条带状分 布，占槽面约5%,气泡约10%,钻井液相对密度由1.16、1.05。18:40显示达到高峰，棕褐色油花占槽面10%,气泡约15%,具天然气味，槽面上涨2cm。经循环加重，钻井液 相对密度由1.05/1.20,油气显示消失。滨410井 井口位于设计井井口方位：70 距离：853m。井口位于设计井靶点 方位：115 距离：2243m。1988年2月14日钻至沙四上纯下亚段3059.0m井深，槽面发现油气显示，油花占 10%,气泡占5%,持续时间23min,经循环消失，槽面未上涨，钻井液相对密度1.39,岩性：浅棕褐色油斑粉细砂岩。滨408井 井口位于设计井井口方位：45 距离：2037m。井口位于设计井靶点方位：86 距离：26 85m。1988年5月7日钻至井深26 86.0m沙三上底部薄层白云岩，槽面发现油气显示，油 花占20%,气泡占10%,持续时间25min,槽面未上涨。钻井液性能相对密度由1.26 1.23O滨405井 井口位于设计井井口方位：208 距离：2273m。井口位于设计井靶点 方位：177 距离：3250m。1987年1月钻至沙二上部2454.02457.0m的薄层白云岩井段，槽面油花占15 30%,钻井液相对密度由1.20、1.19,粘度由21s/22s,经循环显示逐渐消失。在沙四上纯下亚段2754.02759.0m井段，槽面油花占1015%,钻井液相对密度 为1.26,粘度26 s,岩性为棕褐色油浸粉砂岩。钻至井深2788.0m,槽面油花占510%,钻井液相对密度由1.24X 1.23,粘度由23s/24s,经循环显示逐渐消失。岩性为棕褐色 油迹白云质砂岩。3、邻井工程复杂情况：滨408井 井口位于设计井井口方位：45 距离：2037m。井口位于设计井靶点方位：86 距离：26 85m。1988年5月1日钻至井深26 82.0m,换钻头下钻至井深2482.0m遇阻，上提钻具至 井深2477.0m卡钻，卡点深度2477.0m,层位沙二段。注解卡剂浸泡无效，后震击解卡。4、故障提不：(1)馆陶组及以上地层成岩性差，防坍塌卡钻，防蹩漏地层。滨斜434井-15-滨斜434井 钻井地质设计书(2)钻遇不整合面、断层面及疏松砂岩地层时，防井漏、防蹩漏地层。(3)钻遇油气层井段，防井喷。(4)沿设计井井身轨迹断层发育，预计将钻遇三条断层，钻井过程中防漏，防坍塌。5、井控管理：按2015 374号中国石化井控管理规定和2020年7月10日所发加强井控安 全管理十条措施执行，严格按HSSE标准施工，确保安全。十、技术说明及要求1、对钻井工程要求：(1)严格按设计要求施工，贯彻HSSE标准，确保施工安全。钻井过程中加强质量监 控，严格执行钻井质量新标准。采用泥浆不落地工艺。(2)开钻前要落实好各项安全措施，确保施工安全。(3)施工井队与现场地质录井人员要密切协作，丈量、管理好钻具及记录，确保井深 准确无误。每次起下钻过程中，须对井场钻具进行全面复查，落实钻具下井顺序和钻具 损坏情况。施工井队负责人、工程技术人员应对钻具倒换和下井钻具串变化较大的过程 进行检查监视。(4)严禁向钻井液内混入原油和其它成品油类，因技术原因需要混油时须报经油气勘 探管理中心批准。(5)泥浆槽、振动筛的安装要符合要求，钻井液的携砂能力要达到录井要求，确保各 种取样条件达标，若岩屑获取困难时应停钻整改，整改合格后，方可继续钻进。(6)施工过程中要重视油气层保护，优化和优选钻井参数，控制好钻井液性能，为油 气层发现和完井测试提供良好的井眼条件。(7)钻遇油气层井段，加强观察钻井液性能变化，根据实际情况适时调配钻井液性能,保证安全钻进。注意不要盲目加重，保护油层、防止压漏地层；开泵循环钻井液时，防 蹩漏地层。钻开油气层后，每次起钻前，要充分循环好钻井液；起钻时要控制起钻速度,防抽吸引起井喷；消除火灾隐患。(8)钻井液要求、下套管原则、阻流环下入深度、管外水泥返高要求以钻井工程设计 为准，按钻井工程设计要求执行，固井前要求制定出详尽的固井工艺措施，保证固井质 滨斜434井-16-滨斜434井 钻井地质设计书量。(9)做好非燃监测工作及H2s防护工作，配备检测仪器和人员防护器材，钻井过程中 注意观察是否有H2s气体，发现异常立即汇报。2、对现场地质录井要求：(1)严格执行钻井地质设计，取全取准各项资料。严格执行钻井质量新标准，保证录 井质量。(2)录井人员要取全取准各项地质资料，加强地层对比分析，落实好油气显示情况。准确描述岩屑，及时观察油气显示，发现或怀疑有荧光的岩屑，要进行荧光滴照证实或 更多的工作，要做好随钻录井评价工作，应充分利用综合录井仪资料，及时观察气测显 示，确保岩性描述准确，落实油气显示，卡准完钻层位，及时向甲方提供决策建议。(3)录井队要充分发挥综合录井仪的作用，确保仪器处于良好运行状态，利用各项工 程参数为优快钻井提供服务。施工中发现工程参数异常要马上与工程技术人员联系，采 取相应措施，确保工程施工安全。(4)录井队要充分利用综合录井仪工程、钻井液参数，做好异常事件监测及预报，出 现异常事件需及时向地质监督、钻井监督和钻井队提出并填写异常通知单，处理完后应 注明处理过程及结果。(5)录井人员要实时上传各项录井数据，供技术人员对现场实现远程实时监控，及时 掌握现场施工动态，严把关键环节钻井质量。(6)根据各项资料，检查井底30m是否有油气层，有则立即向油气勘探管理中心汇报,确定是否完钻。(7)钻遇疑难岩性及层位及时挑样送化验室分析鉴定岩性和层位。(8)根据甲方提供的油层顶底界及阻流环深度，准确计算和记录钻具及下套管数据。十一、附图附表1、邻井地层分层数据表2、滨斜434井测井项目附表3、滨斜434井区井位图4、滨斜434探井井区井位图滨斜434井17-滨斜434井 钻井地质设计书5、滨435块目的层顶面构造图6、滨斜434井区沙四下顶面（T7x）构造图7、滨435块过滨斜434井预测油藏剖面图8、东营凹陷西部三维（叠前时间偏移）SN1856地震时间剖面图9、东营凹陷西部三维（叠前时间偏移）EW19 18地震时间剖面图10、过滨427-滨斜434井身轨迹-滨420井地震剖面图11、滨斜434井地层压力预测剖面图滨斜434初测坐标详情井号*滨斜434钻探任务书初测井口纵坐标X41386 84.00初测井口横坐标Y2059 5705.00滨斜434井设计变更通知单钻井公司井号滨斜434井发出坐标日期2021年4月30日,设计变更!内容及要求由于原靶点位于上报探明储量边界处，故对滨斜434井靶点设计变更如下（1）靶点坐标变更为：纵=4139925 横=20594475靶点垂深：2800米（2）其它按原设计执行；缓钻原因及要求-_-审核人:填表人：芦玉花2021年06月21日批准人：麻号滨斜434井 一18 一滨斜434井 钻井地质设计书1、邻井地层分层数据表:层位滨417滨 411-1滨407滨420滨427滨410底深(m)含油井段(in)底深(m)含油井段(m)底深(m)含油井段(m)底深(m)含油井段(m)底深(m)含油井 段(m)底深(m)含油井 段(m)平原组300.00 1099.00294.001076.00297.001089.00300.00300.001080.00298.00 1114.00明化镇 组1076.00馆陶组1585.00 1992.001525.001880.001522.001936.001497.001561.001534.00 2004.00东营组1899.00 1730.001982.00沙一段2263.002156.002169.002164.002286.002322.00沙二段2260.002190.002300.002281.0-2283.02275.002243.02259.72426.002385.7-2393.02485.002359.00沙三上2489.002487.4-2488.82365.002416.002312.8-2318.42374.502289.0-2374.42569.002566.0-2568.42635.00沙三中2635.002482.002530.002439.002679.002775.00沙三下2786.002576.002625.002580.002831.002950.00纯上亚 段2815.002624.002601.0-2602.62682.002617.002909.003045.50纯下亚 段3028.002819.5-2950.92750.002633.9-2663.52884.002694.0-2776.32790.002646.62699.53124.002918.73007.83323.003045.6-3244.4沙四下3050.002950.002834.003150.003402.00代表不整合代表假整合代表断层滨斜434井19 滨斜434井 钻井地质设计书2、滨斜434井测井项目附表探井砂泥岩剖面系列基本系列测井项目名称比例尺备注组合 测井双侧向一微球聚焦1:200自井底测至垂深2100m。补偿声波补偿中子补偿密度自然伽马自然电位井 径标准 测井自然伽马1:500自井底测至表层 套管鞋。自然电位双侧向补偿声波井径井斜方位固井质量检查测井声波幅度1:200自人工井底测至水 泥返高处以上50m。声波变密度自然伽马磁定位滨斜434井 一20 滨斜434井 钻井地质设计
