资源描述

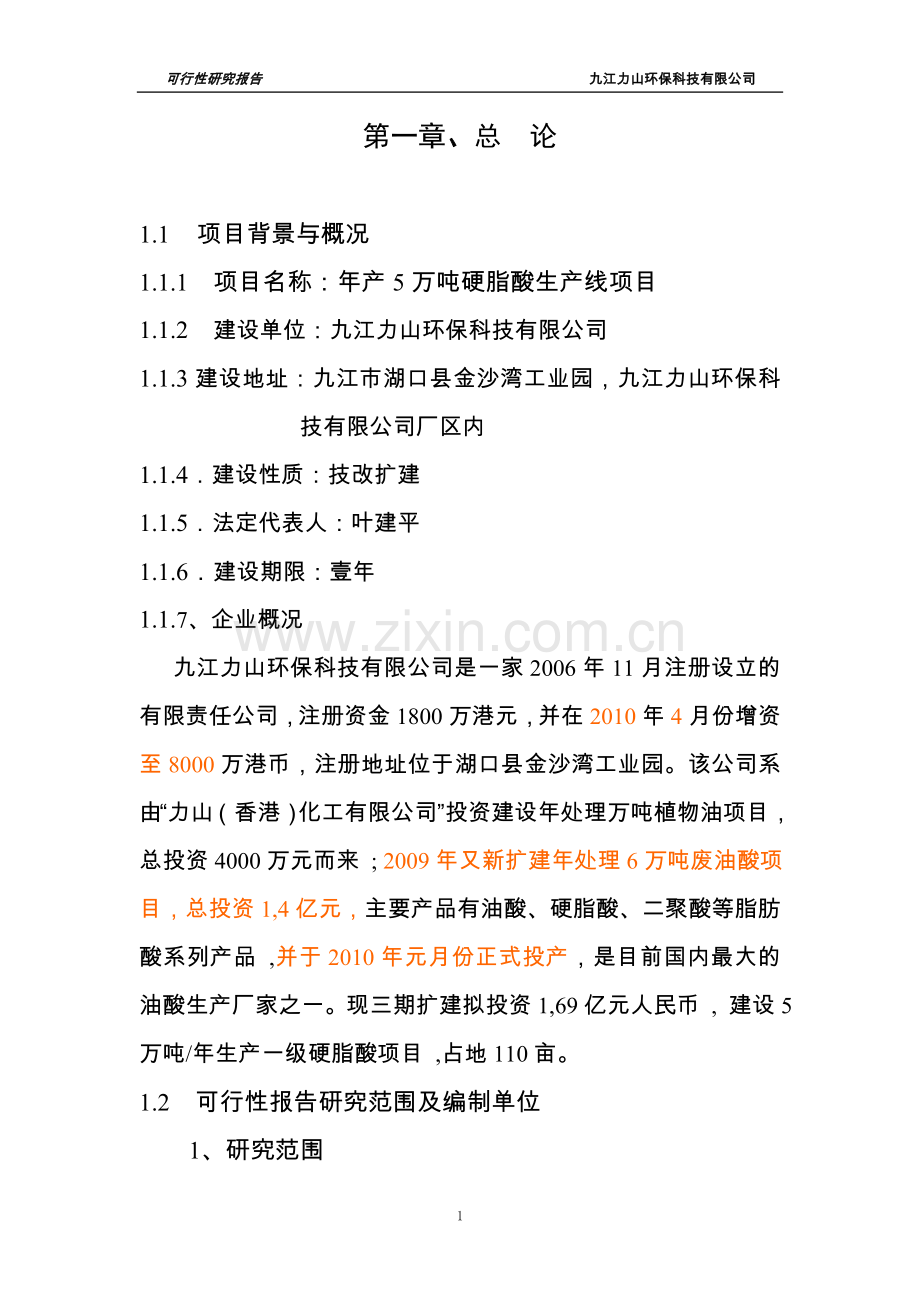

1、可行性研究报告 九江力山环保科技有限公司第一章、总 论1.1 项目背景与概况1.1.1 项目名称:年产5万吨硬脂酸生产线项目1.1.2 建设单位:九江力山环保科技有限公司1.1.3建设地址:九江市湖口县金沙湾工业园,九江力山环保科技有限公司厂区内1.1.4建设性质:技改扩建1.1.5法定代表人:叶建平1.1.6建设期限:壹年1.1.7、企业概况九江力山环保科技有限公司是一家2006年11月注册设立的有限责任公司,注册资金1800万港元,并在2010年4月份增资至8000万港币,注册地址位于湖口县金沙湾工业园。该公司系由“力山(香港)化工有限公司”投资建设年处理万吨植物油项目,总投资4000万元

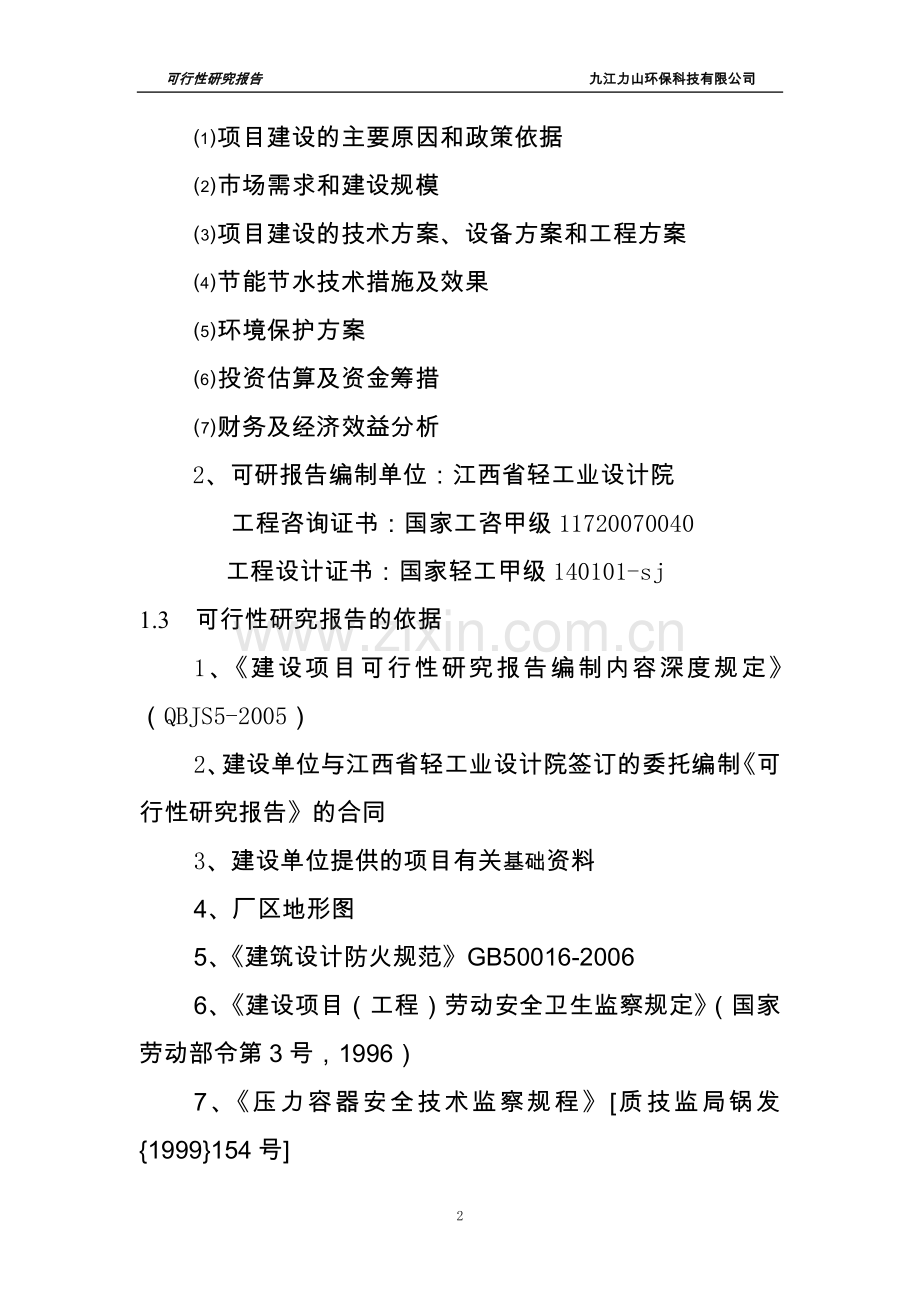

2、而来 ; 2009年又新扩建年处理6万吨废油酸项目,总投资1,4亿元,主要产品有油酸、硬脂酸、二聚酸等脂肪酸系列产品 ,并于2010年元月份正式投产,是目前国内最大的油酸生产厂家之一。现三期扩建拟投资1,69亿元人民币 , 建设5万吨/年生产一级硬脂酸项目 ,占地110亩。1.2 可行性报告研究范围及编制单位 1、研究范围项目建设的主要原因和政策依据市场需求和建设规模项目建设的技术方案、设备方案和工程方案节能节水技术措施及效果环境保护方案投资估算及资金筹措财务及经济效益分析2、可研报告编制单位:江西省轻工业设计院 工程咨询证书:国家工咨甲级11720070040工程设计证书:国家轻工甲级140

3、101-sj1.3 可行性研究报告的依据1、建设项目可行性研究报告编制内容深度规定(QBJS5-2005)2、建设单位与江西省轻工业设计院签订的委托编制可行性研究报告的合同3、建设单位提供的项目有关基础资料4、厂区地形图5、建筑设计防火规范GB50016-20066、建设项目(工程)劳动安全卫生监察规定(国家劳动部令第3号,1996)7、压力容器安全技术监察规程质技监局锅发1999154号8、压力管道安全管理与监察规程劳部发(1996)140号9、工业企业总平面设计规范GB50187-199310、室外给水设计规范GB50013-200611、室外排水设计规范GB50014-200612、建筑

4、给水排水设计规范GB50015-200313、建筑灭火器配置设计规范GB50140-200518、供配电系统设计规范GB50052-199514、低压配电系统规范GB50054-199515、建设项目环境保护设计规范(87)国环字第002号16、大气污染综合排放标准GB16297-199617、污水综合排放标准GB8978-199618、工业企业厂界噪声标准GB12348-200819、工业企业噪声控制设计规范GBJ87-8520、工业企业设计卫生标准GBZ1-20021.4项目提出的理由与过程1、项目提出的理由项目提出的背景硬脂酸的用途是多样的 ,它是橡胶工业硫化活性剂,脱膜剂、增塑剂、和软

5、化剂 ;亦是化妆品工业乳化剂,遮光剂、稳定剂、粘度调节剂等多类化妆品的重要原料 ;硬脂酸盐类产品,硬脂酸钡、铅、镉、锌、钙等是塑料的热稳定剂和光稳定剂,还可用作润滑油的增厚剂、油漆的平光剂、催干剂、塑料的脱膜剂、纺织品的打光剂等。纺织、印染工业、纺织工业中辅助浆料作为分散剂、柔软剂、浸透剂、减磨剂、消泡剂等;印染工业中硬脂酸用作丝光膏的主要原料。医药工业中用作赋型剂,用作乳、膏、栓剂的基质。在食品工业中重要的稳定剂、乳化剂、分散剂、口香糖的粘度调节剂及食品品质改良剂。塑料工业作增塑剂、脱膜剂;制革工业中作润滑剂;随着其衍生物的不断开发必开拓更多新的应用领域。(2)硬脂酸产品供需格局一、2008

6、年国内硬脂酸产销量对比二、2009年我国硬脂酸市场供需格局图中可以看出 ,硬脂酸产品产量供需格局呈逐年上涨态势。投资的必要性和经济意义目前,国内硬脂酸生产企业主要有益海公司10万吨/年、双马公司10万吨/年等,国内总产量约100万吨/年,国内用量120万吨左右,不足部分需从马来西亚进口。硬脂酸主要用于橡胶、塑料、化妆品等行业,是硬脂酸盐的主要原料,也是硬脂酸二三代衍生产品的必需原料 , 同时提高和壮大公司的整体规模和实力。1.5 研究工作概述1.5.1 研究工作概况 本报告重点研究的问题是工程技术方案的选择,采用国内外先进、成熟、可靠的生产工艺,设备选型合理并注重节能、减排、环保措施的实施,达

7、到“技术先进、经济合理、切合实际及安全适用”的设计标准,使项目实施后,企业取得较好的经济效益,并有明显的社会效益。1.6 研究成果 (1)、项目建设地点:九江市湖口县金沙湾工业园,九江力山环保科技有限公司厂区内 (2)、项目建设规模与产品方案a.主产品:5万吨/年一级硬脂酸b.副产品:精甘油0.28万吨/年,沥青0.266万吨/年,低碳脂肪酸0.0532万吨/年c.回收产品 :燃烧谷壳产生的废渣灰(0.192万吨/年)卖出作为白炭黑的主要原料;生产甘油的压滤渣泥,用于锅炉燃烧。(3)、技术方案、设备方案和工程方案采用低能耗工艺水解进口棕榈油得到粗棕榈酸; 蒸馏废水主要是真空泵的冷凝水,作为循环

8、水使用,通过冷却塔直接蒸发, 甜水通过蒸发变为蒸馏水直接回用 ;谷壳作为锅炉燃料生产蒸汽用于工艺生产; 谷壳灰直接卖出作为白炭黑的主要原料。(4)、主要原辅材料、燃料的供应方案 本项目所需的主要原料为自产2.1万吨/年硬脂酸+进口棕榈油3.5万吨/年运行模式,以确保原料的供应; 氢气:本工业园紧邻新康达化工公司有生产产生副产品氢气,可提供本公司硬脂酸生产用氢气。(5)、节能节水、劳动安全、卫生与消防本工程在节约用水,提高水回收率和重复利用率等方面采取了有效措施,生产用水经冷却后循环使用,生产废水经处理达标后,回收利用。该项目锅炉以谷壳为燃料,使废弃的资源得到有效利用。本项目采用国内外先进的工艺

9、技术生产,自动化程度高,将大大减轻操作工人的劳动强度,对车间操作环境和工人劳动安全卫生均有较大的改进。本项目主要生产车间加氢和蒸馏的火灾危险性为甲类,建筑物的耐火等级为二级。企业厂区总图布置、室内外消防设施均按有关规范要求设计。(6)、环境影响与综合利用评价本项目生产所产生的有害物质,如废水、废气、废渣均采取了有效的处理方案,尽可能把三废消除在生产过程中,保证环保工作与项目建设“三同时”,达到环保部门规定的排放要求。(7)、项目投入总资金及资金筹措本项目总资金16934.58万元,其中建设投资 10062.67 万元,流动资金6871.91万元。项目资金筹措方案为:项目总资金16934.58

10、万元,企业自筹资金12124.24 万元,流动资金银行借款4810.34万元。 (8)、经济效益和社会效益本项目具有良好的经济效益,年均销售收入 40073.66 万元,年均利润总额5356.95 万元,总投资收益率31.63% ,投资利税率 40.27% ,财务内部收益率(税后)29.02% ,全投资回收期4.83年(税后)。 (9)、社会效益节能减排是我国国民经济建设一项根本性政策,也是我国经济和技术战线的战略重点之一。 (10)、主要技术经济指标表1-1 主要技术经济指标表序号指标名称单位数量备注1生产规模1.1一级硬脂酸万吨/年51.2精甘油万吨/年万吨/年0.281.3沥青万吨/年万

11、吨/年0.2661.4低碳脂肪酸万吨/年0.05321.5谷壳灰万吨/年0.1922项目总资金万元16934.582.1建设投资万元10062.672.2建设期借款利息万元2.3流动资金万元6871.91其中:铺底流动资金万元2061.573投资指标3.1百元销售收入占用项目总资金元/百元销售收入42.23.2百元销售收入占用建设投资元/百元销售收入25.13.3百元销售收入占用流动资金元/百元销售收入17.1序号指标名称单位数量备注4工作制度4.1年工作日天/年3004.2日工作小时小时245项目定员人1506厂区总占地面积亩1107新增总建筑面积平方米239008年总成本万元33253.7

12、9平均值9年销售收入万元40073.56平均值10年增值税金及附加万元1704.86平均值11年利润总额万元5115.01平均值12全员劳动生产率万元/人年267.213借款偿还期年14投资回收期(税后)年4.8315投资利税率%40.2716资本金利润率%31.6417财务内部收益率(税后)%29.021.4 研究结论:硬脂酸属劳动密集型及资源性产业,项目所在地具有劳动力成本较低及原料丰富的优势。以自产硬脂酸及进口棕榈油为原料生产一级硬脂酸的生产技术成熟可靠,国内有较成熟的生产经验, “三废”方面,有成熟有效的治理措施。 利用国内现有的先进生产技术和原料供应上的优势,扩建年产5万吨一级硬脂酸

13、生产项目装置,产生规模效益,可降低工程投资和生产成本,提高企业经济效益,同时给社会带来了就业岗位。该项目的建设,有较好的经济效益和社会效益。 1.5 存在的主要问题和建议当前世界化工产品市场变化较大,应注意到同类企业既是仿效的榜样,又是竞争的对手。同时,建议企业要充分利用自身的优势和特点, 继续开发以是硬脂酸为原料的化工产品,增加是硬脂酸再加工效益,积极开拓市场,提高企业的经济效益。第二章、市场预测2.1 产品性质和用途2.1.1 产品品种、型号、规格、质量标准和用途硬脂酸,即十八烷酸,分子式C18H36O2,由油脂水解生产,主要用于生产硬脂酸盐。 工业品的硬脂酸呈白色或微黄色颗粒或块,为45

14、%硬脂酸与55%软脂酸的混合物,并含有少量油酸,略带脂肪气味。 工业品分一级(旧称三压,经过三次压榨)、二级(旧称二压,经过二次压榨)和三级(旧称一压,经过一次压榨或不经过压榨)。是以硬脂酸为主并含有软脂酸等的混合酸。一级和二级硬脂酸是带有光泽或含是晶粒的白色蜡状固体。三级硬脂酸是淡黄色蜡状固体。硬脂酸纯品为白色略带光泽的蜡状小片结晶体。熔点: 69.6 沸点:232(2.0kPa),自燃点:4443,相对密度:0.9408,折射率:14299,稳定性:360分解(另有资料称376.1),无毒,不溶于水,稍溶于冷乙醇。溶于丙酮、苯、乙醚、氯仿、四氯化碳、二氧化硫、三氯甲烷、热乙醇、甲苯、醋酸戊

15、酯等 , 在90-100下慢慢挥发。具有一般有机羧酸的化学通性。 包装储运:本品可用硬纸箱或编织袋内衬塑料袋包装 , 每箱(袋)净重25kg或50kg , 也可根据客户要求包装。贮存于阴凉、干燥、通风处,注意远离火源和氧化剂。按一般化学品规定贮运。执行标准:GB910388标准GB910388标准 指标名称计量量Y4Y8Y10凝固点52x5752x5752x57碘值g/100g2.04.08.0皂化值mgKOH/g206-211203-214193-220酸值mgKOH/g205-210202-212192-218水份% 0.20.20.3色泽HAZEN200400400用途 : 硬脂酸主要用

16、于生产硬脂酸盐:硬脂酸钠 硬脂酸镁 硬脂酸钙 硬脂酸铅 硬脂酸铝 硬脂酸镉 硬脂酸铁 硬脂酸钾还广泛用于制化妆品、塑料耐寒增塑剂、脱模剂、稳定剂、表面活性剂、橡胶硫化促进剂、防水剂、抛光剂、金属皂、金属矿物浮选剂、软化剂、医药品及其他有机化学品。另外,还可用作油溶性颜料的溶剂、蜡笔调滑剂、蜡纸打光剂、硬脂酸甘油脂的乳化剂等。目前公司已协议签约九江天盛化工有限公司和合肥佳通轮胎有限公司,其中九江天盛化工有限公司与本工业园紧邻,主要生产硬脂酸铅,年用硬脂酸2万吨酸 ,这样,省去运输成本 ,达到供销双赢的目的。合肥佳通轮胎,年用硬脂酸2万吨;周边地区湖北、南昌年用硬脂酸2万吨,产品销售市场旺盛。2.

17、2 国外市场分析我国棕榈油全部依赖进口,硬脂酸受棕榈油外盘变化影响很大,企业定价大都身不由己,可谓“月亮走我也走”; 东南亚拥有目前世界上最为廉价的油脂原料棕榈油,相对低廉的劳动力,使得该地区成为近年来油脂工业发展最为迅速的地区。马来西亚大自然和棕榈油化的扩建,使其成为继酸化学后拥有30万t以上油脂处理的工厂。春金集团在印度尼西亚新厂的建成,使东南亚脂肪酸产能有了很大的提高,而同期欧洲老的油化企业由于高成本高竞争力而日益趋弱,纷纷选择了限产停产。据报道,2005年底,欧洲关闭了两三家工厂,这使得东南亚成为世界油脂工业的中心。通过深入调查分析,形成甘油硬脂酸酯市场定位以及市场战略扩张策略:判断该

18、产品所在的细分市场,对中国甘油硬脂酸酯总体市场的需求总量和市场容量及前景做出判断;明确目标市场,对目标市场的用户、用途、产品特征、价位、用户需求及偏好进行分析;明确主要竞争对手,了解竞争对手的市场定位,产品特征、产品市场定价、营销模式、营销网络、营销手段等,并对竞争对手进行深入研究分析;提出市场定位及市场进入策略,对投入资金和配合要求提出可行性建议。12月16日讯随着岁末年初12月份的来临,2008年壮观的硬脂酸行情也将随之落下帷幕。纵观2008年国内硬脂酸行情走势,用“跌宕起伏,曲折见底”八个字形容再恰当不过。说其“跌宕起伏”是缘于硬脂酸行情走势很大程度上取决于上游原料棕榈油走势,我国棕榈油

19、全部依赖进口,硬脂酸受棕榈油外盘变化影响很大,企业定价大都身不由己,可谓“月亮走我也走”;说其“曲折见底”是缘于硬脂酸价格在随棕榈油外盘振荡的同时,亦有“飞流直下三千尺”的惨烈跌势。2009年硬脂酸在写下历史新高之后大幅下挫,尤其在十一长假之后,其价格跌势令人瞠目结舌。回顾一年行情走势,大致可分为三个时期:清淡平稳期(1-3月)、振荡冲高期(4-6月)、下跌期(7月以后),全年最高在11000元/吨,目前年内最低4500元/吨,全年波动幅度达到59.1%。第一时期:清淡平稳期。由于1-3月份棕榈油价格平稳运行,下游硬脂酸盐、PVC稳定剂等对其需求及时跟进,无明显起伏,故硬脂酸低位盘整,企业大多

20、维持80-90%开工率,基本维持低量库存,有足够的消化能力,市场交易有条不紊,整体看来风平浪静;第二时期:震荡冲高期。进入4月份后,受原油行情影响,棕榈油价格一路冲高,唤醒了处于半睡眠状态的硬脂酸市场,交投气氛陡然升温。当然期间也不乏由于原料上涨过猛导致的厂家控制开工,观望市场的局面,但这并没有阻挡硬脂酸前进的步伐。一路飞奔至全年最高价11000元/吨,市场人气大大提振;第三时期:疯狂下跌期。7月份后,马来和印尼棕榈油产量增长,而海外需求却日渐疲软,受“买涨不买跌”的心理因素影响,海外买家大多备货充足,棕榈油出口价格振荡下滑,硬脂酸也随之下滑。随着10月份美国经济危机的爆发,棕榈油价格飞速下滑

21、,下游需求萎靡不振,着实给硬脂酸市场当头一棒。价格从全年最高价11000元/吨直线下滑至全年最低价4500元/吨,企业纷纷停产、减产,市场一片残迹。本年度影响硬脂酸行情的主要因素有:1.棕榈油外盘走势。硬脂酸与棕榈油如影随形,我国棕榈油全部依靠进口的状况,使得硬脂酸价格随时牵动于棕榈油价格走势。2.奥运的影响。奥运会和残奥会的举办对硬脂酸行业也是影响颇深,直接导致企业运输受阻,开工不足,销售不畅。3.金融危机。金融危机的到来使得包括硬脂酸在内的化工行业几乎无一幸免,奥运的影响已使硬脂酸行业身受重伤,金融危机的猛烈袭击更是给其雪上加霜。第三章、建设规模与产品方案3.1 建设规模硬脂酸工业和其他化

22、学工业一样, 在国民经济中起着重要的作用,与人民生活有着密切的关系。随着国民经济的发展 , 硬脂酸的用途越来越广泛 , 它是橡胶、塑料、化妆品等行业的基本原料,是硬脂酸盐的主要原料 ,目前,国内硬脂酸生产企业主要有益海公司10万吨/年、双马公司10万吨/年等,国内总产量约100万吨/年,国内用量120万吨左右,不足部分基本是从马来西亚进口 , 根据市场调研和供求信息,同时结合原料供应及硬脂酸生产规模效应等因素确定本项目建设规模为 :(1)年产5万吨一级硬脂酸 , (2) 年产低碳脂肪酸0.0532万吨 (3) 年产沥青 0.266万吨 , 并对硬脂酸生产中产生的“三废”进行综合利用,从而达到变

23、废为宝,循环利用的目的,副产品有: (1) 年产精甘油 0.28万吨 (2) 年产谷壳灰 0.192万吨3.2 产品方案1、一级硬脂酸质量指标执行标准:GB910388标准GB910388标准指标名称计量Y4Y8Y10凝固点52x5752x5752x57碘值g/100g2.04.08.0皂化值mgKOH/g206-211203-214193-220酸值mgKOH/g205-210202-212192-218水份% 0.20.20.3色泽HAZEN200400400包装:25Kg塑料编织袋。2、低碳脂肪酸质量指标:黄色液体、30以下会凝固白色油状体,散装或桶装质量指标:酸值:200215 色泽:

24、黄红色液体 皂化值:205220 凝固点:30 碘值:50 分:0.53、沥青质量指标 :黑色稠状液体,散装或桶装质量指标:酸值:50 水分:0.1第四章、厂 址4.1厂址选择湖口县地处鄱阳湖入长江之口而得名,是赣北重镇,也是“江西水上北大门”,素有“江湖锁钥,三省通衢”之称。境内东临彭泽,南接都昌,西与星子、庐山相连,并与鄂东黄梅一依带水,北以长江为界与皖西宿松隔江相望。距九江市22公里,离省会南昌150公里,与南京、景德镇均有国道和高速相通,同时长江搭建了黄金水道,水陆交通十分便利。湖口金沙湾工业园是该县近几年重点发展的工业区域,进园落户外资企业有100余家,具有较好的外部环境和建设条件。

25、本项目建设地选择在湖口县金沙湾工业园九江力山环保科技有限公司厂区西侧,是由其外部环境和内在因素决定的。经过多方论证,充分证明投资选择此地具有科学性和合理性,是本项目选择的最佳场地。4.2 自然条件4.2.1 地形、地貌本项目位于湖口县城东北方8公里的金沙湾工业园区范围内、北临长江、东连牛湖国道、水陆交通十分便利、原始地貌为长江南岸的丘陵地貌,地形、地貌相对简单。4.2.2 气象水文资料湖口属于中亚热带温暖湿润季风气候区。具有四季分明、气候温和、雨量充沛、日照充裕、无霜期长的特点。春季冷暖交替,天气多变,汛期常有暴雨,盛夏酷热,秋季天高气爽,冬季较冷。年平均气温15.4-17.1,最热月7月,平

26、均气温28-29,最冷月1月,平均气温3-5,年极端最高温为29-42,年极端最低温-10-12。风向常年以东北风为主,年均风速为2.9米/秒,大风(风速15米/秒)天气很少,年均2.7天,静风占全年时间的19%。日照时数累年平均为2000小时,日照率达40%,累年无霜期在240-260天之间,年降水量1300-1600毫米。但时空分布不均,4月、7月雨季占全年降水量的45%。4.2.3 交通、运输和外部条件本技改扩能项目所在地位于湖口县城东北方八公里,北临长江边岸,东近牛湖公路,在九江力山环保科技有限公司西侧地理位置非常优越。拟建的扩能项目水陆畅通,建设所需各类建材都能方便的运到厂区内,厂区

27、内道路主干道11米,次道8米,车流通畅 ,且已完成了“三通一平”工程,符合建设要求。项目建设期间建材的供应、运输、市政设施等都无障碍运行,施工用水、用电都可以直接从原九江力山环保科技有限公司接入,满足项目建设需求。第五章、 技术方案、设备方案和工程方案5.1 硬脂酸技术方案及设备方案5.1.1 硬脂酸生产技术方案1、粗棕榈酸生产工艺流程图棕榈油氢化棕榈油 加氢 水解水解粗棕榈酸精馏浓缩压滤多效蒸发 精甘油2. 一级硬脂酸生产工艺流程图 自产硬脂酸水解粗棕榈酸脱水蒸馏低碳脂肪酸一级硬脂酸油沥青包装油造粒油 3. 一级硬脂酸生产工艺简述 公司现以废植物油为原料,年加工废植物油6万吨。主要产品有油酸

28、、硬脂酸、植物沥青、二聚酸、聚酰胺树脂等产品,其中硬脂酸产量2.1万吨。由于现在硬脂酸主要成分C16:0棕榈酸,质量等级低,价格不高,考虑提高产品附加值,利用现有硬脂酸产品进行深加工,生产一级硬脂酸。进口棕榈油3.5万吨通过加氢、水解后 , 得到主产品粗棕榈酸 ,自产硬脂酸2.1万吨不需要水解,直接溶解蒸馏 ,和水解后的进口棕榈酸混合蒸馏,得到一级硬脂酸产品5万吨。水解进口棕榈油的付产品通过精馏、浓缩、压滤、多效蒸发后 , 得到付产品精甘油0.28万吨。自产硬脂酸和水解后的进口棕榈酸混蒸后 , 得到一级硬脂酸成品5万吨 , 付产品沥青0.266万吨 , 低碳脂肪酸0.0532万吨。1024、物

29、料平衡表2.1万吨自产硬脂酸水解棕榈油氢化棕榈油 加氢 1 m3/吨 水解粗棕榈酸脱水3.5万吨 3.5万m3精馏3.5万吨X92%=3.22万吨 低碳脂肪酸5.32X1%=0.0532万吨蒸馏浓缩沥青一级硬脂酸油压滤造粒油多效蒸发 5.32万吨X5%=0.266万吨包装油精甘油 3.5万吨X8%=0.28万吨 5.32万吨X94%=5万吨5.主要原材料、动力及辅助材料消耗指标主要原材料、动力及辅助用品消耗指标表 表5-1名 称吨一级硬脂酸消耗指标备 注单 位数 量进口棕榈油吨0.7自产硬脂酸吨0.42包装袋只40包装桶只20水M30.35电KWh94谷壳吨0.645.1.2 一级硬脂酸生产设

30、备方案 1. 5万吨/年一级硬脂酸生产及配套工程主要设备一览表 主要设备一览表 表5-2序号设备名称规 格数量单位材质贮罐区1贮罐1000m33只3042贮罐500m34只3043贮罐300m34只3044贮罐150m34只3045贮罐冷却喷林及泡沫灭火设备1套加氢车间6氢化发生器5m3/n1套304水解装置7水解塔45m1400 5.0Mpa2台316L8预热器100m24台316L9换热器80m24台31610高压计量泵10T/n、1.0mpa4台11闪蒸脱水装置1套316甘油装置12甜水槽200m33台13预处贮罐100m33台14中转罐100m33台15压滤机50m33台16粗甘油罐1

31、00m33台17双效蒸发器300m32台18精甘油罐50m32台19循环泵4台IH50-65-25020计量泵3.5T/n 1.0mpa2台蒸馏装置21计量泵10T/n、1.0mpa12台30422预热器45m216台316L23闪蒸脱水器46002000、 6M212套316L24再沸器120M236台316L25再沸器86M226台316L26再沸器45M216台316L27薄膜蒸发塔180012000192台316L28低碳分馏塔10001200080台316L29循环泵IH125-100-3504台C1530中转罐120025003台30431冷凝器100M22台304造粒车间32造粒

32、装置1套31谷壳输送装置1套包装车间32包装设备1套33蒸馏锅炉10T/0.25mpa1台34导热油炉300万大卡1台35变配电间1间5.2 工程方案5.2.1 目组成表 表5-3工程类别工程(车间)名称规模备注1主要生产区 加氢车间3.5万吨/年 水解车间3.5万吨/年甘油车间0.28万吨/年蒸馏车间5.32万吨/年沥青车间0.266万吨/年造粒车间5万吨/年包装车间(含硬脂酸成品库)4800m2贮罐区6800m3谷壳输送装置3.2万吨/年谷壳库4800m22、辅助生产区蒸馏锅炉10T/0.25mpa(导热油炉)300万大卡配电间500m2门房24 m2X25.2.2 总图运输在总平面布置设

33、计中考虑到本项目的生产性质和特点,依据工艺流程合理,功能分区明确,交通运输顺畅及与老厂区的合理衔接的原则,按照现代工厂的最新理念进行建筑空间与环境的设计。在满足规范的前提下,建筑物尽量集中布置,空出面积进行绿化,使厂区建成后成为一个现代化花园式的工厂。本项目将整个厂区分为两个功能区。1、主要生产区主要生产区包括生产工艺区(设在厂区的西端) 和储罐区(设在厂区的中部,与原有的厂区相连接,并用通透式栅栏隔离)。2、辅助生产区该区包括蒸馏锅炉房和配电间(设在厂区的东北端)3、公用工程区本工程厂区设三个大门作为出入口,东南面大门作为成品及原料进出口,西南面大门为人员出入口,东侧厂门用于与老厂区相连,厂

34、区周围新设 1091 米长的围墙。为美化环境,文明生产,在厂区适当绿化种植花草树木,使其成为一个花园式的工厂。总平面主要技术经济指标表 表5-4序号项目单位数量备注1厂区用地面积平方米73333110亩2总建构筑物占地面积约平方米239003总建筑面积平方米239004道路面积平方米142405绿化面积平方米145196容积率0.337建筑系数%32.6%8绿化率%19.89围墙周长M10914、运输厂外运输量及运输方式 表5-5序号货物名称来处或去处运输量运输方式一运入1进口棕榈油国外35000(t/a)汽车2自产硬脂酸本厂21000(t/a)管道输送3包装袋国内200万只汽车4包装桶国内1

35、.1万只汽车5谷壳32000(t/a)汽车二运出1一级硬脂酸国内50000(t/a)汽车沥 青国内2660(t/a)汽车2低碳脂肪酸国内532(t/a)汽车3精甘油国内2800(t/a)汽车4谷壳灰1920(t/a)汽车三合计145912 本项目总的运输量145912t/a,其中运入88000t/a,运出57912t/a,委托社会车辆运输。厂内运输方式厂内运输利用叉车和推车。主要建(构)筑物的建筑特性和结构类型 表5-6序号建筑物名称底层平面尺寸(MxM)建筑面积(M2/栋)建筑高度(M)层数生产式储存物火灾危险等级耐火等级基础选型结构选型备注1加氢车间40x15600121甲类二条形框架2水

36、解车间60x301800121 丙类二条形框架3甘油车间60x301800121丙类二条形框架4蒸馏车间60x301800121甲类二条形框架5造粒车间60x201200121丙类二条形框架6配电间25x2050051丙类二条形框架7锅炉房50x301500121丙类二条形框架8谷壳输送装置50x301500121丙类二条形框架9储罐区54x66.736001丙类二条形10包装成品库96x504800121丙类二条形框架11谷壳库64x754800121丙类二条形砖混12门房6x4x2483.61二条形框架2栋5.3. 给排水设计(一)、设计依据1、建筑设计防火规范GB50016-20062、

37、建筑给水排水设计规范GB50015-20033、室外给水设计规范GB50013-20064、室外排水设计规范GB50014-2006(二)、设计内容 1、室内给水及排水系统2、室外给水系统3、室外排水系统(三)、生产,生活给水 1、水源:水源由市政供给。从市政供水环网上分别引入,水压、水量均能满足要求。2、用水量用水标准: 200L/人.日.最高日用水量:24T/d,最大时用水量2.5T/h。最高日生产用水量:56T/d,最大时用水量4.67T/h。绿化和未预计用水量:12T/d,最高日全厂用水量:92T/d3 . 给水系统 生活生产给水系统, 采用水管DN80; 均呈支状布置。管道埋地敷设 。 4.供水方式:利用市政给水管网供水。(四)、消防给水详消防章节(五)、排水1. 生活污水量:最高日排污量约19.20T/d。2生活污水排放:室内生活污、废水合流汇总,经化粪池处理后直接排入原厂区污水处理站.3.生产废水量:最高日排水量约28.0T/d。4.生产废水排放:直接排入原厂区污水处理站 排水管均采用UPC管,管道埋地敷设 。 (六)、
