汽车综合性能检测站建设及场地设施要求.pdf

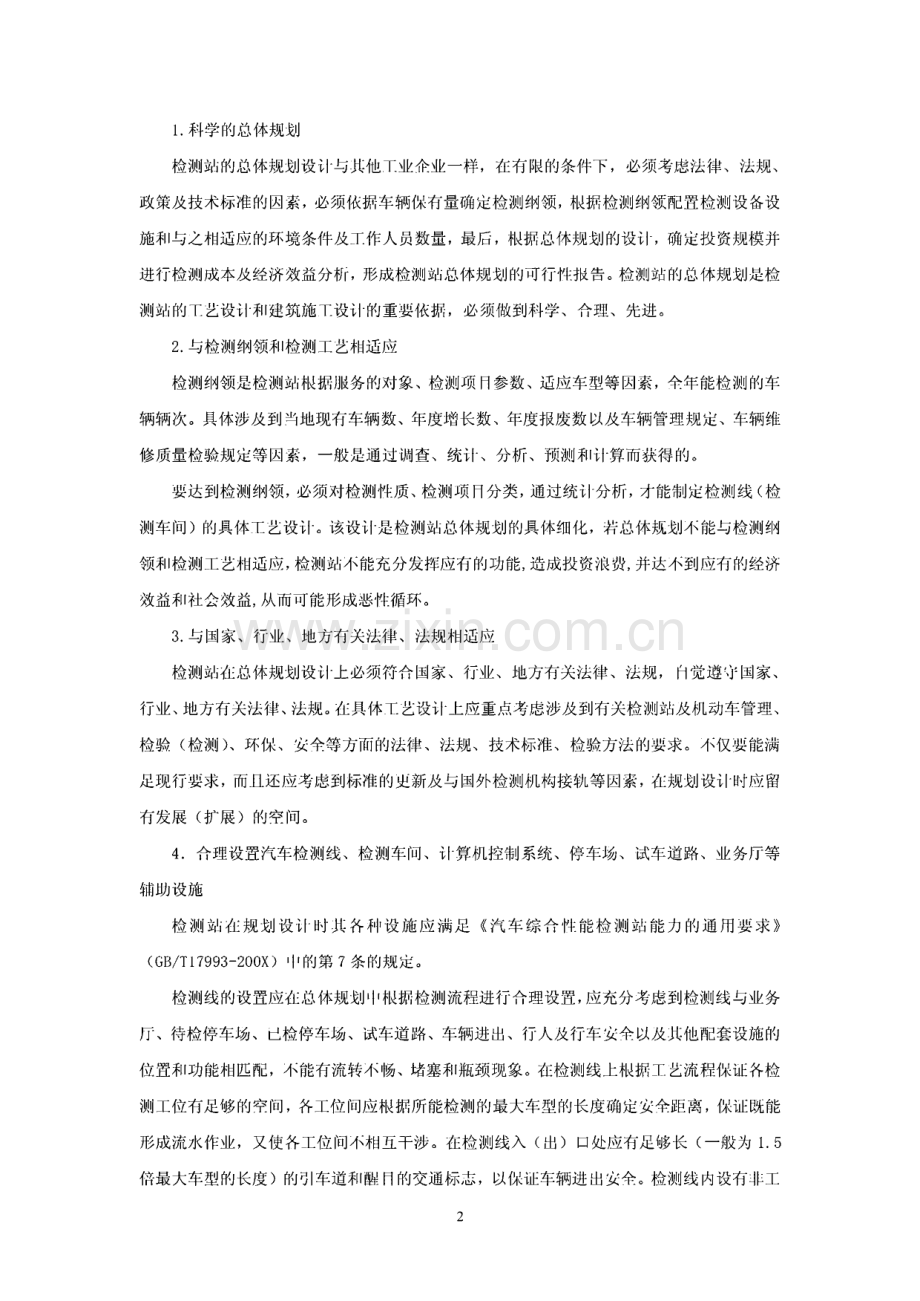

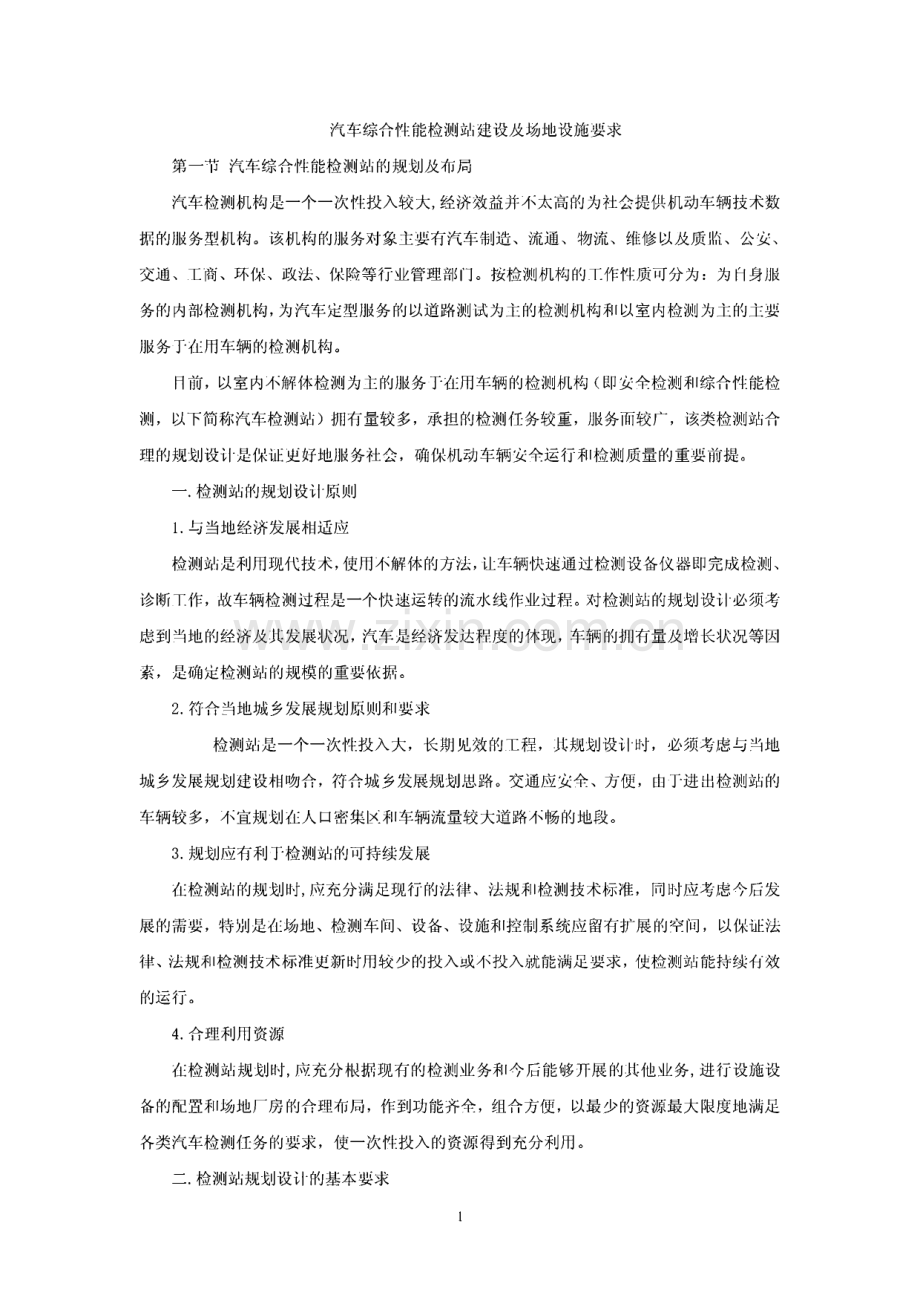

汽车综合性能检测站建设及场地设施要求第一节汽车综合性能检测站的规划及布局汽车检测机构是一个一次性投入较大,经济效益并不太高的为社会提供机动车辆技术数 据的服务型机构。该机构的服务对象主要有汽车制造、流通、物流、维修以及质监、公安、交通、工商、环保、政法、保险等行业管理部门。按检测机构的工作性质可分为：为自身服 务的内部检测机构，为汽车定型服务的以道路测试为主的检测机构和以室内检测为主的主要 服务于在用车辆的检测机构。目前，以室内不解体检测为主的服务于在用车辆的检测机构（即安全检测和综合性能检 测，以下简称汽车检测站）拥有量较多，承担的检测任务较重，服务面较广，该类检测站合 理的规划设计是保证更好地服务社会，确保机动车辆安全运行利检测质量的重要前提。一.检测站的规划设计原则1.与当地经济发展相适应检测站是利用现代技术,使用不解体的方法,让车辆快速通过检测设备仪器即完成检测、诊断工作，故车辆检测过程是一个快速运转的流水线作业过程。对检测站的规划设计必须考 虑到当地的经济及其发展状况，汽车是经济发达程度的体现，车辆的拥有量及增长状况等因 素，是确定检测站的规模的重要依据。2.符合当地城乡发展规划原则和要求检测站是一个一次性投入大，长期见效的工程，其规划设计时，必须考虑与当地 城乡发展规划建设相吻合，符合城乡发展规划思路。交通应安全、方便，由于进出检测站的 车辆较多，不宜规划在人口密集区和车辆流量较大道路不畅的地段。3.规划应有利于检测站的可持续发展在检测站的规划时，应充分满足现行的法律、法规和检测技术标准，同时应考虑今后发 展的需要，特别是在场地、检测车间、设备、设施和控制系统应留有扩展的空间，以保证法 律、法规和检测技术标准更新时用较少的投入或不投入就能满足要求，使检测站能持续有效 的运行。4.合理利用资源在检测站规划时,应充分根据现有的检测业务和今后能够开展的其他业务，进行设施设 备的配置和场地厂房的合理布局，作到功能齐全，组合方便，以最少的资源最大限度地满足 各类汽车检测任务的要求，使一次性投入的资源得到充分利用。二.检测站规划设计的基本要求11.科学的总体规划检测站的总体规划设计与其他工业企业一样，在有限的条件下，必须考虑法律、法规、政策及技术标准的因素，必须依据车辆保有量确定检测纲领，根据检测纲领配置检测设备设 施和与之相适应的环境条件及工作人员数量，最后，根据总体规划的设计，确定投资规模并 进行检测成本及经济效益分析，形成检测站总体规划的可行性报告。检测站的总体规划是检 测站的工艺设计和建筑施工设计的重要依据，必须做到科学、合理、先进。2.与检测纲领和检测工艺相适应检测纲领是检测站根据服务的对象、检测项目参数、适应车型等因素，全年能检测的车 辆辆次。具体涉及到当地现有车辆数、年度增长数、年度报废数以及车辆管理规定、车辆维 修质量检验规定等因素，一般是通过调查、统计、分析、预测和计算而获得的。要达到检测纲领，必须对检测性质、检测项El分类，通过统计分析，才能制定检测线（检 测车间）的具体工艺设计。该设计是检测站总体规划的具体细化，若总体规划不能与检测纲 领和检测工艺相适应，检测站不能充分发挥应有的功能,造成投资浪费，并达不到应有的经济 效益和社会效益,从而可能形成恶性循环。3.与国家、行业、地方有关法律、法规相适应检测站在总体规划设计上必须符合国家、行业、地方有关法律、法规，自觉遵守国家、行业、地方有关法律、法规。在具体工艺设计上应重点考虑涉及到有关检测站及机动车管理、检验（检测）、环保、安全等方面的法律、法规、技术标准、检验方法的要求。不仅要能满 足现行要求，而且还应考虑到标准的更新及与国外检测机构接轨等因素，在规划设计时应留 有发展（扩展）的空间。4.合理设置汽车检测线、检测车间、计算机控制系统、停车场、试车道路、业务厅等 辅助设施检测站在规划设计时其各种设施应满足汽车综合性能检测站能力的通用要求（GB/T17993-200X）中的第7条的规定。检测线的设置应在总体规划中根据检测流程进行合理设置，应充分考虑到检测线与业务 厅、待检停车场、已检停车场、试车道路、车辆进出、行人及行车安全以及其他配套设施的 位置和功能相匹配，不能有流转不畅、堵塞和瓶颈现象。在检测线上根据工艺流程保证各检 测工位有足够的空间，各工位间应根据所能检测的最大车型的长度确定安全距离，保证既能 形成流水作业，又使各工位间不相互干涉。在检测线入（出）口处应有足够长（一般为1.5 倍最大车型的长度）的引车道和醒目的交通标志，以保证车辆进出安全。检测线内设有非工 2作人员行走区域，并有安全防护装置，以保证检测工作的安全进行。同时，还应考虑检测站 功能的扩展和发展的需要，应留有相应的位置。检测车间的设计首先应根据检测站承担的检测项目及车辆保有量和执行的技术标准来 决定检测线的条数和长度。H前，一般有单条、双条及二条（多条）检测线布:置方式。具体 为安全线+综合诊断线、综合线+诊断线、安全线+综合线+诊断线等方式，也可按车型分别设 置大车线和小车线。考虑检测项1=1的多少、检测工位数量和检测车辆的长度尺寸来决定车间 的长度及宽度（一般为五工位，单条线时，80 x7m）。考虑到车间内的噪音、空气污染及车辆通行高度，合理确定车间高度。车间内的废气污 染，在车间布置时应了解当地的风向和风力等气象资料，车间的进口应与风向逆向，对废气 排放较重的工位置于进口处，同时在车间两侧增设自然通风装置，这样既减少了车间内的废 气污染，保证了空气流通，同时节约了强制通风的动力能源，减少了因采用强制通风带来的 噪音污染，使检测车间的卫生指标达到工业企业设计卫生标准（GBZ1）的要求。根据检测站所处的地理位置合理设计车间的采光面积和保暖面积，满足建筑采光设计 标准（GB/T50033）和工业企业照明设计标准（GB50034）的要求，以保证检测车间的光 照和温湿度，使检测环境条件符合技术标准要求，以延长设备设施的使用寿命。同时，检测 车间在检测站所处的位置应略高于其他设施，以保证车间排水畅通。检测车间地面一般采用彩色磨石地面，以保证车间的美观和整洁，其纵、横向坡度在全 长和任意10m长范围内应不大于1.0%,平整度应不大于3.0%。,在汽车制动检验台前后相应距 离内，地面附着系数不低于0.7o在进行车间动力能源设计时应满足通用用电设备配电设 计规范（GB50055）的要求，车间需要供给电源、气源和水源，一般采用电缆沟布置，为保 证施工、检查和维修的方便，电缆沟采用分层设计（即水路、气路、强电、弱电由下至上分 层设置）。汽车检测线的控制操作模式发展经历了三个阶段，即人工手动控制阶段、计算机半自动 控制阶段和计算机全自动控制阶段。目前，许多已采用了计算机全自动控制方式，这种方式 又可分为集中式控制和分布式控制。无论采用哪种方式，计算机控制系统是检测站的核心，是检测站先进性、科学性和可靠性的体现。在进行规划设计时计算机控制系统应满足汽车 检测站计算机控制系统技术规范（JT/T478）的要求，同时应考虑计算机控制系统的信息快 捷录入能力；检测线各工位灵活调度能力；工位控制和数据采集的稳定能力；工位检定/校 准的方便能力；检测数据信息的储存、查询、输出、复现和数据修改能力；检测财务处理能 力；检测标准方法更新的修改能力；计算机控制系统可扩展能力等。3在规划设计检测站的停车场地时应根据检测工艺流程、检测节拍和日检测数量进行综合 考虑。按照汽车综合性能检测站能力通用要求(GB/T17993-200X)的要求，检测站应设 置有停车场，停车场面积应与检测能力相适应，不允许与检测场地、试车道路和行车道路等 设施共用。停车场地一般分为待检停车区和已检停车区，应有明显的标识加以区分和分开设 置。进检车辆、待检车辆和已检车辆的行驶路线应符合检测工艺流程，不能有相互交叉和碰 头现象，以保证检测车辆行进有序，安全行驶。综合考虑已检停车区的面积一般为检测线能 同时检测车辆(按检测线设计能通过的最大型车辆计算)数量的1.5-2.5倍即可。待检停车 区的面积一般为检测线能同时检测车辆(按检测线设计能通过的最大型车辆计算)数量的 3-4倍即可。若检测站通行能力强，且日检测数量较多时，可在已检停车区、待检停车区设 置专职人员对车辆进行指挥和调度，以充分保证场内车辆安全、有序，从而确保检测线高效 运行。检测用业务大厅的规划设计一般采用与检测车间成“T”形或“L”形的设置。业务大厅 应宽敞、明亮，其面积应根据检测工位数、停车场能容纳的车辆数及试车道的车辆数的总和 所带来的客户人数(按2-3人/车计)乘上客户所需活动面积再加上业务大厅内各种设施所 需的配套面积来设计。大厅内的业务办理台布局和色调应给客户一种亲近感，充分体现“以 客户为关注焦点”的人性化服务理念。大厅墙上应设置检测站的检测工作程序、员工工作守 则、服务质量承诺、检测收费标准以及其他信息资料。同时，在大厅内设置上线车辆检测动 态显示装置，增加检测工作的透明度，以充分展示检测的公正性。检测站的辅助设施是为车辆检测提供服务和保障的各种设施的总称。一般包括检测所需 的能源供给设施，办公设施，职工休息生活设施以及车辆调修设施等。在规划设计时在充分 满足其功能的前提下，应相对分隔，以保证安全生产。虽然，检测站没有高大建筑，但站内强电、弱电分布复杂，而检测站是一个向社会提供 公正检测数据的技术服务机构，人身安全、财产安全、检测数据安全是正常开展检测业务的 保障，在规划设计时对各种设施必须采取有效的防雷、防静电措施，满足建筑物防雷设施 规范(GB50057)的要求。检测站的能源消耗为电能，虽然电能消耗不大，但检测用电设备较多，且为了保证站内 美观，各种线路一般都铺设在地下和走暗线，在规划设计时必须满足通用用电设备配电设 计规范(GB50055)o由于检测站的控制系统多使用计算机控制，为保证其控制可靠有效，数据信息不会因突然停电而丢失，应配置不间断电源，在条件许可下，应配置发电设备，以 保证检测工作在任何情况下都能正常开展。45.消防设施、环境绿化符合相关规定检测站的设备多，机动车辆多，在进行规划设计时应严格按照国家、行业、地方有关消 防条例、法规的规定执行。应设有消防通道、消防栓，根据仪器设备的分类配置足够的灭火 器材，根据检测站规模的大小设置专(兼)职安全人员，定期(或不定期)检查消防设施和 宣传消防知识，保证安全生产。由于检测站的功能在逐步增加，检测站的规模也在不断扩大，美化环境，营造良好的工 作氛围也是检测站规划设计必须考虑的。美化环境，设置应有的绿化面积应符合当地的规划，满足当地的要求。一般可采取在各工作间区域设置矮小绿化带以示隔离，在检测车间及试车 道路周围设置能吸收有害气体的绿色植物，既美化了环境，有降低了污染，使检测站环境卫 生符合工业企业设计卫生标准(GBZ1)的要求。6.试车道路的要求按照汽车综合性能检测站能力通用要求(GB/T17993-200X)的要求，试车道路的承 载能力应满足受检车的轴荷需要，试车道路应符合汽车道路试验方法通则(GB/T12534)及机动车运行安全技术条件(GB7258)等标准的要求。检测站在规划设计时应从场地的 长度，试车安全等方面考虑。首先，应根据检测站检测项目确定站内需进行道路试验的参数；再根据确定的参数考虑试车道的长度和宽度，且宽度不小于8m。从安全角度考虑，一般试车 道路设置在检测车间后面，试车方向最好与检测线车辆行进方向一致。同时，在试车道进出 口区域应有明显的警示标志，防止非工作人员和非试车车辆自行进入，以免引起安全事故。在试车道路设计时应根据检测站所能检测车辆的最大轴荷确定道路的承载能力，应保证试验 车道路为平坦、硬实、清洁、干燥且轮胎与地面间的附着系数不小于0.7的水泥或沥青路 面，口试车道路的纵、横向坡度在0.1%以内。三.案例分析根据汽车综合性能检测站能力的通用要求(GB/T17993-200X),模拟规划设计了一个 汽车检测站总规划图(如图6-1)o在规划设计中检测站设置有检测车间、办证(办公)大厅、待检停车场、已检停车场、外观检视车间、试车道路、驻车坡道、淋雨试验台、转弯试验场、附属设施、调修车间及调 修停车场等设施。规划图体现了以下特点：1.总体规划各种设施的布局是以办证大厅为中心。办证大厅与检测车间呈倒“L”形，这样布局可以将检测区域与辅助区域分开，再设置车辆进出站两道大门，使进入检测站的车 辆有序行驶，检测流程清爽明朗。52.根据当地的车辆保有量和今后的发展趋势,设计检测纲领为50000辆次/年，检测站所 需占地面积为20000m；其中建筑面积3180m2,停车场面积3712 m试车道面积2840 m绿 化面积3480 m2 o3.根据检测纲领，按检测车辆长度12m计，车间内设置大车线（5工位）、小车线（6 工位）及诊断线（3工位）共14个检测工位，并考虑车间与周围建筑物的匹配，所需车间 尺寸为80 x22x10m。在车间进口处设置汽车废气、动力性、经济性检测工位，减少了车间内 的废气和噪音污染。在距车间进口 18 m处设置两道侧门，二级维护及安全检测车辆从侧门 进入，提高了检测效率，保证了该站能从事营运车辆技术等级检测、车辆维修检测、安全检 测及接受交通、公安、环保、商检、计量、保险和司法机关等部门、机构的委托项目的检测。4.在总体规划中按检测车辆长度12m宽度4m计算，检测车辆流程按图中箭头所示，使 车辆在站内任何一个区域内都能安全畅通行驶，不会发生调头、会车和检测工作相互干涉现 象。5.停车场分为待检、已检和调修三类，以办证大厅为分隔线，使各类车辆停放有序，不 会发生混乱。各类停车场面积由检测纲领决定，保证了检测的有序进行，不会发生拥堵和瓶 颈现象。6.试车道路设置在车间后面，口试车方向与室内检测方向一致，不会出现交叉和会车现 象，同时在试车道路尽头设置驻车坡道，保证了试车安全。7.水、电、气等辅助设施集中设置在一起便于管理，且远离工作区域，有利于安全，减 小了噪音污染。8.在待检停车场与车间处设置人行通道和消防通道，既保证了车间的消防安全，又使车 辆与行人分道行进,确保了行人安全。9.设置调修车间以方便客户，调修车间采用计算机管理,且与办证大厅联网，使调修与复 检一次完成,提高检测效率。10.在检测站中心地带设置大型绿化带,将车间出口与待检停车场分开,进一步增加了行 人与车辆的安全。同时，美化了站内的环境，可在绿化带内设置检测站的形象标志，反映企 业文化和企业精神。站内四周设置绿化带，使绿化面积站总规划面积的17.4%,营造了一个 绿色环保的服务社会的现代化的汽车综合性能检测站。11.总体规划遵循相关的法律、法规、标准，与当规划、经济相协调，同时又满足了检 测功能要求。第二节工艺设计6一.工艺设计的基本要求和主要内容1.基本要求汽车检测是要在不解体条件下测试动力性、经济性、安全性、可靠性、环境污染等 项目、参数和故障诊断。依据国家、行业管理有关法律法规和标准的规定，汽车检测项目和参数分属汽车产 品、综合性能、安全性能、环境保护、汽车维修产品、汽车零部件产品、汽车进出口商品等 检测。工艺设计是要根据检测站的设计任务书和可行性报告所确立的产业方向，根据国家 现有政策、法律、法规的要求，合理进行总体规划、工艺布局，根据业务方向确立工艺路线，配置设备设施和人员，计算机网络、生产纲领、投资预算和经济分析，环境和安全评价以及 水、电、气资源论证等。汽车检测是一个较为特殊的行业，是属为社会提供技术服务的中介机构，既有服务 性质，又有生产性质，其产品是检测的数据和实验报告，因此检测工艺既要合理配置资源，又要以充分的资源保证国家有关法律、法规、标准的贯彻，同时在保证检测数据准确、可靠 的条件下追求检测的效率的提高。特别是汽车检测技术的发展，检测的信息化、网络化、自 动化已广泛运用，所以汽车检测站在工艺设计时要充分利用成熟的现代技术，保证检测数据 的准确、可靠，检测过程的有序和高效。(1)符合国家产业政策和有关法律法规要求汽车检测站的建设要符合国家产业政策，因为汽车检测涉及汽车制造、改装及改造、道路运输、汽车维修、运行安全、环境保护、保险、进出口商品、汽车商品交易、交通事故处置、旧车市场交易等诸多领域，而这些领域都是当地经济发展及 产业政策的实际体现。在投资分析、总体规划、确定检测规模、纲领时，要充分论证，不能 脱离实际，盲目扩大规模和检测纲领，不然将会导致资源的浪费。汽车检测涉及的行业多，依据和执行的法律、法规、标准也多。是一个较为复杂的 领域。目前汽车检测以其所承担的检测任务，其管理分属于国家经贸部门、公安部门、交通 部门、技术监督部门、环保部门、农业部门、城建部门、进出口商品检验部门、保险公司及 工商部门等。各部门在汽车检测方面都制定有相应的法律和法规，也有相应的检测标准，这 是检测站工艺设计的重要依据。因此，在检测站的工艺设计时要依据各部门的要求，综合分 析，使之能有效的贯彻有关规定和标准。这就要求合理确定检测项目、参数、配置设备设施 并进行工艺流程设计。7(2)符合检测站项目建议书和可行性报告要求检测站的建设是一个投资项目，一般要经过立项、可行性研究阶段，而且形成文件,这是经专家论证和有关部门审查、批准的法律性文件，这是进行工艺设计的依据。工艺设计时，要依据项目建议书和可行性报告所确立的服务方向、投资规模、市场 趋势来合理配置资源。遵循这些依据，在工艺设计上具体体现就是依据有关标准确定检测项 目、参数，布置工艺流程，配置设备设施、人员和其它资源，确定检测纲等。(3)先进性先进性体现在合理的工艺布局，新技术、新工艺、新材料的运用。如配置国内外先 进的检测设备、设施，执行各种标准的适应性，信息、网络、计算机控制技术的运用，机构、质量体系的先进性，检测数据的可靠性和稳定性，检测数据与国际接轨的可行性，安全和环 境保护的符合性等。(4)可行性工艺设计一定要结合实际，场地、车间、设备设施、工艺流程等要适用，不能好大求全 浪费资源和重复投资。要将别人成熟经验与本站实际结合。既要符合标准要求，又要使各种 资源得到充分利用。特别是设备设施、车间工艺，要根据确定的检测项目和参数来确定，项 目参数又由服务对象来确定。所以配置的设备设施尤为重要，若性能达不到要求，或运行不 可靠和稳定，将不可能实施所规定的检测项目和参数。工艺布局不合理，不但影响检测效率,也影响检测数据的稳定。(5)前瞻性工艺设计要适应国家有关政策、法律、法规变化的需要，要适应检测标准的更新和 变化。也就是工艺灵活、项目参数的增减要留有空间，技术手段要能随时更新，这样才能适 应形势发展的要求。2.工艺设计的主要内容(1)设计依据一般是指设计任务书、可行性研究报告、有关部门的批准文件及有关标准等。(2)国内外检测技术发展动态了解国内外检测技术情况，为在设计中采用先进的检测技术、配置设备设施、标 准创造条件。(3)市场情况和任务来源通过市场调研了解本地汽车检测站发展动态，明确任务来源，特别是服务于哪些部 8门等，这便于在设计中选择工艺路线，制定检测纲领，确定投资规模，经济预测等。(4)确定检测项目参数检测项目参数要由服务对象来确定，要看承担的检测任务，如产品质量检验、安全 性能检测、综合性能检测、汽车维修质量检测、环境保护检测及其它有关部门或机构的委托 检测等，其要求检测的项目参数有所区别，因此其投资规模、设备设施、工艺配置、工艺路 线、机构、人员、管理等都有所区别。(5)总规划图和车间工艺布局图总规划图要求如第一节所述。车间工艺布局图包括车间空间的设计、工位设置、设备的布局、水、电、气管线的 布局、通风、照明、检测过程指挥系统、排污、排水等。(6)检测工艺路线的设计检测工艺路线是指检测车辆从进站到出站的全过程作业流程、顺序，其设计内容一 般包括车辆流程、工位设置、设备设施的组合、检测节拍及时间、检测的项目和参数、人员 配置、数据采集和处理、报告的生成、检测纲领等。(7)检测纲领的确定检测纲领是指年检测车辆数。它取决于服务范围、检测的项目参数、设备设施的配 置、工艺路线、人员情况及管理等诸多因素。(8)组织机构和人员配置组织机构方面，要确定机构的法律地位，部门的设置，主要岗位人员的条件，岗位 的职能分配等。人员配置要有对人员数量、素质、相应技术能力等方面要求。(9)水、电、气对水、电、气要进行用量核算，提出设备设施配置的要求。供水系统如生产用水、生活用水、消防用水等；电气系统，如变压器、配电器、动力系 统、照明系统、停电应急系统、防雷和防防静电措施等；供气系统要求如压气机的选择、压 力、确定用气点及用量等。(10)投资预算投资预算按国家有关政策进行。对汽车检测站，一般有土地使用费(包括征地时按 政策规定的各种补贴)、基本建设费(设计费、场地整治、房屋建设、停车场及道路、绿化、水、电、气)、检测设备设施、按政策规定的各种税费、银行利息及其它费用组成。9（11）经济核算经济核算主要是成本构成和分析，投资效益预测，投资风险的规避和投资可行性的 论述等。（12）可行性结论最后对工艺设计的可行性作出结论。要从国家有关政策、法律、法规、标准的要求 的符合性、适应性；技术手段、工艺条件；机构、人员、管理；投资及经济分析；环境及安 全措施等主要方面进行总结。二.检测项目和参数的确定检测项目和参数的确定依据是有关检测标准。依据中华人民共和国国家标准汽车综合性能检测站能力的通用要求GB/T 17993-200X检测项目和参数有：A.1车辆唯一性确认（12个项目）；A.2整车装备完整性基 本检验（22项目）；A.3发动机性能检测（17项目）；A.4使用可靠性基本检验（5项目33个 参数）；A.5动力性检测（4个项目或参数）；A.6燃油经济性（一个项目或参数）；A.7整车滑行 性能（三个项目或参数）；A.8噪声控制（4个项目和参数）；A.9车速表、里程表核准检测（二 个项目或参数）；A.10制动性能检测（16个项目或参数）；A.11转向操纵性检测（6个项目 14个参数）；A.12前照灯检测（5个项目或参数）；A.13排放污染检测（2个项目，点燃式 发动机3种方法3个参数；压燃式发动机2种方法各一个参数）；A.14悬架特性检测（5个 项目或参数）；A.15客车防雨密封性检测（1个项目或参数）。根据服务对象不同检测的内容不相同，检测所依据的标准不同，其检测的参数和项 目也有所不同。如汽车产品质量检验、汽车产品的3c认证检验、汽车定型试验、汽车安全 检测、汽车进出口商品检验、汽车环境保护检验、汽车维护修理质量检验、汽车综合性能检 验等都有不同的标准要求，其检验项目和参数各有不同。在工艺设计时，要根据所承担的检 测任务，依据有关标准综合分析、合理确定检测项目和参数。三.检测设备设施的确定1.外部支持服务和供应评价、选择检测设备设施是影响检测质量的主要因素之一，因此为了保证检测工作的质量和信誉（置信度），检测站应限定使用有充分质量保证的外部支持服务 和供应，这是一个原则。如果外部支持服务或供应无独立质量保证（即无第三方质量体系保 证或无第三方产品质量保证的），那么仪器、设备、设施、材料、服务质量无法控制，将直 接影响检测质量。10在评价外部服务和供应商时，首先对检测设备设施要有明确的、完整的要求，然后 评价供应商的资质、产品许可证、产品质量、售后服务状况、产品性能价格比、满足检测参 数和标准要求的功能及精度（或不确定度）等。在工艺设计中，虽然不直接对供应商进行评价、选择，但要对检测设备设施提出明 确、完整要求，为今后这方面工作奠定基础。2.确定检测设备设施的依据确定检测设备设施要依据有关标准。对于汽车综合性能检测站，在确定设备设施时 要依据GB/T 17993-200X汽车综合性能检测站能力的通用要求、GB18565-2001营运车 辆综合性能要求和检验方法、GB/T 15746.1-1995汽车修理质量评定标准 整车大修、GB/T 18344-2001汽车维护、检测、诊断技术规范、GB7258-2004机动车运行安全技术 条件、JT/T198-2004营运车辆技术等级划分和评定要求等。如果要承担其它方面检测任务，如汽车产品质量检验、汽车产品3c认证检验、汽 车环境保护检验、汽车商品检验等还应参照这些检验的有关标准配置相应设备设施。3.检测设备的配置检测设备设施配置的原则：覆盖所承担检测任务所依据标准的全部项目和参数；设备设 施符合标准要求的功能、范围、精度（或不确定度）；性能稳定；检测数据具有溯源性；有 良好的性价比；有生产许可证明等。以下就汽车综合性能检测站所承担任务不同，按有关标准应配置的设备设施列表说 明。（表 6-1）。11表6-1设备设施配置表序号设备名称检测项H或参数执行标准代号主要技术要求（测量范围分辨力/准确度等级或允许误差）数量11.发动机 综合性能 检测仪2.气缸压 力表3.润滑油 质分析仪发动机技术性能检测1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.GB/T18344-20011.发动机综合性能检 测仪符合符合 JT/T503 和 JJG（交 通）013规定2气缸压力表0-50Mpa10 kpa2%3.润滑油质分析仪0-100.01%0.1%按实际21.汽车底盘测功机2.大气压力表3.温度计4.湿度计整车 动力性检 测1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.JT/T198-20041.底盘测功机符合符合 JJG445 和 JJG653 规定2.大气压力表80-170kpa0.Ikpa符合气象测试仪要求3.温度计-50-+100C1C符合气象测试仪要求4.湿度计0-100%按实际122%符合气象测试仪要求31.汽车底 盘测功机2.非接触 式五轮仪（可选配）3.油耗计燃油经济性检 测1.GB/T17993-200 X2.GB18565-20013.GB/T15746.1-19954.JT/T198-20041.底盘测功机符合符 合 JJG445 和 JJG653 规定2.五轮仪符合 JJG（交通）009规定3.油耗计符合JJG（交通）009规定按实际41.汽车底 盘测功机（宜选配惯 性模拟装 置）2.拉力计整车滑行性能检测1.GB/T17993-200 X2.GB18565-20013.GB/T15746.1-19951.符合JJG445和JJG653规定2.拉力计0-10Kn10N2级或2%按实际5声级计噪声控制检测1.GB/T17993-200 X表A.8（1、2、3场地检测或道路试验；4仪器程控测试）2.GB18565-20013.GB/T15746.1-19954.JT/T198-2004符合JJG188规定按实际1361.汽 车车速表 检验台2.汽 车底盘测 功机1.车速表示值误差2.里程表示值误差1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.JT/T198-20041.符合 GB/T13563 和JJG909规定2.符合JJG1445和JJG653规定按实际7制动性能检测轮（轴）重仪（选配）1.轴（轮）重量2.整备质量变化率1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.JT/T198-2004符合JJG907规定按实际滚筒反力 式或平板 式制动检 验台3.制动力4.前轴和 整车制动 力因素5.制动力 平衡因素6.车轮阴 滞力因素7.驻车制 动力8.制动协 调时间9.制动力 特性曲线1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.GB/T18344-2001滚筒反力式符合GB/T13564 和JJG906规定平板式制动检验台符合 GB/T11798.9 规定按实际14制动10.轮产生1.GB/T17993-200X符合 JJG（交按踏板力计最大制动 力时的踏 板力2.GB18565-20013.GB/T15746.1-19954.JT/T198-2004通）008规定实际驻车11.产生最1.GB/T17993-200X0-lkN按制动操纵力计大制动力时的操纵力2.GB18565-20013.GB/T15746.1-19954.JT/T198-20045N3.0%实际标准坡道12.驻车制动1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.JT/T198-200420%和15%,坡道长度与被检车型相适应按实际IP.接13.制1.GB/T17993-200X符合JJG（汽车）02规按触式速度 计或五轮仪动距离2.GB18565-20013.GB/T15746.1-19954.JT/T198-2000定实际制动14.制1.GB/T17993-200X时间：按性能测试仪动减速度2.GB18565-20013.GB/T15746.1-19954.JT/T198-2004O-lOs0.01s1%减速度：0.9.8m/s0.01m/s22%0.05m/s2实际15标准试车道路15.制动跑偏量1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.JT/T198-2004应符合GB7258的规定按实际9.ABS防抱制动 检验台（选 配）16.ABS防抱制动性能1.GB/T17993-200X2.GB18565-2001应符合JT/T510的规定按实际8转向操纵性检测道路 试验人工 检验1.转 向自动回 正力1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-1995按实际转向盘转向力-角仪2.转向盘自由 转动量1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.JT/T198-2004符合 JJG（交通）007的规定按实际3.转 向盘操纵 力1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-1995按实际转向轮转仪4.转向轮最大转角1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-1995左、右各500.11按实际侧滑检验台5.转 向轮侧滑 量1.GB/T17993-200 X2.GB18565-20013.GB/T15746.1-19954.JT/T198-2004符合JT/T507和JJG908的规定按实际16前轮 定位仪或 四轮定位 仪（均可选 配）6.车 轮定位1.GB/T17993-200X2.GB18565-2001GB/T15746.1-19954.GB/T18344-2001前轮定位仪符合JT/T504的规定四轮定位仪符合JT/T505的规定按实际9前照前照1.GB/T17993-200X应符合JT/T508按实际灯检测仪灯性能检2.GB18565-2001和JJG745的规定测3.GB/T15746.1-19954.GB/T18344-20015.JT/T198-2004101.排气分1.点燃式1.GB/T17993-200X排气分析仪应符按实际析仪发动机2.GB18565-2001合 JT/T386 和 JJG6882.汽车底a.怠速工3.GB/T15746.1-1995的规定盘测功机况法HC C04.GB/T18344-2001底盘测功机符合3.滤纸式b.双怠速5.JT/T198-2004GB18285的规定烟度计工况法HC4.不透光C0烟度计c.加速模拟工况法HC CO NO2.压燃式1.GB/T17993-200X滤纸式烟度计符按实际发动机2.GB18565-2001合JJG847的规定a.烟度3.GB/T15746.1-1995不透光烟度计b.光吸收B1.2.8.2符合 JT/T506 和系数4.GB/T18344-2001JJG976的规定5.JT/T198-200411悬架装置1.吸收率1.GB/T17993-200X符合JT/T448的规定按实际检测台2.左右轮2.GB18565-200117吸收率差3.悬架特 性曲线4.悬架效 率5.左右悬 架效率差3.JT/T198-200412喷淋装置(可选配)客车防雨密封性1.GB/T17993-200X2.GB18565-20013.GB/T15746.1-19954.JT/T198-2004符合 GB/T12480的规定按实际13车轮动平衡仪车轮动平衡1.GB/T18344-20012.GB18565-20013.JT/T198-2004按实际在设施方面，要根据所承担的检测任务和工作生活需要，配置相应的停车场地、道 路、供电、供水、排污、消防、供气、绿化、工作场所、试验车道、驻车试验场地、车身喷 淋设施、交通标志、环卫、生活等设施。同时，为了保证检测的效率、先进性和可靠性，要充分运用现代技术合理配置计算 机网络。在工艺设计时要对计算机网络提出明确的要求。4.供电设施交流电要分别设置380V和220V供电系统。同时交、直电路要分离。配电设施要符合供 电部门的有关要求。电力紧张地区要有备用电源。用电量计算：W=2(W 动+W 民)kwW动-动力用电量之和(kw)W民-其它其它非动力用电量之和(kw)5.供气设施主要是压缩空气供应。一般是由一个动力站集中供气。设计和分析气路时，处处要 从集中供气的特点着眼，合理分配和利用。18(1)气动工作运行的特点是：.在各个工作点的全部气动装置同时都在工作的情况很少。.每个气动装置的压缩空气消耗量也不是固定的。.由于工作要求的不同，各个气动装置要求的工作压力也不一定相同。因此，在设计时，对空气压缩机的功率、排气量和工作压力的选择，应当进行分析和 计算。(2)网路的合理布置。对网路的设计要求是：.线路最短，并尽量做到拐弯少。.尽量少采用昂贵材料。.控制阀以及其它辅助装置少。(3)保证各部分工作运行时间上的协调。由于空气介质的可压缩性，气压的能量转 换过程较为复杂，而且不够稳定。因此，在运用“一阀控制多缸”原则时，还必须同时考虑 多缸运动的协调问题。在设计控制阀和辅助装置时必须考虑这些因素。(4)气路系统供气量的计算在一个气路系统，各个时间内使用的气动装置数量不可能相同，每个气动装置的耗 气量也不是定值，故绝不能以最大耗气量来选择空气压缩机。计算气路系统供气量时，首先要以各个气动工作机械的产品说明书中查得该装置的 耗气量或进行近似的计算，从而求得全部气动机械同时使用的最大耗气量La然后再乘利 用系数，则：V ma n-(P Vma n式中：man-实际需要的最大供气量(m7min)Vma n-计算需要的最大供气量(n?/min)-利用系数，其数值可从机械设计手册查得。考虑到气路的泄漏损失，空气压缩机的供气量应较为富裕，则可近似选:VA=0.6-0.75Vmm(m7min)VA空气压缩机的供气量.根据以上计算结果选择空气压缩机。贮气筒的容积Vc(n?)一般可按0.8-1.5Va(m7min)选用。为了保证压缩空气质量，一般要设置油水分离器。196.驻车试验坡道：标准坡道为20%,坡道长度应为被检测车型长度的1.5-2倍。7.车身淋雨设施：设置淋雨试验装置，应符合GB/T12480的规定。8.对计算机控制和网络系统(1)结合各站技术要求、有关检测站和供应商的经验。(2)采用工业控制计算机。(3)采用先进的网络式结构，数据集中管理，指示屏提示引车员操纵汽车进行检测。(4)采用工控板卡进行信号处理，抗干扰能力强，系统结构和性能要先进。(5)系统具有联网全自动工作方式、单机半自动工作方式。(6)系统具自检功能，及时发现设备存在问题。(7)实现录入报检和报表打印。(8)配置主控机主控程序主要负责调度车辆上线检测，保存、显示、查看检测数据，监控检测状态，管 理中心数据库等。(9)车辆信息查询根据“车牌号码”和“车牌颜色”或根据“检测编号”可以查询该车以前所有的检测结 果。(10)打印检测报告单(11)检测标准的设定及调整(12)有设定主机控制多条检测线的能力。(13)车辆检
