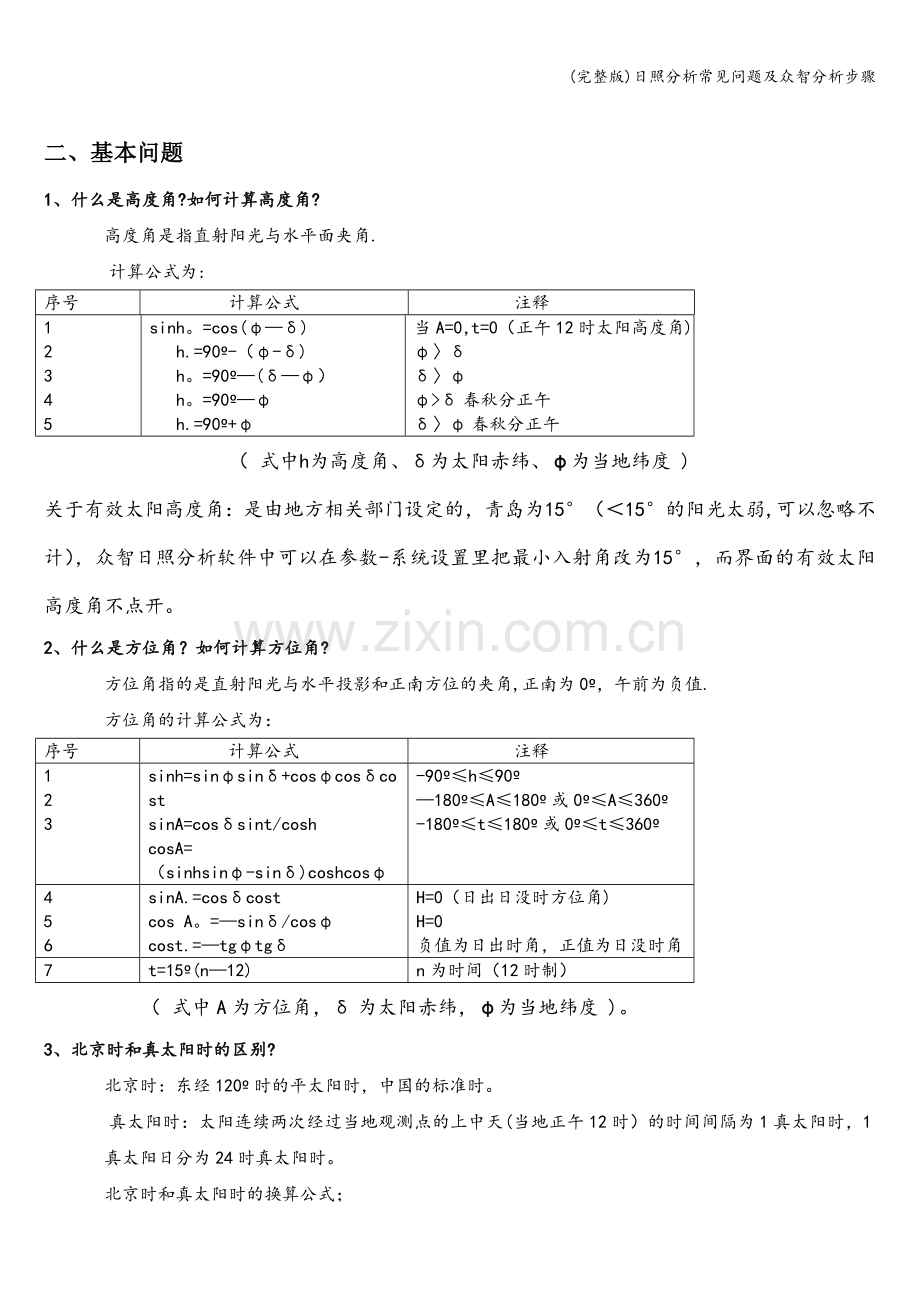

(完整版)日照分析常见问题及众智分析步骤二、基本问题1、什么是高度角?如何计算高度角?高度角是指直射阳光与水平面夹角.计算公式为:序号计算公式注释12345sinh。=cos() h.=90-（-) h。=90(） h。=90 h.=90+当A=0，t=0（正午12时太阳高度角)春秋分正午春秋分正午（ 式中h为高度角、为太阳赤纬、为当地纬度 )关于有效太阳高度角：是由地方相关部门设定的，青岛为15（15的阳光太弱,可以忽略不计），众智日照分析软件中可以在参数-系统设置里把最小入射角改为15，而界面的有效太阳高度角不点开。2、什么是方位角？如何计算方位角?方位角指的是直射阳光与水平投影和正南方位的夹角,正南为0，午前为负值.方位角的计算公式为：序号计算公式注释123sinh=sinsin+coscoscostsinA=cossint/coshcosA=（sinhsin-sin)coshcos-90h90180A180或0A360-180t180或0t360456sinA.=coscostcos A。=sin/coscost.=tgtgH=0（日出日没时方位角)H=0负值为日出时角，正值为日没时角7t=15(n12)n为时间（12时制）（ 式中A为方位角，为太阳赤纬，为当地纬度 )。3、北京时和真太阳时的区别? 北京时：东经120时的平太阳时，中国的标准时。真太阳时：太阳连续两次经过当地观测点的上中天(当地正午12时）的时间间隔为1真太阳时，1真太阳日分为24时真太阳时。北京时和真太阳时的换算公式；真太阳时北京时间时差(120当地经度）/15在我们软件中的：时间差时差（120当地经度）/15所以得到:真太阳时北京时间时间差注:青岛的标准-用北京太阳时，而且把开始北京时调成8:00，结束北京时调成16：00.4、影长是如何计算的？L= H ctgh其中H-竿高，L-影长,h-太阳高度角5、节气与日照分析计算的关系根据国家日照分析相关规范如:住宅建筑设计规范GB50096-1999中的条文,各地区应根据建筑气候区划来决定日照标准日和有效日照时间带等。日照标准日通常指的是大寒日或冬至日,因为冬季里这一天的赤纬角度最大，对日照来讲是日照最不利的一天。6、退让比如何进行计算呢?退让比的计算公式:1：Ctg(高度角h）7、运行软件前如何修改软件的启动设置？新版日照软件可以运行在AutoCAD2000/2002/2004/2005/CAD2006及相应的其他系列产品(AutoMap、Civil 3D）等平台上。运行前，可在开始程序中查找日照软件的安装目录，点取“日照软件启动设置”功能。程序自动检索已安装的AutoDesk系列产品,列出在对话框中。选中“始终启动选中的应用程序”,每次启动都依赖该版本号，否则只在下一次启动时依赖该版本号。三、日照分析常见问题1. 在图形分析前应进行的必要工作!在进行日照分析前，必须先确定好当前图形的单位是毫米还是米.在基本属性中进行设置.如果设置的图形单位不正确，对后面的计算都会产生影响。确定图形单位的方法:可以用CAD的Dist命令去量图面已知图形的实际大小。比例不合适的,可以先进行缩放处理。（比例为1:1000的米图，即1绘图单位=1米。例如：图纸上某两点间距离是12m,用dist命令测量矢量图中此两点距离应是12)2. 我们城市常用的经纬度与软件中设定有1度的差别，要怎么改呢?手工调整安装目录下的SettingCity.txt 文件中的内容。格式如下：河北*石家庄，38:02：00，114:30:003. 最小方位夹角与“建筑朝向表有什么区别？最小方位夹角又称为最小扫掠角。当光线与墙面的夹角很小时,该束光线认为是无效的.而“建筑朝向表”中更详细说明建筑的某个朝向（朝向和角度)所对应的日照有效时间段是多少。在日照标准设置中，最小方位夹角和建筑朝向表任取一个,如果两个同时设定则，软件将采用“建筑朝向表”来进行规范。在进行窗服批表等操作时，表格中将显示被分析建筑窗户所对应的建筑朝向表中朝向范围的说明。4. “建筑朝向表”是上海的标准，如何修改为我们本地的标准呢？在日照分析标准配置界面中，点取朝向表选择按钮可显示表的存放位置。建筑朝向表是放在日照分析软件的安装目录下的setting上海标准.ini 中的,我们只需按格式修改该文本中的内容为本地的情况即可,文件的名字请不要任意改动。5. 满窗日照分析和窗台中点分析有什么区别？满窗日照分析：分别分析窗台面的两个端点，再将时间段进行并集操作，得到同时满足两个端点的日照时间段。窗台中点分析:计算窗台面中点的日照时间段,作为整个窗户的日照时间段。6. 满窗日照分析中的最大宽度和最小宽度参数起什么作用？例如;部分地方规范要求，窗户(或阳台）的宽度小于2。4米的，按实际宽度的左右两个端点为计算点。宽度大于2.4米的,按2.4米算，以窗户或阳台的中点两侧各延伸1。2米作为计算范围.宽度小于1。2米的，按1.2米算，以窗户或阳台的中点两侧各延伸0.6米作为计算范围。这种情况我们可以设置“最大宽度”为2。4 即宽度大于2.4米的按2。4米计算。设置“最小宽度”为1.2 即窗户的最小宽度小于1。2米就按1.2米来算，大于1.2米且小于2.4米的窗户按实际的宽度计算.7. 什么是累计日照?累计日照指一天中所有的日照时间段相加,得到总的日照时间数。8. 什么是连续日照？连续日照指一天所有的日照时间段中，取出最大的日照时间段。9. 日照分析中的主客体建筑是怎么界定的？客体建筑是指在拟建建筑遮挡范围内，需做日照分析的居住或文教卫生建筑.主体建筑是指对客体建筑产生日照遮挡的建筑。在分析时，因为不需要考虑到主体建筑上的窗户所以可以不进行布窗操作。10. 我们计算的区域是一大片城区，在进行“窗报批表”时，建筑物定义应该如何设置呀？进行一个片区建筑分析时，多数建筑即要承担主体的职能又要承担客体的职能。所以用户对主客体的定义感觉比较模糊。软件的处理是：所有的客体建筑可以定义为需要计算其窗户日照时间的所有建筑物,软件可以分析客体相互之间遮挡的因素。而被定义为主体的建筑主要起后对后排建筑的遮挡作用，其上的窗户是不需要参与计算的。拟建建筑建设后也将对客体建筑产生遮挡。新版窗报批表中,客体建筑定义包括原先的客体建筑和主体建筑。所以只用对需要分析日照时段的建筑进行布窗即可.11. 部分临时建筑或将来需要拆迁的建筑，在拟建建筑建设前存在，在建设后就需要拆除，软件可以将它们进行出表分析吗？在新版的日照分析中，窗报批表和辅助分析中都加入了“改建建筑分析。改建建筑上的窗户是不参与分析的,在建设前改建建筑对客体建筑会产生遮挡，在建设后改建建筑不再参与遮挡计算。12. 建筑物在定义时就设定了相关的标准，例如;设定累计日照不超过2个时间段.为什么窗报批表中显的时间段有的还会显示三个或更多？为了方便用户进行对比分析，在窗报批表或窗日报表中，日照时间段显示为所有统计到的日照时段，但在有效时间数统计中才会按照日照标准的要求进行日照时段的筛选统计。13. 如何让窗报批表显示的时间段为北京时呢？在各种统计报表中，是可以分别按照北京时间和真太阳时进行统计的。我们只需要对设置日照标准中“输出显示时间标准”的真太阳时和北京时间进行切换后，重新出表即可。14. 建筑物命名后，又给建筑加了屋顶,是否对日照计算起作用？当建筑命名后,再对建筑加屋顶，原有的建筑命名信息里是不包括建筑屋顶的。所以在窗报批表和窗日报表中是不起作用的。对于有阳台和屋顶的建筑，必须先进行阳台和屋顶的布置，然后再使用单个建筑命名方式,将属于该建筑的所有建筑结构（包括山墙相连的混合建筑）都选中进行定义。在出表统计时,屋顶就可以参与分析了。15. 要分析的建筑物群体前有高层建筑，为什么主体范围分析时没有分析到这些高层呢?目前主体范围功能是该建筑实体的客体范围的镜像，只起到一个示意的作用，不能做为主要的参考依据。16. 辅助分析时对建设前不满足标准的窗户选择“保持现状”或“不再考虑”时，分析结果的区别是什么?对于建设前不满足标准的窗户，如果选取了“保持现状，在统计的分析结果中的“建设后增加的不满足日照要求”的窗户中将包括以前不满足现在仍然不满足要求的窗户。如果选择“不再考虑”，则在建筑设后不再考虑其他建筑对他的影响,在建设后增加的窗户中也不再进行统计。17. 沿面分析如何绘制等时线?沿面分析的等照时间序列,可以为:“1，2，3”表示在1小时、2小时和3小时时分别绘制时间分界线，并以不同的颜色区分。在进行等时线绘制时，应注意等时线的绘制单位是按小时还是按分钟。18. 沿面或沿线分析后生成后图面上的标注文字大小不合适如何进行调整？如果标注文字的大小不合适，通过 设置基本属性,在“系统变量”对话框中的“文字高度”下的“输出时间”来调整.确定后屏幕中的文字大小自动改变。19. 日照等时线的结果与单点分析的结果误差问题很多城市的规划管理部门对建筑方案的审批还是主要依靠日照等时线来判断的.但我们都知道，日照等时线的计算原理是: 将一个平面区域离散出若干个点,分别计算每个点的时间，再将相同时间的点连起来，形成日照等时线.这就说明，在日照等时线上，并不是每个地方的日照时间都相同的.要想得到很准确的日照等时线，就需要在“沿面分析”对话框中“网格间距”设置为100毫米,这样，由于采样点距离很近,可以保证等时线上每个点的误差控制在1分种之内。注意：如果网格间距设置为100毫米，对一个建筑方案来说,计算量很大，一般的机器内存不够,所以将分析的平面分隔成10米10米的区域，分别进行沿面分析。等时线会自动合并在一起。20. 日照分析后产生的标注和表格,在当前图面上没有显示出来。在命令行输入“Style”命令，查看当前字体是否为“大字体”，如果是请去掉该“大字体”,并修改字型为:宋体。21. 利用日照分析软件如何快速得到某个城市某个时间的太阳高度角和方向位？首先，我们可以利用日影棒图功能得到某一天某一个城市的正(反）日影棒图。然后利用日照时刻或反日照时刻功能在日影棒图上的等时线上测量即可得到日照时刻、高度角、方向角。22. 有高度的建筑物为什么标出的结果为0？新版中的高度标注功能,用于标注建筑物的高度。用户的图形上在HY_JZW层上可能会有其他的大面积的封闭实体，比如无效的地块边界线等，在标注时可将这些无效实体转移到其他图层或屏蔽，再进行高度标注即可正常。四、日照预评估常见问题1. 预评估有什么作用？用于多个地块开发，主要是土地批租。在土地开发过程,由于对地块的控制条件缺乏预见性，由此造成前期的规划设计条件阶段难以对日照有关规划技术经济指标方面的关系进行合理分析，使后期的规划管理处在不断的“试错”过程中。使用预评估系统可预先评估出土地的使用价值(满足日照控制要求)。对于规划局来说不仅仅只是对一个地块充分利用.同时也要兼顾其他地块的资源合理分配。有效得解决了多个地块之间的资源合理分配问题。日照预评估只能支持以米为单位的图形。2. 按日照标准控制和按日照间距控制有什么区别？日照间距控制主要针对多层建筑，由于其计算规则简单,易于操作，所以国内大部分城市在多层建筑中采用该标准控制。但针对高层建筑，由于其高度与面宽的比例比较大，而间距控制只考虑到太阳的高度角,所以相邻建筑之间的距离比较大，不能合理利用空间。间距控制一般按正南方向的太阳高度角计算。如果邻建筑之间有不同朝向时,间距控制的值就不好确定，所以对高层建筑或多层与高层混合的情况时，就不太适合.日照标准控制可根据用户选择的“分析边”和所选的日照标准自动让出最优的阳光通道.需要对每一个窗户进行日照分析，计算出窗户的日照时间段.这就需要在日照分析前，测绘出每个窗户的具体位置，同时还要考虑建筑物屋顶的形状，如果数据不正确，就直接影响计算结果。3. 对于图面上编组型式出现的实体如何进行编辑?绘制出来等高线、面积、表格等实体均采用无名组的形式编组.要选择某一个组，将PickStyle 设置为0即可。快捷方式：CtrlH4. 等高线、面积标注等标注的文字大小如何调整？可通过 设置基本属性，在“系统变量”对话框中的“文字高度”下的“输出时间”来调整。确定后屏幕中的文字大小自动改变。五、容积率估算常见问题1. 容积率估算起什么作用？用于旧城改造，插建式地块开发，周边现状是存在的.用于土地开发商和规划局,规划局可以依此制定土地开发设计条件。预先估算建筑容积率，预先评价周边建筑日照情况，从根本上防止日照矛盾的发生.2. 窗户日照时间编辑起什么做用？窗户日照时间段的调整,手工优化日照， 结果可以作用于容积率计算。即在容积率计算过程中，经窗户日照时间编辑过的窗户的日照时间段为不可遮挡的保留时间。方案的优化过程中会尝试不同满足最小连续日照条件的保留时间段，来寻求尽可能大的建筑容积解决方案。注意：所选窗户必须先经日照容积率估算现状分析进行现状日照分析， 否则编辑无效。3. 容积率计算中出现了死机等异常情况图形不能继续使用该怎么办？在进行容积率计算时出现方案创建失败，或计算异常的现像.这是因为CAD在制图过程中会在失量文件处产生一个扩展名为.Dwl的同名文件， 然而在计算时这个文件没有被清理，所导致的异常。避免和发生后应采取的措施：在导入方案前应对当前成果进行保存。如果出现异常可将.Dwl文件删除，然后再建立方案进行计算。4. 容积率方案的计算时间是多长？什么时候可以停止计算？计算难度视窗户数量、场地面积、建筑限高三个主要因素， 如果需要较长时间才能出现计算收敛，您就需要耐心等待.另外为了避免停电和PC系统意外故障等原因，造成计算结果丢失，请注意在适当的时候暂停计算，以保存最新的计算成果。通过监视三色计算曲线，可以看到当计算次数足够多的时候，三种曲线都会大致呈现出稳定收敛的数学特性。此时如果继续计算不仅建筑容积总量增幅极小,而且要消耗很长时间才会有变化出现.时间代价和容积性能提升差距极大。根据对时间代价和效率的得失权衡,您可以选择一个较合适的时间来停止计算。 5. 如果停止计算,那原先计算的成果是否就没有了？停止计算后,您可以在其他任何时候恢复计算，不会丢失已消耗的计算时间量。6. 如果计算的过程中发现部分参数是需要调整的,该怎么做?在尚未开始计算的方案上,可以调整全部8个计算参数, 当计算正在进行时，您如果想调整计算参数,就首先必须暂停计算。保留率、变化率、交换率、优先值4个参数可以在暂停计算后随意调整,但是其它4个参数属于初始化参数，您如果真的需要调整，则必须先停止计算然后清除现有计算进度，放弃已消耗的计算时间量。7. 如何保存计算的方案数据?计算方案保存在该软件安装目录下，名为Projects，如果您想长期保存计算数据，请将此目录下的方案根据需要复制到安全的地方.在使用备份的时候可以以目录方式复制回Projects目录，然后启动软件就可以在方案管理器中看到.8. 规则模型的使用如果在建筑基地线上的建筑将来会盖成平屋顶，那么可择规则模型进行计算，这会大大提高计算速度。分析步骤:1. 确定单位,是m还是mm，2. 注意地理位置,节气,住宅为大寒日，学校医院为冬至日，注意连续日照与累计日照的区别；3. 定义建筑物高度，两项：建筑物高度和底层架空，底层架空注意，如果考虑地形，则是建筑物的一层标高，如不考虑地形，择可为0;4. 多点沿线分析：选择可能遮挡的建筑,尽量多选；受影面：一般是0。9（窗台高度）+底层架空高度,如果有商业，要0.9+商业层高度+底层架空高度；5. 多点区域分析：一般用于操场等的日照分析。楼间距算法：即实际值算法。遮挡建筑被遮挡建筑遮挡建筑层高遮挡建筑层数遮挡建筑总层高起坡高度建筑0。000高差日照间距系数理论间距实际值A1楼A2#楼2。80M616.80M0.00M0。15 1.627.1229。00A2楼B1楼2。80M616.80M0.00M-0。80 1.625.634。67A3#楼A4楼2。80M616.80M0.00M0.00 1。626。8828。00A4楼A5#楼2.80M616.80M0.00M0。00 1.626。8828.00A5楼A6楼2.80M616.80M0.00M-0.45 1。626。1627.50A6#楼A7#楼2。80M616.80M0.00M-0。50 1.626。0826。20A7#楼A8楼2。80M616.80M0。00M-0。15 1。626。6428.10A8#楼A9楼2.80M616。80M0.00M0。40 1。626。2426。80A9楼B6楼2.80M616.80M0。00M0.00 1。626。8827。46楼前，从最外侧墙算起，阳台不算楼后，从最外侧墙算起，但是多出的部分面宽不超过1/10不计在内，阳台不考虑。斜的，算最近距离.
