较全的汽车检具培训资料.pdf

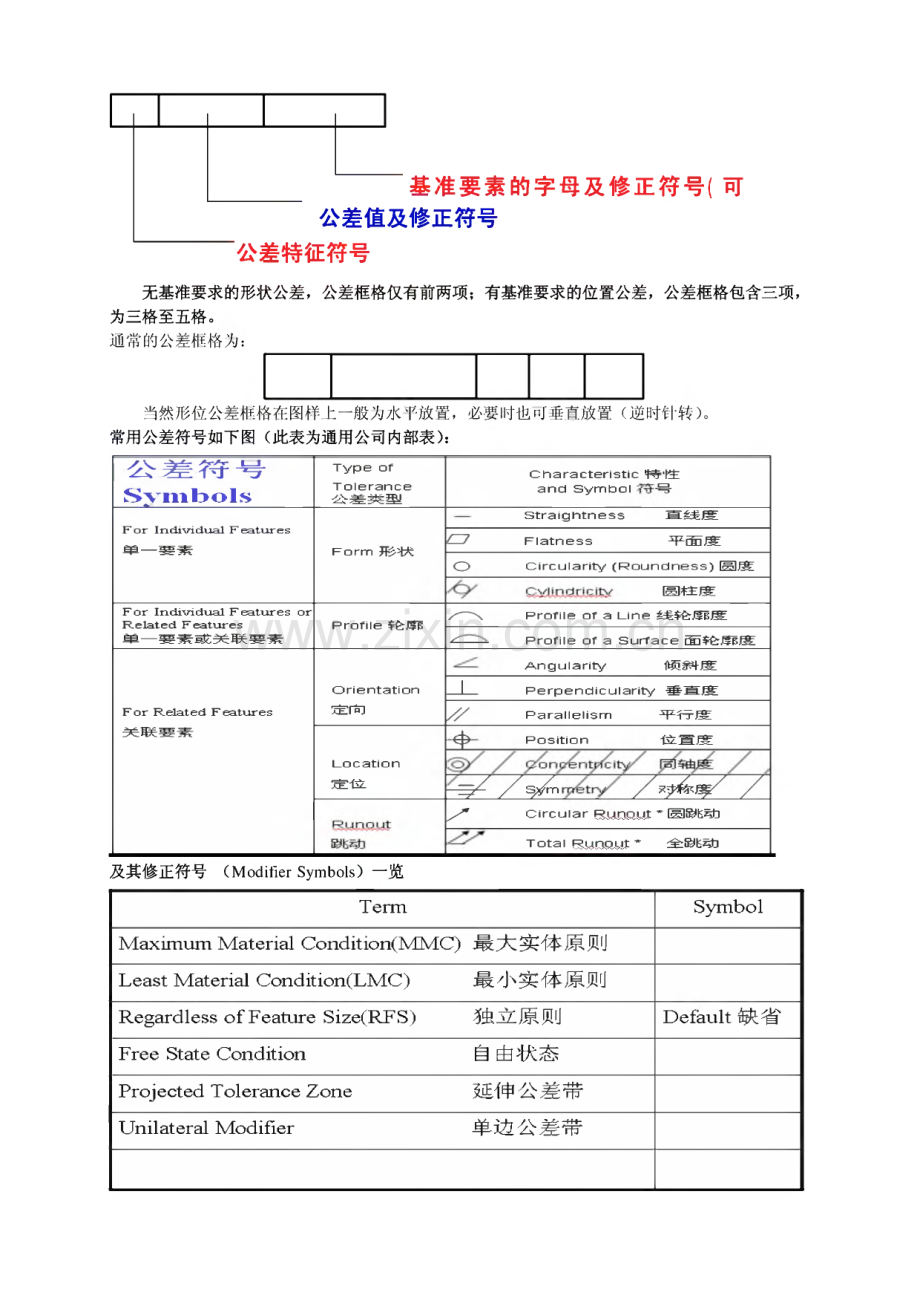

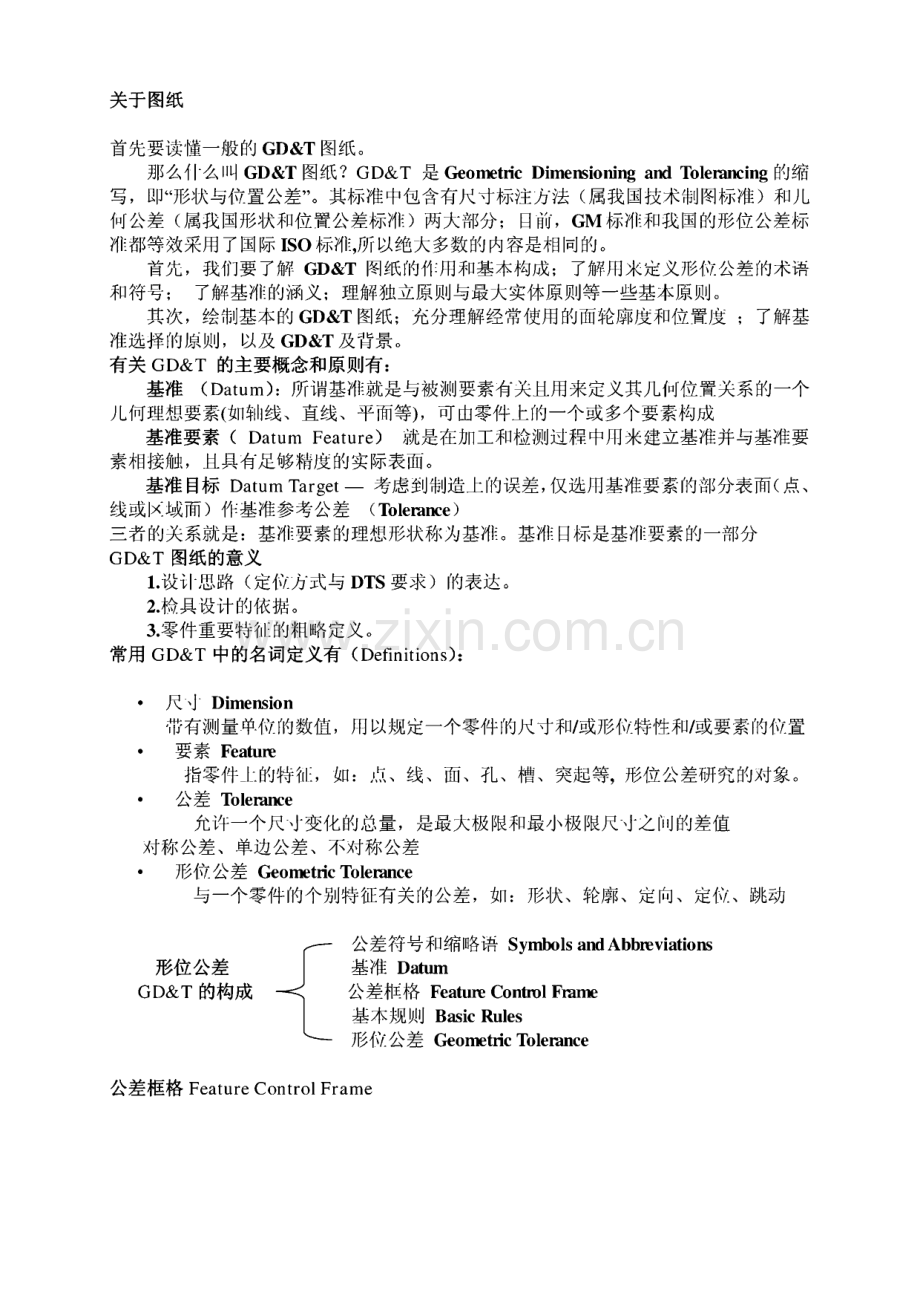

关于图纸 首先要读懂一般的GD&T图纸。那么什么叫 GD&T 图纸？GD&T 是 Geometric Dimensioning and Tolerancing 的缩 写，即“形状与位置公差其标准中包含有尺寸标注方法（属我国技术制图标准）和儿 何公差（属我国形状和位置公差标准）两大部分；目前，GM标准和我国的形位公差标 准都等效采用了国际ISO标准，所以绝大多数的内容是相同的。首先，我们要了解GD&T图纸的作用和基本构成；了解用来定义形位公差的术语 和符号；了解基准的涵义；理解独立原则与最大实体原则等一些基本原则。其次，绘制基本的GD&T图纸；充分理解经常使用的面轮廓度和位置度；了解基 准选择的原则，以及GD&T及背景。有关GD&T的主要概念和原则有：基准（Datum）：所谓基准就是与被测要素有关且用来定义其几何位置关系的一个 儿何理想要素（如轴线、直线、平面等），可由零件上的一个或多个要素构成基准要素（Datum Feature）就是在加工和检测过程中用来建立基准并与基准要 素相接触，且具有足够精度的实际表面。基准目标Datum Target 考虑到制造上的误差，仅选用基准要素的部分表面（点、线或区域面）作基准参考公差（Tolemnce）三者的关系就是：基准要素的理想形状称为基准。基准目标是基准要素的一部分 GD&T图纸的意义1.设计思路（定位方式与DTS要求）的表达。2.检具设计的依据。3.零件重要特征的粗略定义。常用GD&T中的名词定义有（Definitions）：,尺寸 Dimension带有测量单位的数值，用以规定一个零件的尺寸和/或形位特性和/或要素的位置,要素 Feature指零件上的特征，如：点、线、面、孔、槽、突起等，形位公差研究的对象。公差 Tolerance允许一个尺寸变化的总量，是最大极限和最小极限尺寸之间的差值对称公差、单边公差、不对称公差 形位公差 Geometric Tolerance与一个零件的个别特征有关的公差，如：形状、轮廓、定向、定位、跳动x-一 公差符号和缩略语 Symbols and Abbreviations形位公差 基准DatumGD&T 的构成 一（公差框格 Feature Control Frame基本规则Basic Rules一 形位公差 Geometric Tolerance公差框格 Feature Control Frame基准要素的字母及修正符号（可 公差值及修正符号公差特征符号无基准要求的形状公差，公差框格仅有前两项；有基准要求的位置公差，公差框格包含三项,为三格至五格。通常的公差框格为：当然形位公差框格在图样上一般为水平放置，必要时也可垂直放置（逆时针转）。常用公差符号如下图（此表为通用公司内部表）：公差符号Symbo l sType ofT olerance 公差类型C h a ra cteri sti c 特也 and Symbol 号F or Individual F eatures单一要素Form形状Straightness 直线度CV Flatness 平面度O Circularity(Roundness)国度国柱度F or IndividLial F eatures or Related F eatures 单一要素或关联要素Profile 轮魔/、Profile of a Line 线铠国度r Profile of a Surface 面轮廓度F or Related F eatrires关联墓素Orientation定向Angularity 颂斜度1 Perpendicularity 垂直度 Parallelism 平行度Location定位 Position 位置度三/灾4/亨森亨/Circular BUDQUt*困跳动Total BMDQUt 全跳动及其修正符号（Modifier Symbols）一览TermSymbolMaximum Material Condition(MMC)最大实体原则Least Material Condition(LMC)最小实体原则Regardless of Feature Size(RFS)独立原则Default 缺省Free State Condition自由状态Projected Tolerance Zone延伸公差带Unilateral Modifier单边公差带它符号一 Otlier Symbols（最大实体）用传统图形表示如下图：基准Datum在建立基准的过程中会排除基准要素本身的形状误差基准要素的符号 一为了避免混淆，字母I、。和Q一般不用基准面积SI S特征Datum FeatureA1基?隹目标Datum Target点基准目标 线基准目标 面基准目标基准体系 Datum Reference Frame实际上，是对6个自由度的约束。三个相互垂直的理想（基准）平面构成的空间直角坐标系，想象6个自由度板类事件基准体系用三个基准霾标注根据夹具设计原理基准D-第一整 唯平面约束了三 个自由度,整堆E-第二基 准平面约束了 个自由度，基罐产-第三基 准平面约束了 个自由度。盘类零件基准体系用二个基准框格标注根据夹具设计 原理：虽然，还余下一个自由度，由于该零件对于 基准辆线M无定向要求，即该零件加工四个孔 时，可随意将零件放置于夹具中，而不影峋其加 工要求。基准K-第 一基准平面 约束了三个 自由度，基准M-第 二基准平面 和第三基准 平面相交构 成的基准轴 线.约束了二 个自由度。7隹目中小 Da t um Tur r et基准目标的位置必须用理论正确尺寸表示。面目标还应标注其表 面的大小尺寸基准的顺序基准体系中基准的顺序前后表示不同的设计要求Da t um c H-c 0(T，s Dc onwt r ic ua z，xr t o f 8)与AM线平行强调471轴线 与B平面垂直Tr u g o nwt f t c COMf Mef pr t o dum f sut v Ac.o公差芾翦M为FinenessI员I J复 Ro c indiess圆柱度 Cyliu&ricit，公差带形状为两个同釉厨柱从理论上分析，圆柱度即控制了正截面方向的形状误差，又控 翦了纵截面方向由形状误差。但目前还难以找到与此相配的测量方 上去。名戋车仑厚K/S Line Pvofile粕麻公差公差带形状为 两个等距曲线采用线轮摩摩 首先抽缜招其理胆 轮府线标注出来，国为公差带形状与 之有关。逢妲线轮府到 底面位置由尺寸公 差控利，刈线轮麻 度公差带将可在尺 寸公差帘内上下平 动及接动。当线轮历所带 基淮成为位置公差 时，耳公差帚格与 基准有方向或/和 位置要求。而车仑廓度Surface Profile转廓公差Pr o Wl e本画 轮府皮带 基灌展位 77公差.轮囱屋 公差带与 基淮A 有垂直要 示.周边 要求的西 聊标注形 式.泵用 轮百虎 首先必斑 招其理妈 轮所面标 注出来，因为公差 芾形枝与 之有关.公茎带形状为 两个等距曲面不对称公差带 不又寸称公差带(轮廓公差Pr o Wl effff 车仑廓度 Sui*face Profile 习面轮廓度 Surface Piofile 一 练习轮廓公差Pr o f il e1/100N-O|A时 于任何100 iiuii的 长 度.面轮廓度不超过Lnm面轮廓度 Sui喉ice Pi-ofile 一终习/.3_0.05 25 O X S5 0 IZ27在25X25的区域内面轮 廓不允许超过0.05mm此处的轮廓要求是？7-80.0垂直度 Perpendiculnrity定向公差Or ien*a*do ii定向公差其被测要素为关联要素。公差带形状为两个平行平面W reipeiicIiculiMiity定向公差Or ient a t io n公爱芾形状为 两个平行平面自 Pei-pencl ieuliivity走向公差Or io r a t io r 3P 彳丁 Pivxllelisiii走向公差Qr iet if a Ll o n公差带形状为 两个平行平面彳顷余斗Anguldt、，走向公差Qr ien.a t Jo n公墓芾形状为 两个平行平面代7 胃1，立 Po sit io n To l er a nc e位置度公差描送的是被测要素实际位置对淳超位置允许的变动区域 位置度有点的位置度、线的位置度、面的位置度。|W Position Toleiiince点的位溶度公差带为：一个球位置度 Position Tolerance轴线的位置度（任意方向）除*曲而兴b)威器鼻席陷解($6击回做岫田V9”y h*Idem f el l mUr pnMASn Kvwwv*/,m 8a，12 mnAning N adi MdhidiUii HgnwN cin be mgn/cf wt v f l l et t nt8n设s曲l巴MgCanpxm l honii Zr.ncog pnncvf HH nn H 即3W e*mmhcn 川岭伸 断川 pt t mi，l or aUng l i/t mr.-ii f an#Io Z 皿皿 IMn 1M iw s(oneib 必r w e dz ent wil t*v Iha uppur agmr i g”w，“,t oUI.al l avui。Inf or snr o 1”酊。44bwl l M eo，sw Wit ur n powil kwt TM t nkir in r cnn dMiil?cd W I g w of ynant r vpr et t nt t A syl,用“omC 7八,m iMt m.dowihl 2 Z圳 wHZ Iht W/Me 4M aRl*，00、怙 IM M他“W.and/df U伸用u d2Mih0 upon l hr Mr um.，l l Xb，ppl r N whmf daiiini nH/八 ic 八(w(i 八廿 mn(I6 2 l owf inQmoni,Umi oeOh h nopoW w)l w-swf l if w Md f or m 叫 Who dM，。”*ir ocil M 怔。憎增冏 wil l ho cor t M t h*l iit uif gcm!nMultiple Single-Segment Profile TolerancingAH f eal v t o(Moment s mul l bo wil hm bot h 叩ecif iud t ot t ir nnco zchiab l imuHnneousl ymU511Ml A t ICt l l Q e*.*0q d5aaIbIc-Mu 3n“J”9 win.U&m Qit t t ue-A 4“3 9AF Qmux)I g n*i Mk C ByMg 必CeiMMnIi3 m g t e4*Mi A K3UE,0,2ir C t ul f l M“W”A “K25j A 间 C|a0|A,IFAfpTQ邳胴空器：/叵M四IQIQMS帅 6#ll w comr t u Ir mno wWE 毗 M xKMimii l Ut ut*.it ynyniB 例 ccMM a XIJI&5 修The W”5,仙一 wen wme 4 M*a i cot r oo of Vm 划w15一小OiaHQwiQ t f w t f al um o*a i6 9Inms m|mMgt nmM H/Kr f JAmr t f 3 VMng compr int IxoWt X*nong pnnnpMs5po Ej捏Uf cm 2l t r ei,um s X“wEf p m KM kMt Mgmanl“c z”w t u*t er m S(Mel l on 如uia*vM.kkU Z t eCM#.f X.MugLeSing史 Segmeni包曲9仙IWe 匕BebqnwM 出门。r ngocmg pn(曲.，e in a ux when*饰k“c仙5”刖忖m12 pe.9d?wl ue and 厢 t h 忖懵/Mopmg ipm：力od*Ir l omncng 11 幡 powbu!t x Ihe M)wr“gr nwE 3 h*2 溯如Ml“，6 Mquwnr w x CG叫 H叫(MIbibm 口卅hi t an IMoM Sg n 端 IM g a t=咿川 Inch 句川力br Ihe f l f t l um r v br mcM BpKVdTM bnl esr oi mwibeO IM M2,5N，坪”rmiM.l oh帆 M aiixxxI MH-hcii f or m ixait d abOMi iho nmnw I”zb po，M6 The t oMiwncr ime 8m加w、“e川 oepMw。/a uhn.ul n/ound r r xw IxaSd语 做他倒比，a hm bAl t hough t he w=/one h“卅，mapt d l o Hwt ediQd diUumi.il s 2”乂0 l l Oiil 州IM”III*br r&Kie i9qvonca or St dal um ml r nqi 岬 攸k)W，心曲(10 哂妙 岬叫”“如附1 w&M l ot oianewiq gnt 磔”Mul l中 vn;匕“gt nnl Manner pt f HUt l heger l ieiWKt t o E，必MX h 7 kmi t McaiMMh，。口力月1 it ir dxndonl 咄”it s g c ZVt dual dm“w Ml f r t nciGD&T豆仔公王复合公差一两行共用一个形位特征转Composite two line segments,one symbol02.5ABc I0.5AB3.0ABc IT1.0AB-位置-尺寸、形状或定向上层公差是相对名 义理论位置的尊公差-位置 尺,寸、形状或定口卜-下层公差是在上层公差中 的浮动是相对下层定义的参考西ft的尺寸、形 状或定向的由田公差控拒度求要求：下层基准是上层基准的一部分，并具有相同的顺序GD&T巨告公会多层多个形位档许号Multiple Single-Segment相对上层基j隹的独立借征养求?&、住宣住直、，向B2.5Cr0.5A令1.0AB令2.0BMJE4、住直、153 It a说明：下层茎准与上层基准可以不同1OJ公差带为二 0 0.5的国柱，布目又寸AB相对基准A可能的最大位置偏差问题：女口何检验？检验用的销子直径是多少？各自独立检验。检验用的箱子直径碱二软 4.2mm,。4.75mm。公差带为0 08的圆柱，相对基准体系ABC i实际轴线应该在 交叉区域内r-PRTdl l l公差带为。.25 L的圆柱，相对基椎体系ABC必（I 卜修Uotum p3e A-A 一一 00.2&实际轴线应该在交叉区域 内，相对基准A可能的最大位置偏差Ono possible oisplaoeEent of actual eatLira pattern.W-WDatum CDatum BDatum CDatum B3 Datum A1.汽车坐标系亲亲原点设在前桥平面中点*长度方向为X轴宽度方向为Y轴 票高度方向为Z轴PLANE.2FRONT ZERO UNE(FOL)-卜八一一)L 一一二二一 planeL CENTER ZERO LINE(COL)BOTTOM ZERO UNE(BOL)B测量支架亲亲亲C量用于固定被测产品的专用夹具专为三座标测量而设置本身没有在线检测功能具 计量用具中用于直接测量尺寸：*尺：直尺、卡尺、深度尺、内外径百分尺、角尺、罗纹千分尺 表：百分表、内外径百分表、内外径千分表 卡板：尺寸卡板 规：尺寸塞规、罗纹规 其他卡板形状卡板、圆弧卡板、角度卡板、罗纹卡板D检具直接用于检验产品尺寸、形状、位置特性的专用夹具和检测附件的集合。按定位检测方式可分为：亲 定位检具一Ch ecking Fixture票 匹配检具一Cubing Fixture那么量具与检具有什么区别？量具能直接测量产品特性 检具能应用量具作为测量附件测量产品特性 测量产品时量具是否有定位那么检具与测量支架的区别？自由度和约束*在三维空间里任何一个物体都具有六个自由度。即沿三根轴向的平动和绕三根轴的转动。要确定一个物体在 此坐标系唯一位置就必须约束所有的自由度。*同理任何一个汽车零部件在汽车坐标系中的唯一位置须通过约其6个自由度来实现的3-2-1法则规定了约束自由度的分布：亲 产品最大投影面积方向用三个固定点约束三个自由度(一个平动和二个转动)*产品次大投影面积方向用二个固定点约束二个自由度(一个平动和一个转动)*产品最小投影面积方向用一个固定点约束一个自由度(一个平动)PLANEB ESTABLISH SECONDARY DATUM PLANE-2 POINT MINIMUM CONTACTPLANE A ESTABLISH PRIMARYDATUM PLANE-3 POINT MINIMUM CONTACTPLANECESTABLISH TERTIARYDATUM PLANE-1 POINT MINIMUM CONTACTMEASURING DIRECTION FOR RELATED DIMENSIONSYFV测量室要求*三座标的有效测量范围(长义宽义高)：2500 mmX 1300 mmX 1100 mm2000 mmX 1100 mmX 900 mm三座标大理石台面的最大承载能力：5000 Kg产品重量一测量工程师重量哀三座标测量的要求产品边缘与坐标原点的距离应不小于100 mm产品边缘与底板上平面的空隙距离应不小于100 mm*铲车铲脚尺寸：两铲脚总宽700 mm 单脚宽 200 mm 铲脚离地高110 mm产品图纸惠产品定位信息*产品测量信息亲图纸版本信息二设计要求材料要求*检具底板、结构件和样板建议采用铝镁合金(ALMg4.5Mn0.7)模拟块建议采用铝镁合金(ALMg4.5Mn0.7)或可加工塑料(CIBABM5166)*定位测量用的销和孔套建议采用合金钢材料(GGH5,40Cr)底板要求家检具的大底板其上表面作为安装和测量的基础平面应无明显的走刀痕迹。日常使用中可承受检具的重量，不变形。*上平面应刻100 mm间隔的坐标线。线深0.5mm宽0.5mm。*大底板作为基准时，上平面应设有测量基准。即设有三个测量基准球或者三个测量基准孔或三个测量基准柱 或者三个方向的测量基准平面，并标明坐标方向及坐标原点与汽车坐标原点的相对坐标值。家 大型检具的底板侧面应装有起吊装置，底板下应设有铲脚位。即在底板下需留有高度120 mm宽度800 mm 的空域让铲车铲脚及铲齿能够进入。送小型检具应在底板上设有搬运手柄3LASEEPI ANF：（ij PLANE A产品布置*产品按装车位置放置*可按90度的增量倍数旋转放置亲 为了便于使用和管理，镜象对称零件、左右件只要外形尺寸允许，尽可能布置在一个底板上产品定位哀 按产品图纸给定的信息设计定位装置。销定位的设计采用独立原则。推荐采用弹簧座锥形销结构。*孔定位的设计采用定量配作法。所有的定位孔均需加一孔套。亲面定位的设计要根据产品定位面的形状和结构特点。票根据实际情况可适当增加辅助支撑以满足三坐标的测量需要。Taper Pin wit h Sur f ace Dat um产品夹紧*定位面的法向须施加外力以确保产品正确定位。亲 夹紧的方式有常见的快速夹紧器、固定螺栓、压板等。票快速夹紧器的压头推荐采用带弹簧的橡胶压头。*在有定位销或检验销的地方，压头要设计成中空的形式。哀在有孔或其他特征要素需要测量的地方，压头要设计成可保证测量的形式。Hor seshoe Cl a mp and Bock up Da t um(Ga me Lo c a t io n)CLAM1 C RECTICN AIDMDUNTIHCTY3E30F Cl AJP!产品在线检测*用百分表测量KPC点位置。百分表建议采用数显式。哀 用检测销、孔套测量产品孔、销的位置度。按最大实体原则设计。用模拟块+止通检验销测量产品线、面轮廓度。亲用样板+止通检验销测量产品截面线轮廓度。检测内容需得到要相关工程师的确认。问题三什么是独立原则？RFS-Regardless of Feature Size什么是最大实体原则？MMC-Maximun Material Condition制造精度要求亲用于被测零件定位的基准位置公差不大于0.10 mm；票用于检测被测零件包括检验销/衬套和KPC等零件的位置公差不大于0.15 mm；亲 用于内部线条（塞片检验）表面轮廓特性的位置公差不大于0.15 mm；哀用于边缘线条（塞片检验）表面轮廓特性的位置公差不于0.20 mm；目测基准的公差不大于0.50 mm；*当某一产品特性偏离上述规范时可采用1/10准则。检具及零件的功能表面粗糙度铝件不大于侬1.6。钢件不大于40.8。家模拟块及测量表孔位装置等附件平动或转动应方便合理。定位可靠，无晃动或窜动现象。材料热处理要求*铸造、锻造或焊接件必须经过时效处理，以消除内应力。亲钢制件必须经过热处理，以保证其良好的机械性能。外观要求亲 材料表面应平整光滑，不允许有气孔、砂眼、结疤等缺陷。武钢制零件因易生锈必须进行表面防锈处理。所有非检测用铝件表面应漆成适中的蓝色。防止遗失的要求应有防止损毁和遗失的放置或连接装置哀所有可移去的定位销*固定螺栓*可拆卸检测工具如：检测棒、样板、模拟块等标识要求应在检具上标注亲基准位置代号*夹紧器装夹顺序号哀检测内容铭牌铭牌要求四认可要求技术交底在技术交底会上（或会前）将向供应商提供以下文件及信息亲 产品数据一套票 产品图纸一份亲 检具策划表一份哀 技术协议一份概念认可在设计概念认可时供应商应提供以下文件：*检具设计结构总图亲时间进度表检具设计结构总图亲检具外形三视图（不含产品）*检具立体视图（含产品）*定位夹紧结构剖面图（含产品）*在线检测功能件（模拟块、检验销等）剖面图（含产品）亲设计输入信息*定位信息对照表*图纸需1:1绘制及打印制造认可制造预认可一在供应商处进行亲制造终认可一在生产地进行制造认可内容*技术资料一完整性*产品安装一简便性、可靠性、可操作性*在线检测一有效性亲 尺寸精度一符合性亲 R&R研究一适用性技术资料清单送一套完整的检具设计图纸和材料清单；所有基准的坐标均应标注在图纸上；一套完整的检具二维数模；用IGES格式写的数据盘；*一份检具尺寸验证测量计划和三坐标验证报告；亲一套完整的检具的重复性和再现性研究验证报告；亲一套带图示的检具操作指导书（包括如何按顺序定位夹紧及如何检测等）；五检具的重复性和再现性要求研究按QS9000MSA第三版*计量型检具一研究采用均值和极差法 计数型检具一研究采用小样法均值和极差法操作通过选取10个零件进行的。然后由二位评价人，每个评价人把每个零件在检具上安装3次同时测量3次，每次每个零件在X方向、Y方向及Z方向测量相同的点。每个点位置上共采集60个样本数据，最终用数学方法统计 研究%R&R结果。判别检具的R&R小于10%可接收该检具。大于10%和小于30%时可能可接收该检具，取决于实际应用的重要 性、检具费用、修复费用等。大于30%不接收该检具。小样法操作用检具通过选取20个零件来进行的。然后由二位评价人以一种能防止评价人偏倚的方式两次评价所有零件。在选取20个零件中，一些零件会稍许低于或高于规定范围。判别如果所有的测量结果一致则接收该检具，否则应改进或重新评价该检具。五读图实例介绍*SVW-产品图纸中RPS表 SGM-GD&T图名氏哀PSA-产品图纸嗯/Fsld/F,，/FurM./pontGlo？fl.e Gurci?itioi-jlotsl cjurJrolusX?2Benerung 忖/it 吗:yoe/uU知叫即 CMt：x-?“6ReferenceThscr,ChA-nk&l ur Acnse：、Tneor,8碍档 M rotst.roird Bxi3；11 p 1 I til(18 KW.DI.Ncnrrasz而E/NW爷 S：76SAE fi:y/b z/:To.ex/aanzer/了北falearces.一皆型i z/c吊芭!KxzFy2267-721.6 310.0Lcch 0BZ：,2C.O0.0 0.0c11-0,1 Fltehs*1x23/.D i=：,5E23 c HZFy.瞅?-?02,4 uB.6Loen 而10,2E6；,619,4 勾 6,60-C-.3l?7.3.Flfche冷成川iDiD.5曲3 FyA32.2 IDS.?S30.6：56.7打0_ il 一 .1 Ty-652,2 616.94.159.6505.3I0.C-1GK 5 fy2953.5-532.0,300.0-43.5189 8“一DK：j fy32?-SOLO i 4：0.Jl：1L0213 8 M0.3困：tyJ233,：-E32JECO.Z则.41眼 3 23D.2j fy”dl.2?r4.iCCC A J，3皿工：77,3埒4.1E：a9 fy 27=3.3-3i.OM3.e97.8 25 0-1 1:5.i1Pkt.a 2湖.5-65L050?.9n.0,1sxPkt.,b 26”.！PkL_.沏！i.C Pk：,c,双0 1幽.6M电-5EJ.0WN3,1.J8L4队.3JO：,O3213Hi.(1-,_ 11 XX6N.9.H3.吃.8290.9!69|6D；SOSTAT1 日在C0CAD0NNEE5x丫：之XI2S89.35805.9440.X2805.9Yl3030.4-795.53443.7Y2795.53ZJ3030.4-aui.4442.76Z28Gl.43Z33490.404t9Z42970-8504C0Z529700504GDYA12936.7-S47,83393.2YA2847,83xeiYC134 r q|A 99 fc 34匕尸 bXC2499.3yeaXD1-739.6YD135g45S.aXD2739.5YD2YEt34.77-5.4419.7FI XATI ONSCOOROOfSTEESXYzPT12836.7-847.B3398.2!-FT2847.S3PT32934.9-82。.4436.8PT4S20.4PT53058.9-864.2d45.41PT6804.2PT 73182.6-7SB452.4!FT87B8PT9335B-739.61458.ePT10739.6PT11pTia3419.1-499.3_499,3462.6PTtX.PT14；3029.8-722,2722,220.4FT 153122,76462&,1PT16646PT17PT 183424-3424-119!51,6356.6!_ _SI.6检具技术觑范汽车饰件系统总看图实例白基本概念 白设计要求 起制造要求 卷认可要求内容介绍汽车坐白原点设在前桥平面中点 容长度方向为X轴 总宽度方向为Y轴 玲高度方向为Z轴PLANEFRONT ZERO LINE(FOL)+YPLANEBOTTOM ZERO LINE(BOL)PLANECENTER ZERO LINE(COL)测量支架将用于固定被测产品的专用多具书专为三座标测量而设置总本身没有在线检测功能 尺：直尺、卡尺、深度尺、内外径百分尺、角尺、罗纹千分尺 表：百分表、内外径百分表、内外径千分表 卡板：尺寸卡板 规：尺寸塞规、罗纹规 其他卡板形状卡板、圆弧卡板、角度卡板、罗纹卡板检具直接用于检验产品尺寸、形状、位置特性 的专用夹具和检测附件的集合。按定位检测方式可分为：S 定位检具一Checking Fixt ur e合匹配检具一Cubing Fixt ur e量具与检具有什么区别 量具能直接测量产品特性 检具能应用量具作为测量附件测量产品特性 测量产品时量具是否有定位问题二检具与测量支架的区别?Mh维科间国任忖二个物体都具有卜个自用 度。即沿三根轴向的平动和绕三根轴的转动。要确定一个物体在此坐标系唯一位置就必须约 束所有的自由度。白同理任何一个汽车零部件在汽车坐标系中的唯 一位置须通过约其6个自由度来实现的。321法则规定了约束自由度的分布：白产品最大投影面积方向用三个固定点司束三个 自由度（一个平动和二个转动）片产品次大投影面积方向用二个固定点约束二个 自由度（一个平动和一个转动）智卜品最小投影面积,向用一个固定目约束一个 自由度（一个平动）PLANEB ESTABLISH SECONDARY DATUM PLANE-2 POINT MINIMUM CONTACTMINIMUM CONTACT90PRIMARYDATUM PLANE-3 POINT MINIMUMCONTACT90090MEASURING DIRECTION FOR RELATED DIMENSIONSY豳测量室要求a三座标的有效测量范围（长X宽X高）：2500 mmX1300 mmX1100 mm2000 mm X1100 mm x 900 mm白三座标大理石台面的最大承载能力：5000 Kg产品重量一测量工程师重量B三座标测量的要求产品边缘与坐标原点的距离应不小于100 mm产品边缘与底板上平面的空隙距离应不小于100 mm书铲车铲脚尺寸：两铲脚总宽700 mm 单脚宽200 mm 铲脚离地高110 mm产品图纸白产品定位信息 口产品测量信息 寄图纸版本信息材料要求宗检具底板、结构件和样板建议采用铝镁合金(ALMg4.5Mn0.7)曰模拟块建议采用铝镁合金(A矗4.5MhO小或可加工塑料(CIBA BM5166)意定位测量用的销和孔套建议采用合金钢材料(GGr l 5,40Cr)底板要求出检具的大底板其上表面作为安装和测量的基础平面应无明显的 走刀痕迹。I篇使用中可承受检具的重量，不变形。S上平面应刻100 mm间隔的坐标线。线深0.5mm宽0.5mm。O大底板作为基准时，且平面应设有测量基准。艮|设有号个测量 基准球或者三个测量基准孔或三个测量基准柱或者三个方向的 测量基准平面，并标明坐标方向及坐标原点与汽车坐标原点的 知对坐标值O京大型检具的底板侧面应装有起吊装置，底板下应设有铲脚 位。即在底板下需留有高度120 mm宽度800 mm的空域让铲 车铲脚及铲齿能够进入。e小型检具应在底板上设有搬运手柄。PLANEBPLANE C250,000 mm 0.025START-iA250,000 mm+0,025STARTBMASTER HOLEPLANE AGRID SETUP AREA25 MMX 25 MM TYP.OPERATION PROCEDUREMAXIMUM 50%IMAGE REDUCTIONFROMSTANDARD8.5X11产品布置产品按装车位置放置可按90度的增量倍数旋转放置为了便于使用和管理，镜象对称零件、左右件只要外形尺寸允许，尽可能布置在一个底板上产品定位后按产品图纸给定的信息设计定位装置。总销定位的设计采用独立原则。推荐采用弹簧座锥形销 结构。密孔定位的设计采用定量配作法。所有的定位孔均需加 一孔套。僚面定位的设计要根据产品定位面的形状和结构特点。e根据实际情况可适当增加辅助支撑以满足三坐标的测 里面要。Blind Holes114-648Taper Pin wit h Sur f ace Dat um产品夹紧a定位面的法向须施加外力以确保产品正确定位。白夹紧的方式有常见的快速夹紧器、固定螺栓、压板 等。白快速夹紧器的压头推荐采用带弹簧的橡胶压头。白在有定位销或检验销的地方，压头要设计成中空的形 式。样在有孔或其他特征要素需要测量的地方，压头要设计 成可保证测量的形式。114-641mGr ind spac er 3.0 mm minimum t hic knessCLAMP DIRECTION AND MOUNTING TYPES OF CLAMPSSt r aight-On(90)Cl amp Dir ect ionMul t i-Sur f ace Cl amp Dir ect ionMul t i-Sur f ace Cl amp Dir ect ionTYPICAL SURFACE DATUM AND PIN DATUM1 14-622mTypic a l Ta per Pin Lo c a t o r w it h Ho r sesho e Cl a mp and Ba c k up Da t um(Same Loc at ion)产品在线检测总用百分表测量KPC点位置。百分表建议采用 数显式。B用检测销、孔套测量产品孔、销的位置度。1 最大实体原则设计。建用模拟块+止通检验销测量产品线、面轮廓 度。窗用样板+止通检验销测量产品截面线轮廓度。检测内容需得到要相关工程师的确认。问题三什么是独立原则？RFS-Recj ar dl ess of Feat ur e Siz e什么是最大实体原则？MMC-Maximun Mat er ial Condit ion三制造要求制造精度要求用于被测零件定位的基准位置公差不大于0.10mm；用于检测被测零件包括检验销/衬套和KPC等零件的位置公差不大于0.15 mm；用于内部线条（塞片检验）表面轮廓特性的位置公差不大于0.15mm；用于边缘线条（塞片检验）表面轮廓特性的位置公差不于0.20mm；目测基准的公差不大于0.50mm；当某一产品特性偏离上述规范时可采用1/10准则。,检具及零件的功能表面粗糙度铝件不大于Ra 1.6。钢件不大于Ra0.8o 模拟块及测量表孔位装置等附件平动或转动应方便合理。定位可靠，无晃 动或窜动现象。材料熟处理要求白铸造、锻造或焊接件必须经过时效处理，以消 除内应力。总钢制件必须经过热处理，以保证其良好的机械 性能。外观要求宗材料表面应平整光滑，不允许有气孔、砂 眼、结疤等缺陷。自钢制零件因易生锈必须进行表面防锈处理O 寂所有非检测用铝件表面应漆成适中的蓝色。防止遗失的要求应有防止损毁和遗失的放置罂连接装置 片所有可移去的定位销a固定螺栓卷可拆卸检测工具如：检测棒、样板、模拟块等114-400c abl eRETAINERIn or der t o pr event l oss,al l handknobs ar e t o be r et ained and at t ac hed t o t he c hec king fixt ur e.The met hod shown bel ow pr event s t he c abl e fr om t ang l ing and br eaking.HANDKNOB114-130标识要求应在检具上标注片基准位置代号 白夹紧器装夹顺序号 检测内容书铭牌铭牌要求延锋伟世通汽车饰件系统有限公司名 称 检具编号零件号 图 号车 型 更改级别外形尺寸 重 量四认可要求技术交底在技术交底会上（或会前）将向供应商提供以下文件及信息a产品数据一套a产品图纸一份e检具策划表一份白技术协议一份延锋伟世通汽车饰件系统有限公司Yanf eng Vist eon Aut omot iv e Tr im Syst ems Co.,Lt d.检具策划表/Gage Pl anning概念认那那念认小时供应南应提W以下文作书检具设计结构总图白时间进度表检具设计结构总图环检具外形三视图（不含产品）总检具立体视图（含产品）目定位夹紧结构剖面图（含产品）将在线检测功能件（模拟块、检验销等）剖面图（含产品）a设计输入信息a定位信息对照表将图纸需1：1绘制及打印制造认同G制造预i可一在供应商口进行 a制造终认可一在生产地进行制造认可内容s技术资料一完整性a产品安装一简便性、可靠性、可操作性G在线检测一有效性B尺寸精度一符合性G R&R研究一适用性技术资料遭单僚一套完整的检具设计图纸和材料清单；所有基准的 坐标均应标注在图纸上；白一套完整的检具三维数模；用
