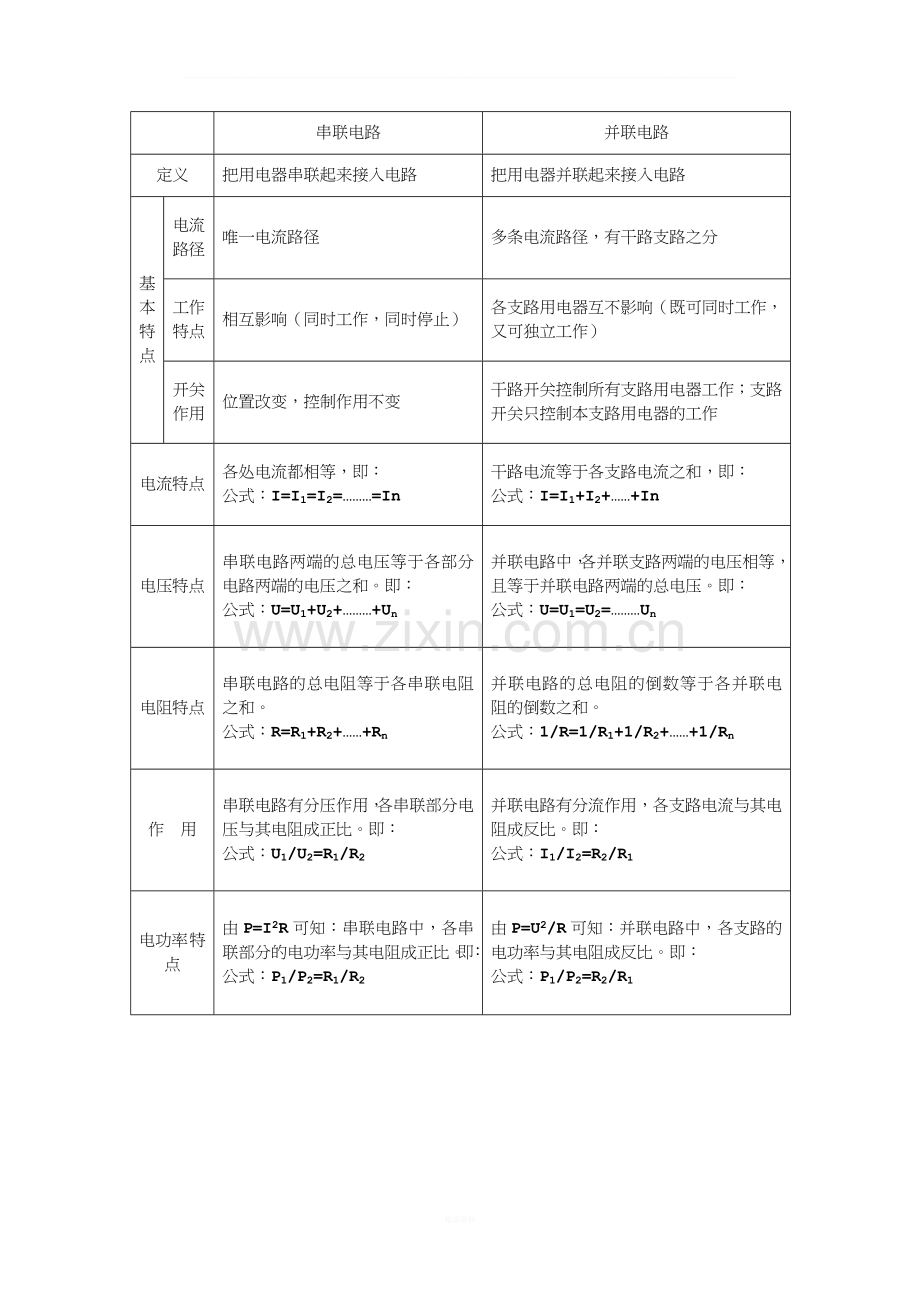

串联电路
并联电路
定义
把用电器串联起来接入电路
把用电器并联起来接入电路
基
本
特
点
电流路径
唯一电流路径
多条电流路径，有干路支路之分
工作特点
相互影响（同时工作，同时停止）
各支路用电器互不影响（既可同时工作，又可独立工作）
开关作用
位置改变，控制作用不变
干路开关控制所有支路用电器工作；支路
开关只控制本支路用电器的工作
电流特点
各处电流都相等，即：
公式：I=I1=I2=………=In
干路电流等于各支路电流之和，即：
公式：I=I1+I2+……+In
电压特点
串联电路两端的总电压等于各部分电路两端的电压之和。即：
公式：U=U1+U2+………+Un
并联电路中，各并联支路两端的电压相等，且等于并联电路两端的总电压。即：
公式：U=U1=U2=………Un
电阻特点
串联电路的总电阻等于各串联电阻之和。
公式：R=R1+R2+……+Rn
并联电路的总电阻的倒数等于各并联电阻的倒数之和。
公式：1/R=1/R1+1/R2+……+1/Rn
作 用
串联电路有分压作用，各串联部分电压与其电阻成正比。即：
公式：U1/U2=R1/R2
并联电路有分流作用，各支路电流与其电阻成反比。即：
公式：I1/I2=R2/R1
电功率 特 点
由P=I2R可知：串联电路中，各串联部分的电功率与其电阻成正比。即：
公式：P1/P2=R1/R2
由P=U2/R可知：并联电路中，各支路的电功率与其电阻成反比。即：
公式：P1/P2=R2/R1
