百灵达绣花机操作说明.pdf

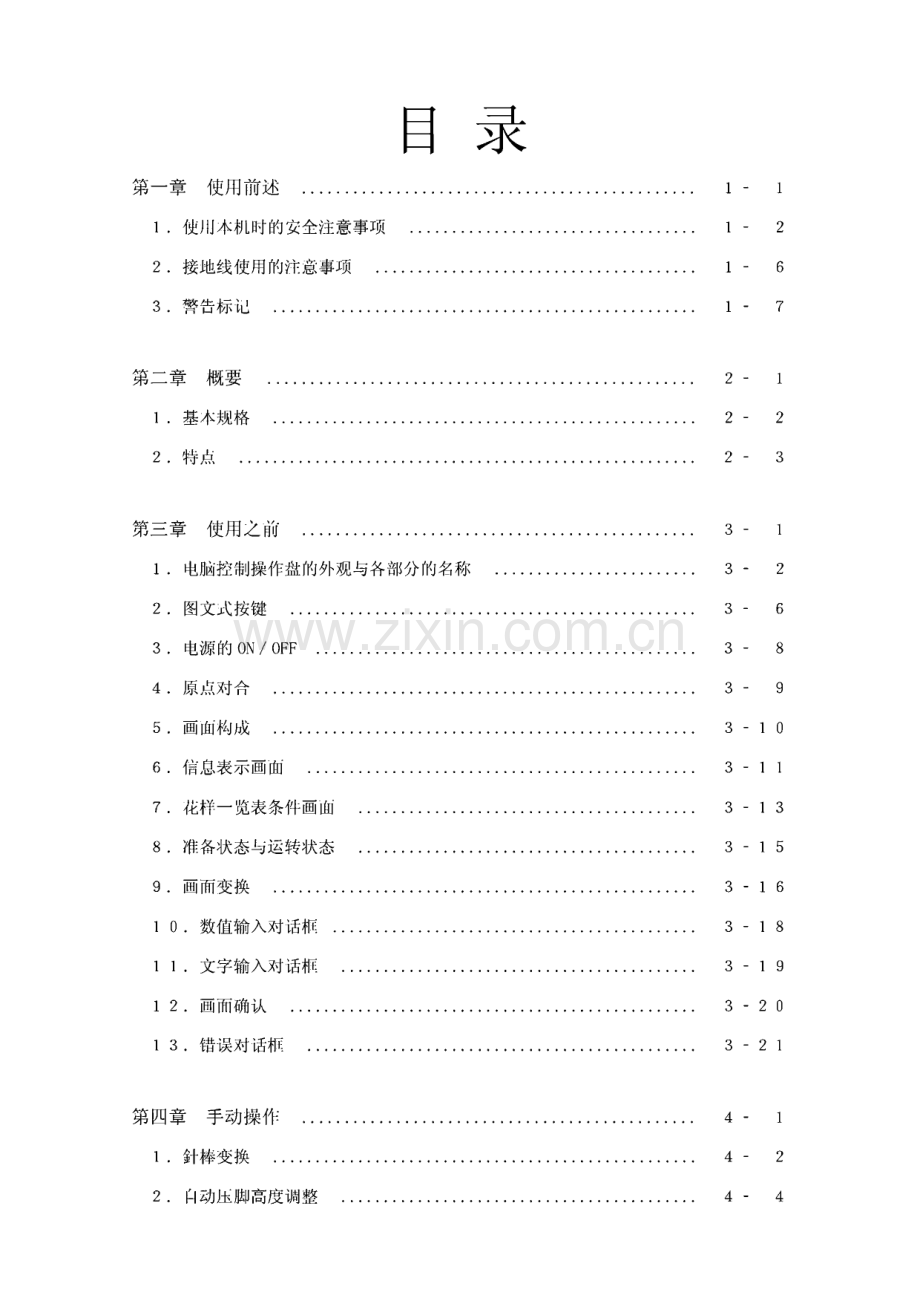

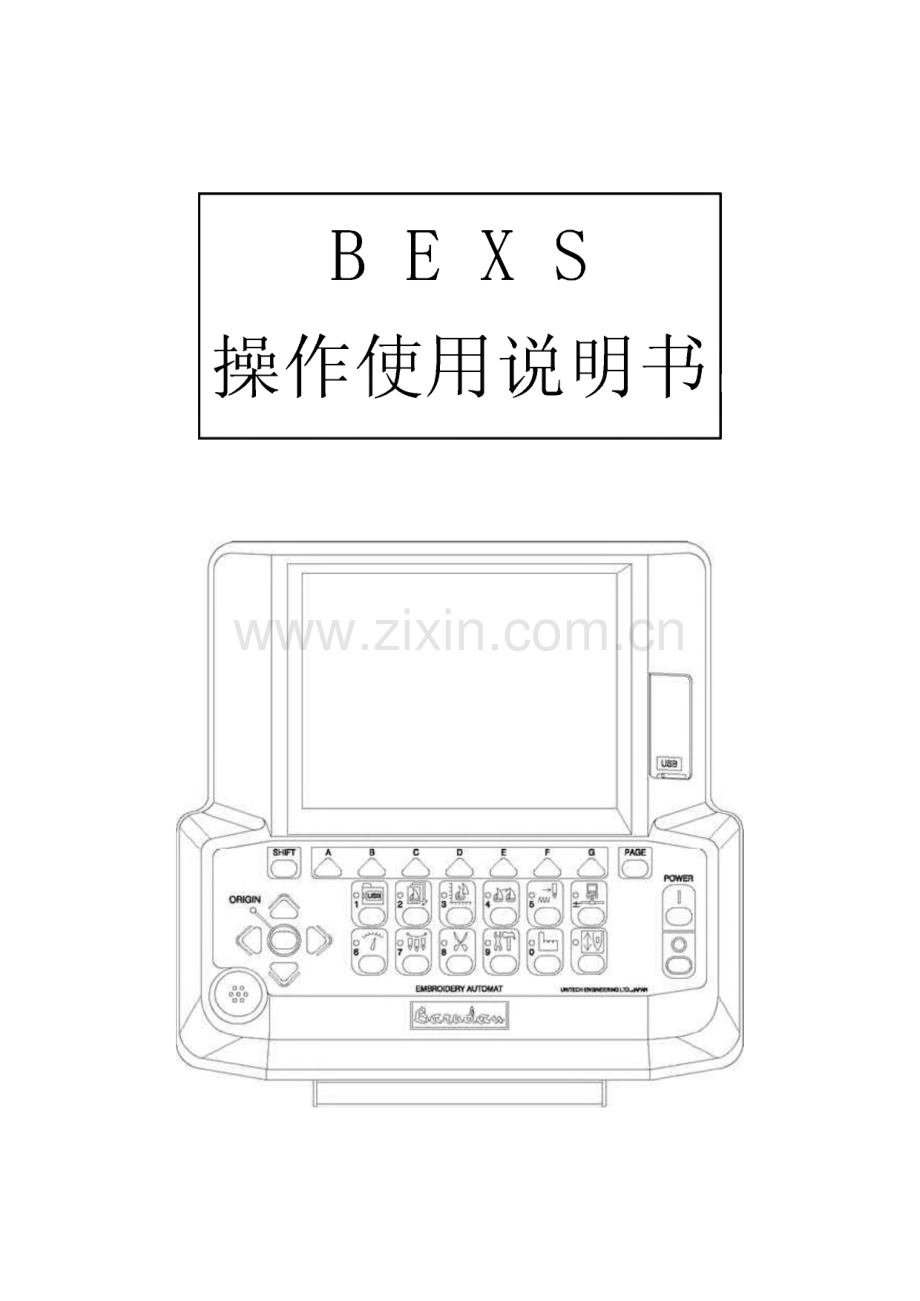

BEXS 操作使用说明书目录第一章使用前述.1-11.使用本机时的安全注意事项.1-22.接地线使用的注意事项.1-63.警告标记.1-7第二章概要.2-11.基本规格.2-22.特点.2-3第三章使用之前.3-11.电脑控制操作盘的外观与各部分的名称.3-22.图文式按键.3-63.电源的 ON/OFF.3-84.原点对合.3-95.画面构成.3-1 06.信息表示画面.3-1 17.花样一览表条件画面.3-138.准备状态与运转状态.3-159.画而变换.3-1 61 0.数值输入对话框.3-181 1.文字输入对话框.3-191 2.画面确认.3-2 01 3.错误对话框.3-2 1第四章手动操作.4-11.金十棒变换.4-22.自动压脚高度调整.4-43.剪线.4-54.线保持/开放.4-75.预备刺绣.4-86.换刺绣框.4-97.底线计算.4-1 08.主轴电机刹车保持/解除.4-129.力口油.4-131 0.下死点停止绐缝绣.4-1 811.绐缝绣.4-1 912.镭射定位装置.4-2 1第五章花样输出/输入.5-11.使用花样输出入之前.5-22.使用USB之前.5-43.USB 输入.5-74.USB 输出.5-1 55.USB 管理.5-1 86.ABC 运转.5-2 37.COM 输入.5-2 58.COM 输出.5-2 9第六章储存花样管理.6-11 花样选择.6-22.花样信息显示.6-33.改变花样名称.6-54 生产数量显示.6-65.储存花样的删除.6-86.换色功能的一览表显示改变.6-97.轮廓针迹.6-138.面线使用量.6-1 5第七章运转条件.7-11.改变运转条件.7-22.运转条件一览表.7-43.设定置换软件范围.7-94.自动配列的空隙自动设定.7-115.自动配列的次数自动设定.7-13第八章刺绣运转.8-11.花样开始点的位置对合方法.8-22.运转准备.8-33.转速的改变.8-54.框架四角形移动定位描绘.8-65.空绣.8-96.高速空绣（针数指定）.8-1 07.高速空绣（换色单位）.8-1 18.换色功能改变（通过顺次检索进行换色改变）.8-129.全部功能的改变.8-1 31 0.退针.8-141 1.自动补绣.8-1 51 2.保持功能.8-1 6第九章网络功能.9-11.使用网络功能之前的确认.9-22.操作人员编号的通知登录.9-53.休息中的通知.9-84.操作人员呼叫.9-95.花样交换中的通知.9-1 06.从服务器输出（直接下载）.9-117.从服务器输出（生产计划下载）.9-14第十章储存花样的编辑.1 0-11.转色信号的改变.1 0-22.全部信号的改变.1 0-33.手动增加走针的输入.1 0-44.DSP.1 0-7第十一章环境设定.1 1-11.MC的改变.1 1-22.MC 一览表.1 1-43.珠片调整型式.11-124.画面的显示颜色设定.11-135.花样的显示颜色设定.11-176.网络设定.11-2 07.日期时间设定.11-2 28.版本显示日.1 1-2 3第十二章 系统程序.1 2-11.系统程序构成.1 2-22.系统程序更新.1 2-33.记忆储存初期化.1 2-5第十三章 附录.1 3-11.功能一览表.1 3-22.辅助功能一览表.1 3-33.错误信息一览表.1 3-4第一章使用前述本章就有关使用本机器的注意事项，进行以下内容的说明。1.使用本机时的安全注意事项2.接地线使用时的注意事项3.警告标记1-11.使用本机时的安全注意事项在使用本机前，请认真阅读此安全注意事项后，再进行正确使用。本文所说明的有关警告注意等图文记号的内容，请认真阅读理解。本文中的标记内容说明本标记是指，如果无视此警告进行错误操作,会容易造成人身伤亡的可能。本标记是指，如果无视此注意事项进行错误操作,会容易造成人员受伤以及物品损坏的可能。1-2/!警告本机是专业用刺绣机。本机是对刺绣制品-半制品以及类似材料进行刺绣的专用机械。在原则上请不要使用与此以外的用途。请认真阅读此操作说明书，在充分理解机械操作的基础上进行操作。对本机操作人员的要求是一定要对本机操作熟练，如果，对本机的操作不熟练的人员操作时应有 操作熟练人员在场进行监督管理。操作本机时，请从正面进行操作。请注意不要从侧面或进入机械后面以及站在机台板上进行操作。在运转操作时，请勿将脸、手接近针、天秤、梭床、剪线刀等部分以及驱动轴、皮带、皮带轮、齿轮等可动部分。另外，请勿随意将旋转轴、皮带轮、皮带等罩盖取下。在旋转轴、皮带轮、皮带等取下的状态下，请勿进行运转操作。操作本机时，请穿适合于操作本机的服装。在操作时，请勿披散长发、配带项链、手链以及穿着易卷进机械的服装，否则会造成重大事故。操作本机时最好由1名操作人员操作。多数人操作时，会容易发生误操作启动机器，造成危险。请确认机器的可动部分无人时，再启动机器。另外，使用本机时不要让儿童靠近机器。请勿使用，本机指示以外的电源以及电压。请勿随意改造或拆卸装置。否则，会引起火灾、触电、故障等事故。请将电源插头确实地插入电源插座内，否则，插头的金属插片接触其他金属后会造成火灾、触电等事故。本机请勿在湿度高的地方使用，以免造成火灾、触电等事故。请勿损伤、破坏电线以及配线，也不要进行加工、扭曲、过度拉长。另外，请勿将重物放在其上面或加热。以免电线损坏造成火灾、触电等事故。止匕外，当电源或配线露出芯线或者断线时，请委托代理店进行修理。1-3&警告请勿将水或化学药品洒入电脑控制器内。万一，进入电脑控制器时，请拔下电源插头或切断总开关后，委托代理店修理。请勿在电脑控制器旁放置金属布夹、别针、剪刀等金属物。以防止其物品掉入控制器内,造成内部电气短路，引起火灾、触电、过热火伤等事故。请勿在电脑控制器旁放置花瓶树盆茶杯-化妆品以及装有药品与水的容器。以防进入控制器内，造成火灾、触电等事故。万一，控制器内进入异物，请及时拔下电源插头或切断总开关后，委托代理店进行修理。在调整机器时忌穿线或者确认刺绣产品质量效果时，请务必在停机的状态下进行。手动旋转机器时，请务必切断刺绣机的电源。打开控制器的罩盖时，请务必拔下电源插头或切断总开关。1-4A注意请避免本机在阳光直射、暖房设备旁或取热装置等温度上升的地方使用。另外，请勿在屋外使用。请勿在有火气旁使用本机，以免造成火灾。请保持通风孔清洁，最好每周清洁1次。通风孔有灰尘时，请用吸尘器从表面进行清扫。通风孔灰尘过多，空气不能充分流通时，会造成装置损坏、引起火灾等事故。止匕外，由于控制装置内部的温度上升导致机器不能正常启动。（对话信息有显示）需要打开控制装置的罩盖接触内部电子板、电源组合等装置时，请拔下电源插头。即使关闭电源，内部电压短时间内仍存在。请在拔下电源插头4分钟左右后，再打开控制装置的罩盖。请注意，即使过了 4分钟后，内部仍有50度以上的高温零件。请使用符合本机器的百灵达公司正规零件。如果使用不符合本机的零件，会容易导致故障。请勿使用已经弯曲的针或不适合布料的针。以免造成断针或针弯曲的原因。在刺绣途中请勿用力按或拉布料。以免造成断针或针弯曲的原因。操作结束后，请将所有的开关关闭。拔下电源插头或关闭电线的总开关。派 关于刺绣机注油，请按照机器上标签中的指示进行注油。1-52.接地线使用时的注意事项1）请务必将本机的本体接地。当机器性能下降以及发生故障时，接地能防止触电的危险。在机器的电源中带有接地线或具有插头的接地电缆。安装插头或插座时，请使用符合电器生产厂规定以及国家法令的产品。危险：如果没有正确连接接地插头，会容易导致触电的发生。2）如果没有完全理解连接方法或不能断定是否正确时一，请及时委托从事本机的专业技术人员或电力公司的技术人员进行检查。3）本机的电压为100V以上的电路，并且采用特殊的电源线以及插头。请勿使用转接器。如果把本机连接到另外的电源时，请委托有关技术人员。4）接到电源插座的地线，请委托电力公司的技术人员进行配线施工。派请务必确认本机所使用的输入电源以及电流之后再进行配线连接。1-63.警告标签注意，运转中请勿接近警告标签附近。1-7警告标签内容A警告注意梭床回转中梭床会引起严重伤害。在梭床运转中，请勿接触梭床圈A警告卷入警告机器运转中，请勿拆卸罩盖 夹接处会带转您的头发，手指，手或衣服，由此引起严重伤害。在维修机器前请关闭电源1-8第二章概要本章就有关BEXS的概要进行以下说明。1.基本规格2.特点2-11.基本规格1）储存器记忆花样数100个2）储存器记忆容量1个花样:100万针（全记忆容量：1000万针）3）显示画面8.4英寸LCD解像度：640 x480 点(VGA)4）环境温度545度（运转时）一2 060度（存放时）5）湿度2080%RH（相对湿度），但是不可结霜。6）接地接地为三种接地方式，接地电阻100。以卜7）剪线MK4、MK5、MK68）断线检测装置断线传感器9)USB前面1端口后面2端口10）网络100BASE/10BASE11）紧急停止开关12）雕孔13）帽框（机台面升降式机器）14）选购件 单片珠片装置（SQ）自动加油装置 双片珠片装置（TSQ）红外线安全装置 自动压脚装置-条码输入 镭射标志装置2-22.特点1）操作简单专为刺绣机开发的自动控制操作盘装置，装备OS：Linux,显示力丰富，操作性强。画面会按照各个功能的图文操作按键显示功能，可以由图文指示按键进行操作，因此操作简单。操作错误以及机器状态的信息表示都由图文来显示。2）USB功能对应USB机器。（但是，也有不能使用的。）要能使用，需有以下物件。U盘 键盘 内存读卡器 软盘驱动器 条码扫描3）网络功能的标准化连接服务器（电脑）和刺绣机之间LAN,可以收发刺绣数据。此外，可以知道刺绣机的实时运转状况。4）充分的储存记忆容量记忆容量为1000万针，具有足够的容量。此外，花样数据可以输入到100个花样。5）高速运转由于使用无段变速的强力电机，从低速到高速每lOrpm可以选择刺绣的速度。（山 于机种不同上限值有限制。）6）静音驱动电机刺绣机的主轴驱动使用新变频（变流）方式电机，从低速到高速的整个范围内的噪音 小动力大，采用方式是伺服方式，准确的保证自动变速以及高定位停止精度。框架驱动也采用专门开发的AC伺服电机，或者使用微型5相脉冲电机进行驱动，实 现了高速度低噪音的驱动运转。2-37）自动变速-自动分割在刺绣中所指示的转速范围内，根据花样的振动幅度自动变速为最适合的转速，因此绣出的产品整齐美观。设定跳针分割的话，当花样振动幅度超过设定值时，会自动进行跳针分割，使刺绣花样有更好的稳定性。8）花样信息的显示、花样的视觉显示不仅能够显示出各个花样的针数、尺寸、移动量、面线使用量，还能够有花样的视觉显示。此外，花样的一览表显示方法可以从花样名称一览表与图像一览表里进行选择。画像一览表显示可以由视觉确认花样并选择。9）头部选择根据花样数据可以管理刺绣机头部的ON/0FFo从电脑控制器上可以手动管理刺绣机头部的ON/OFFo10）旋转幅度的调整可以调整实施完成品的旋转幅度。11）自动贴布以及自动框架交换移动功能贴贴布时或者框架交换时，框架会自动移动到设定的位置。12）袜子绣仅输入一个花样就可以进行2个袜子的刺绣。13）花样的自动排列刺绣设定1个花样的竖-横的次数及间隔、或开始方向就可以在框架一面进行刺绣。此外，设定补助功能可以简单进行各个设定。14）花样开始位置的登录只需设定一次花样的开始位置，第二次就能从相同的开始位置进行刺绣。2-415）刺绣范围的确认刺绣之前，花样的刺绣范围由框架显示的颜色变化进行确认。此外，可以确认向花样四角的自动移动以及符合花样的轮廓的框架自动移动。刺绣范围的数值可以设定。16）保持功能保持功能是，在花样刺绣中途电源断掉时，再次打开电源可以继续进行刺绣的功能。机器中装有原点传感器，把从基准点的距离正确回复，正确的继续进行花样刺绣。2-5第三章使用之前本章就有关BEXS的操作上的共同事项，进行以下内容的说明。1.电脑控制操作盘的外观与各部分的名称2.图文式按键3.电源的ON/OFF4.原点对合5.画面构成6.信息显示画面7.花样一览表条件画面8.准备状态与运转状态9.画面变换10.数值输入对话框11.文字输入对话框画面确认12.画面确认13.错误对话框3-11.电脑控制操作盘的外观与各部分的名称3-2LCD（液晶）显示器显示刺绣机的状态、操作内容、花样内容等。图文按键（AG）把操作内容用图文显示在显示器上，用于选择该图文键。页按键改变显示画面。详细内容请参照9.画面变换转换键切换到图像菜单。按转换键，就会显示不常用的方便功能等。原点LED框架在原点（记忆花样的开始位置）时亮灯。框架不在原点时熄灯。设定微动键移动框架以外的功能（一览显示的项目选择等）时灯会闪亮。原点键框架不在原点时，将框架移向原点。框架在原点时，准备状况下框架会向原点移动前的位置移动。在运转状况下，框架会向最后的刺绣位置移动。微动键移动框架。单按一次按键框架会移动0.1mm。如果持续按下按键则框架的移动速度逐 渐加快。此外，如果按一次后再立即持续按下则框架就会缓慢移动。图文式按键全部的操作都从这些按键开始。另外，输入数字时，使用数值按键。详细内容请参照5.图文式按键3-4电源ON/OFF按键启动刺绣机系统/关闭刺绣机系统 USB（1 接口）连接USB的接口。用于花样输入输出。另外，使用USB可以更新系统。USB（2 接口）连接USB的接口。用于花样输入输出。另外，使用USB可以更新系统。LAN连接LAN的接口。COM连接COM的接口。DRIVERX系列驱动器和连接接口。AC100VAC100V的电源输入接口。3-52.图文式按键花样输入输出键从USB等输入输出花样。数值键为1。副记忆花样管理键进行花样管理等。数值键为2。if 花样编辑键进行花样编辑、复制等。数值键为3O；曜换色键进行换色以及功能改变等。数值键为4。空绣键进行1针空绣以及高速空绣。数值键为5。E电脑连接通过网络对花样和刺绣机的生产工作状况进行管理。数值键为土。7叩Q转速变更键改变刺绣机的运转速度。数值键为6o换针键手动改变刺绣机的针棒。数值键为7o剪线键进行手动剪线。数值键为80设定状况键设定电脑控制操作盘的状况。数值键为9。3-6手动操作键锁线、预备刺绣、换框架等进行各个手动操作。数值键为0。刺绣运转键改变准备状态与运转状态。无数值键。3-73.电源的ON/OFF启动电源1）请打开刺绣机驱动箱的主电源。2）按电脑控制盘上的电源开关。关闭电源1）关闭电源，首先请关闭电脑控制盘的电源。2）长时间不使用时，请关闭驱动箱的主电源。注意：在以上情况时，打不开电脑控制盘。3-84.原点对合对合刺绣框架原点。1）请参照2.电源的ON/OFF，打开电脑控制盘的开关。2）显示标题画面后，转换为以下画面。3）按G键进行刺绣框原点对合。注意：刺绣框架的原点对合结束后，进入刺绣机的操作。3-95.画面构成XS电脑控制操作盘的基本画面构成。国是主要画面。画面右下方是，显示年月日期。把打开电源时没有任何显示的状态称为开始画面。同是显示花样的图案。是显示花样信息的画面。详细请参照6.信息显示画面。回是显小刺绣机信息画面。详细请参照6.信息显示画面。回是显示AG键的图文。3-106.信息显示画面6-1.显示花样的信息画面。显示现在选择的花样信息。BACE：记忆号码。在运转条件变更时，反转显示。无花样记忆时，会闪烁。:花样名称。：花样总针数。：显示花样状态图文。国DSP：改变运转条件项目3时会显示。（XI）：改变运转条件项目6时会显示。（XI）：改变运转条件项目13时会显示。（XI）:显示从电脑读入的花样。（派2）:显示在DSP制作的花样。（X 3）:运转条件的反复次数。XI详细请参照第七章2.运转条件一览表。派2详细请参照辞第九章6以及7.从服务器输入。派3 详细请参照第1章4.DSPjo向 0回3-116-2.刺绣机的信息画面显示显示目前的刺绣机信息。国：主轴在上死点时，会显示为To p。回：连接网络时会显示为回o没有连接网络时会显示为国。：压脚的高度。0:选择的针棒号。回：设定的分组号。回是显示框架移动量。Inc:最后移动的框架移动量。Abs:从开始到现在位置的框架移动量。3-127.花样一览表条件画面设定花样一览表的显示条件。派 储存一览表和USB花样一览表的设定是个别的。1）按储存花样管理键或者花样编辑键或者花样输出输入键O3迺2）按转换键。再次按转换键,返回之前的画面。3）按A键,转变图像一览表和花样名称一览表。h01!X蒯 7MdU t 1 1 4 M I WldMS_I04IOPN01au rtf*11 H4：A123OA/Hd.HAWUPAMHAWAinurEnnjcmo“)！Ul GAPQQ/1399ltJIBQ4Q003t.tA(,-,V1M 1!/1X：At 2345Z&QN1CKQ).”t 4SXAKR t Windows XP、或者Windows V ista的电脑可以使用LAN。派 请参照LEM-Server使用说明。LAN 线 X 2 HUB X 3派2 LAN的连接形式不同，使用的配线也不一样。派3 在电脑连接2台以上的刺绣机时，需要HUB。9-3（情况1）1台电脑和1台刺绣机连接时。派使用交叉LAN网线。电脑交叉LAN网线电脑控制盘（情况2）1台电脑和多台刺绣连接时。派使用标准LAN网线。电脑 电脑控制盘HU B9-42.操作者编号的通知登录每台刺绣机都可以登录操作者的编号，并可通知电脑方。（关于电脑的操作，请参照LEM-Server的使用说明书）2-1.操作者编号的通知。把已登录的操作者的编号通知给电脑。1)二 按网络键。2)显示网络画面。3)9-54）使用微动键从主页画面选择操作者编号。再次按5）按G键，把操作者编号通知到电脑。B键，返回开始画面。9-62-2.操作者的登录-改变 1）请按照2-1.操作者编号的通知显示操作者编号一览表。2）使用微动键选择需要登录或者改变操作者的编号。3）按D键O4）显示文字输入对话框。请参照第三章11.文字输入对话框，输入操作者编号。派 操作者编号最多8个文字。9-73.休息中的通知可以向电脑通知刺绣作业的暂停信息。（关于电脑操作，请参照LEM-Server的使用说明。）1）请按照2-1.操作者编号的通知显示网络画面。2）按C键|，通知休息中。3）再次按C键|，通知休息结束。9-84.操作人员呼叫可以从刺绣机呼叫电脑管理者。（关于电脑操作，请参照LEM-Server的使用说明。）1）请参照2-1.操作者编号的通知，显示网络画面。2）按D键操作人员呼叫通知电脑。9-95.花样交换中的通知在进行生产管理对象以外的作业时（花样交换、试绣、故障等）可以通知电脑。（关于电脑操作，请参照LEM-Server的使用说明。）1）请参照2-1.操作者编号的通知，显示网络画面。3）按A键 SSI,进行花样交换通知。画面整体的颜色会改变。4)再次按A键通知花样交换结束。画面整体的颜色会返回原样。9-106.从电脑输出（直接下载）可以从电脑内保存花样中指定下载。首先，把网络服务应用程序设为直接下载型式。（关于电脑操作，请参照LEM-Server的使用说明。）6-1.以花样名称读入1）请参照2-1.操作者编号的通知，显示网络画面。2)按A键O3）显示从电脑读入（直接下载）画面。再次按A键悭“，返回网络画面。4）按c键|a|,显示文字输入对话框。请按照第三章11.文字输入对话框，输入需要下载的花样名称。9-115）按G键开始下载。在进行下载时会显示以下花样信息显示画面。ABE花样名称和总针数。Width花样的宽度。Height花样的长度。Pass开始点和结束点的移动量。Pl显示从开始点到左下点的最大尺寸。P2从开始点到右上点的最大尺寸。回显示下载的进行状况。6）下载结束后，返回开始画面。派被电脑读取花样时，在信息显示画面上会显示回o（有关信息画面，请参照第三章6.信息显示画面）9-126-2.从下载履历读入1）请参照2-1.操作者编号的通知，显示网络画面。4）显示下载履历画面。Alta II 再次按E键,返回从电脑读入（直接下载）画面。5）用微动键从主画面的下载履历中选择需要的花样。6）按G键，在选择的花样被设定的状态下，返回电脑读入（直接下载）画面。7）再次按G键,开始下载。派被电脑读取花样时，在信息显示画面上会显示（有关信息画面，请参照第三章6.信息显示画面）9-137.从服务器输出（生产计划下载）从电脑已登录的生产计划花样中下载。首先，把网络服务应用程序设为直接下载型式。（关于电脑操作，请参照LEM-Server的使用说明。）1）请参照F2-1.操作者编号的通知，显示网络画面。2)按A键3）显示从电脑读入（直接下载）画面。再次按A键,返回网络画面。9-14再次按C键返回从电脑读入（生产计划下载）画面。5）按G键开始下载。X 生产计划下载时，选择任何花样都会从第1个花样顺序开始下载。6）下载结束后，返回开始画面。X被电脑读取花样时，在信息显示画面上会显示回0（有关信息画面，请参照第三章6.信息显示画面）9-15第十章储存花样的编辑本章就有关BEXS的储存花样的编辑,进行以下内容的说明。1.更改转色信号2.更改全部功能3.手动增加走针的输入4.DSP10-11.更改转色信号检索在选择的花样数据里的转色功能,之后改变功能内容。X在运转状态下不能更改信号。（关于所显示的信号内容，请参照：第十三章1.信号一览）1）按转色键。2）显示更改转色信号的画面。3）按A键或B键就可更改转色信号。4）按G键 后更新储存内容，检索下一个信号。派后面没有转色信号的，自动关闭结束此功能。再次按4屋键后，回到开始画面。10-22.全功能的变更检索在选择花样数据里的全部功能,之后更改内容。X在运转状态下不能更改信号。X跳针数据检索的结果上，会被反映剪线的设定。（关于所显示的信号内容，请参照：第十三章1.信号一览）1)按转色键也 按到有“PP”音。2)显示全部信号的更改画面。4)3)变更功能。派 后面没有任何信号的，自动关闭结束此功能。再次按键后，回到开始画面。10-33.手动增加走针的输入派在运转状态下不能更改信号。3-1使用微动键（JOG键）输入走针在输入走针时，使用微动键（JOG键）使框架动作，同时输入储存器。1）按花样编辑键2）按A键|J 显示走针输入画面。3）按C键时，跳针和下针互相转变。在屏幕左上方显示现在选择功能的图标。（在微动键输入的数据里选择跳针或下针数据）跳针卜针4）按微动键把框架移动到你想输入数据的位置。5）按G键到移动点为止的数据输入花样存储器。10-4X 追加输入时，对于这个花样在扩大、缩小、旋转的条件有改变时，追加输入也会 显示此条件。淡再次按键后，回到开始画面。10-53-2.花样数据的复制复制花样数据到储存内。1）3 1.按照使用微动键（JOG键）输入走针的操作1）,2,显示输入走针的画面。2)变成把其他的花样数据复制到正在选择的花样数据上的状态。但是如果根本没有复制其他的数据（没有记忆），不可使用此功能。再次按B键，回到输入走针的画面。3）用微动键选择你想复制的花样数据。4)按G键开始复制。派对于复制花样发生扩大、缩小、旋转的条件变更时，复制的是变更后的花样。按照走针输入和花样的复制，也能进行简单的花样编辑。派 按操作顺序，更新走针输入和花样的复制储存内容。10-64.DSP（Design Stitch Processor 花样针迹处理程序）4-1更改DSP不改花样的密度可以把数据扩大或缩小。可以更改最大针迹，包针线及榻榻米线间距、长短、走针距离。1）按花样编辑键荫3）按A键4）用微动键选择项目。5）按A键按B键按C键减少设定数值。增加设定数值。显不数值输入的对话框。一;J期*请参照第3章10.数值输入对话框输入数值10-76）选择新花样数据的保存位置。派 初期状态，保存地方自动选择空白（没有数据）位置。如在这空白位置保存，请前进到8）项目。7）按D键就显示储存里的花样数据一览表。用微动键选择新花样数据的保存位置。X如选择已有数据的位置，将重写新的数据。8）按G键显示花样保存画面保存花样数据。9）如在保存当中按B键中断保存。10-810）按A键X,取消保存。再次按B键 O,重新开始保存。X 取消保存时，只保存没完成的数据。运行DSP的花样时，信息显示画面上会显示哽o（关于信息显示画面，请参照第三章 6.信息显示画面）再次按键后，回到开始画面。10-94-2.Stitch Processor 一览号码（图标）项目功能设定范围初期值1普IScale（大小）可以设定刺绣花样的扩大 和缩小。50200%100%2L-max尸、*127IMax.length（最长走针距离）可以设定最长的走针距离。40 1271273SATIN中了 AW/VSatin space（缎子线间隔）可以设定包针线和榻榻米 线之间的间隔。设定数值大 做出的效果会粗，设定数 值小做出的效果会细。70 130%100%4而1：AMI-三？飞=1Tatami space（榻榻米线间隔）5LINEILine pitch（走针线距离）可以设定走针线的距离。设定数值大做出的效果会 长，数值小做出的效果会 短。70 130%100%10-10第十一章环境设定本章就有关BEXS的环境设定进行以下说明。1.MC的改变2.MC 一览表3.珠片调整设定4.画面的显示颜色设定5.花样的显示颜色设定6.网络设定7.日期时间设定8.版本显示11-11.MC的改变设定机器条件。1）按设定状况键2）显示环境设定画面。3）按A键，显示MC的改变画面。4）用微动键选择需要改变的项目。5)按A键按E键或者B键改变设定数值。，显示数值输入对话框。请参照第三章10.数值输入对话框输入数值。11-26）按G键,显示确认画面，进行初始化。有关确认画面，请参照第三章12.确认画面。再次按此键修,返回开始画面。X改变设定时，会显示确认画面。有关确认画面，请参照第三章12.确认画面。11-32.MC一览表序号（图文）项 目功 能设定范围初期值110Borer 1（雕孔刀1）设定安装雕孔刀的针号。0：不使用0针棒数02量Trim jumps（剪线跳针数）设定剪线的连续跳针数0：在跳针时禁止剪线0923Lock stitch（止绣）设定剪线后的止绣方法。1：聚集刺绣2：小三角止绣3：重复止绣4:无中止刺绣（按照数据刺绣）数值设为1114时，剪线后按照 数据进行刺绣。1411-1414明Clamp type（线保持方式）设定剪线后开始刺绣时的线保持 方式。1：第一转打开，在下死点保持。第二转打开。2:第二转打开。3:第一转打开。1315王7NNNSlow up count（开机时的低速针数）设定开机时低速运转的针数。315 st3st11-4序号（图文）项 目功 能设定范围初期值6Trim type（剪线处理方式）设定剪线处理的方式。0：暂时禁止剪线。1：在剪线之前框架向左4单位后,进行落针剪线。2：剪线之前框架向退针方向移动,之后进行落针剪线。3：设定1的动作，勾线刀在勾住 线的状态下进行剪线。11：设定1的动作返回原来的状 态，进行缝入布料线变短的 剪线。0-211X7Txl+11Trim dir（剪线处理方向）为了剪线处理，设定框架移动方 向。0：H方向动作，向机器原点移动。1：V方向动作，向机器原点移动。0108TxTrim vector（剪线处理量）设定剪线前后的框架移动振幅。050159pinLow speed（低速转速）设定通过低速功能所选择的速 度。200rpm最高转速450rpm10FIJump divide（跳针分割）设定跳针分割的振幅。超过此值时，分割移动量成为跳 针分割。3012712711Stitch back（自动补绣）设定断线检测时，自动倒退几针 进行补绣。07st4st11-5序号（图文）项 目功 能设定范围初期值12 aOverlap（重复刺绣）设定自动补绣结束后，重复刺绣 的针数。07st4st13teviAuto start（自动再开机/停止）设定自动补绣结束时，或贴布绣 时的开机/停机。0：自动补绣后自动开机贴布绣移动后停止1：自动补绣后停机贴布绣移动后停止2：自动补绣后自动开机贴布绣移动后自动开机3：自动补绣后停机贴布绣移动后自动开机03114Swing（振幅调整）调整完成时的振幅。-1515015Frame start（框架移动开始）设定框架的移动开始角度。设定的角度显示是主轴角度。451357011-6序号（图文）项 目功 能设定范围初期值16S.frame（特殊框架移动）在框架移动时，设定是否压缩跳 针程序。进而设定手动原点移动、四角扫描等框架移动操作时的许 可/禁止。0：压缩跳针程序移动框架1:按程序移动框架（禁止框架移动操作）2：按程序数据移动框架（许可框架移动操作）微动键控制的框架移动除外。02017阴Needle down（落针）设定断线时，有无落针。1：落针0：不落针0-1118面6091rlApplique（预备刺绣角度）设定预备刺绣时的停止角度。60 120 80 19T.break（断线检测次数）设定检测连续几针断线才作为断 线处理。19320130 admit（0数据禁止）花样向储存器输入时，限制0数 据读入。0：禁|上18：禁止设定值以上的0数据 连续读入。9：没有限制09011-7序号（图文）项 目功 能设定范围初期值21 aCombine data（微小数据的圆滑处 理）花样向储存器读入时,整理移动 量微小的数据。0：没有圆滑处理19：进行移动量比设定值小的 数据圆滑处理。例.设定值二5时，加算4以下的 微小数据，变为5以上作为 1针。09022R ight limit（框架右边界限）设定V 一方向的框架移动范围。0mm3200mm500 mm23因Left 1imit（框架左边界限）设定V+方向的框架移动范围。0mm3200mm500 mm24团Back 1imit（框架后边界限）设定H方向的框架移动范围。0mm3200mm500 mm25Front limit（框架前边界限）设定H+方向的框架移动范围。0mm3200mm500 mm11-8序号（图文）项 目功 能设定范围初期值26叵LCD mode（LCD液晶颜色）未使用设定不可设定 不可27gLCD bright（LCD亮度）设定LCD显示器的亮度。1:暗2：标准3：亮228场R oll to roll（给缝）设定是否使用给缝框架。0：不使用1：使用0-1029W/WS 瓯 KwsWS system（WS系统）设定是否使用WS系统。0：不使用1:使用0-1030Clamp frame（空气压框）未使用设定不可设定 不可31Warm up speed（预热运转限制转速）未使用设定不可设定 不可32圆Warm up end（预热运转解除负载 率）未使用设定不可设定 不可11-9序号（图文）项 目功 能设定范围初期值33目Frame option（框架选项）设定使用框架的对应伺服参数。0：大框架用（标准）1：蜘蛛网框架用2：按钮框架用X在运转状态不能更改。02034食Sequin size LI（珠片大小L1）设定珠片装置在刺绣时的送珠片050035詹Sequin size R I（珠片大小R I）距离。36声|m1Network type（网络类型）未使用设定不可设定 不可37 m3Marker type（激光照射条件）变更激光的照射条件。（只对应有照射条件的机器）1.停止时随即闪灯2.在准备状态时灭灯3.在1+电源启动后随即灭灯4.在2+电源启动后随即灭灯14138Borer 2（雕孔刀2）设定安装雕孔刀的针号。0：不使用0针棒数039Borer 3（雕孔刀3）设定安装雕孔刀的针号。0：不使用0针棒数011-10序号（图文）项 目功 能设定范围初期值40Sequin size L2（珠片大小L2）设定珠片装置在刺绣时的送珠片 距离。050041詹Sequin size R 2（珠片大小R 2）42匾Presser foot（压脚高低）设定限制压脚高度的规格。0.不使用此功能1.每针的高度设定2.根据PR信号设定高度02043|SEQUINR otary sequin（圆头机珠片）设定控制圆头机珠片的规格0.仅最终针可以进行珠片绣动作1.全针可以进行珠片绣动作对于需使用的针，请进行部品的交换。0-1044gSpecial MC（特殊机器条件）特殊机的机器条件（SMC）变更操 作的窗口。设定不可设定 不可11-113.珠片调整设定珠片装置的调整设定。1）按1.MC的改变1）3）操作方法，显示MC改变画面。2）选择 MC一览的34：Sequin size L1或35：Sequin size R 1 调整设定。X 没有连接珠片时不能选择。按原点键开始珠片93）按C键按D键按E键所有的机头开始送珠片动作。所有的机头开始退珠片动作。可以调整各自头部。11-124.画面的显示颜色设定4-1.设定彩色数值。改变R（红），G（绿）,B（蓝）的各数值，设定画面显示颜色。1）按1.MC的改变1）,2）的操作方法，显示环境设定画面。2）按C键显示画面颜色的设定画面。3）可以设定各画面的显示颜色。Main Window主页画面的颜色。Sub WindowSub Info主页画面和信息显示画面框的颜色。信息显示画面的框内颜色。Drive SetDrive InfoFloatFloat InfoExchangeExchange Info运转状态框的颜色。运转状态的信息显示画面框的颜色。空绣功能画面框的颜色。空绣信息显示画面的框内颜色。换框架中框的颜色。换框架中的信息显示画面的框内颜色。4）按微动键上下选择改变颜色的项目。11-135)按A键或原点键，显示下列对话框。用R GB数值显示颜色信息。显示改变前颜色（左）和改变后颜色（右）o再次按A键不更新画面颜色关闭对话框。6)用微动键的左右键，从R GB中选择你想改变的数值。按B键-或按微动键的下键一次，数值会减1。按C键一l或按微动键的上键一次，数值会加1。按D键。、所有的R GB数值会减lo按E键 j所有的R GB数值会加1。7)按G键改变画面显示颜色。8)按F键显示确认画面后，所有的画面显示颜色为初期化。关于确认画面，请参照第三章12.确认画面。11-14再次按键，回到开始画面。X如果已改画面显示颜色，显示确认画面。关于确认画面，请参照第三章12.确认画面。11-154-2.简单设定从已设定的颜色中选择画面显示颜色。1）按1.MC的改变1）-2）的操作方法，显示环境设定画面。2）按C键显示颜色设定画面。3）按微动键的上下键从主页画面中选择你想改变的项目。4）按B键显示下列对话框。再次按B键不更新画面显示颜色关闭对话框。5）用微动键选择颜色。6）按G键改变画面显示颜色。再次按A附;IJ键后，回到开始画面。X如果已改画面显示颜色，显示确认画面。关于确认画面，请参照第三章12.确认画面。11-165.花样的显示颜色设定5-1.按数值设定改变R（红），G（绿），B（蓝）数值，设定花样颜色。1）按1.MC的改变1）-2）的操作方法，显示环境设定画面。2）按D键3）按微动键从主页画面中选择你想改变的项目。4）按A键 回 或原点键，显示下列对话框。用RGB数值显示颜色信息。显示改变前颜色（左）和改变后颜色（右）。再次按A键以力不更新花样显示颜色关闭对话框。11-175）用微动键的左右键从R GB选择你想改变的数值。按B键或按微动键的下键一次,数值会减1。按C键-或按微动键的上键一次,数值会加1。按D键T所有的R GB数值会减1。按E键J!所有的R GB数值会加lo6）按G键Ml改变花样显示颜色。7)长按F键显示确认画面,关于确认画面，请参照第三章进行所有的花样显示颜色的初始化。12.确认画面。再次按 9键，回到开始画面。X如果已改花样显示颜色，显示确认画面。关于确认画面，请参照第三章12.确认画面。11-18
