中职机械制图试题库加答案.doc

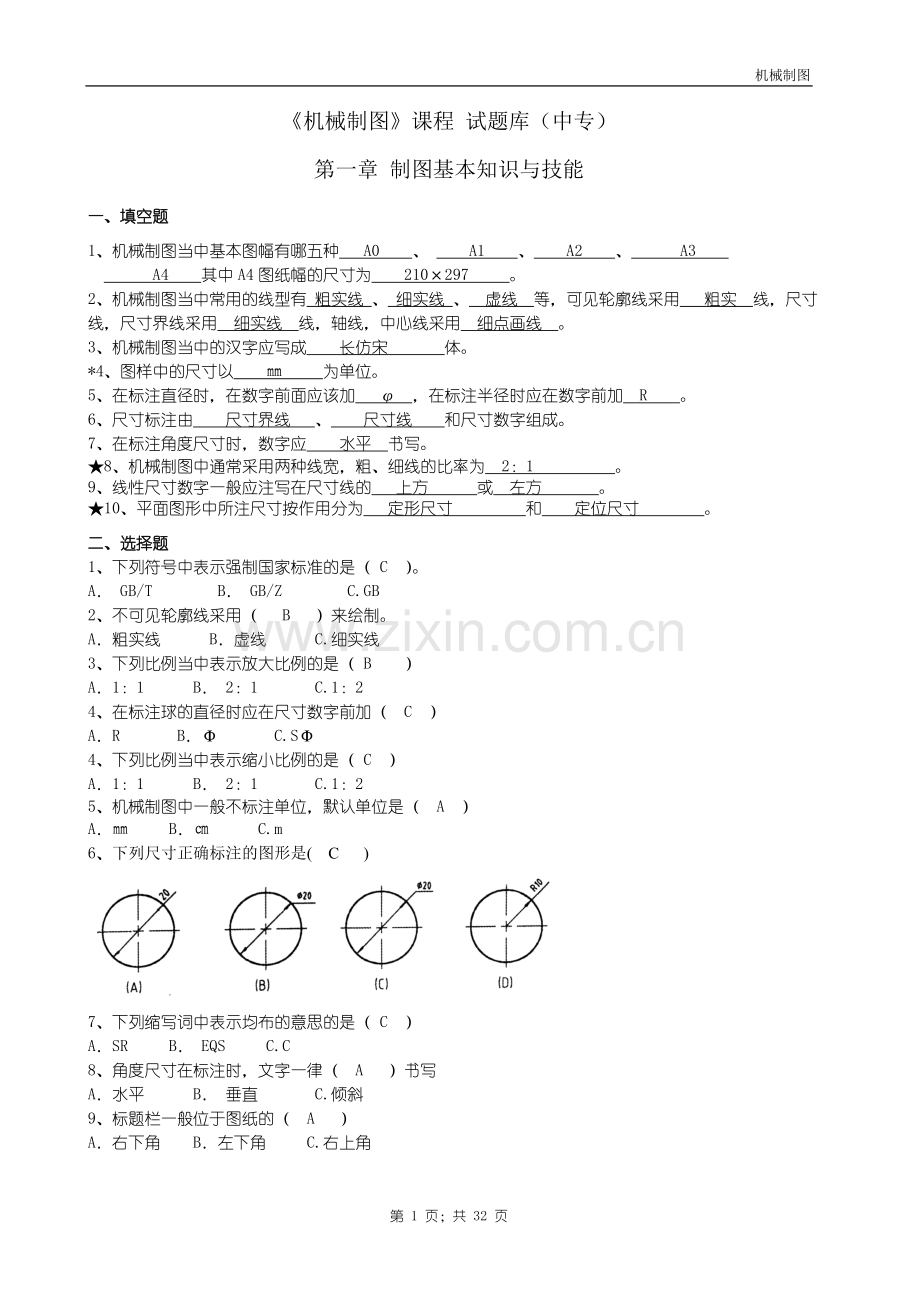

机械制图机械制图课程 试题库（中专）第一章 制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210297 。2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。3、机械制图当中的汉字应写成 长仿宋 体。*4、图样中的尺寸以 为单位。5、在标注直径时，在数字前面应该加 ，在标注半径时应在数字前加 R 。6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。7、在标注角度尺寸时，数字应 水平 书写。8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。 9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。二、选择题1、下列符号中表示强制国家标准的是（ C ）。A GB/T B GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。A粗实线 B虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A1：1 B 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）AR B C.S4、下列比例当中表示缩小比例的是（ C ）A1：1 B 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A B C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）ASR B EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A水平 B 垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A右下角 B左下角 C.右上角三、判断题1、 国家制图标准规定，图纸大小可以随意确定 ( )2、 比例是指图样与实物相应要素的线性尺寸之比。( )3、 2：1是缩小比例。( )4、 绘制机械图样时，尽量采用1：1的比例( )5、 使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。( )6、 丁字尺与三角板随意配合，便可画出65度的倾斜线。( )7、 国家制图标准规定，可见的轮廓线用虚线绘制。( )8、 国家制图标准规定，各种图线的粗细相同。( )9、 制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。( )10、图样中书写汉字的字体，应为长仿宋体。( )11、画圆的中心线时，其交点可心是点画线的短画。( )12、当圆的直径过小时，可以用线实线来代替线点画线。( )四、用已知半径作圆弧连接（保留作图痕迹）1、五、检查下图尺寸注法的错误，将正确的标注方法标注在右边图中。1、答案2、机械制图课程 试题库第二章 正投影作图基础一、填空题1、工程上常采用的投影法是 中心投影法 和 平行投影法 法，其中平行投影法按投射线与投影面是否垂直又分为 正投影法 和 斜投影 法。2、当直线平行于投影面时，其投影 反映实长 ，这种性质叫 实形 性，当直线垂直投影面时，其投影 为一点 ，这种性质叫 积聚 性，当平面倾斜于投影面时，其投影 为缩短的直线 （原图的类似行） ，这种性质叫 类似 性。3、主视图所在的投影面称为 正立投影面 ，简称 正面 ，用字母 V 表示，俯视图所在的投影面称为 水平投影面 ，简称 水平面 ，用字母 H 表示。左视图所在的投影面称为 侧立投影面 简称 侧面 ，用字母 W 表示。*4、三视图的投影规律是：主视图与俯视图 长对正 ；主视图与左视图 高平齐 ；俯视图与左视图 宽相等 。5、零件有长宽高三个方向的尺寸，主视图上只能反映零件的 长 和 高 ，俯视图上只能反映零件的 长 和 宽 ，左视图上只能反映零件的 宽 和 高 。6、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的 上下左右 方位，俯视图上只能反映零件的 前后左右 方位。7、直线按其对三个投影面的相对位置关系不同，可分为 投影面的平行线 、 投影面的垂直线 、 一般位置直线 。8、与一个投影面垂直的直线，一定与其它两个投影面 平行 ，这样的直线称为投影面的 垂直线 。9、与正面垂直的直线，与其它两个投影面一定 平行 ，这样的直线称为 正垂线 。10、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 平行线 ，具体又可分为 正平线 、 水平线 、 侧平线 。11、与三个投影面都倾斜的直线称为 一般位置直线 。12、空间平面按其对三个投影面的相对位置不同，可分 投影面的平行面 、 投影面的垂直面 一般位置平面 。13、与一个投影面平行的平面，一定与其它两个投影面 垂直 ，这种平面称为投影面的平行面，具体可分为 正平面 、 水平面 、 侧平面 。14、与正面平行的平面，与其它两个投影面 垂直 这样的平面称为 正平面 。它的 正 投影反映实形。二、选择题1、下列投影法中不属于平行投影法的是（ A ） A、中心投影法 B、正投影法 C、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性 B、类似性 C、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性 B、类似性 C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽 B、长和高 C、宽和高5、主视图与俯视图（ A ）A、长对正 B、高平齐 C、宽相等6、主视图与左视图（ B ）A、长对正 B、高平齐 C、宽相等*7、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。A、三 B、四 C、五*8、三视图是采用（ B ）得到的A、中心投影法 B、正投影法 C、斜投影法9、当一个面平行于一个投影面时，必（ B ）于另外两个投影面A、平行 B、垂直 C、倾斜10、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面A、平行 B、垂直 C、倾斜三、判断题1、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（ ）2、正平面的正面投影积聚为直线。（ ）3、铅垂面的水平投影积聚成平行X轴的直线段。（ ）4、正投影的基本特性是实形性，积聚性和类似性。（ ）5、中心投影法是投射线互相平行的。（ ）6、水平线的水平投影反映真实长度。（ ）7、水平面的水平投影积聚为直线。（ ）8、点的三投影面体系中的位置，可以用坐标来表示。（ ）9、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（ ）10、当一条直线垂直于投影面时，则在该面上反映实形性。（ ）四、根据点的坐标作点的三面投影并回答问题1、已知点A（10，15，20），点B（20，10，15）略：点A在点B 右 （左右）点A在点B 上 （上下）点A在点B 前 （前后）2、已知点A（15，15，20）点B在点A左5，前10，下5，作A,B两点的投影略：五、根据线面的两面投影作第三面投影，并判断其类型1、根据AB直线的两投影作第三面的投影， 2、根据CD直线的两投影作第三面的投影，并判断其类型 并判断其类型3、根据平面ABC的两面投影作第三面的投影， 4、根据平面ABC的两面投影作第三面的投影，并判断其类型 并判断其类型机械制图课程 试题库第四章 立体表面交线的投影作图一、选择题1、已知物体的主、俯视图，正确的左视图是（ A ）。 2、已知圆柱截切后的主、俯视图，正确的左视图是（ D ）。3、已知物体的主、俯视图，错误的左视图是（ A ）4、已知立体的主、俯视图，正确的左视图是（ B ）。 5、已知物体的主、俯视图，正确的左视图是（ A ）二、完成立体表面点A，B的投影1、 完成正六棱柱表面上点A，B的投影 2、 完成圆锥表面上点A、B的投影3、 完成圆柱表面上点A，B的投影三、画出下列立体的第三面投影，补画截交线1、画出圆柱的截交线 2、画出正六棱柱的截交线3、画出圆锥的截交线 4、画出圆柱的截交线5、画出三棱柱的截交线四、相贯线作图1、画出圆柱的相贯线 2、画出圆柱的相贯线机械制图课程 试题库第四章 轴测图一、选择题1、物体上互相平行的线段，轴测投影（ A ）A、平行 B、垂直 C、无法确定*2、正等轴测图的轴间角为（ A ）A、120 B、60 C、903、正等轴测图中，为了作图方便，轴向伸缩系数一般取（ C ）A、3 B、2 C、14、画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ A ）三角板绘制A、30 B、45 C、905、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ）A、0.5 B、1 C、26、根据组合体的组合方式，画组合体轴测图时，常用（ D ）作图。A、切割法 B、叠加法 C、综合法 D，切割法、叠加法和综合法二、判断题1、 为了简化作图，通常将正等轴测图的轴向变形系数取为1 （ ）2、 正等轴测图的轴间角可以任意确定（ ）3、 空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。（ ）4、 形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。（ ）5、 形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。（ ）6、 画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（ ）7、 正等轴测图与斜二等轴测图的轴间角完全相同。（ ）8、 斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。（ ）三、根据轴侧图，补画三视图中所缺的线条1、 2、四、.根据轴侧图画三视图，尺寸在图上量取1、根据轴测图画三视图 2、根据轴测图画三视图3、根据轴测图画三视图五、根据三视图画正等轴测图1、根据三视图画正等轴测图 2、根据三视图画正等轴测图*3、根据三视图画正等轴测图机械制图课程 试题库第五章 组合体一、填空题 1、组合体的组合形式有 叠加 和 切割 两类。2、组合体相邻的表面可能形成 共面 、 相交 和 相切 三种关系 。3、组合体视图的画图步骤是形体分析法、 选择比例图幅 、 选择视图 、布置视图、 画底稿 、检查、描深、标注尺寸、完成全图。*4、组合体尺寸标注的基本要求为： 正确、齐全、清晰 。二、选择题1、看懂主、俯视图，想象出组合体的形状，找出错误的左视图 A 。 三、判断题1、当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。2、标注的尺寸不是定位尺寸就是定形尺寸。 四、 画图题1、补全组合体的尺寸，尺寸数值按11在图中量取后取整数。（根据实际尺寸进行标注）2、根据两面视图，想出组合体的形状，并补画第三面视图。（10分） 3、 画出下面立体的三视图（20分）4、补全图中的漏线。（5分） 5、求作W投影（10分）。 6、由轴测图补画视图。 （10分） 7、补画视图中的缺线（10分） 8、补画第三视图（40分） a机械制图课程 试题库第六章 机械图样的基本表示方法一、填空题 1、按剖切范围分，剖视图可分为 全剖 、 半剖 和 局部剖 三类。*2、断面图分为：重合断面 和 移出断面 两种。 3、同一零件各剖视图的剖面线方向 相同 间隔 相等 *4、六个基本视图的名称为： 主视图 俯视图 左视图 右视图 仰视图 后视图 。二、选择题1、下列局部剖视图中，正确的画法是 B 。A B C D2、 下列四组视图中，主视图均为全剖视图，其中 A 的主视图有缺漏的线。A B C. D*3、在半剖视图中，剖视图部分与视图部分的分界线为：AA.、细点画线 B 粗实线、 C、双点画线4、重合剖面的轮廓线都是用 CA.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制 5、 当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：C A.、细点画线 B、 粗实线、 C、双点画线三、判断题1、 非回转体类零件的主视图一般应选择工作位置。 （ ）2、 在剖视图中，切根线用细实线绘制。五、 画图题1、用单一剖切面，将主视图画成全剖视图。（20分）2、用单一剖切面，将主视图画成全剖视图。（20分）3、用单一剖切面，将主视图画成全剖视图。（20分）4、将物体的主视图改画成剖视图。（20分） 5、在轴的小孔及键槽处，画移出断面图。（15分） 6、在指定位置画出断面图并标记。（10分）7、在指定位置画出断面图并标记。（10分）8、在轴的指定位置作剖面图（A处键槽深为4mm，C处键槽宽为8mm。） （15分）第七章 机械图样中的特殊表示法一、填空题1、内外螺纹只有当_；_；_；_；_等五要素完全相同时，才能旋合在一起。 2、导程S和螺距P的关系是_。 3、 绘制圆柱齿轮的圆视图中，齿顶圆用 线表示，分度圆用 线表示，齿根圆用 线表示，或省略不画。4、外螺纹在非圆视图中，大径用 表示、小径用 表示。二、选择题1、 旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用： A 、N代替 B 、 S代替 C、L代替2、一般用于受力不大且不常拆卸的场合的连接方法是：A、 螺栓连接 B 、双头螺柱连接 C、螺钉连接 3、 标准直齿圆柱齿轮的齿顶高尺寸计算公式等于： A、ha=mz B、 ha =m C、 ha =1.25m4、普通螺纹的公称直径为螺纹的( )。 A、大径 B、 中径 C、 小径5、 普通螺纹的牙型为( )。 A、三角形 B、 梯形 C、 锯齿形*6、 一 对齿轮啮合时：A、模数相等 B、压力角相等 C、模数和压力角相等 7、普通螺纹的牙型角是 A 30 B 60 C 33 D 458、螺栓连接画法中，下列说法错误的是（）。A、板上的孔直径大于螺纹大径B、螺母上有倒角C、螺栓是不剖的D、上下板的剖面线方向是平行9、螺栓连接的组成中共有标准件数是（）。A、2B、3C、4D、5三、判断题1、 外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。2、 在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。而螺柱、垫圈、螺钉均按未剖绘制。3、 4、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。5、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。而螺柱、垫圈、螺钉均按未剖绘制。六、 画图题1、画出正确的螺纹。（10分） 2、完成螺栓连接的图样。（10分） 2、标注螺纹尺寸（10分）1）普通粗牙螺纹：公称直径16mm 2）普通细牙螺纹：公称直径16mm、 螺距2.5、右旋、中径顶径公差带 螺距1、左旋、中径顶径公差带 代号均为5g.、短旋合长度。 代号均为7H.、中等旋合长度。3、分析螺钉连接图中的错误，将正确的螺柱连接图画在右侧。（15分）5、按规定画法，完成螺柱连接画法的主、左视图。（15分）6、找出下列螺纹画法中的错误，画出正确的图形。（20分） （1） （2） （3） （4）7、已知直齿圆柱齿轮m=5、z=40，齿轮端部倒角C2，完成齿轮工作图（比例1:2），并标注尺寸。（10分）8、已知大齿轮m=4、z=40，两轮中心距a=120，试计算大、小齿轮的基本尺寸，并用1:2的比例完成啮合图。（10分）9、图（1）为轴和齿轮的视图，画用普通平键（514 GB/T 1096）联接轴和齿轮的装配图。（10分） （1）（2）10、图（1）为轴、齿轮和销的视图，画用销（GB/T119.1 5m630）联接轴和齿轮的装配图。（10分）（1）（2）第八章 零件图一、填空题 1、 零件图四大内容是： 、 、 、 。2、 零件图的尺寸标注要求是： 、 、 、 。3、 尺寸公差是指 。4、国标中规定，标准公差为 级，相同尺寸公差值越小，精度 ；公差值越大，精度 ，同一等级的公差，尺寸越小，公差值 尺寸越大，公差值 。5、 在表面粗糙度的评定参数中，轮廓算术平均偏差的代号为 。6、 零件的表面越光滑，粗糙度值越 。7、 零件图主视图的选择原则有 原则， 原则， 原则；8、 孔与轴的配合为，这是基 制 配合；9、基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为 ；10、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为 配合， 配合， 配合三种；二、选择题1、下面哪种符号是代表形位公差中的同轴度（ ）。 2、以下尺寸标注不合理的是( ) 3、 1320.0125的公差为（ ）A: +0.0125 B: -0.0125 C: +0.025 D: 0.0254、公差表示尺寸允许变动的范围，所以为（ ）A、一定正值 B、一定为负值 C、可以为零 D、以上值都可以 *5、零件图主视图选择原则有（ ）A、形状特征原则 B、加工位置原则 C、工作位置原则 D、以上答案均正确*6、在零件图中对尺寸基准根据其作用分为（ ）两类A、设计基准和工艺基准 B、长宽高基准 C、主要基准和辅助基准 D、合理基准和不合理基准7、 表面粗糙度中，Ra的单位为（ ）A、米 B、毫米 C、微米 D、厘米 三、判断题1、 在零件图中，不可见部分一般用虚线表示（ ）2、 在零件图中，必须画出主视图，其他视图可以根据需要选择（）3、 零件图的主视图应选择稳定放置的位置（）4、 在零件图中主要尺寸仅指重要的定位尺寸（）*5、 主要尺寸要直接注出，非主要尺寸可按工艺或是形体注出（）6、上、下偏差可正、可负、可为零（ ）四、读零件图（一）看懂导套的零件图并填空。1、 导套零件的材料为 ，画图比例为 ，主视图采用的是 剖视图。2、的基本尺寸为 ，基本偏差是 ，最大极限尺寸是 ,最小极限尺寸是 ,公差是 。3、导套表面粗糙度要求最高的表面是 ，代号为 。4、越程槽30.5表示槽宽 ，槽深 ，槽的定位尺寸为 。5、直径为38圆柱长为 ，其表面粗糙度的代号为 。6、直径为23的孔左端倒角为 。7、说明图中下列形位公差的意义: 被测要素为 。基准要素为 。公差项目为 ，公差值为 。（二）看懂套的零件图并填空。1.该零件的名称是 ，材料是 ，绘图比例为 。2.主视图采用的是 剖 剖视图,B下面的图形为 视图。3.上方有5：1的图为 图。4.尺寸的基本尺寸为 ，基本偏差是 ，最大极限尺寸是 ， 最小极限尺寸是 ，公差是 。5.该零件轴向的尺寸基准是 ，径向的尺寸基准是 。6.孔的右端倒角为 。7.套100的外圆面的表面粗糙度为 。8.说明图中下列形位公差的意义:被测要素为 ，基准要素为 ，公差项目为 ，公差值为 。（三）看懂轴的零件图并回答问题。1.该零件的名称是 ，材料是 ，绘图比例为 。2.主视图采用的是 剖视图,主视图右边的图形为 视图。3.上方有B-B的图为 图。4.尺寸的基本尺寸为 ，基本偏差是 ，最大极限尺寸是 ， 最小极限尺寸是 ，公差是 。5.该零件轴向的尺寸基准是 ，径向的尺寸基准是 。6.零件的右端面螺纹尺寸为M101-6H的螺距为 。7.零件的右端面的倒角为 。8.套50的外圆面的表面粗糙度为 。9.说明图中下列形位公差的意义:被测要素为 ，基准要素为 ，公差项目为 ，公差值为 。五、参照轴测图画零件图（可不标尺寸、技术要求）：六、简答题：1、零件的表面粗糙度对零件使用性能的影响主要有哪些？ 七、计算题：（每题7分，2题，共14分）1、 算出下列配合中最大、最小间隙（或过盈），并画出公差带图及配合公差带图。 50H8（+0.039 0）/n7 ( ) 40R7 ( )/ n6 ( )八. 改错题请找出下图中粗糙度标注错误的地方，在右边图形上正确的标注出来。第九章 装配图（焊接专业选做）一、填空题 1、 装配图是表达机器或部件的 、 、零件之间的 和 。 2、 装配图的五大尺寸是 、 、 、 、 。*3、 孔与轴的配合为，这是基 制 配合；*4、装配图的内容有_ _，_， ， 。5、装配图的特殊画法有拆卸画法， 画法， 画法， 画法和夸大画法。二、判断题*1、 对于螺栓、螺母等禁固件，以及轴、连杆、球、键、销等实心零件，若纵向剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制（ ）2、 在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，如果间隙较小，也可以画一条线（ ）3、 装配图中所有的零件、部件必须编写序号，并于明细栏中的序号一致（ ）五、读装配图（一）看懂机用虎钳的装配图并填空。1.机用虎钳共用了11种零件，标准件有 种。2.主视图采用了 剖视图，上方双点划线表示 画法，主视图还采用了 剖视图；左视图采用的是 剖视图。3.主视图右边18H8/f7的基本尺寸是 ，轴的公差带代号是 ，孔的公差带代号是 ；它是螺杆8与 号件之间的配合，属于基 制的 配合。4.固定钳座1属于 类零件，螺杆8属于 类零件。5.主视图中070属于 尺寸，60 属于 尺寸。第 30 页；共 32 页（二）看懂齿轮油泵的装配图并填空。1.齿轮油泵共用了 种零件，标准件有 种。2.主视图采用了 剖视图与 剖视图，左视图上方拆去11、12、13、14表示 画法。3.左视图中尺寸48H7/f7的基本尺寸是 ，轴的公差带代号是 ，孔的公差带代号是 ；它是齿轮4与 号件之间的配合，属于基 制的 配合。4.泵体1属于 类零件，齿轮轴5属于 类零件。5.左视图中两个120属于 尺寸，90 属于 尺寸。32
