单芯光纤熔接机FSM-60S中文操作手册.pdf

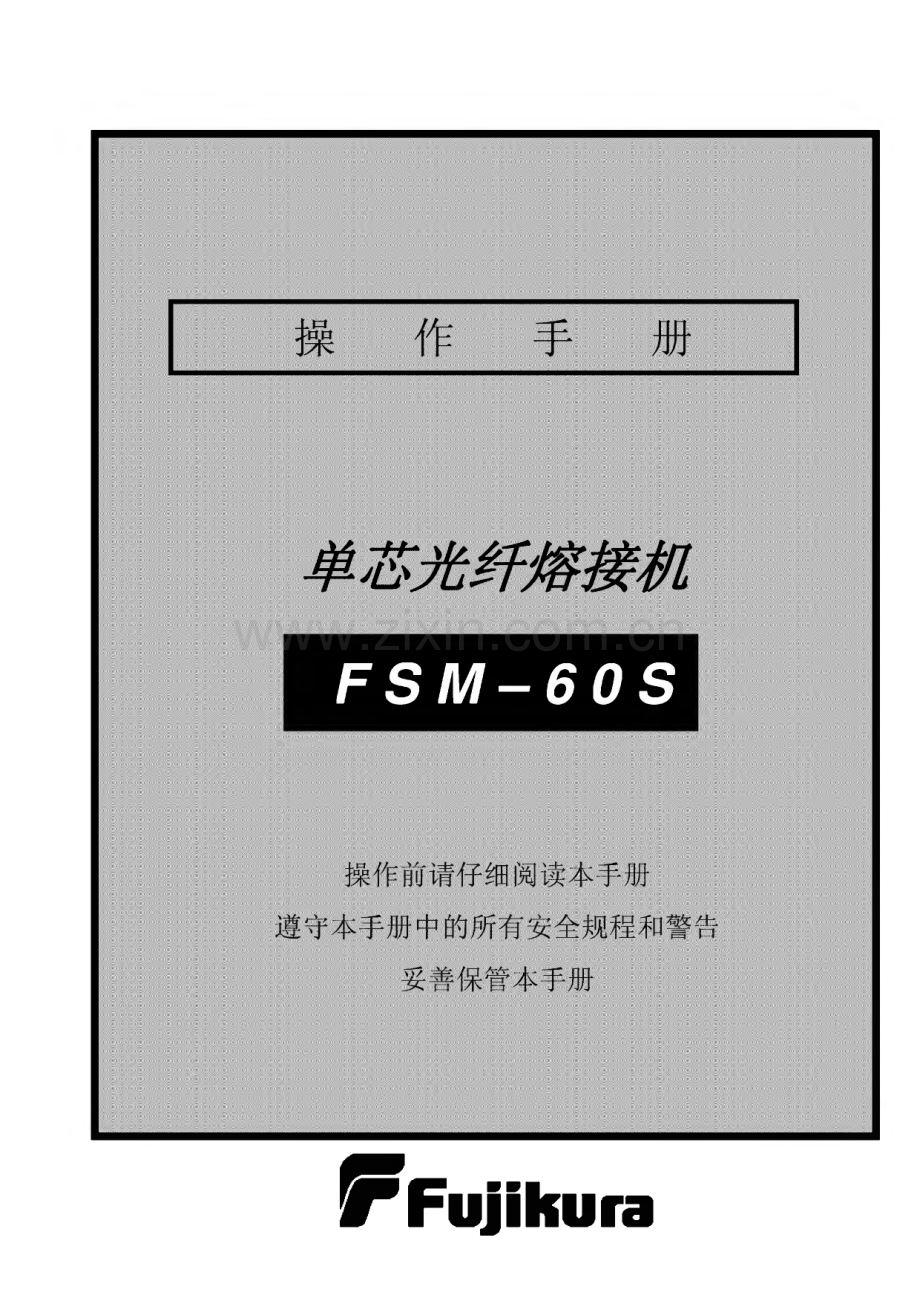

操 作 手 册单芯光纤熔接机FSM-60S操作前请仔细阅读本手册 遵守本手册中的所有安全规程和警3 妥善保管本手册Fujikura目录警告与注意事项.3前言.9产品介绍.121.熔接机的配置.122.熔接操作的其它必备品.143.熔接机部件名称和功能.15熔接步骤要点.191.怎样得到小的熔接损耗.192.供电.24基本操作.25L如何使用携带箱上的工作台.252.电源连接.273.开机.334.清洁光纤.355.套光纤热缩套管.356.开剥与清洁光纤.357.切割光纤.378.放置光纤.399.熔接操作.4210.取出光纤.4711.加热.47熔接质量维护.51L熔接前的清洁和检查.512.定期的检查和清洁.53熔接菜单.57L熔接模式.572.熔接选项.723.熔接记录.734熔接记录注释.78加热菜单.79L加热模式.792.自动开始.82目录设置菜单.831.熔接设置.832.维护设置.853.机器设置.864.菜单锁定设置.90维护菜单.911.更换电极.922.稳定电极.933.放电计数清零.934.电池放电.945.设定日历.956.维护信息.957.自我诊断测试.968.灰尘检查.979.放电校正.9810.马达校正.10011.马达驱动.100出错信息表.101问题和故障排除.1091.供电.1092.熔接操作.1103.加热操作.1124.管理操作.1125.其它功能.113保证书和联系方式.1141.保证书.1142.联系方式.1152警告与注意事项FSM-60s是为熔接通信用玻璃光纤设计的，除此外不能熔接任何物质，请不要 将它应用于其它用途。藤仓公司充分考虑到使用者的人身安全，提供了很多的安全注意事项。如果使 用产品不当可能会导致电击、火灾或严重的人身伤害。遵守所有安全注意事项务必了解所有的安全要求与警告。遇到故障时停止使用尽快联系我们的维修服务中心。操作手册使用熔接机前请仔细阅读本操作手册。请妥善保管好本手册。本手册中有许多警告和注意标志，了解其含义是非常重要的。警告忽略了该警告的非正确使用可能会 导致致命或严重伤害。注意忽略了该提示的非正确使用可能会 造成人身伤害或物质损失。表示“注意”表示“注意表面高温”表示“禁止”表示“禁止拆卸”表示“必须”表示“必须拔掉电源”警告与注意事项警告O 不要拆下熔接机四周的弹性橡胶保护层，或者您也可以向最近的代理商处 咨询相关操作规程。如果没有弹性橡胶保护层而拧紧原先固定在上面的螺 丝则可能会对熔接机的内部机械结构造成损坏。另外，当拆卸了弹性橡胶保护层后，熔接机的外部环境防护能力也将随之下降。警告与注意事项警告当熔接机遇到下列故障时，应立即将交流电源线从交流适配器或电源插座 上拔下。_ 冒烟、异味、异响或加热异常；由 液体或异物进入机器内部；熔接机损坏或摔坏；如果遇到这些故障，请立即联系维修中心。如果未及时地对熔接机采取措 施而置其于故障状态，可能会造成机器报废、电击、火灾或者人身伤害甚 至死亡。请仅使用专用于FSM-60S的交流适配器/充电器(ADC-13)。如使用不适当的 0 交流电源则可能会导致冒烟、电击和设备损坏，甚至会造成火灾、人身伤 _害或歹匕亡。请仅使用专用的交流电源线。不要在电源线上放置重物，不要使电源线受 热或改动电源线。如使用不合适的或损坏的电源线可能会导致冒烟、电击 和设备损坏，甚至会造成火灾、人身伤害或死亡。不要擅自拆卸或改动熔接机、交流适配器或电池。特别是不要拆除或桥接机器内部的任何电子和机械装置(如保险丝或安全开关)。FSM-60s的设计与0 制造是一体的，任何错误的维修都可能导致熔接机损坏，甚至造成电击、.火灾、人身伤害或死亡。禁止在有易燃液体或气体的环境下使用熔接机，在这种环境中熔接机的放0电会导致极其危险的火灾或爆炸。Q不要用压缩或罐装的气体清洁剂清洁熔接机，否则熔接时产生的电弧可能。会引燃残留的可燃物。当熔接机工作时请不要触摸电极，否则电极放电时所产生的高压和高温会 造成严重的电击和灼伤。回打开防风罩放电将自动停止。更换电极前请先关闭熔接机并切断供电电源。制备光纤和熔接过程中要始终戴好防护眼镜，否则光纤碎屑进入眼睛、皮 肤或被吞食将是非常危险的。警告与注意事项_ 警告使用合适 的供电 电源。使用之前,:青检查交流电源，正常的供电电压是：AC 100-240V,5060Hz。直流电源的正常供电电压为：DC1012Vo如使用不正确的交、直流电 源则可能会导致冒烟、电击和设备损坏，甚至会造成火灾、人身伤害或 死亡。交流发电机常常会产生不正常的输出高电压和不规则的频率。连接交流 电源线之前要先用万用表测量发电机的输出电压值，发电机输出的不正 常的高压和频率可能会导致冒烟、电击和设备损坏，甚至会造成火灾、人身伤害或死亡。所以，如经常使用发电机，请确保发电机的定期检查 与维护。在ADC-13交流适配器内部有一个交流保护电路，如果适配器上的“High AC Input”(高电压输入)指示灯亮起或者适配器内部的保护电路被触发，这就表示当前输入电压非常高并可能会对设备造成损坏，就像上面所提 到的那样。尤其在使用交流输出电压为AC220240V的交流发电机时,藤仓公司特别提醒注意并尽可能执行以下事项：(1)在发电机和交流适配器之间连接一个可降压变压器，将交流电压从 AC220240V 降低到 AC 100120V。(2)或者，使用交流输出电压为AC100V的交流发电机。(3)或者，使用带有换流电路的交流发电机以保证稳定输出电压。不要更改、滥用、过度拉伸交流电源线或使其受热，如使用损坏的电源线 可能会导致冒烟、电击和设备损坏，甚至会造成火灾、人身伤害或死亡。熔接机使用三芯插头的交流电源线，包括有接地安全装置。熔接机必须有C良好的安全接地。只能使用附带的三芯插头交流电源线，禁止使用两芯插头电源线、延长线 或者插头。将交流电源线正确地连接到熔接机和外接电源插座上，插入时请确保插头 上没有灰尘与其它脏物。O 将母插头连接到熔接机上，公插头连接到外接电源插座上，确保插入牢固。如果插入不牢可能会导致冒烟、电击和设备损坏，甚至会造成火灾、人身 伤害或死亡。C 不要短路交流适配器(ADC-13)和蓄电池(BTR-08)的接线端。过大的电流可 能会导致人身伤害、冒烟、电击或设备损坏。警告与注意事项警告于湿的时候不要接触熔接机、交流电源线和交流插头，否则可能会造成触不要在任何热的物体旁或高温的地方，也不要在灰尘过多或湿度较大的地0 方使用熔接机，否则可能会导致触电、熔接机的性能降低，或者造成较差 的熔接损耗。请严格按照操作手册使用蓄电池(BTR-08),错误的使用方法可能会造成电 池爆炸和人身伤害。不要用说明书所述以外的方法为蓄电池充电；不要将蓄电池丢入焚化炉或火中；A 不要在接近火源或者有阳光直射的地方为蓄电池充、放电；不要让蓄电池受到剧烈震动；如果电池漏液，请小心处理，并注意不要让液体接触到皮肤或眼睛。万 一不小心接触到，必须马上彻底清洗接触部位，并立即就医。同时妥善 处理电池并通知维修中心联系相关更换事宜；充电时不能将电池叠放在交流适配器的上面；如果三个小时内不能完成充电或者充电指示灯”CHARGE”不能点亮，请 立即停止充电并联系维修中心；当需要使用肩带来携带熔接机携带箱时,请检查背带和挂钩是否完好无损,否则如使用损坏的肩带则可能会造成背带断裂或脱钩从而导致人身伤害或 设备损坏。注意事项0不要在任何温度与湿度过高的环境下储存熔接机，否则可能会造成设备损 坏。A 不要在加热过程中或在加热刚刚结束时接触热缩套管，因为此时热缩套管 4的表面温度很高，接触它可能会造成灼伤。G不要将熔接机放在一个不稳定或不平衡的地方，否则熔接机可能会移动并 口失去平衡从而摔落，这样可能会导致人身伤害与设备损坏。熔接机经过了精确的调整和校准，应注意不要使其受到强烈的震动和冲 e撞，否则可能会造成机器损坏。请使用提供的携带箱来合理运输与储存熔 3 接机，携带箱能够有效避免熔接机受到强烈撞击并可以防潮。警告与注意事项 注意事项请根据使用说明，正确使用电极。只能使用专用电极棒；正确地更换电极棒；必须成对更换；忽视以上的说明会引起熔接机异常放电，并导致熔接性能的降低，甚至损 坏熔接机。C 不要用纯酒精（浓度99%及以上）以外的任何化学物质清洁熔接机物镜镜 0 头、V型槽、反光镜及LCD显示屏等，否则会造成图像模糊不清、变色，设备的损坏和腐蚀。O熔接机不需要添加任何润滑剂、润滑油或油脂，否则会降低其熔接性能，甚至损坏熔接机。C 熔接机必须由专业的技术人员或工程师进行维修与调试，不正确的维修可 能会引起火灾和电击。所以，如果熔接机出现故障，请与维修中心联系。回收与处理欧盟国家根据欧盟议会执行标准2002/96/EC,为了令新资源的使用和废物掩埋的数 B 量能够达到最小化，对于可再利用和/或回收的电子元器件与材料已进行 了鉴明确认。一如您在欧盟国家中，请不要将本产品当作未分类的城市生活垃圾丢弃。请 联系您所在当地有关机构。其它国家回收为回收本产品，请先将它拆卸，按照不同的材料成分对每一部分进行分类，并遵循您所在当地的相关回收规定。处理本产品可像其它的标准电子产品一样进行处理。请遵循您所在当地的相关处 理规定。刖百FSM-60s系列光纤熔接机是应用PAS原理为 熔接多种类型光纤而设计的。它外型小巧、重量很轻，适用于各种环境下的工作。另外,操作简单、熔接速度快、熔接损耗小等都是 它的优点。为了更好更准确地熟悉和完成熔 接操作，请详细阅读本说明书。熔接模式使用SM FAST熔接模式来熔接标准单模 光纤(ITU-TG652),它完成一次熔接只需 9秒，是所有熔接模式中最快的一种。如果光纤类型不能被识别时，可使用 AUTO熔接模式。如果出现熔接时间很 长或者其它问题时，请参照以下方法。当选择AUTO模式时，熔接机首先会分析光纤轮廓并决定光纤的类型，然 后针对这种光纤选择特定的放电条件。自动熔接模式AUTO可以熔接所有 类型的光纤，例如：单模光纤(G652)、非零色散位移光纤(G.655)、多模光 纤(G651)等。如果在不清楚光纤类型的情况下，推荐使用AUTO模式，尽 管它相对于其它熔接模式会花费更多的时间来用于光纤识别。当使用AUTO模式时，自动放电校正功能将启动，它会监视本次熔接过程 并为下次熔接反馈回足够的能量信息。(详细请参看下一章)自动放电校正功能此功能在每次熔接中都会校准放电功率。当自动放电校正功能启用时，就不必 在每次熔接操作前都执行放电校正功能了。自动放电校正功能仅工作于 AUTO模式，在其它标准熔接模式下则不起作用。所以当在使用这些熔接模 式时，强烈建议在熔接前执行放电校正。刖百恶劣环境防护性能FSM-60s大大提升了在恶劣环境下的自我防护性能。坠落 防水防尘*藤仓公司并不能保证熔接机在以上条件下不会损坏。独特功能(1)自动更改显示屏方向FSM-60s可以有前后两个方向来进行操 作，当显示器旋转到特定角度时则其上的 显示回面会随之自动翻转。(2)可选的光纤放置方式FSM-60s提供了传统的“护套压板系统”和新的“光纤夹具系统(可选)”供您选择，见第3错误！未找到引用源。页”开剥与 清洁光纤”和第错误！未定义书签。页“放 置光纤”。10刖百(3)光纤压脚释放杆光纤压脚臂安装于防风罩上，并且随着防风罩的关闭而压下。然而，当操作“光 纤压脚释放杆”至UNLOCK时，光纤压脚可以从防风罩上分离，这样做的好处 是当光纤因为记忆效应而弯曲时操作者能够确保在防风罩合上之前光纤可以被 很好地压在V型槽底部。(4)附有工作台的携带箱携带箱的顶部可以被拆卸下来，并可用作一个工作台。参见第错误！未定义书签。页如何使用携带箱上的工作台。软件升级使用“FSM Data Connection”软件可以通过互联网来升级FSM-60s的软件。请参看“FSM Data Connection”软件的使用说明。(6)FSM Dat a Conne c t ion软件通过此软件熔接机各项性能参数和熔接结果可以被下载下来，除此外，熔接机 显示屏图像也可以被下载至计算机。详细请参看“FSM Data Connection”软件的使用说明。注：液晶显示器(LCD)熔接机装备了一块液晶显示器，它是在严格质量控制的工厂环境里制造出 来的精密器件。尽管如此，在屏幕上还是可能会存在一些黑色、红色、蓝 色或绿色的小圆点。根据观察屏幕的视角的不同，显示器的亮度也会不同。这些症状不是LCD显示器的缺陷，属于自然现象。产品介绍1.熔接机的配置 标准配置交流适配器/电 池充电器ADC-13 USB缆线 USB-01 备用电极棒1对ELCT2-20A 携带箱CC-24-60S R视频指导光盘 V-60S-E J型板型-05 选件熔接机主机 FSM-60S 交流电源线ACC-XX注意与警告 W-60-E 快速操作指南 M-60S/18S-E1.光纤护套压板用于900)nm,8mm切割长度 CLAMP-S60B.用于900Rm松套管光纤CLAMP-S60C*注：标配压板 CLAMP-S60A用于250|nm涂覆层光纤 FH-60-250用于900pn套管光纤 FH-60-90012产品介绍3.其它13产品介绍2.熔接操作的其它必备品光纤外径0.25mm0.9mm热缩 保护 套管标准热缩管60mm长度FP-03 40mm长度FP-03(L=40)微型热缩管20mm长度FPS01-250-2025mm长度FPS01-250-25 34mm长度FPS01-250-34 微型热缩管45mm长度FPSO 1-900-45 光纤 开剥 工具一次涂层剥纤钳PS-02 尼龙涂层剥纤钳JS-0102m _ _二匚 5EB光纤夹具（选件）光纤夹具FH-60-250 光纤夹具FH-60-900 一光纤 切割 工具光纤切割刀CT-30J切割刀夹具AD-30B1切割长度：固定16mm 切割刀夹具AD-30Al切割长度：620mm1 切割刀夹具AD-30B1切割长度：固定16mm切割刀夹具AD-30Al 切割长度:1020mm光纤 清洁 工具无水酒精（纯度99%）薄纸巾或纱布产品介绍3.熔接机部件名称和功能三脚架固定孔(l/4-20UNC.M8)15产品介绍电极罩护套压板V型槽电极棒物镜护套压板I电极罩照明灯电极棒防风罩镜（反光镜）光纤压脚产品介绍SET键UNLOCKLOCKRESETHEAT 键加热炉防风罩UNLOCKCore AlignmentLOCKON/OFF 键光纤压脚 释放杆HEAT 键ARC键才 RESETX/Y键SET键17产品介绍18熔接步骤要点1.怎样得到小的熔接损耗1-1.熔接操作前的日常清洁工作清洁V型槽清洁防风罩镜清洁光纤压脚物镜肮脏时,应及时清洁物镜,或至少每周清洁物镜一次。*清洁物镜时不必将电极棒拆下。天注意不要触碰到电极棒的尖I”而。19熔接步骤要点1-2.选择/使用合适的熔接模式如何选择“熔接模式”：只有当熔接标准单模光纤(ITU-TG.652)时，才推荐使用“SM AUTO”模式。当熔接许多不同类型的光纤时，推荐使用“AUTO”模式，但是熔接速度会较慢。“SM FAST”模式的熔接速度较快，但是需要定期地做放电校正。1-3.每次熔接前的设备清洁清洁开剥刀刀片。清洁切割刀橡胶垫、刀片与砧头。1-4.熔接步骤 请确保开剥后的光纤上涂覆层残渣或其它污物已被清除。请使用浓度为99%以上的纯酒精。不要让已切割好的光纤末端触碰到任何物体或者受到污染。将光纤末端放置于V型槽边缘与电极中心之间。20熔接步骤要点将光纤正确放在V型槽的底部。请确保正确的切割长度，如果切割长度过短则光纤的涂覆层边缘可能会碰到V型 槽，这样在放电过程中两根光纤就不能充分用不要紧绷光纤，否则在放电过程中两根光纤就不能充分相互靠近从而导致不良 的熔接损耗。21熔接步骤要点检查光纤端面切割角度和形状。光纤切割角度会影响熔接质量，大的切割角度将 会增大熔接损耗。2可以从显示屏上面观察放电情况。如果观察到放电“颤动”或者“亮度忽暗忽明”，此时放电可能不稳定，释放到光纤上的热量也不均匀，这样会导致不良的熔接损 耗。请执行“稳定电极”。当熔接机显示下列信息时，熔接损耗可能会比较大。“放电不稳定，需要稳定电极来改善放电。”将准备好的单模光纤放入熔接机来稳定电极，完成后再重新熔接光纤。22熔接步.加热根据所使用的热缩套管选择最合适的加热模式。对于每一种加热模式来说如使用藤仓系列热缩套管则加热效果可以达到最佳。如使用其它厂商制造的热缩套管，加热完毕后热缩套管可能并不能完全收缩。如发生以上情况则可以延长加热时间，参见第79页加热模式。将热缩套管置于加热炉中部。232.供电请仅使用附带的交流电源线。将交流电源线的接地端接地。2-7.避免交流适配器损坏交流发电机可能会产生不正常的输出交流高压或不规则的频率。发电机输出的这种不正常的高压和频率可能会导致冒烟、电击和设备损坏，甚至会 造成火灾、人身伤害或死亡。所以在连接交流电源线之前要先用万用表测量发电机 的输出电压值。另外，如经常使用发电机，请确保发电机的定期检查与维护。2-2.电池(1)即使不去使用电池，电池的容量也会随着时间的推移而逐渐变小，而且如果电 池被彻底完全放电，那么它将再也不能充进电了。所以，如要长期储存电池或 在使用电池后，请及时为电池充电。(2)如需要长期储存一块电池，无论此电池之前已充进多少电，应每六个月对它进 行充电。(3)请参照以下条件来操作/充电/长时间储存电池(1星期或更久)。操作:-1050充电：040长期储存：-2030基本操作1.如何使用携带箱上的工作台工作台可以装在携带箱上，也可以从其上拆卸下。.如没有橡胶保护层则熔接机就不能被固定在工作台上。拧松螺丝，将工作台从携带箱上拆下。拧紧工作台背面的螺丝来固定住熔接机。25基本操作(4)位于工作台四周的小孔可以用来满足您自己特有的托盘工作方式和熔接操作 风格。小孔使用托盘工作方式前应为设备和其它附件准备好安全带/装置，对于 f 一些小配件也要准备好背带等。万一设备或附件坠落并砸到位于工 作区域下方的人员身上则可能会造成严重伤害或致命事故。26基本操作2.电源连接如使用外接电源(交流或直流)供电，请使用交流适配器(ADC-13)；如使用电池供电,请使用可拆卸电池(BTR-08),位于熔接机下部的供电单元插槽可以容纳两种供电方 式使用(ADC-13 与 BTR-08)。2-1.插入或取出供电单元插入供电单元将供电单元插入到供电单元插槽内直到 它正确到位。取出供电单元在取出供电单元前先关闭熔接机，然后 按住释放按钮，一手扶持住熔接机边缘,一手从另一边取出供电单元。2-2.交流适配器操作将附带的交流电源线插入交流适配器侧面的 AC插口内，如此时提供的交流电压合适时交 流适配器上的电源指示灯将会亮起(绿色)。但是如电压过高，适配器可能会被损坏。交流发电机常常会产生不正常的输出高电压 或不规则的频率。发电机输出的这种不正常 的高压和频率可能会导致冒烟、电击和设备 损坏，甚至会造成火灾、人身伤害或死亡。所以在连接交流电源线之前要先用万用表测 量发电机的输出电压值。另外，如经常使用 发电机，请确保发电机的定期检查与维护。基本操作2-3.外部直流电源操作打开交流适配器侧面的直流输入口 挡板。C 请不要提供DC16V或更高 V的电压，否则交流适配器 可能会被损坏。将直流电源线（DCC-12或DCC-13）插 入交流适配器侧面的DC插口内，如此 时提供的直流电压合适时交流适配器 上的电源指示灯将会亮起（绿色）o 如果提供电压超过16V,或极性（正极/负极）错误，交流适配器内的保护电 路会关闭直流输出并且直流告警灯 HIGHINPUT亮起（红色）。（红色）28基本操作2.4.电池操作请在操作熔接机前检查并确认电池剩余电量有20%或更多，否则电池将不能支持 熔接与加热操作。应至少每三个月对电池进行完全放电，否则电池的容量会因记忆效 应而减小。请参见第错误！未定义书签。页电池放电。f 为防止电池老化与损坏，请注意以下事项。1.每次使用后应完全充电。2.按照下列条件：操作：-1050充电:-10 40储存：-2030,如何检查电池剩余电量如果电池已插入熔接机，先打开熔接机电源，供电模式”电池”会被自动识别并 且电池剩余电量将在“待机”画面上显示。如果电池没有插入熔接机，可以按一下电池上的电量检查按钮(1),此时电池剩 余电量将会以LED指示灯(2)显示。当在开启熔接机后如果电池电量不足而不能继续操作时，熔接机会在显示屏 上显示告警信息，此时应执行维护菜单里的“电池放电”。放电完毕后，对电 池重新充电。基本操作待机画面电池剩余电量指示灯电池剩余电量显示电池剩余电量指示剩余电量（蓝色）*一O O O O4个灯75100%（蓝色）n 一 O O O3个灯50 75%（黄色）一 O O2个灯25 50%（红色）一 O1个灯10 25%（红色）11 一 O1个灯闪烁少于10%基本操作如何为电池充电打开电池上的充电口挡板，把充 电线(DCC-14)的一头插入到交流 适配器(ADC-13)的充电口和电池(BTR-08)侧面的充电接线端中，此时充电指示灯点亮(橙色)，充电 开始。整个充电过程大约需要五 个小时，充电完毕后先取下直流 或交流电源线，然后取下充电线。电池交流电源线田电池既可以用交流，也可以用直流方式充电。31基本操作 不要把电池叠放在交流适配器上面，反之亦然。当电池(BTR-08)放在FSM-60s供电插槽内也能被充电，并且无论此 时电池是否在给熔接机供电都可以进行充电。充电完成后充电指示灯会熄灭，如果充电指示灯仍闪烁，则需要更 换一块新电池。如果充电没有在五小时内完成，或者充电指示灯没有点亮，则电池、适配器或两者都需要更换。请向服务代理商作进一步的咨询。基本操作3.开机按住0N/OFFI键直到绿色LED灯亮起,然后 画面会显示下面的警告对话框。This product is licensed for use only in Japan.If you wish to obtain a license for use in another countiy,Please contact Figikuia Ltd.Agfee即 ENGLISH这个画面会在熔接机电源打开后出现，每个月出现三次。根据出口的国家熔接机可能已预先内置了某一种语言。当你选择了Agree后熔接机所有马达都会复位到初始位置，随后待机画面显示。电源模式被自动识别，如果使用电池，剩余电量也会显示于画面上。显示器角度调整显示器角度以便让画面观察更清晰。基本操作显示器亮度显示器的可视亮度会随着外部自然光环 境的不同而不同，如需改变显示器亮度,按|Up/Down|方向键改变亮度数值并按 Enter键确定。熔接模式针对特定的光纤选择相对应的熔接模 式，当前模式会显示在待机画面上。湍建议使用AUTO模式来熔接SM,野 DS,NZDS和MM光纤，放电校正会自动执行来调节熔接性能。待机加热模式针前所使用的热缩套管选择对应的加热模式，当前模式会显示在待机画面上。READYLCD Bright ne ssnlOO e-10 Change Apply esc Canc e lesc How t o ope rat eEnter 键34基本操作4.清洁光纤用蘸有酒精的纱布或足够软的纸巾清洁从尾部算起大约100mm左右的光纤，如果 光纤涂覆层表面的灰尘微粒进入热缩套管内部，将会引起光纤的断裂或者损耗增 大。5.套光纤热缩套管6.开剥与清洁光纤6-1.护套压板系统用剥纤钳剥除光纤涂覆层，长度为3040mm,并用蘸有酒精的纱布或足够软的纸 巾把光纤擦干净。用干净的棉布擦一次，不要用同样的棉布去擦第二次。剥纤 清洁f 使用浓度大于99%的纯酒精。35基本操作62光纤夹具系统(1)把光纤放置在光纤夹具上，使光纤伸出夹具末端3040mm,然后合上夹具盖 板。冷合上夹具盖板的同时应用手指按住光纤。f(参照下图)针对光纤涂层外径应选择相应的夹具。如果光纤存在弯曲现象，应把光纤捋直放在夹具凹槽内。用手指按住(2)用工具剥除光纤外层。注意：用蘸有酒精的纱布或足够软的纸巾清洁裸光纤部分。用手指用力压住基本操作7.切割光纤(1)轻轻压住切割刀压臂并滑开锁扣来使切割刀解锁。推进切割刀下部的滑块直至它锁定。把已剥好的光纤放到切割刀上。凡-当使用光纤夹具时应确保光纤外层护套不碰到橡胶垫。,不好好(4)压下压臂。(5)慢慢松开压臂，弹簧的弹力会使压臂回到初始位置。(6)当压臂抬起时光纤碎屑收集器会转动并自动把光纤碎屑卷入残渣收集容器 内。不要把手指放在滑块区域附近以避免可能的人身伤害。如在压下压臂的中途松开压臂可能会造成较差的切割质量。”应经常清除残渣收集器内的光纤碎屑。如果使用的是CT-30A切割刀，可以根据所需的切割长度来调准光 纤外层末端的位置。基本操作切割刀夹具(AD-30A,AD-30B)一收集器盖完全合上压臂并滑动锁扣锁住切割刀。基本操作8.放置光纤8-1,护套压板系统(1)打开防风罩和护套压板。(2)把准备好的光纤放置在V型槽 内，并使光纤末端处于V型槽边 缘和电极尖端之间。护套压板冷如果光纤由于记忆效应而发生弯曲，放置光纤时应使弯曲部分向 田上。小心不要让制备好的光纤撞击到任何地方以保证光纤端面的质量。(3)用手指捏住光纤，然后合上压板 以保证光纤不会移动，并确保光纤 放置在V型槽的底部。如果光纤放 置不正确，请重新放置光纤。按照上面的步骤放置另外一根光 纤。(5)关闭防风罩，熔接机将会自动开始 熔接。行如需要取消“自动开始”功能，可以关闭熔接菜单里的自动开始。参见第 之57页熔接菜单。基本操作8-2.光纤夹具系统(1)打开防风罩。松出护套压板旁边的螺丝并从熔接机 上取下护套压板。(3)放置光纤夹具，使熔接机导轨上的引导针 穿进夹具上的引导孔内。f 小心不要让制备好的光纤撞击到任何地方以保证光纤端面的质量。(4)关闭防风罩，熔接机将会自动开始熔接。基本操作光纤压脚释放杆光纤压脚臂安装于防风罩上，并且随着防风罩的关闭而压下。然而，当操作“光纤 压脚释放杆”至UNLOCK时，光纤压脚可以从防风罩上分离并能自由操作移动，这样做的好处是当光纤因为记忆效应而弯曲时操作者能够确保在防风罩合上之前光 纤可以被很好地压在V型槽底部。41基本操作9.熔接操作为了确保良好的熔接，FSM-60s安装了一个图像处理系统来观察光纤。然而在某 些情况下，图像处理系统可能并没有检测到某个熔接错误。所以，要取得良好的熔接结果也需要我们通过显示器来对光纤进行视觉检查，下 面描述了标准的熔接步骤。(1)光纤被放入熔接机后将做相向的运 动，在清洁放电之后，光纤的运动会停 止在一个特定的位置，然后熔接机将检 查光纤的切割角度和端面质量。如果测 量出来的切割角度大于设定的门限值 或者检查出光纤端面有毛刺，则蜂鸣器 响同时显示器会显示一个错误信息来 警告操作者；而当没有错误信息显示 时，下面陈列出的光纤端面状况就是我 们需要检查的。如果发现有类似的，应 将光纤从熔接机上取下并重新制备。光 纤的这些可见表面缺陷可能会导致一 次失败的熔接。左侧切割角度 右侧切割角度光纤检查完毕后，熔接机会按照纤芯对纤芯或者是包层对包层的方式来进行 对准，同时包层的轴向偏移和纤芯的轴向偏移会被显示出来。在执行完光纤切割角度检查和光纤对准后的暂停可被设置为“不可 用”。详见第错误！未定义书签。页熔接设置。f 切割角度的限定值可以被修改，详见第错误！未定义书签。页熔接 设置。按刷键可以忽略切割角度的错误信息而进入下一个步骤。要取消 切割角度的错误报告，详见第错误！未定义书签。页熔接设置。熔接操作过程当中的切割角度、包层轴向偏移和纤芯轴向偏移可以被-隐藏，详见第错误！和定义书敛j页熔接设置卜-基本操作0光纤对准完成之后执行放电，熔接光纤。(4)熔接完成之后将显示估算的熔接损耗，熔接损耗受后一页中列出的因素影 响，这些因素在计算和估算熔接损耗时会被考虑进去。对熔接损耗的计算是 基于一些空间参数来进行的，例如：模场直径(MFD)。当检测切割角度或估算熔接损耗中的任何一个值超过它的设定门限值时，熔接机都会显示一个错误信息。如果熔接后的光纤被检查出有反常情况，譬如：“过粗”,“过细“或者“气泡”，熔接机会显示一个错误信息。当没有错误信息显示，但是通过显示器观察发现熔接效果很差时，强烈建 议重新熔接。在一些情况下，追加放电可以改善熔接损耗。按血键来进行追加放电,此时熔接损耗会被重新估算，同时重新对光纤进行检查。益然而在一些情况下，追加放电反而会增大熔接损耗，此时可把追加放电 设置为“不可用，或者限制追加放电的次数。详见第错误！未定义书签。-43基本操作当熔接机显示下面的信息时，熔接损耗可能会比较大。“放电不稳定，需要稳定电极来改善放电。，将制备好的单模光纤放入熔接机来稳定电极。完成后再重新熔接光纤。Arc disc harge is not st able.Ele c t ode s should be st abilize d t o re form t he arc disc harge.Q St abilize Ele c t rode s函 Exit_当环境的海拔高度变化巨大时，在熔接前必须执行稳定电极。熔接点有时看起来比其余部分稍粗，这属于正常的熔接，并不会影响熔接 损耗。若要改变光纤切割角度和估算熔接损耗的门限值，详见第58页熔接模式。错误信息:例如”估算熔接损耗:熔接角度一过粗过细”以及“气泡”等,能够被忽略。这些功能可以被设置为“不可用，详见第错误！未定义书签。页熔接设置。基本操作熔接损耗增大：原因和解决方法现象原因解决方法%纤芯轴向偏移 h (iV型槽或光纤压脚 有灰尘清洁V型槽和光纤压脚纤芯角度错误V型槽或光纤压脚 有灰尘清洁V型槽和光纤压脚光纤端面质量差检查光纤切割刀是否工作良好!纤芯台阶),(V型槽或光纤压脚 有灰尘清洁V型槽和光纤压脚纤芯弯曲光纤端面质量差检查光纤切割刀是否工作良好)一、(1预放电强度低或者 预放电时间短增大预放电强度与/或预放电时间f模场直径失配)(1放电强度太低增大放电强度与/或放电时间灰尘燃烧光纤端面质量差检查光纤切割刀工作情况在清洁光纤或者清 洁放电之后灰尘依 然存在彻底清洁光纤或增加清洁放电时间气泡光纤端面质量差检查光纤切割刀是否工作良好预放电强度低或者 预放电时间短增大预放电强度与/或预放电时间光纤分离一、O光纤推进量太小做马达校正实验预放电强度太高或 者预放电时间太长减小预放电强度与/或预放电时间过粗3光纤推进量太大降低重叠量并做马达校正实验基本操作现象原因解决方法过细放电强度不合适执行放电校正一些放电参数不合 适调整预放电强度，预放电时间或重叠 量_b10一些放电参数不合 适调整预放电强度，预放电时间或重叠 量泮当不同的光纤（不同直径）或者是多模光纤被熔接时，有时候会在接续点I 产生一条竖直的线，这并不影响熔接结果，譬如：熔接损耗和接点强 度。熔接记录存储熔接结果可以被存储在熔接机内存中。砂当2000个结果已经被存满后，第2001个熔接结果将覆盖第一个熔接结*果。在出现熔接完成的结束画面时，按丽键或Reset|键或者打开防风罩,熔接 结果会被自动存储至内存中。一旦一个确定的注释输入到熔接机中，相同的注释也会被输入至以后的接续结 果中。如需要改变注释，请参见熔接记录注释。基本操作10.取出光纤(1)打开加热炉的盖子。(2)打开防风罩。(3)左手在防风罩的边缘持左侧光纤，并 打开左侧压板或夹具盖板。承持稳光纤一直到光纤全部被移 一动到加热炉中。(4)打开右侧压板或夹具盖板。(5)右手持右侧光纤，把接好的光纤从熔 接机上取下。左手在防风罩的边缘持左侧光纤11.加热(1)把带有热缩套管的光纤移动到加热炉中，同时热缩套管应放置于加热炉中 央。(2)慢慢地向右滑动光纤直到左手抵达加热炉的边缘，放入时轻轻地拉直光纤,加热炉盖会自动关闭，一旦加热炉盖关闭则加热将自动开始。如要取消“自动开始”功能，关闭加热菜单中的自动开始,请参见第82页自动开始。当“自动开始”被取消时按H鱼键可以手动开始加热。慢慢地向右滑动光纤直到左手抵达 加热炉的边缘确保熔接点处于热缩套管的中 湍间位置。?确保热缩套管中的加强芯被放 置在下方。确保光纤无扭曲。基本操作加热指示灯点亮并且显示屏上显示加热标识。“当加热炉盖打开时加热不能进行。田如果在加热过程中按HI地键，加热指示灯开始闪烁，如果再按忖理键,加热进程将被停止。加热完毕后蜂鸣器响，并且加热指示灯(橙色)熄灭。(4)打开加热炉盖并取出已由热缩套管保护的光纤。可能需施加一定的拉力将光纤从加热炉中取出。热缩套管可能会粘在加热炉的底板上，在这种情况下，用一根棉签来,*取出热缩套管。(5)观察加热完的热缩套管，检查内部有无气泡和脏物/灰尘。基本操作稍稍倾斜一下，把J型板装上熔接机。(7)将已经由热缩套管保护的光纤 从熔接机上取下。将光纤从加热炉中取出后请 曾不要用手接触已收缩的热缩 套管以避免烫伤。(8)将取出的光纤放到J型板上。把光纤放在J型板上直至热缩套管 冷却。49基本操作使用放大镜MGS-06拉开支架两边并从后方装上熔接机。请检查以确保支架固定(2)使用一颗螺丝将放大镜固定在固定 杆上。参照下图将固定杆的插销插入支架上 的小孔中。50熔接质量维护1.熔接前的清洁和检查下面描述的是关键的清洁点和保养检查。1-1,清洁V型槽如果V型槽中有污染物，就不能正确地压住光纤，这将导致熔接损耗偏大。所以 在平时的工作中，应该经常检查V型槽和定期清洁V型槽。按照下面的步骤来清洁 V型槽：(1)打开防风罩。用一根蘸有酒精的细棉签清洁V 型槽的底部，并用干棉签擦去多 余的残留在V型槽内的酒精。小心不要碰到电极棒尖端。f 清洁V型槽时小心不要用力过 度，以免损伤V型槽臂。(3)如果用蘸有酒精的细棉签不能清 除掉V型槽内的污染物，此时可用 一根切好的光纤的尾部把污染物 剔除出V型槽，然后重复步骤(2)。51熔接质量维护1-2.清洁光纤压脚如果光纤压脚上有灰尘，那么就不能正确 地压住光纤，这将导致较差的熔接损耗。所以在日常工作中，应该经常检查和定期 清洁光纤压脚。请按照下面的步骤清洁光 纤压脚：打开防风罩。用一根蘸有酒精的细棉签清洁光纤压脚的表面，并用干的棉签把压脚擦干。1-3.清洁防风罩镜如果防风罩镜变脏，光纤纤芯的位置会 因光通透明度的削弱而不准确，这势必 会造成较高的熔接损耗。请按照下面的 步骤清洁防风罩镜：(1)用一根蘸有酒精的细棉签清洁防 风罩镜的表面，并用干的棉签将残 留在防风罩镜上的酒精擦除。(2)干净的镜片应该看起来没有条纹和污迹。1-4.清洁光纤切割刀如果切割刀的刀片或者橡胶压垫变脏，则切割质量就会变差，这就将导致切割 后的光纤表面和尾部端面有灰尘，从而导致较大的熔接损耗。用蘸有酒精的细 棉签清洁刀片和橡胶压垫。刀片1-5.放电校正参见第错误！未定义书签。页放电校正。熔接质量维护2.定期的检查和清洁为了保证较好的熔接质量，建议对熔接机做定期的检查和清洁。2-7.清洁物镜镜片如果物镜镜片的表面变脏，那么正常的观测光纤纤芯位置可能会被影响，这导致 高的熔接损耗或者不良的熔接。所以应当定期地清洁两个物镜的镜片，否则灰尘 会不断累积并最终无法除去。按照下面的步骤来清洁物镜镜片：(1)在清洁物镜镜片之前，要首先关掉熔接机电源。用一根蘸有酒精的细棉签轻轻地擦拭物镜(X轴与Y轴)镜片表面，用棉签从镜 片的中间开始擦，做圆形的运动，一直到旋出镜片的边缘，最后用一根干净 的干棉签擦去表面残留的酒精。(3)物镜的表面应该看起来非常干净且没有条纹和污迹。(4)打开熔接机电源，确保在显示屏上看不到灰尘与条纹。按画键换场来分别 检查两个物镜镜片表面的状况，也可以做灰尘检查实验。熔接质量维护2-2,旋转切割刀刀片如果切割刀不能切断光纤，则应旋转刀片一周的1/16,用新的锋利的位置来替换 已经磨损的位置。刀片上每个位置的切割寿命是1000次或者250次(带状光纤)。按 照下面的步骤来旋转刀片：(1)取出刀片罩。(2)使用一把L5mm内六角扳手，卸下
