第17章正弦波振荡器试题及答案.doc

资源描述

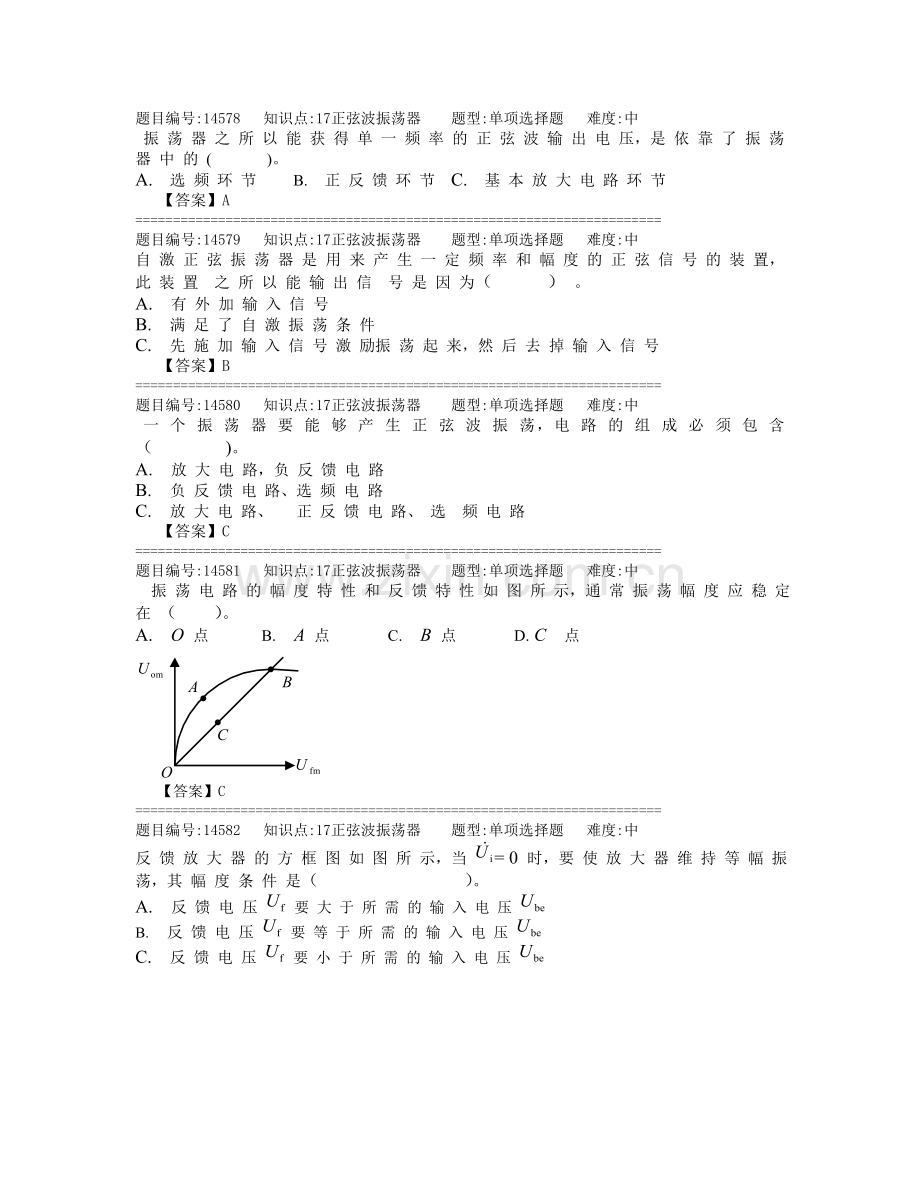

题目编号:14578 知识点:17正弦波振荡器题型:单项选择题难度:中振荡器之所以能获得单一频率的正弦波输出电压，是依靠了振荡器中的 ( )。 A. 选频环节 B. 正反馈环节 C. 基本放大电路环节【答案】A ====================================================================== 题目编号:14579 知识点:17正弦波振荡器题型:单项选择题难度:中自激正弦振荡器是用来产生一定频率和幅度的正弦信号的装置，此装置之所以能输出信号是因为（）。 A. 有外加输入信号 B. 满足了自激振荡条件 C. 先施加输入信号激励振荡起来，然后去掉输入信号【答案】B ====================================================================== 题目编号:14580 知识点:17正弦波振荡器题型:单项选择题难度:中一个振荡器要能够产生正弦波振荡，电路的组成必须包含（ )。 A. 放大电路，负反馈电路 B. 负反馈电路、选频电路 C. 放大电路、正反馈电路、选频电路【答案】C ====================================================================== 题目编号:14581 知识点:17正弦波振荡器题型:单项选择题难度:中振荡电路的幅度特性和反馈特性如图所示，通常振荡幅度应稳定在（）。 A. O 点 B. A 点 C. B 点 D. C 点【答案】C ====================================================================== 题目编号:14582 知识点:17正弦波振荡器题型:单项选择题难度:中反馈放大器的方框图如图所示，当 = 0 时，要使放大器维持等幅振荡，其幅度条件是（）。 A. 反馈电压要大于所需的输入电压 B. 反馈电压要等于所需的输入电压 C. 反馈电压要小于所需的输入电压【答案】B ====================================================================== 题目编号:14583 知识点:17正弦波振荡器题型:单项选择题难度:中一个正弦波振荡器的开环电压放大倍数为，反馈系数为，该振荡器要能自行建立振荡，其幅值条件必须满足（）。 A. B. C. 【答案】C ====================================================================== 题目编号:14584 知识点:17正弦波振荡器题型:单项选择题难度:中一个正弦波振荡器的开环电压放大倍数为，反馈系数为 F，能够稳定振荡的幅值条件是（）。 A. B. C. 【答案】C ====================================================================== 题目编号:14585 知识点:17正弦波振荡器题型:单项选择题难度:中反馈放大器的方框图如图所示，要使放大器产生自激振荡，其相位条件是（）。 A. 反馈电压与电压之间的相位差为 B. 反馈电压与电压之间的相位差为 C. 反馈电压与电压之间的相位差为零【答案】C ====================================================================== 题目编号:14586 知识点:17正弦波振荡器题型:单项选择题难度:中 .一个正弦波振荡器的反馈系数，若该振荡器能够维持稳定振荡，则开环电压放大倍数必须等于（）。 A. B. C. 【答案】C ====================================================================== 题目编号:14587 知识点:17正弦波振荡器题型:单项选择题难度:中一个正弦波振荡器的开环电压放大倍数为，反馈系数为，该振荡器要维持稳定的振荡，必须满足（）。 A. ， (n = 0，1，2，…) B. ， (n = 0，1，2，…) C. ， (n = 0，1，2，…) 【答案】B ====================================================================== 题目编号:14588 知识点:17正弦波振荡器题型:单项选择题难度:中电路如图所示，参数选择合理，若要满足振荡的相应条件，其正确的接法是（）。 A. 1 与 3 相接， 2 与 4 相接 B. 1 与 4 相接， 2 与 3 相接 C. 1 与 3 相接， 2 与 5 相接【答案】A ====================================================================== 题目编号:14589 知识点:17正弦波振荡器题型:单项选择题难度:中 LC 振荡电路如图所示，集电极输出正弦电压与放大电路的正弦输入电压之间的相位差应为（）。 A. 0 B. 90 C.180 【答案】C ====================================================================== 题目编号:14590 知识点:17正弦波振荡器题型:单项选择题难度:中振荡电路如图所示，选频网络是由（）。 A. 、组成的电路 B. 、C组成的电路 C. 、组成的电路【答案】B ====================================================================== 题目编号:14591 知识点:17正弦波振荡器题型:单项选择题难度:中振荡电路如图所示，其振荡频率为（）。 A. B. C. 【答案】A ====================================================================== 题目编号:14592 知识点:17正弦波振荡器题型:单项选择题难度:中几种类型的 LC 振荡电路如图所示，变压器反馈式振荡电路是指下列图中（）。 A. B. C. 【答案】A ====================================================================== 题目编号:14593 知识点:17正弦波振荡器题型:单项选择题难度:中几种类型的LC 振荡电路如图所示，电感三点式振荡电路是指下列图中（）。 A. B. C. 【答案】B ====================================================================== 题目编号:14594 知识点:17正弦波振荡器题型:单项选择题难度:中几种类型的LC 振荡电路如图所示，电容三点式振荡电路是指下列图中（）。 A. B. C. 【答案】C ====================================================================== 题目编号:14595 知识点:17正弦波振荡器题型:单项选择题难度:中电感三点式振荡电路如图所示，其振荡频率为（）。 A. B. C. 【答案】C ====================================================================== 题目编号:14596 知识点:17正弦波振荡器题型:单项选择题难度:中电容三点式振荡电路如图所示，其振荡频率为（）。 A. B. C. 【答案】B ====================================================================== 题目编号:14597 知识点:17正弦波振荡器题型:单项选择题难度:中电路如图所示，电容远大于和，其中满足自激振荡相位条件的是下列图中（）。 A. B. C. 【答案】C ====================================================================== 题目编号:14598 知识点:17正弦波振荡器题型:单项选择题难度:中电路如图所示，电容远大于和其满足自激振荡相位条件的是下列图中（ )。 A. B. C. 【答案】B ====================================================================== 题目编号:14599 知识点:17正弦波振荡器题型:单项选择题难度:中 . 电路如图所示，欲使该电路能起振，则应该采取的措施是（）。 A. 改用电流放大系数 β较小的晶体管 B. 适当增加反馈线圈的匝数 C. 适当减小 L 值或增大 C 值。【答案】B ====================================================================== 题目编号:14600 知识点:17正弦波振荡器题型:单项选择题难度:中电路如图所示，欲使该电路能起振，则应该采取的措施是（）。 A. 改用电流放大系数β较小的晶体管。 B. 减少反馈线圈的匝数。 C. 适当增大 L 值或减小 C 值。【答案】C ====================================================================== 题目编号:14601 知识点:17正弦波振荡器题型:单项选择题难度:中电路如图所示，欲使该电路能起振，则应该采取的措施是（）。 A. 改用电流放大系数 β 较大的晶体管。 B. 减少反馈线圈的匝数 C. 适当减小 L 值或增大 C 值。【答案】A ====================================================================== 题目编号:14602 知识点:17正弦波振荡器题型:单项选择题难度:中正弦波振荡电路如图所示，其振荡频率为（）。 A. B. C. 【答案】A ====================================================================== 题目编号:14603 知识点:17正弦波振荡器题型:单项选择题难度:中桥式RC正弦波振荡器的振荡频率取决于（）。 A. 放大器的开环电压放大倍数的大小 B. 反馈电路中的反馈系数F的大小 C. 选频电路中RC的大小【答案】C ====================================================================== 题目编号:14604 知识点:17正弦波振荡器题型:单项选择题难度:中由运算放大器组成的几种电路如图所示，其中RC振荡电路是图（）。 A. B. C. 【答案】C ====================================================================== 题目编号:14605 知识点:17正弦波振荡器题型:单项选择题难度:中 . 桥式RC振荡电路是用来产生一定频率和幅度的（）。 A. 正弦交流信号 B. 正、负尖脉冲信号 C. 方波信号【答案】A ====================================================================== 题目编号:14606 知识点:17正弦波振荡器题型:单项选择题难度:中正弦波振荡电路如图所示，正反馈支路的反馈系数F 的角度应等于( )。 A. 90 B. 180 C. 0 【答案】C ====================================================================== 题目编号:14607 知识点:17正弦波振荡器题型:单项选择题难度:中正弦波振荡电路如图所示，若该电路能持续稳定的振荡，则同相输入的运算放大器的电压放大倍数应等于（）。 A. 2 B. 3 C. 1 【答案】B ====================================================================== 题目编号:14607 知识点:17正弦波振荡器题型:单项选择题难度:中正弦波振荡电路如图所示，若能稳定振荡，则必须等于（）。 A. 1 B. 2 C. 3 【答案】B ====================================================================== 题目编号:14607 知识点:17正弦波振荡器题型:单项选择题难度:中电路如图所示，欲使该电路维持正弦等幅振荡，若电阻，则反馈电阻的阻值应为（）。 A. 200 k B. 100 k C. 400 k 【答案】A ====================================================================== 题目编号:14607 知识点:17正弦波振荡器题型:单项选择题难度:中正弦波振荡器如图所示，为了获得频率可调的输出电压，则应该调节的电阻是( ) 。 A. B. C. 【答案】C ====================================================================== 题目编号:14607 知识点:17正弦波振荡器题型:单项选择题难度:中电路如图所示，该电路为（）。 A. 正弦波振荡电路 B. 三角波产生电路 C. 方波产生电路【答案】A ======================================================================
