机械制图考试题库汇总.doc

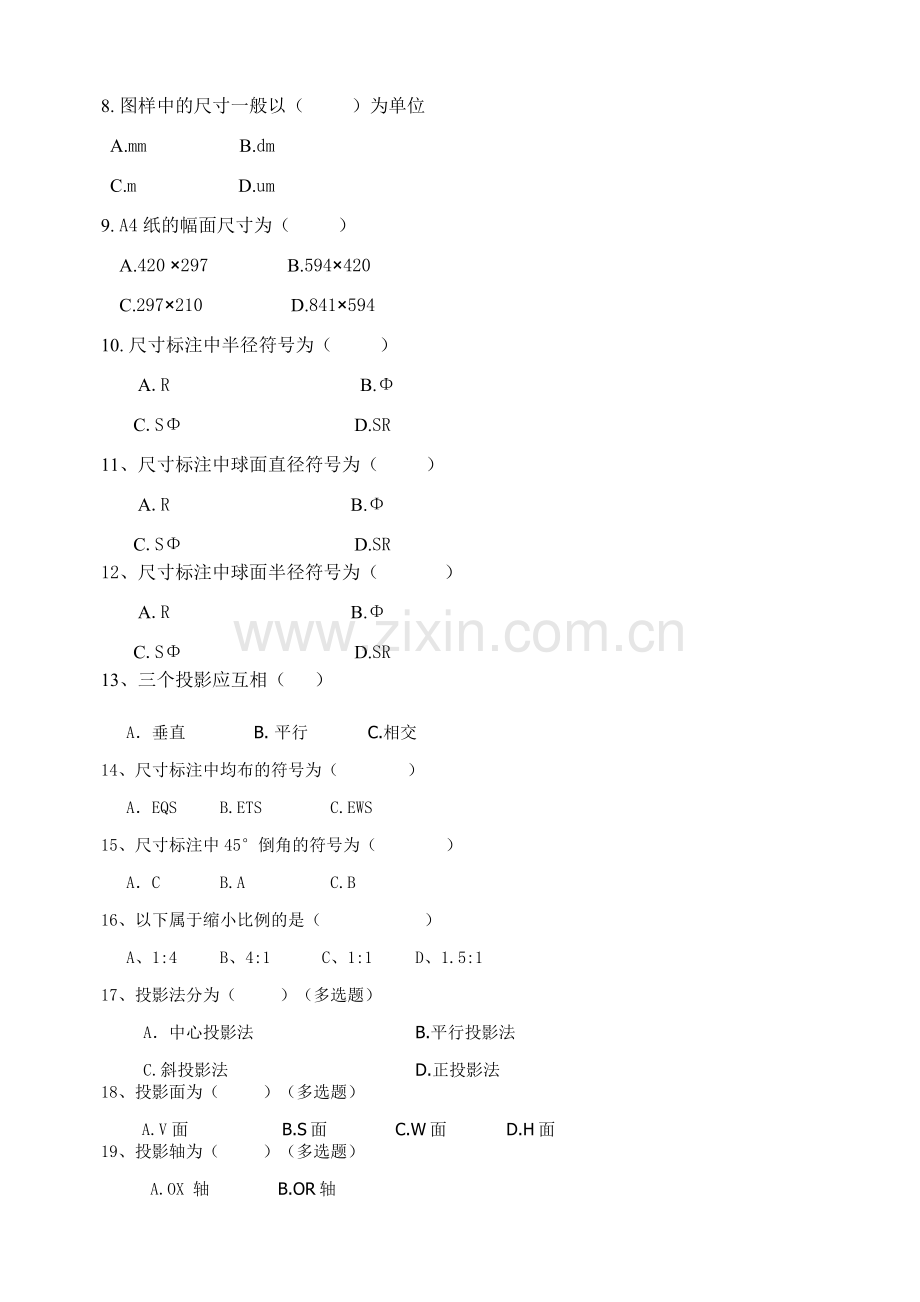

重庆市江南职业学校机械制图考试题库一、选择题1.尺寸标注中直径符号为（ ）A.R B.C.S D.SR2.标题栏内的汉字应写成（ ）字体A.宋体 B.黑体C.长仿宋字体D.楷体3.以下属于放大比例的是( )A.1:1B.1:3C.2.5:5 D.2:14.图框线用( )线型绘制A.细实线 B.波浪线C.粗实线 D.点画线5. 标题栏必须放置在图框（ ）A.左下角 B.右下角 C.左上角 D.右上角6. 对称中心线应用（ ）绘制A.细实线 B.虚线 C.细点画线 D.粗点画线7. 可见轮廓线应用（ ）绘制A.细实线 B.粗实线C.虚线 D.粗点画线8. 图样中的尺寸一般以（ ）为单位A.mm B.dm C.m D.um9. A4纸的幅面尺寸为（ ）A.420 297 B.594420C.297210 D.84159410. 尺寸标注中半径符号为（ ）A.R B.C.S D.SR11、尺寸标注中球面直径符号为（ ）A.R B.C.S D.SR12、尺寸标注中球面半径符号为（ ）A.R B.C.S D.SR13、三个投影应互相（ ）A垂直 B. 平行 C.相交14、尺寸标注中均布的符号为（ ） AEQS B.ETS C.EWS15、尺寸标注中45倒角的符号为（ ） AC B.A C.B16、以下属于缩小比例的是（ ） A、1:4 B、4:1 C、1:1 D、1.5:117、投影法分为（ ）（多选题）A中心投影法 B.平行投影法 C.斜投影法 D.正投影法18、投影面为（ ）（多选题） A.V面 B.S面 C.W面 D.H面19、投影轴为（ ）（多选题） A.OX 轴 B.OR轴 C.OY轴 D.OZ轴20、平面的投影特性为（ ）（多选题） A.积聚性 B.实形性 C.类似性 D.扩大性二、填空题1、标准的图纸幅面共有（ ）种，其代号分别为（ ）、（ ）、（ ）、（ ）、 （ ），其中A0最大，（ ）最小。2、图框线一律用（ ）绘制。3、标题栏中文字方向必须与（ ）一致。4、尺寸数字必须为（ ）的实际尺寸。5、图样中的字体通常有（ ）（ ）和（ ）三种，其中，汉字要求写成（ ）体。6、图样中的字体书写时必须做到（ ）、（ ）、（ ）和（ ）。7、一个标注完整的尺寸应具有（ ）、（ ）和（ ）三个基本要素。8、三视图的投影规律为：主视图俯视图（ ）、主视图左视图（ ）、俯视图左视图（ ）。9、俯视图上度量物体的长度（即左、右两个面的距离）和宽度（即前、后两个面之间的距离）;左视图上能度量物体的（ ）和（ ）；主视图上能度量物体的（ ）和三、判断题1、一般位置直线在三个投影面上的投影都大于实长。 （ ）2、 在尺寸标注中，凡是圆弧必须加注符号R。（ ）3、 绘制圆的对称中心线时 应用粗实线绘制。 （ ）4、 机械图的国家标准规定图样的尺寸数值的单位一般以米为单位。（ ）5、 图样中的尺寸数值是机件的真实大小，与绘图的准确度无关，与比例无关。 （ ） 6、 图样中标题栏通常放在图框的左下角。（ ）7、 正等轴测图的轴间角均为120。（ ）8、 投影面平行面可分为水平面、正平面、侧平面。（ ）9、 在铅垂面上所形成的投影具有积聚性。（ ）10、 对于三个投影面都处于倾斜位置的平面，称为一般位置平面。( )四、作图题（保留作图痕迹） 1、作线段AB的垂直平分线。2、 将线段AB平均分成五等分。3、作圆内接正五边形，并画出五角星，圆的半径自定。4、 用半径为20的圆弧连接一条已知直线和一段已知的圆弧。 5、 作圆内接正六边形，圆的半径自定。6、 用四心圆法作一椭圆，长轴60mm,短轴40mm。7、抄画手柄平面图。 8、 求作点A的第三面投影。 9、 已知ABC三个顶点为A（15，5，2）、B（5，12，20）、C（30，20，15），求作其三面投影。10、 已知四边形ABCD四个顶点为A（30，20，10）、B（30，5，20）、C（5，5， 20）、D（5，20，10），求作其三面投影。11、 补画组合体的第三视图。 已知两视图，补画第三视图根据平面ABC的两面投影作第三面的投影的投影，并判断其类型ABC是 面根据平面ABC的两面投影作第三面的投影的投影，并判断其类型ABC是 面
