中职《机械制图》期中考试试卷及答案.doc

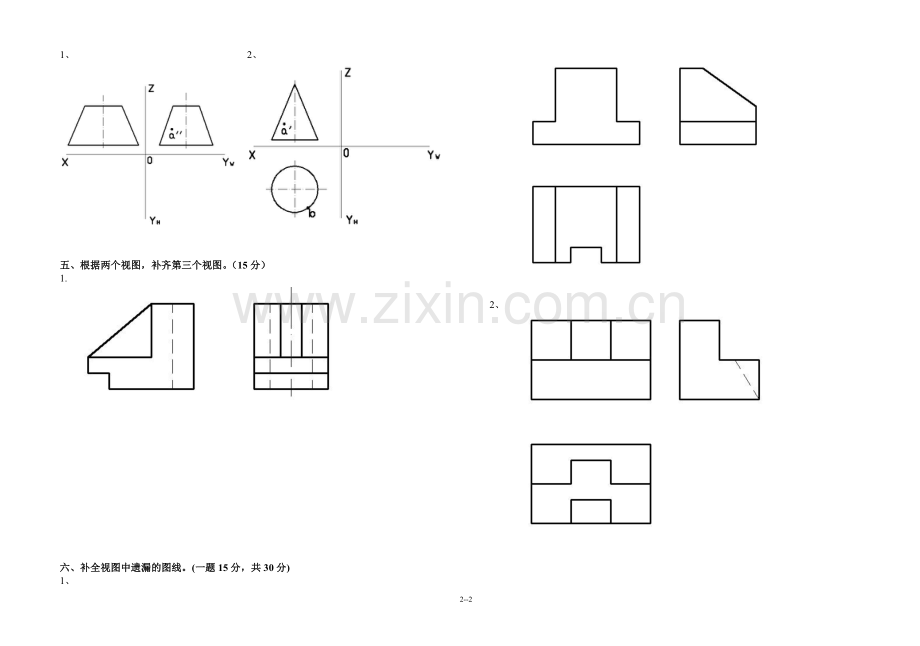

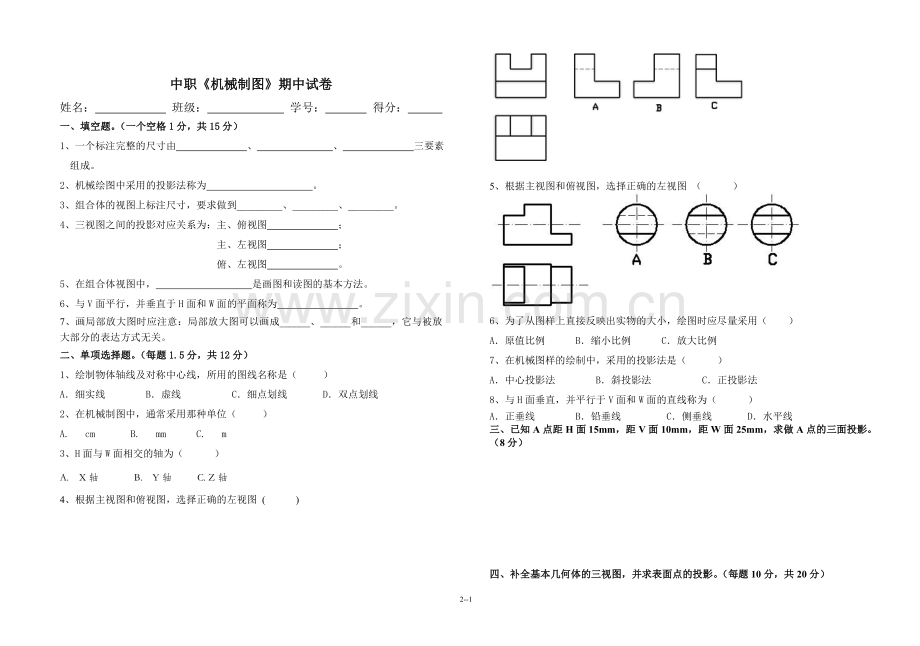

中职机械制图期中试卷姓名： 班级： 学号： 得分： 一、填空题。（一个空格1分，共15分）1、一个标注完整的尺寸由 、 、 三要素组成。2、机械绘图中采用的投影法称为 。3、组合体的视图上标注尺寸，要求做到_、_、_。4、三视图之间的投影对应关系为：主、俯视图 ； 主、左视图 ； 俯、左视图 。5、在组合体视图中， 是画图和读图的基本方法。6、与V面平行，并垂直于H面和W面的平面称为 。7、画局部放大图时应注意：局部放大图可以画成_、_和_，它与被放大部分的表达方式无关。二、单项选择题。（每题1.5分，共12分）1、绘制物体轴线及对称中心线，所用的图线名称是（ ）A细实线 B虚线 C细点划线 D双点划线2、在机械制图中，通常采用那种单位（ ）A. cm B. mm C. m 3、H面与W面相交的轴为（ ）A. X轴 B. Y轴 C. Z轴4、根据主视图和俯视图，选择正确的左视图 ( )5、根据主视图和俯视图，选择正确的左视图 （ ）6、为了从图样上直接反映出实物的大小，绘图时应尽量采用（ ）A原值比例 B缩小比例 C放大比例7、在机械图样的绘制中，采用的投影法是（ ）A中心投影法 B斜投影法 C正投影法8、与H面垂直，并平行于V面和W面的直线称为（ ）A正垂线 B铅垂线 C侧垂线 D水平线三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影。（8分） 四、补全基本几何体的三视图，并求表面点的投影。（每题10分，共20分）1、 2、 五、根据两个视图，补齐第三个视图。（15分）1.六、补全视图中遗漏的图线。(一题15分，共30分)1、2、答案：一、填空题。（一个空格1分，共15分）1、一个标注完整的尺寸由 尺寸界线 、 尺寸线 、 尺寸数字 三要素组成。2、机械绘图中采用的投影法称为 正投影法 。3、组合体的视图上标注尺寸，要求做到 正确 、 完整 、 清晰 。4、三视图之间的投影对应关系为：主、俯视图 长对正 ； 主、左视图 高平齐 ； 俯、左视图 宽相等 。5、在组合体视图中， 形体分析法 是画图和读图的基本方法。6、与V面平行，并垂直于H面和W面的平面称为 正平面 。7、画局部放大图时应注意：局部放大图可以画成_视图_、剖视图和断面图，它与被放大部分的表达方式无关。二、单项选择题。（每题1.5分，共12分）1、绘制物体轴线及对称中心线，所用的图线名称是（ C ）A细实线 B虚线 C细点划线 D双点划线2、在机械制图中，通常采用那种单位（ B ）A. cm B. mm C. m 3、H面与W面相交的轴为（ B ）A. X轴 B. Y轴 C. Z轴4、根据主视图和俯视图，选择正确的左视图 ( A )5、根据主视图和俯视图，选择正确的左视图 （ B ）6、为了从图样上直接反映出实物的大小，绘图时应尽量采用（ A ）A原值比例 B缩小比例 C放大比例7、在机械图样的绘制中，采用的投影法是（ C ）A中心投影法 B斜投影法 C正投影法8、与H面垂直，并平行于V面和W面的直线称为（ B ）A正垂线 B铅垂线 C侧垂线 D水平线三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影。（8分） 四、补全基本几何体的三视图，并求表面点的投影。（一题10分，共20分）1、2、五、根据两个视图，补齐第三个视图。（15分）六、补全视图中遗漏的图线。(一题15分，共30分)1、2、2-4
