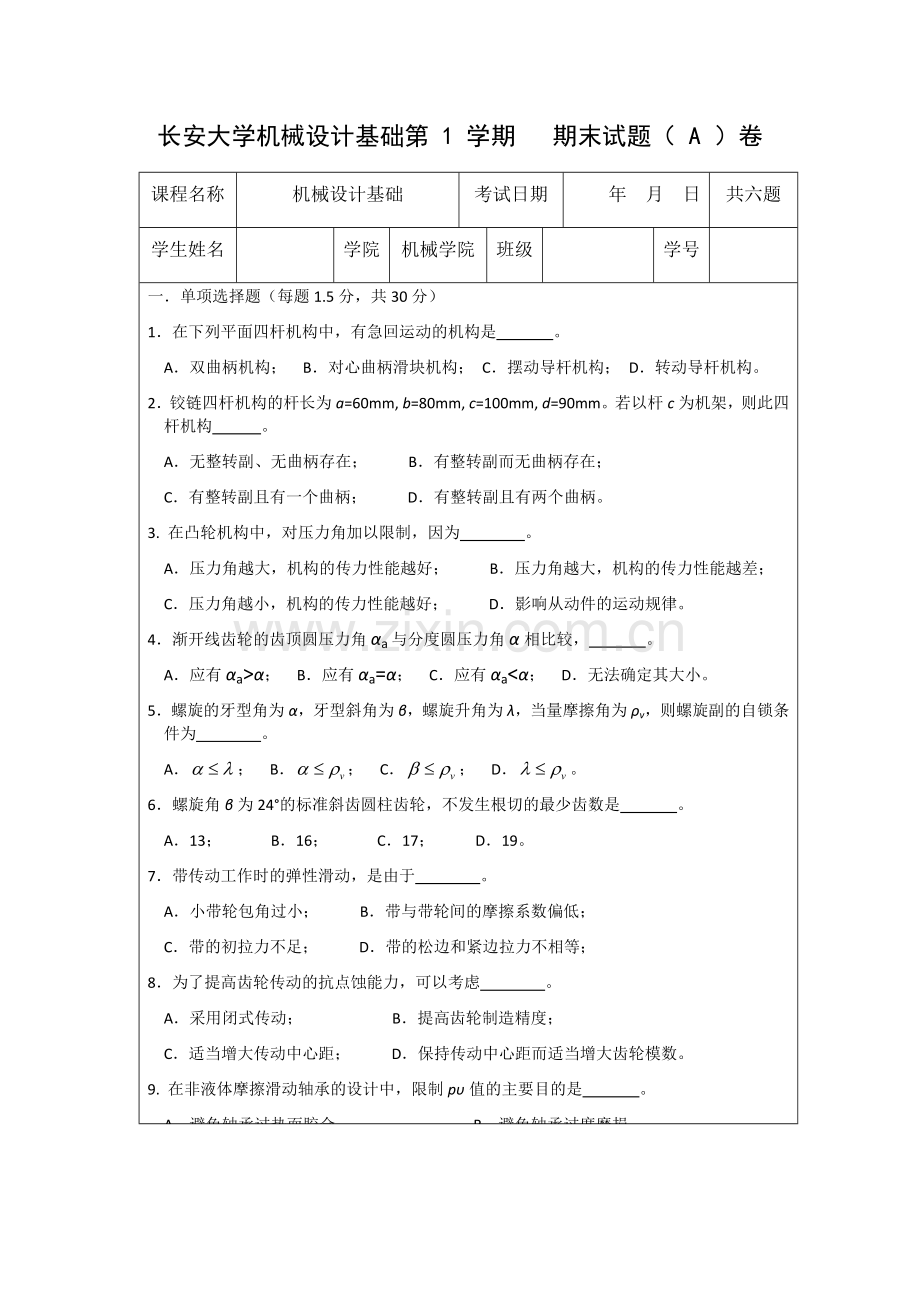

长安大学机械设计基础第 1 学期 期末试题（ A ）卷
课程名称
机械设计基础
考试日期
年 月 日
共六题
学生姓名

学院
机械学院
班级

学号

一．单项选择题（每题1.5分，共30分）
1．在下列平面四杆机构中，有急回运动的机构是 。
A．双曲柄机构； B．对心曲柄滑块机构； C．摆动导杆机构； D．转动导杆机构。
2．铰链四杆机构的杆长为a=60mm, b=80mm, c=100mm, d=90mm。若以杆c为机架，则此四杆机构 。
A．无整转副、无曲柄存在； B．有整转副而无曲柄存在；
C．有整转副且有一个曲柄； D．有整转副且有两个曲柄。
3. 在凸轮机构中，对压力角加以限制，因为 。
A．压力角越大，机构的传力性能越好； B．压力角越大，机构的传力性能越差；
C．压力角越小，机构的传力性能越好； D．影响从动件的运动规律。
4．渐开线齿轮的齿顶圆压力角αa与分度圆压力角α相比较， 。
A．应有αa>α； B．应有αa=α； C．应有αa<α； D．无法确定其大小。
5．螺旋的牙型角为α，牙型斜角为β，螺旋升角为λ，当量摩擦角为ρv，则螺旋副的自锁条件为 。
A．； B．； C．； D．。
6．螺旋角β为24°的标准斜齿圆柱齿轮，不发生根切的最少齿数是 。
A．13； B．16； C．17； D．19。
7．带传动工作时的弹性滑动，是由于 。
A．小带轮包角过小； B．带与带轮间的摩擦系数偏低；
C．带的初拉力不足； D．带的松边和紧边拉力不相等；
8．为了提高齿轮传动的抗点蚀能力，可以考虑 。
A．采用闭式传动； B．提高齿轮制造精度；
C．适当增大传动中心距； D．保持传动中心距而适当增大齿轮模数。
9. 在非液体摩擦滑动轴承的设计中，限制pυ值的主要目的是 。
A．避免轴承过热而胶合； B．避免轴承过度磨损；
C．避免轴承因过热而产生塑性变形； D．避免轴承因发热而卡死。
10．滚动轴承所采用的润滑方式，通常可根据 来选择。
A．轴承的当量动负荷； B．轴承的转速n；
C．轴承的结构型式； D．轴承内径d与转速n的乘积。
11．自行车车轮的轴属于 。
A．传动轴； B．转轴； C．固定心轴； D．转动心轴。
12. 安装齿轮的轴，若刚度不足而使弯曲变形超过允许范围，则会造成 。
A．严重的齿根应力集中； B．传动的动载荷增大；
C．齿间载荷分配不均； D．沿齿宽方向发生偏载。
13. 在螺纹联接中，当有一个被联接件太厚，并需要经常装拆时，宜选用 。
A．螺栓联接； B．双头螺柱联接； C．螺钉联接； D．紧定螺钉联接。

长安大学2007－2008学年第 1 学期机械设计基础试卷A答案
一．单项选择题（每题1.5分，共30分）
1
2
3
4
5
6
7
8
9
10
C
B
B
A
D
A
D
C
A
D
11
12
13
14
15
16
17
18
19
20
C
D
B
C
B
C
C
C
B
B
二．（共12分，每题6分）
1.C（或D）处有一个虚约束。 ——（3分）
——（3分）
2.G、C、D处为复合铰链，B处为局部自由度，CG，HG，GI联接杆或CD、DE、DF联接杆，有一半是虚约束。 ——（3分）
——（3分）
三、（共12分）
解：有效圆周力： ——（4分）
，得, ——（4分）
——（4分）
四、（15分）
解：由轴承型号可知，接触角为25°。
1、轴向负荷：
内部轴向力：

因，轴承1被压紧。
所以，轴向负荷：
——（3分）
2、计算当量动负荷：轴承的判断系数
，取
，取 ——（3分）
当量动负荷：取负荷系数

——（4分）
因，以轴承1的当量动负荷为计算依据

由此可知，选用轴承合适。 ——（5分）
五．（15分）
1．左端轴承盖与轴之间无间隙； ——（2分）
2．左轴承外圈未固定； ——（2分）
3．两轴内圈之间缺少套筒；
4.右轴承外圈未固定； ——（2分）
5.右轴承内圈和锥齿轮端面应靠紧或加套筒；
6.左端轴承盖上无密封装置。 —— （其余每点3分）
六．（16分）
解：本机构由两个周转轮系复合而成，齿轮1、2、3构成一个行星轮系，齿轮1、2、2＇和4构成一个差动轮系。因此计算从两个方面着手考虑：
(1) ——（4分）
(2)——（4分）
其中，，则
联立（1）和（2）式可以求得： “－”表示与n1方向相反。——（3分）
由，
得：，其方向为逆时针旋转。 ——（3分）
。 ——（2分）
