AUTOCAD机械制图考试试题.pdf

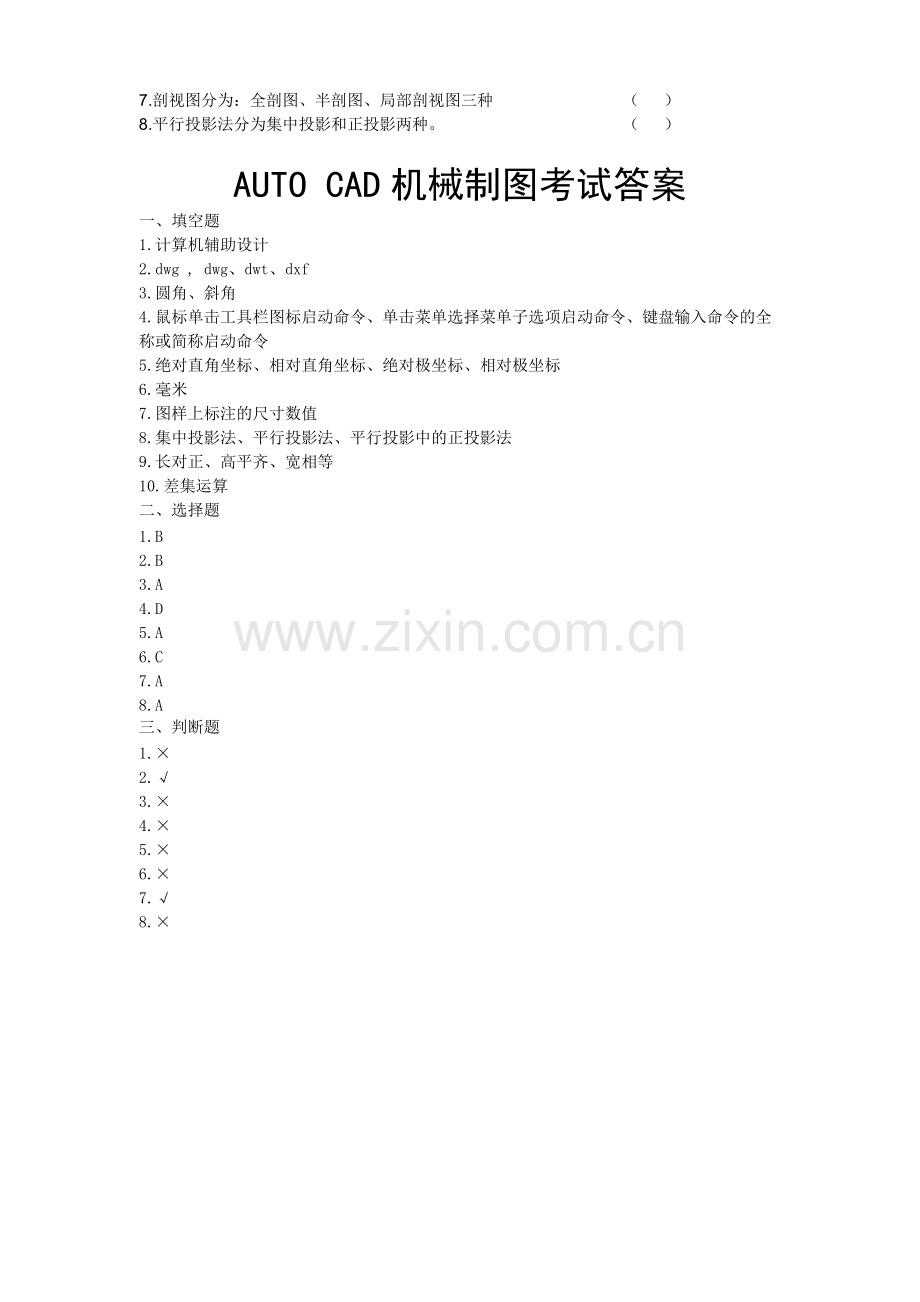

AUTO CAD 机械制图考试试题一、填空题1.autoCAD 是美国欧特克公司开发出的一款_软件。2.AutoCAD 的标准图形文件格式是_，图形文件输出时常用的文件格式有_、_、_。3.在 AutoCAD 软件中，有_和_两种倒角方式。4.AutoCAD 软件有三种方法可以执行操作命令，分别是_、_、_。5.绘图时 AtuoCAD 的坐标分为_坐标和_坐标，极坐标分为_坐标和_极坐标。6.尺寸标注中以_为单位时不需要注明计量单位的代号或名称。7.零件的真实大小应以图样上的_为依据，与图形的大小及绘图的准确度无关。8.制作平面图有两种投影方法，分别是_和_，标准机械图一般都是通过_投影法得到的。9.机械图中零件图三视图的画法原则是_、_、_。10.三维图形中“孔”的图形特征是通过布尔运算中的_得到的。二、选择题1.当希望绘制平行于坐标轴的直线时，通常开启_功能。A捕捉 B.正交 C.栅格 D.对象追踪2.在图案填充中_选项用于设定填充图案的间距。A.角度 B.比例 C.间距 D.边界3.用户需要将源对象向右下阵列，则在“行偏移”文本框中输入_，在“列偏移”文本框中输入_。A.负数，正数 B.负数，负数 C.正数，正数 D.正数，负数4._标注不能作为基线标注和连续标注的基准标注。A.水平尺寸标注 B.对齐标注 C.角度标注 D.半径标注5.从三维实体对象中以指定的厚度创建壳或中空的墙，可以使用_命令。A.抽壳 B.压印 C.分割 D.清除6.在执行附着外部参照操作时，可在指定文件中附着 4 种格式的文件，错误的是_。A.DWG B.DWF C.DBE D.图形文件7.下列不属于 AutoCAD 2008 提供了的标注工具的是_。A.弧标注 B.直径标注 C.度标注 D.线性标注8.直线命令的全称是_A.LINE B.XLINE C.rectang D.circle三、判断题1.autoCAD 是美国欧特克公司开发出的一款计算机辅助制造软件。（）2.CAD 的绘图界面是无限大的。（）3.CAD 中用于在不同软件中进行交流的文件格式是 DWT 格式。（）4.CAD 是一款纯平面的机械设计软件，无法进行三维图形的绘制。（）5.形位公差，表示平滑度。（）6.CAD 中只有一个世界坐标系。（）7.剖视图分为：全剖图、半剖图、局部剖视图三种 （）8.平行投影法分为集中投影和正投影两种。（）AUTO CAD 机械制图考试答案一、填空题1.计算机辅助设计2.dwg,dwg、dwt、dxf3.圆角、斜角4.鼠标单击工具栏图标启动命令、单击菜单选择菜单子选项启动命令、键盘输入命令的全称或简称启动命令5.绝对直角坐标、相对直角坐标、绝对极坐标、相对极坐标6.毫米7.图样上标注的尺寸数值8.集中投影法、平行投影法、平行投影中的正投影法9.长对正、高平齐、宽相等10.差集运算二、选择题1.B2.B3.A4.D5.A6.C 7.A8.A三、判断题1.2.3.4.5.6.7.8.
