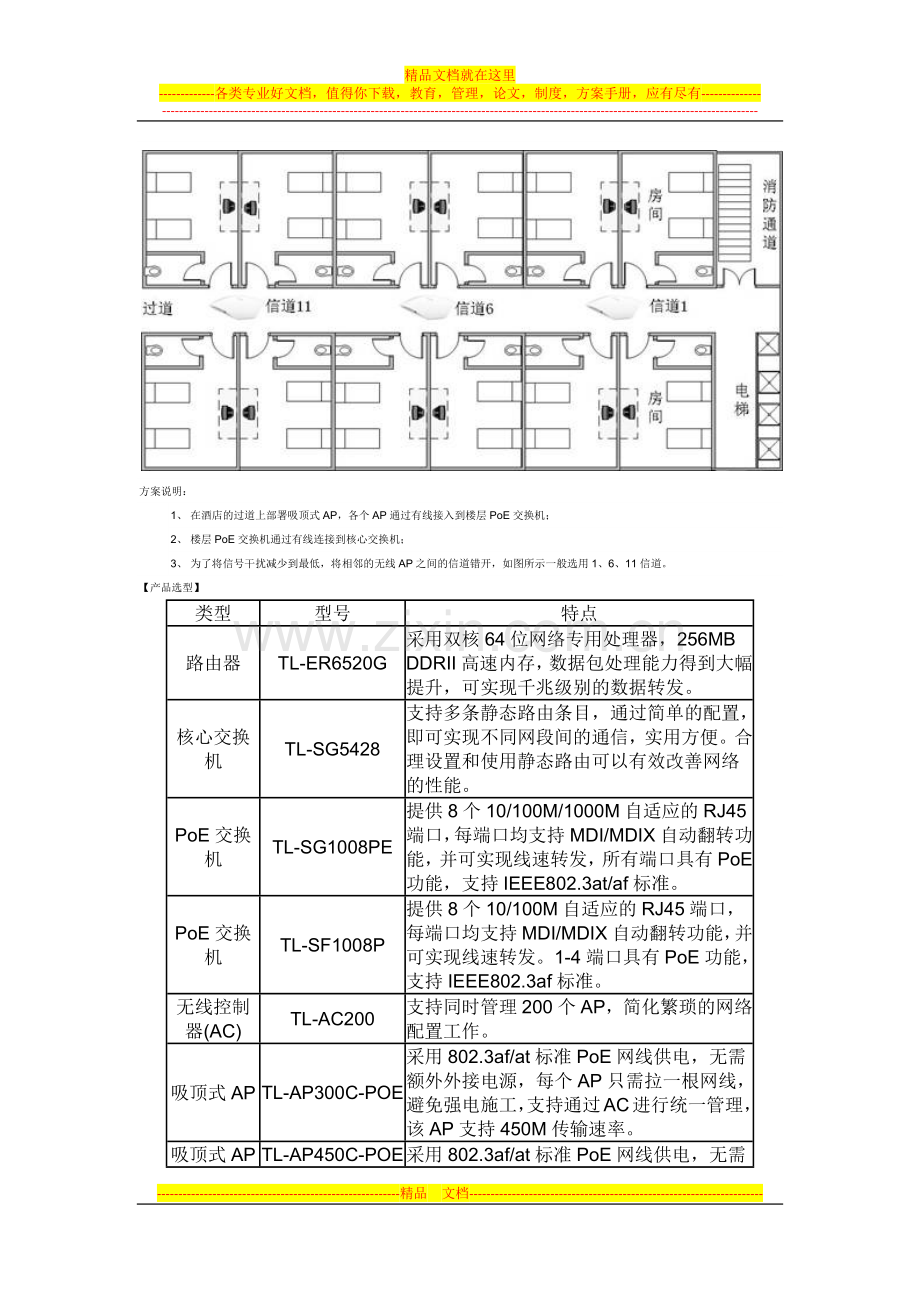

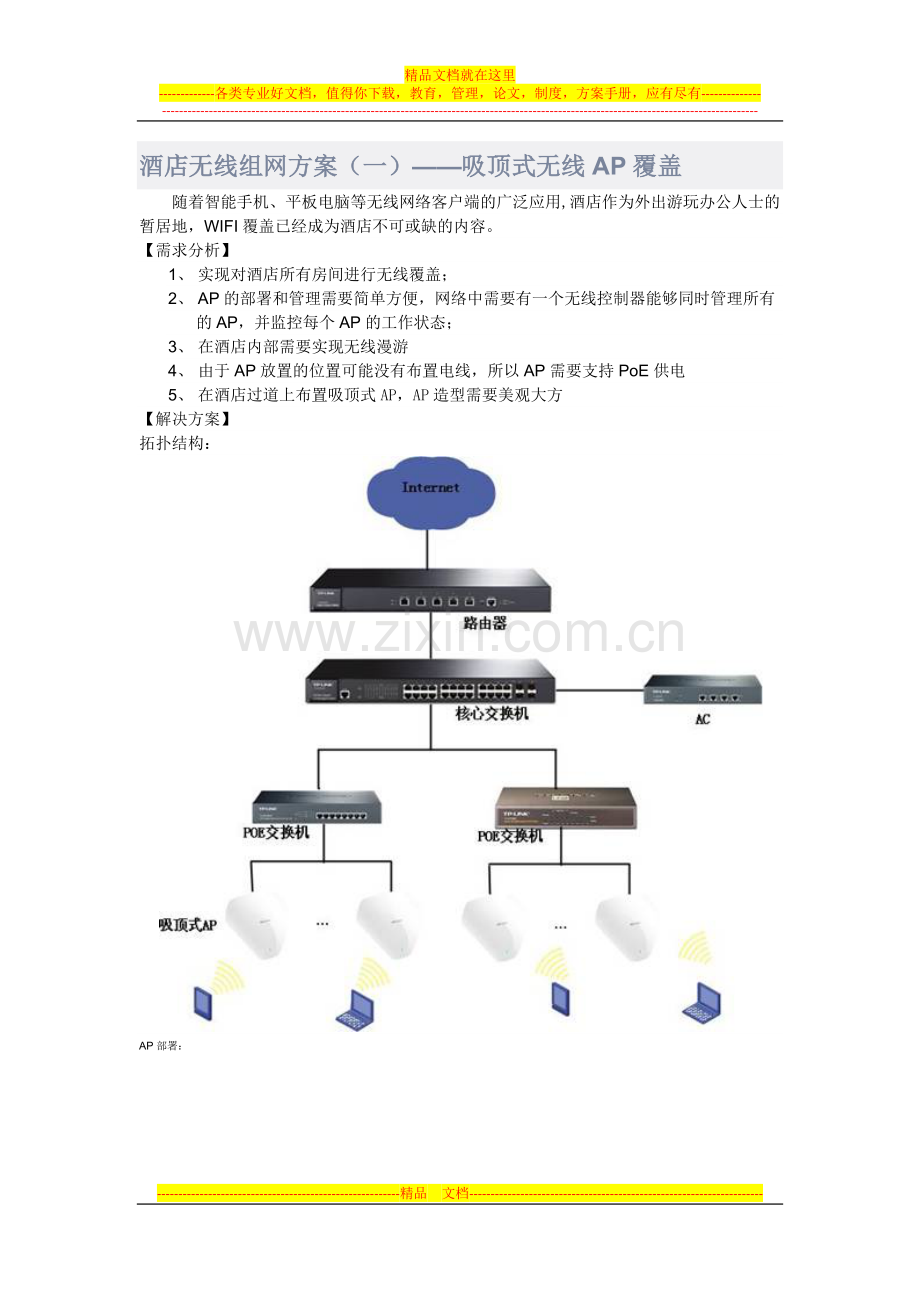

精品文档就在这里-各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-酒店无线组网方案（一）吸顶式无线AP覆盖随着智能手机、平板电脑等无线网络客户端的广泛应用,酒店作为外出游玩办公人士的暂居地，WIFI覆盖已经成为酒店不可或缺的内容。【需求分析】1、实现对酒店所有房间进行无线覆盖；2、AP的部署和管理需要简单方便，网络中需要有一个无线控制器能够同时管理所有的AP，并监控每个AP的工作状态；3、在酒店内部需要实现无线漫游4、由于AP放置的位置可能没有布置电线，所以AP需要支持PoE供电5、在酒店过道上布置吸顶式AP，AP造型需要美观大方【解决方案】拓扑结构：AP部署：方案说明：1、在酒店的过道上部署吸顶式AP，各个AP通过有线接入到楼层PoE交换机；2、楼层PoE交换机通过有线连接到核心交换机；3、为了将信号干扰减少到最低，将相邻的无线AP之间的信道错开，如图所示一般选用1、6、11信道。【产品选型】类型型号特点路由器TL-ER6520G采用双核64位网络专用处理器，256MB DDRII高速内存，数据包处理能力得到大幅提升，可实现千兆级别的数据转发。核心交换机TL-SG5428支持多条静态路由条目，通过简单的配置，即可实现不同网段间的通信，实用方便。合理设置和使用静态路由可以有效改善网络的性能。PoE交换机TL-SG1008PE提供8个10/100M/1000M自适应的RJ45端口，每端口均支持MDI/MDIX自动翻转功能，并可实现线速转发，所有端口具有PoE功能，支持IEEE802.3at/af标准。PoE交换机TL-SF1008P提供8个10/100M自适应的RJ45端口，每端口均支持MDI/MDIX自动翻转功能，并可实现线速转发。1-4端口具有PoE功能，支持IEEE802.3af标准。无线控制器(AC)TL-AC200支持同时管理200个AP，简化繁琐的网络配置工作。吸顶式APTL-AP300C-POE采用802.3af/at标准PoE网线供电，无需额外外接电源，每个AP只需拉一根网线，避免强电施工，支持通过AC进行统一管理，该AP支持450M传输速率。吸顶式APTL-AP450C-POE采用802.3af/at标准PoE网线供电，无需额外外接电源，每个AP只需拉一根网线，避免强电施工，支持通过AC进行统一管理，该AP支持450M传输速率。-精品 文档-
