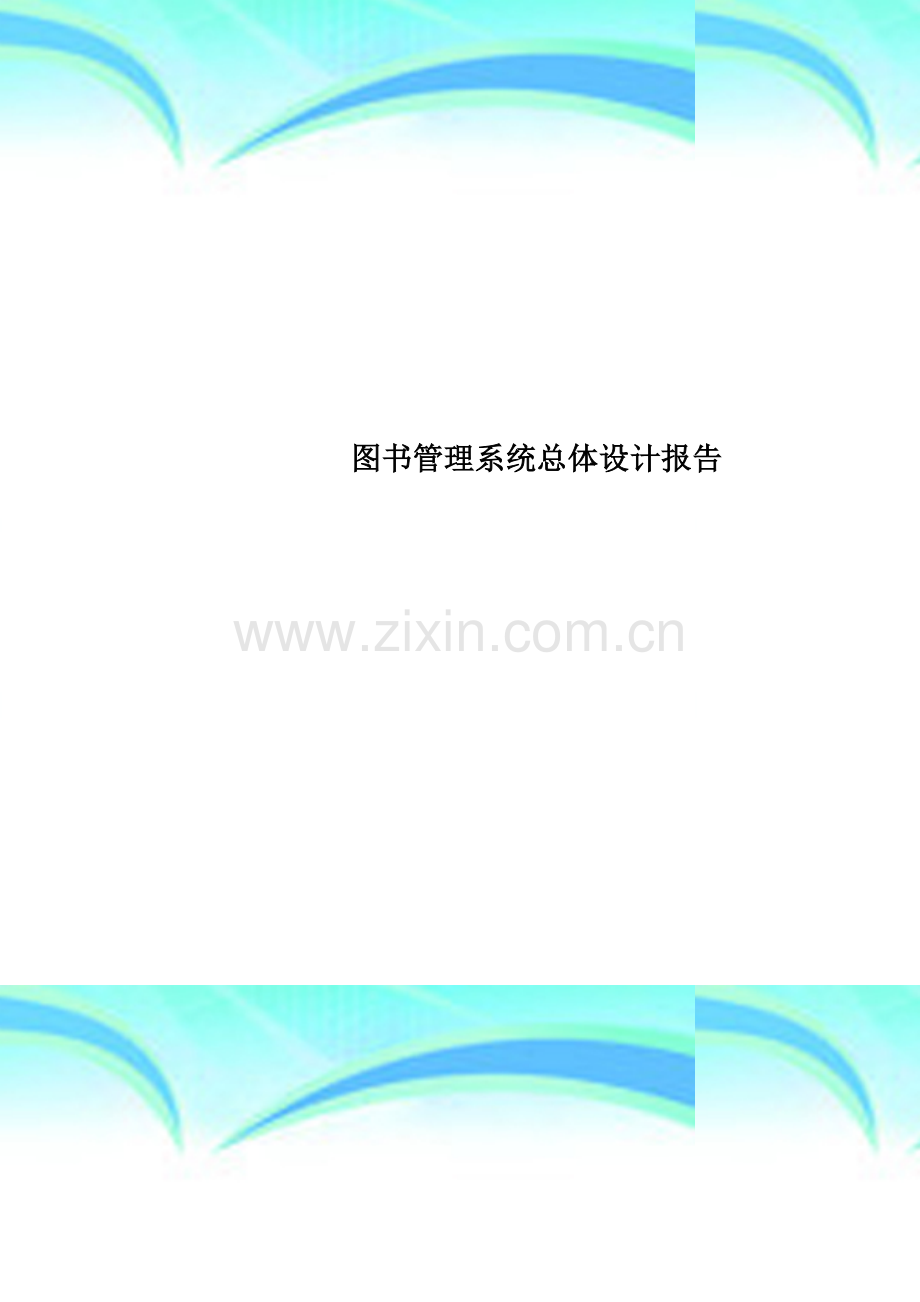

图书管理系统总体设计报告.doc

图书管理系统总体设计报告

———————————————————————————————— 作者：
———————————————————————————————— 日期：

4

个人收集整理 勿做商业用途

图书管理系统

作 者： 姚楦楦、罗燕梅、陈玲玲、黄文秀、黎俊麟
完成日期: 2010年3月28日
签 收 人:
签收日期：

目录
1 引言
1.1 编写目的 1
1。2 范围 1
1。3 定义 1
1.4 参考资料 1
2 总体设计 1
2。1 需求规定 1
2.2 系统环境配置 2
2。3处理流程 2
2.4 结构 2
3 接口设计 3
3。1 用户接口 3
3.2 外部接口 3
3。3 内部接口 3
4 系统数据结构设计 4
4.1 逻辑结构设计要点 4
4。2 物理结构设计要点 4
5 系统出错处理设计 5
5.1 出错信息 5
5.2 补救措施 5
5。3 系统维护设计 5

1 引言　　 对软件需求完全理解对于软件开发工作的成功是至关重要的，需求说明的任务是发现、规范的过程，有益于提高软件开发过程中的能见度，便于对软件开发过程中的控制与管理，便于采用工程方法开发软件，提高软件的质量，便于开发人员、维护人员、管理人员之间的交流、协作，并作为工作成果的原始依据,并且在向潜在用户传递软件功能、性能需求,使其能够判断该软件是否与自己的需求相关。
1.1 编写目的
　1。1。1 为开发人员、维护人员、客户之间提供共同的协议而创立基础，对图书管理软件功能的实现作使命描述。
　　1。1.2 本说明书的预期读者为客户、业务或需求分析人员、测试人员、用户文档编写者、项目管理人员。
1。2 范围
说明:
a． 待开发的软件系统的名称：图书管理系统
b． 工程的组织者：管理信息系统开发小组组长
产品的生产者:图书馆管理系统开发课题组
产品的设计者：图书馆管理系统开发课题组
已明确用户：就读学生以及图书馆管理员
产品的所有权：图书馆管理系统开发课题组
1.3 定义
图书管理信息系统软件：它是由图书馆管理信息系统软件课题组完全自主开发的图书管理软件，以图书馆为基本元素的、用汉语编程来实现其功能的软件。
　　需求:用户解决问题或达到目标所需的条件或功能；系统或系统部件要满足合同、标准，规范或其它正式规定文档所需具有的条件或权能。

1。4 参考资料
《数据库系统项目开发实践》 科学出版社，2005
《管理信息系统与案例分析》 人民邮电出版社，2004
2 总体设计

2.1 需求规定
（略，见需求分析说明书）
2。2系统环境配置
2.2。1网络结构选型
我们小组对于我们的图书管理系统的网络结构选型进行了讨论和分析，首先我们对网络版和单机版进行了比较：
1.网络板和单机板的选择
单机版就是仅授权给一台PC使用的，不需连接互联网或与其他计算机所能应用的软件或游戏. 只要在单个计算机上能运行的程序的版本称单机版。单机版适合普通个人用户使用，无法用于多台计算机。
至于网络版，一般所指的网络版是针对企业或者整个网络用的，分服务器端和客户端，服务器端可以对客户端做统一的配置和操作。一般来说这个版本对于个人用户来说意义不大。网络版适合企业，学校使用，多台计算机可以安装一个网络版即可，可以同时升级。
由于我们设计的是图书管理系统，供应对象是全校师生，必需使用服务器端，这样方便系统更新和维护，也方便大家查阅图书！所以我们选择了网络板作为我们的开发选择对象。
2.网络板的选择。（b/s和c/s的选择）
B/S最大优势为客户端免维护，适用于用户群庞大,或客户需求经长发生变化的情况。
C/S功能强大，可以减轻服务器端压力，如果用户的需求特别复杂，用C/S。
硬件环境不同：
C/S 一般建立在专用的网络上, 小范围里的网络环境， 局域网之间再通过专门服务器提供连接和数据交换服务。
B/S 建立在广域网之上的， 不必是专门的网络硬件环境,例与电话上网, 租用设备。 信息自己管理。 有比C/S更强的适应范围， 一般只要有操作系统和浏览器就行
对安全要求不同
C/S 一般面向相对固定的用户群， 对信息安全的控制能力很强。 一般高度机密的信息系统采用C/S 结构适宜. 可以通过B/S发布部分可公开信息.
B/S 建立在广域网之上, 对安全的控制能力相对弱, 面向是不可知的用户群.
对程序架构不同
C/S 程序可以更加注重流程， 可以对权限多层次校验， 对系统运行速度可以较少考虑.
B/S 对安全以及访问速度的多重的考虑， 建立在需要更加优化的基础之上。 比C/S有更高的要求 B/S结构的程序架构是发展的趋势。
软件重用不同
C/S 程序可以不可避免的整体性考虑， 构件的重用性不如在B/S要求下的构件的重用性好.
B/S 对的多重结构，要求构件相对独立的功能. 能够相对较好的重用.就入买来的餐桌可以再利用,而不是做在墙上的石头桌子
系统维护不同
系统维护是软件生存周期中,开销大, ———--——重要
C/S 程序由于整体性， 必须整体考察, 处理出现的问题以及系统升级。 升级难。 可能是再做一个全新的系统
B/S 构件组成，方面构件个别的更换,实现系统的无缝升级。 系统维护开销减到最小。用户从网上自己下载安装就可以实现升级。
处理问题不同
C/S 程序可以处理用户面固定， 并且在相同区域， 安全要求高需求， 与操作系统相关. 应该都是相同的系统
B/S 建立在广域网上, 面向不同的用户群, 分散地域, 这是C/S无法作到的. 与操作系统平台关系最小。
用户接口不同
C/S 多是建立的Window平台上,表现方法有限,对程序员普遍要求较高
B/S 建立在浏览器上, 有更加丰富和生动的表现方式与用户交流. 并且大部分难度减低,减低开发成本.
经过上面的比较和联系着图书馆管理系统的服务对象、作用和维护情况来看，b/s更有利于我们用来开发图书管理系统，所以经过小组成员的讨论，我们决定使用B/S。
2.2.2计算机硬件结构选型
2.2。3计算机软件配置
图书馆管理系统是基于b/s结构的应用系统.
用户单位可根据实际情况，配置系统运行环境的需求：
网络版是指系统有二个或二个以上用户时的版本，其运行环境配置情况如下:
高性能的PII／266以上服务器，硬盘自由空间大于1G，内存128M以上。
网络操作系统： Windows 98/2000 server系统,并安装有TCP／IP协议。服务器与各客户端计算机应能通过TCP／IP进行连接。
软件环境为Windows 98以上版本
开发工具：世纪桥

2。3处理流程
图书管理系统首先需要用户进行登录，管理员和学生都有密码，分别设置权限登陆,
2。4 结构
图书管理部分

修改图书信息
添加图书信息
删除图书信息
查询图书信息

读者管理部分

删除读者信息
查询读者信息
添加读者信息

修改读者信息

借阅管理部分

借书管理
还书管理

删除读者信息
查询读者信息
添加读者信息

修改读者信息

3 接口设计
。3.1 用户接口
本产品的用户一般需要通过终端进行操作，进入主界面后点击相应的窗口，分别进入相对应的界面(如：输入界面、输出界面)。用户对程序的维护，最好要有备份.
3.2 软件接口
WIN9X/NT操作系统 .
3.3控制
本软件是以中文版Windows 98及其以上版本的操作系统来控制软件运行。

4系统数据结构设计
4.1 逻辑结构设计
用户系统管理表：用户名、密码、权限
图书信息库：图书编号、图书名称、作者、出版社、出版日期、简介、备注
读者信息库:学号、姓名、性别、专业、联系电话、班级
借阅信息库:姓名、图书名称、图书编号、借阅日期、归还日期、备注

4。2 物理结构设计要点
用户系统管理表
字段
字段名称
字段类型
字段大小
格式
1
姓名
文本
20

2
密码
文本
6

图书表：
字段
字段名称
字段类型
字段大小
格式
1
图书编号
文本
20

2
图书名称
文本
50

3
作者
文本
12

4
出版社
文本
50

5
出版日期
datetime

长日期
6
简介
文本
200

7
备注
文本
200

读者表：
字段
字段名称
字段类型
字段大小
格式
1
学号
文本
12

2
姓名
文本
10

3
性别
文本
2

4
专业
文本
12

5
联系电话
文本
10

6
班级
文本
12

借阅表：
字段
字段名称
字段类型
字段大小
格式
1
姓名
文本
10

2
学号
文本
12

3
图书名称
文本
50

4
图书编号
文本
20

5
借阅日期
Datetime

长日期
6
归还日期
Datetime

长日期
7
备注
文本
200

5系统出错处理设计
5.1 出错信息
输出出错提示信息
5.2 补救措施
a． 重新启动系统
b． 管理员修改代码，调试数据库
c． 中断系统工作
5.3 系统维护设计
管理信息系统是一个复杂的人机系统.系统外部环境与内部因素的变化，不断影响系统的运行,这时就需要不断地完善系统，以提高系统运行的效率与服务水平，这就需要从始至终地进行系统的维护工作。

第 7 页
