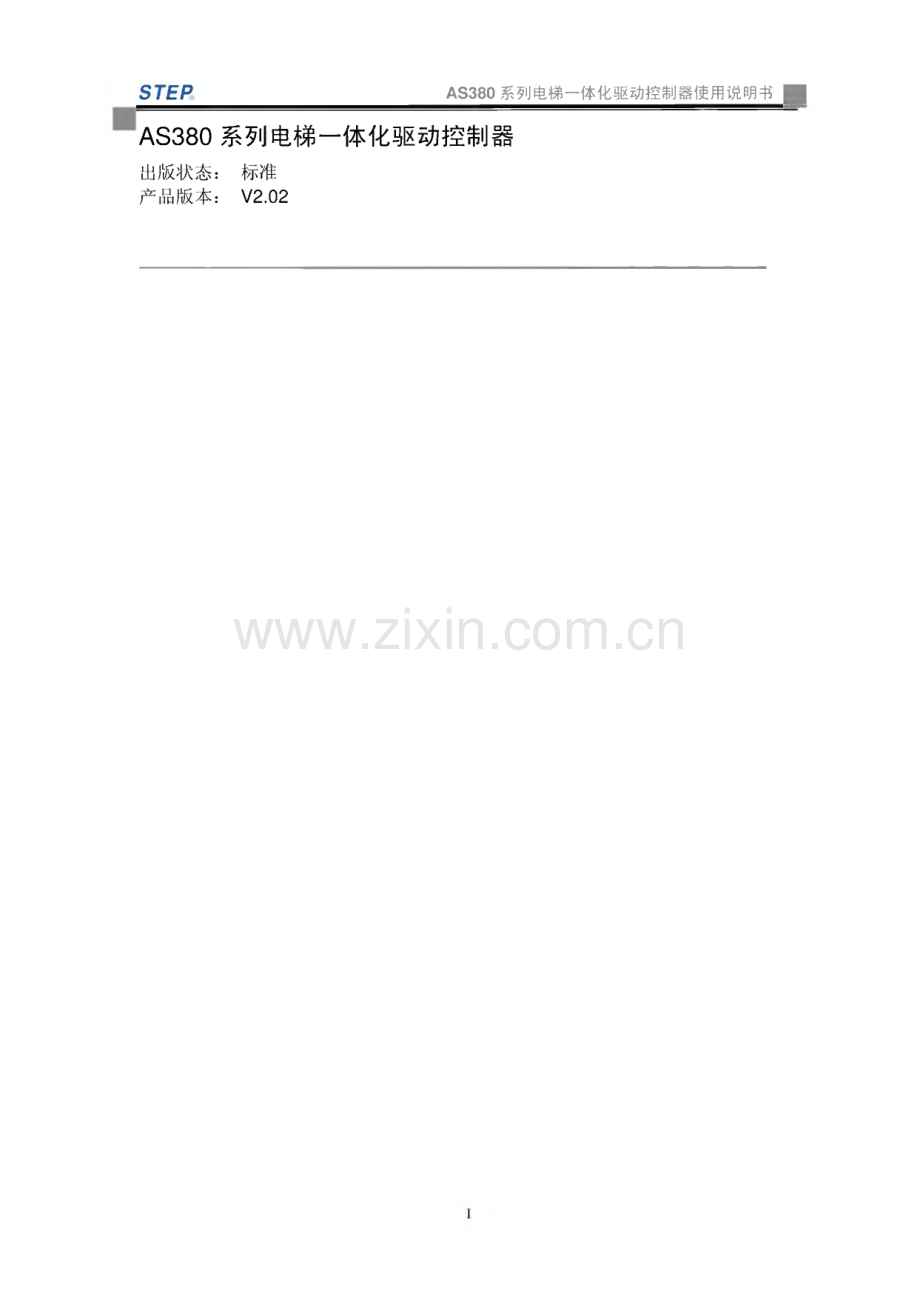

STEP AS380系列电梯一体化驱动控制器使用说明书 AS380系列电梯一体化驱动控制器出版状态：标准产品版本：V2.02上海新时达电气股份有限公司序言AS380系列电梯一体化驱动控制器是具有先进水平的新一代专用电梯控制和 驱动装置。它充分考虑了电梯的安全可靠性、电梯的操作使用固有特性、以及电梯 特有的位能负载特性，采用先进的变频调速技术和智能电梯控制技术，将电梯的控 制和驱动有机地结合成一体，使产品在性能指标、使用简便性、经济性等方面都有 了进一步的优化提高。内容提要本使用说明书对AS380系列电梯一体化驱动控制器的安装、使用、功能参数 设定、维护及故障处理进行了全面系统的阐述。本手册可作为采用AS380系列电 梯一体化驱动控制器进行电梯系统设计的参考资料，也可作为系统安装、调试、维 护的使用资料。为了确保能够正确的安装、使用本一体化驱动控制器，请在使用前仔细阅读 本使用说明书。读者对象用户电梯控制设计人员工程维护人员用户技术支持人员IIS7ER AS380系列电梯一体化驱动控制器使用说明书主要特点a）它是电梯控制和驱动的有机结合，整个装置结构紧凑、体积小、接线少、可靠性高、操作简便、更具经济性；b）双32位嵌入式微处理器共同完成电梯操作功能和电机驱动控制；C）冗余安全设计，控制处理器和驱动处理器双重安全保护，实现电梯运行的 最强安全保障；d）抗干扰能力设计超过工业设计要求的最高等级；e）全CAN总线通讯，使整个系统接线简单，数据传输能力强，可靠性高；f）采用先进的直接停靠技术，使电梯运行效率更高；g）具有丰富、先进的电梯操作功能，能充分满足客户的各种需求；h）具有先进的群控功能，不仅支持最多八台的传统群控方式，而且还支持新 颖的目的层分配群控方式；i）采用先进的矢量控制技术，电机调速性能优异，实现最佳舒适感；j）通用性好，同步电机和异步电机均适用；k）新创无载荷传感器启动补偿技术，使电梯无需安装称量装置就具有优异的 起动舒适感；I）可采用增量型ABZ编码器实现同步马达控制，并同样能采用无载荷传感器 启动补偿技术，实现优异的起动舒适感；m）新型PWM死区补偿技术，有效降低电机噪音，降低电机损耗；n）动态PWM载波调制技术，有效降低电机噪音；o）同步电机无需编码器相位角自整定；P）如电机参数设置准确，异步电机也无需电机参数自学习。如现场无法了解 精确电机参数，也可用简便的静态电机自学习方式使系统自动获得电机的准确参 数，无需起吊轿厢等复杂工作；q）硬件采用第6代新型模块，耐结温可达到175C,开关和开通损耗低，延 长使用寿命。H i上海新时达电气股份有限公司 I与安全有关的标记说明本使用说明书中，与安全相关的内容，使用下列标记。附有安全标记的叙述、内容重要，请务必遵守。危险错误使用时，会引起危险情况，可能导致人身伤亡。A注意错误使用时，会引起危险，可能导致人身轻度或重度伤害和设备损坏。重要用户需要遵守、重点注意的部分。IVS7ER AS380系列电梯一体化驱动控制器使用说明书目录第一章 一体化驱动控制器使用须知.11.1 适用范围.11.2 开箱检查.11.3 一体化驱动控制器型号说明.11.4 一体化驱动控制器铭牌说明.21.5 安全注意事项.21.6 使用注意事项.41.6.1 制动电阻的选配.41.6.2 输出侧禁用吸收器件.41.6.3 一体机的使用电压.51.6.4 不宜二相输入.51.6.5 海拔高度与降额使用.51.6.6 环境温度与降额使用.51.6.7 同步封星延时.51.7 报废注意事项.51.7.1 电容器的处理.61.7.2 塑料件的处理.6第二章 型号与规格.12.1 一体化驱动控制器的型号.12.2 一体化驱动控制器的技术指标与规格.12.3 一体化驱动控制器的安装尺寸和质量.42.4 产品安装须知.62.4.1 产品安装场所.62.4.2 产品安装方向和间隔距离要求.7第三章产品功能.13.1 产品功能列表.13.2 电梯操作功能描述及设置方法.23.2.1 标准功能描述.23.2.2 选配功能描述.6第四章 电梯一体化驱动控制器的配线.14.1 一体化驱动控制器与外围设备的连接.24.2 外围设备连接注意事项.34.3 电梯一体化驱动控制器外围设备布线技术要求.34.3.1 井道及随行电缆布线对电缆的要求.34.3.2 召唤箱与TXV+、TXV-、TXA+、TXA-的连接方式.54.3.3 井道开关的位置.54.3.4 上、下平层感应器的位置.74.4 主回路端子的配线.84.4.1 主回路端子排列.8V上海新时达电气股份有限公司4.4.2 主回路端子标号及功能说明.84.4.3 主回路接线的导线规格.84.4.4 主回路构成.114.4.5 主回路端子配线详细说明.114.5 抗干扰措施.154.5.1 输出侧连接专用噪声滤波器.15452主回路配线的布置.154.5.3 较完善的抗干扰措施.154.5.4 配线长短与载波频率的关系.164.6 控制回路端子的配线.174.6.1 控制回路端子排列.174.6.2 控制回路端子标号控制回路端子功能说明.184.6.3 拨码开关设置说明.194.6.4 控制回路接线的导线规格.194.6.5 控制回路端子配线注意事项.204.7 PG卡端子的配线.204.7.1 ABZ 增量型 12V PG 卡.204.7.2 SIN/COSPG 卡.224.7.3 ABZ 增量型 5V PG 卡.254.7.4 PG卡端子配线注意事项.26第五章操作器.15.1 七段码显示操作器.15.1.1 LED 指示灯.15.1.2 功能按键.25.1.3 操作器的操作.35.1.4 LED显示的数字和字母的图例.165.2 LCD手持操作器.175.2.1 LCD手持操作器概述.175.2.2 手持操作器连接方法.195.2.3 手持操作器功能.205.2.4 LCD手持操作器显示界面介绍.21第六章配套产品介绍.16.1 轿顶控制板SM.02/H说明.26.2 轿顶扩展板SM.09IO/B说明.56.3 轿厢控制板SM.02/G说明.76.4 指令控制板SM-03.106.5 召唤&显示控制板.126.5.1 召唤&显示控制板SM-04-VRF.126.5.2 召唤&显示控制板SM-04-VSC.136.5.3 召唤&显示控制板SM-04-HRC.146.5.4 召唤&显示控制板SM-04-HSC.156.5.5 召唤&显示控制板SM-04-VHL.16VISTEPAS380系列电梯一体化驱动控制器使用说明书6.5.6 召唤&液晶显示控制板SM-04-UL.186.5.7 召唤&液晶显示板SM-04-VL.206.5.8 召唤&液晶显示板SM-04-VSD.246.5.9 召唤&液晶显示板SM-04-VRJ.256.5.10 其他说明.266.6 SM-GC 板说明.296.6.1 系统结构.296.6.2 基本特点.306.6.3 主要功能.306.6.4 召唤按钮信号的输入，及召唤按钮灯的控制.316.6.5 总体调配原则.326.6.6 特殊情况下的处理.326.6.7 群控器详细说明.336.6.8 群控系统连接示意.376.6.9 群控运行的设置.376.6.10.群控参数设置程序软件使用说明.38第七章功能参数.17.1 功能参数表.17.2 功能参数详细说明.9第八章 电梯调试指南.18.1 简易调试框图.28.2 通电前检查.48.3 通电和检查.48.3.1 通电前确认.48.3.2 通电后检查.58.4 系统基本参数设定与电机参数自学习.68.4.1 系统基本参数设定.68.4.2 电机参数自学习.78.5 慢车试运行.88.5.1 机房检修运行以及快车前准备.88.5.2 轿顶检修运行.88.5.3 CAN通讯线检查以及04板地址设定.98.5.4 开关门调整.98.6 井道自学习.108.6.1 井道自学习方法.108.7 快车运行.108.8 电梯舒适感调整.138.8.1 电梯运行舒适感相关的因素.138.8.2 电梯舒适感调整.138.9 平层调整.208.10 电梯起动时预负载称量补偿功能的调整方法.248.11 其他功能的调试.28VII上海新时达电气股份有限公司第九章故障对策.19.1 一体机控制系统的故障分析.19.2 一体机驱动系统的故障分析.6第十章 保养与维护.110.1 保证期.110.2 产品查询.110.3 日常检查.210.4 定期检查.2附录A EMC安装指南.1A1噪声抑制.1A1.1噪声类型.1A1.2噪声传播途径.1A1.3噪声抑制的基本对策.2A2配线要求.3A2.1电缆的铺设要求.3A2.2电缆横截面积的要求.3A2.3屏蔽电缆的要求.3A2.4屏蔽电缆安装的要求.3A3接地要求.4A3.1接地方式.4A3.2接地连线注意事项.4A4安装浪涌吸收器.4A5漏电流及其对策.5A5.1对地漏电流.5A5.2线间漏电流.5A6辐射发射抑制.6A7电源线滤波器使用指南.6A7.1电源线滤波器的作用.6A7.2电源线滤波器安装注意事项.7A8EMC安装区域划分.7A9电气安装注意事项.8A10满足的EMC标准.9附录B功能参数、故障表汇总.1B.1 功能参数表.1B.2 控制系统故障表.9B.3 驱动系统故障表.13VIIISTEPAS380系列电梯一体化驱动控制器使用说明书第一章一体化驱动控制器使用须知本章介绍AS380系列一体化驱动控制器的一般信息，包括一体机的电压等级和适配电机 容量，如何开箱检查等。另外详述了一体机安装、配线、使用、维护、报废过程中的注意事 项，有助于安全使用一体机，延长一体机使用寿命。请仔细阅读本章。L1适用范围AS380系列电梯一体化驱动控制器的电压等级为200V级、400V级，支持异步电机和同 步电机，目前适配电机容量是LlkW75kW,单梯最大支持楼层64层，电梯群控数量最多可 达8台。超过此范围的配置请致电我公司工程中心。1.2开箱检查注意受损及缺少零部件的变频器，切勿安装。否则有发生火灾、人员受伤的危险。开箱时，请仔细确认：运输中是否有破损现象；本机铭牌的型号、规格是否与订货要求一 致。如发现型号不符或器件遗漏等情况，请速与厂家或供货商联系解决。1.3 一体化驱动控制器型号说明AS380系列电梯一体化驱动控制器的型号说明见图1.Io一体化驱动控制器使用须知2200V 级1400V 级T:相S单相图L 1电梯一体化驱动控制器型号说明1-1上海新时达电气股份有限公司1.4 一体化驱动控制器铭牌说明一体化驱动控制器的铭牌见图1.2O一体化驱动控制器的铭牌上记载了一体化驱动控制器的型号、规格、批量编号等。图1.2-体化驱动控制器铭牌说明型号（MODEL）功率（POWER）：输入（INPUT）输出（OUTPUT）：AS380 4T0022邹切花利益型b A适配电机功率,22kW输入规格 AC380V 50/6 0HzAC380V 0-120Hz 48A 34kVA书Eli用心恰机器编号（No.）序列号（SER.No.机器编号):刷粗珈J歹上海新时达电气股份有限公司Shangha i STEP E1ectr i c Corporat i on第一章一体化驱动控制器使用须知1.5安全注意事项至危险 请安装在金属等不易燃烧物上。否则有发生火灾的危险。不得安装在含有爆炸气体的环境里。否则有发生爆炸的危险。不得在附近放置可燃物。否则有发生火灾的危险。企注意 搬运时，请托住机体底部。否则一体机主体掉落时有人员受伤和损坏一体机的危险。安装时，应考虑平台的承重能力。否则一体机主体掉落时有人员受伤和损坏一体机的危险。请勿安装在水管等水滴飞溅的场合。否则有损坏一体机的危险。不要将螺钉、垫片及金属棒之类的异物掉进一体机内部。否则有发生火灾、损坏一体机的危险。1-2STEPAS380系列电梯一体化驱动控制器使用说明书危险 配线前，请确认输入电源是否处于完全断开的状态。否则有触电的危险。必须由电气专业工程人员进行配线作业。否则有触电的危险。一体机的保护接地端子E请务必可靠接地。否则有触电的危险。不得将一体机主回路的输入端子与输出端子混淆。否则有损坏一体机，并有爆炸的危险。请勿把端子1/62与。短接。否则有发生火灾和爆炸的危险。上电前必须将盖板盖好。否则有触电和爆炸的危险。手潮湿时不要操作一体机。否则有触电的危险。当连接紧急停止安全回路时，在操作后要认真检查其接线。否则有不安 全的危险。危险 对于存贮时间超过2年以上的一体机,在通电时应通过调压器缓慢升压 供电。否则有触电和爆炸的危险。一体机运行时，切勿错误操作。否则可能导致高压触电危险。切断电源后的一段时间内，一体机内部仍然存在危险的高电压，切勿打 开盖板或触摸接线端子。否则可能导致高压触电危险。只有经过培训并被授权的合格专业人员才可对一体机进行维护。否则有 损坏变频器和触电的危险。维护人员在作业前，必须取下手表、戒指等所有的金属物品。作业时必 须使用符合绝缘要求的服装及工具。否则有触电和爆炸的危险。第一章一体化驱动控制器使用须知-3第一章一体化驱动控制器使用须知上海新时达电气股份有限公司I-1.6使用注意事项使用AS380系列一体化驱动控制器时，请注意以下几点。1.6.1制动电阻的选配电梯属位能负载，四象限运行，有制动发电状态出现。为此，一体化驱动控制器应考虑选 配制动组件，否则会产生过压故障而跳闸。AS380系列一体化驱动控制器均内置制动单元，只须外配制动电阻。一体化驱动控制器外配制动电阻的规格见表1.Io表1.1 AS380系列电梯一体化驱动控制器制动电阻配置表一体机型号AS380-适配电机（kW）最小值（Q）最大值（。）推荐值（。）推荐电阻总功率（IV）同步异步200V级一体机2S01P 11.1267264100010002S02P 52.2265850100010002S03P 73.726393016001200400V级一体机4T02P 22.256210100100010004T03P 73.75614480160012004T05P 55.55610070200016004T07P 57.5567264320020004T001111344840400032004T001515344136500040004T18 P 518.5173124640050004T002222172720800064004T0030301120151000080004T0037378161212000100004T004545510918000150004T00555558822000180004T00757556630000250001.6.2输出侧禁用吸收器件由于一体化驱动控制器的输出是脉冲波,输出侧如安装有改善功率因数的电容器或防雷用 压敏电阻等，都会造成一体化驱动控制器故障跳闸或器件损坏。这在线路设计时必须注意。如是旧电梯改造，原连接在线路输出侧的电容器或压敏器件必须拆除。1-4STEP一体化驱动控制器输出侧不得连接电容器的示意图见图1.3o_ll6OOIIJ-uvw _图1.3-体化驱动控制器输出侧不得连接电容器的示意图1.6.3 一体机的使用电压AS380系列一体化驱动控制器仅适合在其额定电压范围内工作，若电源电压与其额定电 压不符，则需要使用调压器进行变压处理。1.6.4不宜二相输入不宜将三相输入改成二相输入，否则会出现故障。1.6.5 海拔高度与降额使用在海拔高度超过1000米的地区，由于空气稀薄会造成一体化驱动控制器的散热效果变差,这时有必要对一体化驱动控制器降额使用。一体化驱动控制器降额使用时其额定输出电流与 海拔高度的关系曲线如图1.4所示。第一章一体化驱动控制器使用须知图1.4 一体化驱动控制器额定输出电流与海拔高度的关系图1.6.6 环境温度与降额使用本一体化驱动控制器正常使用温度-10+45C,超过45每超过5c需降额10%使用，最高到60。1.6.7同步封星延时R(100Q/10QW)C(330|1F/450V)oi D(1N4007)-W-CAUTION:若有封星继电器，请加封星 _ 延时电路（如图）.图1.5 封星延时电路提示贴纸1.7报废注意事项报废一体化驱动控制器时，要作为工业垃圾处理。1-5上海新时达电气股份有限公司1.7.1电容器的处理主回路的电解电容器和印刷板上的电解电容器焚烧时可能发生爆炸。因此，禁止焚烧电容 器。1.7.2塑料件的处理一体化驱动控制器上有多个塑料件，塑料件焚烧时会产生有毒气体。因此，禁止焚烧塑料第 件。章一体化驱动控制器使用须知1-6STEPAS380系列电梯一体化驱动控制器使用说明书第二章型号与规格本章给出了 AS380系列一体化驱动控制器的型号、规格和安装尺寸。2.1 一体化驱动控制器的型号AS380系列一体化驱动控制器的型号见表2.Io表2.1 AS380系列一体化驱动控制器的型号表型号AS380-额定容量（kVA）额定输出电流（A）适配电机（kW）2S01P 12.36.01.12S02P 24.6122.22S03P 76.9183.74T02P 24.76.22.24T03P 76.993.74T05P 58.5135.54T07P 514187.54T00111827114T00152434154T18 P 5294118.54T00223448224T00305065304T00376180374T00457497454T005598128554T007513016575第二章型号与规格2.2 一体化驱动控制器的技术指标与规格AS380系列一体化驱动控制器的技术指标与规格如表2.2所示。2-1上海新时达电气股份有限公司表2.2 AS380系列电梯一体化驱动控制器的技术指标与规格表一_2S01P 52S02P 22S03P 74T02P 24T03P 7 4T05P 5 4T07P 54T00114T0015 4T00184T00224T00304T0037 4T0045 4T0055 4T0075最大适用电机容量（kW）1.12.23.72.23.75.57.5111518.5223037455575额 定 输 出额定容量（kVA）2.34.66.94.76.98.5141824293450617498130额定电流（A）6.012186.29131827344148658097128165最大输出电压（V）200V级：单相220240（对应输入电压）400V 级：:相 38 0/400/415/440/460V（对应输入电压）输 入 电 源相数、电压、频率200V 级:单相 220240V、50/60H z400V 级:三相 38 0/400/415/440/460V、50/60H z允许电压变动-15%+10%允许频率变动_5%+5%瞬时电压降低承受量200V级：AC150V以上继续运行；从额定输入状态降至AC150V以下时，15ms继续运行后欠压保护400V级：AC300V以上继续运行；从额定输入状态降至AC300V以下时，15ms继续运行后欠压保护基 本 特 性最大楼层单梯264层电梯运行速度W4.00m/s群控数量8台通讯方式CAN总线串行通讯操作功能见3.1节 产品功能列表驱 动 特 性捽制方式带P G卡矢量控制启动力矩150%0H z（带P G卡矢量控制）速度控制范围1:1000（带P G矢量控制）速度控制精度0.02%（带 P G 矢量控制 2510）力矩极限有（用参数设置）力矩精度5%频率控制范围0120H z频率精度（温度波动）0.1%频率设定分辨率0.06H z/120H z输出频率分辨率（计算分辨率）0.01H z无载荷启动补偿在未知电梯载荷大小的情况下，根据电梯将要运行的方向，给电机施加以合适的转矩，使其平滑启动，使启动瞬间溜车降低到最小，增加电梯的启动舒适感。过载能力零速为 150%,3H z 时为 200%第二章型号与规格2-2STEPAS380系列电梯一体化驱动控制器使用说明书第二章型号与规格制动力矩150%（外接制动电阻），内置制动单元加减速时间0.01 600s载波频率211kH z蓄电池运行在停电时，依靠蓄电池供电使电梯低速就近平层P G 接 口 信 号P G卡输出电源5V、12V,300mAP G卡种类集开、推挽、差分、SIN/COS.E nda t绝对值型P G卡信号分频输出OA,0B正交，分频系数1128控 制 轴 入 轴 出 信 号光耦输入控制电源隔离24V DC继电器输出控制电 源隔离24V DC低压光耦隔离输入20路。开关量。光耦控制信号为隔离24VDC电源输入信号。高压光耦隔离输入3路。开关量。继电器输出14路。常开触点，单刀单掷，触点容量：阻性,3A 250VAe或3A 30VDC继电器输出23路。常开触点，单刀单掷，触点容量：阻性，6A 250VACCAN通讯接口3路（并联或群控，轿厢与外呼通讯，小区监控）模拟量输入口1路。单端或者差分输入，输入电压范围-1OV+1OV,精度0.1%保 护 功 能电机过载保护可参数设定电机的保护曲线变频器过负载 3H z 时为 185%,10 秒短路保护输出侧任意两相短路造成过电流时，保护驱动控制器运行中输入缺相保护运行过程中，若输入缺相，关断输出，保护驱动控制器运行中输出缺相保护运行过程中，若输出缺相，关断输出，保护驱动控制器过电压阈值母线电压410V（200V系列）、8 10V（400V系列）欠电压阈值母线电压18 0V（200V系列）、38 0V（400V系列）瞬时停电补偿15ms以上保护散热片过热通过热敏电阻器件保护防止失速运行中速度偏差大于额定速度的30%失速保护脉冲编码器故障P G断线制动单元保护自动检出制动单元异常，保护上海新时达电气股份有限公司第二章型号与规格模块保护过流、短路、过热保护电流传感器保护上电时自检速度逆向保护通过编码器检测F t保护通过三相电流检测输入电压过高保护400V级大于725V,200V级大于360V,停止时检测输出接地保护运行过程中任意一湘对地短路，关断输出，保护变频器输出不平衡保护运行中检测到输出三相电流不平衡，关断输出，保护变频器制动电阻短路保护制动时检测编码器干扰评估编码器干扰程度并报警超速保护超过额定速度的100%保护低速保护由于故障等原因致使电梯运行速度远低于额定速度保护运行时间限制器保护运行过程中，通过层楼超过规定时间保护平层开关故障保护平层开关故障引起的保护E E P ROM故障上电时自检显示中英文液晶显示各级菜单环境周围温度T0+45C湿度95%RH以下（无结露）保存温度-20+60C（运送中的短期间温度）使用场所室内（无腐蚀性气体、灰尘等场所）海拔高度1000m以下结构防护等级IP 20冷却方式强制风冷安装方式柜内安装型2.3 一体化驱动控制器的安装尺寸和质量一体化驱动控制器的安装尺寸和质量见图2.1和表2.3。2-4STEPAS380系列电梯一体化驱动控制器使用说明书图2.1电梯一体化驱动控制器安装尺寸示意图郦他9 0 0 00 0 0 00 0 0 00 0 0 00 0 0 00 0 0 00 0 0 0sMsog5 1n-ILJ-2第二章型号与规格表2.3电梯一体化驱动控制器质量规格表一体机型号AS380A(mm)B(mm)H(mm)w(mm)D(mm)安装孔径(mm)安 装紧固扭矩(Nm)质量(kg)螺栓螺母型圈2S01P 1100253265I5l1665.04M44M440424.52S02P 22S03P 74T02P 24T03P 74T05P 54T07P 5165.53573792221927.04M64M640638.24T00H4T0015165.539241423219210.34T18 P 54T00224T00302005125303302909.04M84M84中8630上海新时达电气股份有限公司4T003794T004520058761033031010.0424T00554M104M104010144T007526070773043033010.0502.4产品安装须知第二章型号与规格e危险 须安装在金属等不可燃物上 否则有发生火灾的危险。附近不得有可燃物否则有发生火灾的危险。不得安装在含有爆炸气体的环境里 否则有引发爆炸的危险。安装设备的机柜应符合E N50178标准企注意 1安装时，应考虑平台的承受能力 否则有掉落损坏的危险。严禁安装在可能产生水滴飞溅的场所。否则有损坏的危险。严禁螺钉、垫片及金属棒之类的异物掉进电梯一体化驱动控 制器，否则有损坏及爆炸的危险。电梯一体化驱动控制器损坏或部件不全时，请不要安装运转，否则有损坏电梯一体化驱动控制器的危险。不要安装在阳光直射的地方 否则有过热、发生事故的危险。2.4.1产品安装场所电梯一体化驱动控制器的安装场所须满足下列条件：a）无油雾、灰尘，清洁的场所，或浮游物不能侵入的全封闭柜内。b）金属粉末、油、水等不会进入到电梯一体化驱动控制器内部的场所。c）无木材等易燃物的场所。d）无放射性物质的场所。e）无有害气体、液体的场所。STEPAS380系列电梯一体化驱动控制器使用说明书f)g)h)i)振动小的场所。盐分少的场所。阳光不直射的场所。温度不易上升的场所。当安装在封闭的箱体内时,，请安装冷却风扇或冷却空调，温度在40以下。2.4.2产品安装方向和间隔距离要求为了不降低电梯一体化驱动控制器的冷却效果，应安装在通风良好的场所。安装方向一 般垂直安装。安装的间隔距离要求见图2.2。大于100mm A风扇排风大于100mm大于50mm型号与规格“/图2.2安装的间隔距离示意图2-7STEP第三章产品功能本章给出了 AS380系列电梯一体化驱动控制器的功能列表及功能详细说明。3.1产品功能列表表3.1产品功能编号名称备注编号名称备注标准功能(Sta nda rd)50并联运行1全集选控制51平层微调2检修运行52强迫关门3慢速自救运行53基站开门待梯功能4测试运行54时间段楼层封锁功能5时钟控制55外呼板查询功能6保持开门时间的自动控制56CAN通讯干扰评估7本层厅外开门57编码器干扰评估8关门按钮提前关门58轿厢调试9开门按钮开门选配功能(Optional)10门种类选择1提前开门操作配置SM-11-A板11换站停靠2开门再平层操作配置SM-11-A板12错误指令取消3消防员操作13反向时自动消指令4副操纵箱操作14宜接停靠5后门操纵厢操作15满载直驶6残疾人操纵厢操作16待梯时轿内照明、风扇自动断电7群捽运行配置SM-GC板17自动返基站8小区监控18重复关门9地震运行功能19故障历史记录10轿厢到站钟20井道层楼数据自学习11厅外到站预报灯21服务层的任意设置12厅外到站钟22层楼显示字符设置13前后门独立控制23司机操作14VIP贵宾层服务24独立运行15停电应急平层25显示器16开关控制服务层切换26火灾紧急返回运行17语音报站功能27自动修正层楼位置信号18称重补偿28锁梯服务19开门保持按钮操作功能29门区外不能开门的保护20暂停服务输出功能30门光幕保护21轿厢IC卡楼层服务控制31超载保护22厅外IC卡呼梯服务控制第1产品功能3-上海新时达电气股份有限公司32轻载防捣乱33逆向运行保护34运行时间限制器35减速开关故障保护36防终端越程保护37安全接触器继电器触点检测保 护38安全回路故障保护39主控CP U WDT保护40超速保护41低速保护42平层开关故障保护43CAN通讯故障保护44安全触板保护45抱闸开关触点检测保护46井道自学习失败诊断47马达温度保护48门锁故障保护49运行中门锁断开保护第三章产品功能3.2电梯操作功能描述及设置方法3.2.1标准功能描述1.全集选控制：在自动状态或司机状态，电梯在运行过程中，在响应轿内指令信号的同时，自动响应上 下召唤按钮信号，任何层楼的乘客，都可通过登记上下召唤信号召唤电梯。2.检修运行：这是在检修或调试电梯时使用的操作功能。当符合运行条件时，按上/下行按钮可使电梯 以检修速度点动向上/向下运行。持续按下按钮，电梯保持运行，松开按钮即停止运行。3.慢速自救运行：当电梯处于非检修状态下，且未停在平层区。此时只要符合起动的安全要求，电梯将自 动以慢速运行至平层区，开门放客。4.测试运行：这是为测试或考核新梯而设计的功能。将一体机某个参数设置为测试运行时，电梯就会 自动运行。自动运行的总次数和每次运行的间隔时间都可通过参数设置。5.时钟控制：系统内部有实时时钟，因此故障记录时可记下发生每次故障的确切时间；另外，某些涉 及时间控制的功能以此时钟为基准。6.保持开门时间的自动控制：全自动运行时，电梯到站自动开门后，延时设定的时间自动关门。7.本层厅外开门：如本层召唤按钮被按下，轿门自动打开。如按钮按住不放，门保持打开。3-2S7ER AS380系列电梯一体化驱动控制器使用说明书8.关门按钮提前关门：全自动状态下，按下关门按钮后，可取消开门保持功能，门开到位后会立即关门。9.开门按钮开门：电梯停在门区时，可以在轿厢中按开门按钮使电梯已经关闭或尚未关闭的门重新打开。10.门种类选择：通过参数设置可以选择多种类型的门机。可分为开门力矩保持，关门力矩保持及开关门 力矩保持等。11.换站停靠：如果电梯在持续开门超过设定时间后，开门限位尚未动作，电梯就会变成关门状态，并 在门关闭后，自动运行到相邻楼层开门。12.错误指令取消：乘客按下指令按钮被响应后，发现与实际要求不符，可在指令登记后连按2次错误指令 的按钮，该登记的信号就被取消，该功能可通过参数开通。13.反向时自动消指令：当电梯到达最远层站将要反向时，原来所有后方登记的指令全部消除。14.直接停靠：电梯按照距离原则减速，平层时无任何爬行。15.满载直驶:在全自动状态，当轿内满载时（一般为额定负载的80%）,电梯不响应经过的召唤信号而 只响应指令信号。16.待梯时轿内照明、风扇自动断电：在全自动状态，如电梯无指令和外召登记超过3分钟（3分钟是缺省值，此时间可通过参 数调整），轿厢内照明、风扇自动断电。但在接到指令或召唤信号后，又会自动重新上电投入 使用。17.自动返基站：全自动运行时，如果设定自动返基站功能有效，当梯群中无指令和召唤时，电梯在一定 时间（时间可通过参数设置）延迟后自动返回基站。18.重复关门：为防止门机系统的偶然性故障或异物卡在门中间导致的门不能闭合而提供此功能。使在 上述情况发生时，尝试再次关门。19.故障历史记录:可记录20条最近的故障，包括发生时间、楼层、代码。20.井道层楼数据自学习：在电梯正式运行前，起动系统的井道学习功能，学习井道内各种数据，并永久保存这些 运行数据。21.服务层的任意设置：通过手持操作器可以任意设置电梯能停靠哪些层站，哪些层站不停靠。22.层楼显示字符设置：通过手持操作器可以设置每一层楼显示的字符，如设置地下一楼显示“B”等。23.司机操作：通过操纵箱拨动开关可以选择司机操作。司机操作时，电梯没有自动关门功能，电梯的 关门是在司机持续按关门按钮的条件下进行的。同时还具有司机选择定向和按钮直驶功能。24.独立运行：独立运行即专用运行，此时电梯不接受外召唤登记，也没有自动关门，其操作方式同司第三章产品功能3-3上海新时达电气股份有限公司第三章产品功能机操作相似。25.显示器：系统厅外和轿内通过显示器，可以显示楼层位置、运行方向、电梯状态等信息。26.火灾紧急返回运行：当遇到火灾时，将火灾返回开关置位后，电梯立即消除所有指令和召唤，以最快的方式 运行到消防基站后，开门停梯。27.自动修正层楼位置信号：系统运行时在每个终端开关动作点和每层楼平层开关动作点都对电梯的位置信号以自学 习时得到的位置数据进行修正。28.锁梯服务:全自动运行或司机状态下，锁梯开关被置位后，消除所有召唤登记，只响应轿内指令直 至没有指令登记。而后返回基站，自动开门后关闭轿内照明和风扇，点亮开门按钮灯，在延 时10秒后自动关门，而后停止电梯运行。当锁梯开关被复位后电梯重新开始正常运行。29.门区外不能开门保护措施：为安全起见，在门区外，系统设定不能开门30.门光幕保护：当两扇轿门的中间有东西阻挡时，导致光幕或安全触板动作，电梯就会开门。光幕保护 在消防操作时不起作用。31.超载保护当超载开关动作时，电梯不关门，且蜂鸣器鸣响。32.轻载防捣乱功能：当电梯处于轻载状态时，轿厢指令数达到或超过设定值时，系统将消除所有指令。33.逆向运行保护：当系统检测到电梯连续一段时间，实际运行的方向与指令方向不一致时，就会立即紧急 停车，故障报警。34.运行时间限制器：当电梯运行过程中，如果连续运行了运行时间限制器规定的时间（最大45秒）发现平层 开关没有动作，就停止轿厢一切运行。35.减速开关故障保护：在减速开关失效的状态下，电梯紧急停靠，防止冲顶或蹲底。36.防终端越程保护：电梯的上下终端都装有终端减速开关和终端极限开关，以保证电梯不会超越行程。37.安全接触器继电器触点检测保护：系统检测安全继电器、接触器触点是否可靠动作，如发现触点的动作和线圈的驱动状态 不一致，将停止轿厢一切运行。38.安全回路故障保护：系统收到安全回路故障信号就紧急停车，并在有故障时防止电梯运行。39.主控CPU WDT保护;主控板上设有WDT保护，当检测到CPU故障或程序有故障时，WDT回路强行切断主控制器 输出点，并使CPU复位。40.超速保护：当速度超出控制范围的运行导致的安全问题而设置的保护。41.低速保护：为防止电梯在控制范围外低速运行导致安全问题而设置的保护。3-4STEPAS380系列电梯一体化驱动控制器使用说明书42.平层开关故障保护：为了防止平层开关发生故障引起电梯异常情况而采取的一种安全保护。43.CAN通讯故障保护：当CAN通讯发生故障时防止继续运行导致危险。44.安全触板保护：在门尚未关闭状态下，门安全触板开关动作时，电梯会自动开门或保持开门状态，防止 夹住乘客。45.抱闸开关触点检测保护：系统通过抱闸开关检测抱闸是否可靠动作，发现抱闸不能可靠动作，则进行保护动作。46.井道自学习失败诊断：由于井道数据是控制系统进行快车运行的依据，没有正确的井道数据，电梯将不能正常 运行，因此在井道自学习未能正确完成时设置了井道自学习失败诊断。47.马达温度保护：为防止马达过热导致的运行危险而设置的保护功能。48.门锁故障保护：系统检测门锁发生异常时防止电梯继续运行，确保电梯安全。49.运行中门锁断开保护：运行中检测到门锁断开，停止电梯的运行。50.并联运行：两台电梯通过CAN串行通讯总线进行数据传送以实现协调两台电梯各个层站召唤的功能,从而提高电梯的运行效率。51.平层微调:通过软件在一个微小范围内调整每层楼的平层开关位置，免去调整平层插板位置的繁琐 工序。52.强迫关门：当开通强迫关门功能后，如果由于光幕动作或其它原因使电梯连续开着门而没有关门信 号时,，电梯就强迫关门，并发出强迫关门信号。53.基站开门待梯功能：通过参数选择电梯在基站时开门待梯。54.时间段楼层封锁功能：在特定的时间对指定的楼层进行特定的封锁服务。特定的封锁服务指的是可以单独封锁 外呼登记,也可以单独封锁指令登记,也可以封锁指令和外呼登记,也可以不封锁。55.外呼板查询功能：通过操作器查询每一层的外呼板是否正常工作。56.CAN通讯干扰评估：通过操作器检测CAN通讯的质量。57.编码器干扰评估：通过操作器检测编码器信号的干扰情况。58.轿厢调试:提供一种革命性的电梯调试方式，工作人员在轿厢中可以直接调试电梯、监控电梯运行状 态，使得电梯平层、舒适感等功能的调试更加人性化。第三章产品功能上海新时达电气股份有限公司第三章产品功能3.2.2选配功能描述1.提前开门：选配该功能后，电梯在每次平层过程中，当到达提前开门区就马上提前开门，从而提高 电梯的运行效率。2.开门再平层：当电梯楼层较高，由于钢丝绳的伸缩，乘客在进出轿厢的过程中会造成轿厢上下移动，导致平层不准，系统检测到这种情况后会开着门以较低的速度使轿厢平层。3.消防
