空气压缩机试验台技术协议
甲方：
乙方：
技术要求内容
1、设备使用条件
周围环境温度：-25℃～+55℃
海拔高度：900～1300m
2、设备结构性能及技术要求
2.1结构性能及技术要求
2.1.1技术要求
（1） 主要技术参数
1 输入电源：AC380V±10% 50Hz。
2 温度测量范围：0～200℃。
3 电气参数测量精度: (V,A,W） 0.5级。
4 测试压力范围：0~1.6MPa。
（2） 螺杆空压机试验台适用于型号为BT-3.0/10AZ、BT-3.0/10A螺杆空压机的试验，同时具备干燥器型号为VAPORID的性能试验、排气量检测、排气温度测量、振动烈度、噪音、转速以及电流、电压、功率的测试、超负荷试验、泄漏试验、再生耗气量试验等测试项目，应满足TB/T 2710.2-2005《机车、动车用空气压缩机技术条件、螺杆空气压缩机》，TB/T2711-2005《机车、动车用空气压缩机试验方法》,GB3853-83一般容积式空气压缩机性能试验方法,GB/T15487-1995容积式空气压缩机流量测量方法的标准要求.
（3） 螺杆空压机试验台符合TB/T 3021-2001《铁道机车车辆电子装置》和《螺杆空压机技术条件》相关要求。
（4） 试验台采用微机控制/手动控制，以新型智能仪表为显示单元，以PLC为控制单元，能够实时地监视和显示试验运行状态，能够完成试验过程控制、试验数据采集、图表显示处理、试验数据及试验结果能自动显示，能够对机车号、配件编号、操作人员等信息进行设置，数据存档查询、数据网络传输等功能，输出格式符合机务段要求（A4纸，不可修改，有配件名称、编号、操作人员姓名、试验时间，试验项目、数据及标准参数，工长、验收员签字等内容）。

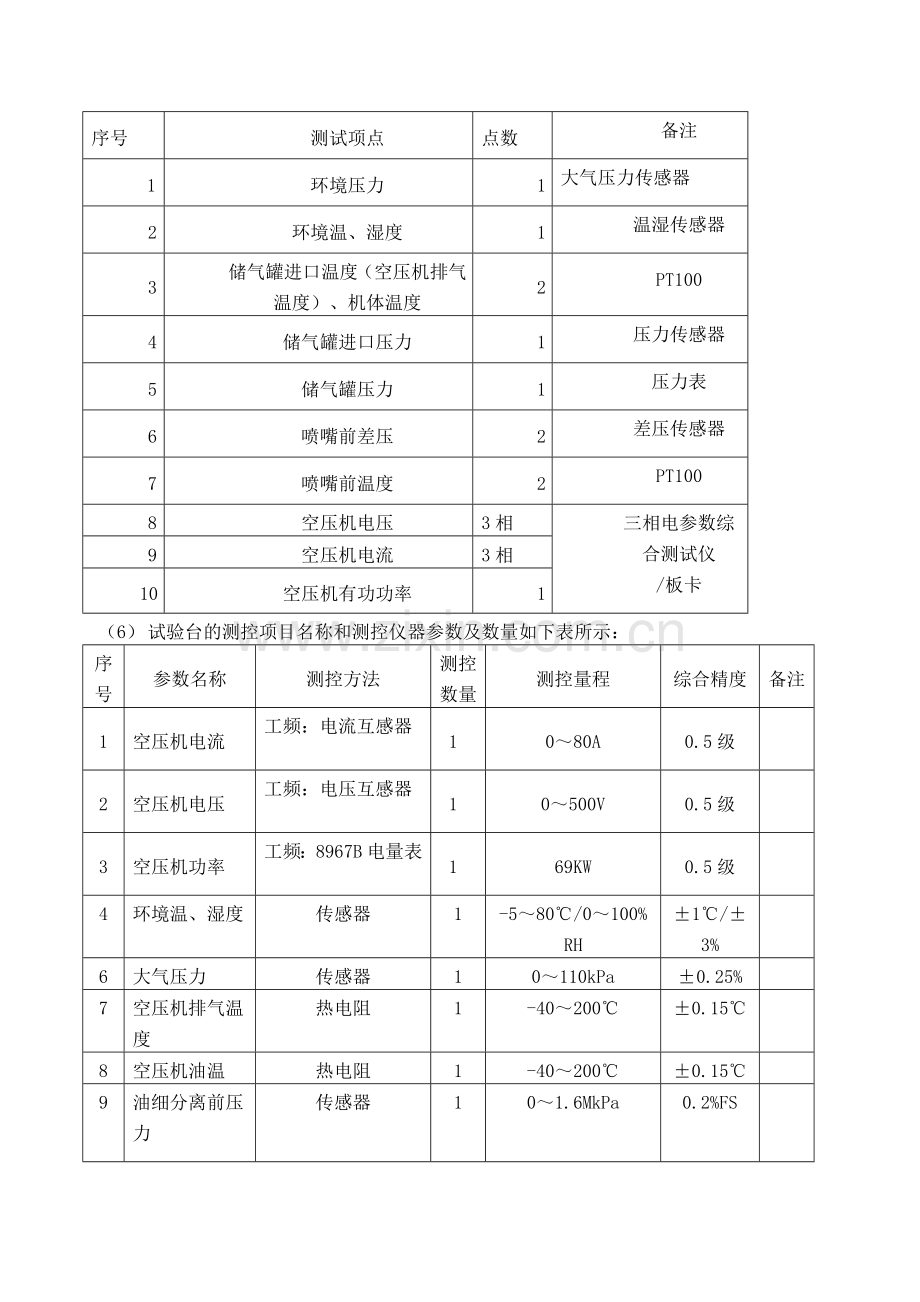

（5） 试验测试项点如表所示：
试验测试项点
序号
测试项点
点数
备注
1
环境压力
1
大气压力传感器
2
环境温、湿度
1
温湿传感器
3
储气罐进口温度（空压机排气温度）、机体温度
2
PT100
4
储气罐进口压力
1
压力传感器
5
储气罐压力
1
压力表
6
喷嘴前差压
2
差压传感器
7
喷嘴前温度
2
PT100
8
空压机电压
3相
三相电参数综合测试仪
/板卡
9
空压机电流
3相
10
空压机有功功率
1
（6） 试验台的测控项目名称和测控仪器参数及数量如下表所示：
序号
参数名称
测控方法
测控数量
测控量程
综合精度
备注
1
空压机电流
工频：电流互感器

1
0～80A
0.5级

2
空压机电压
工频：电压互感器

1
0～500V
0.5级

3
空压机功率
工频：8967B电量表

1
69KW
0.5级

4
环境温、湿度
传感器
1
-5～80℃/0～100% RH
±1℃/±3%

6
大气压力
传感器
1
0～110kPa
±0.25%

7
空压机排气温度
热电阻
1
-40～200℃
±0.15℃

8
空压机油温
热电阻
1
-40～200℃
±0.15℃

9
油细分离前压力
传感器
1
0～1.6MkPa
0.2%FS

10
油细分离后压力
传感器
1
0～1.6MkPa
0.2%FS

11
喷嘴前差压
传感器
2
-10000～10000Pa
0.2%FS

12
喷嘴前温度
热电阻
2
-40～200℃
±0.15℃

13
排气量
喷嘴

详见表4

（7） 试验台组成:试验台应由气路模拟部分、电气驱动部分和计算机测控部分组成。气路模拟部分实现空气压缩机输出压力调节，同时采用喷嘴法测量输出流量；电气驱动部分包括一套调频交流电源、一套可调直流电源用于驱动被试螺杆空气压缩机，试验台计算机测控部分完成气路控制、电源控制，同步完成试验数据自动采集。
（8） 储气罐
容积流量测试用储气罐：根据JBT_8867的规定，空气压缩机后端储气罐符合以下要求：容积≥0.5m3，储气罐、安全阀由资质厂家制作，发放安全证书，保证其性能和安全，并负责特种设备注册及办理使用许可证。储气罐设防雨设施、护栏及电加热防寒设施。
（9） 电气部分应具有自动保护功能。
（10） 工控机：集智达ITC-620 内存4096M,主频:I7(四核），2.93GHZ,硬盘1TB，操作系统：正版windowsXP；19英寸液晶显示器镶嵌（显示器外观颜色微机灰），标准键盘、光电鼠标。工控机配备标准网络端口（接口），支持ICP/IP通讯协议，有数据采集器（软件）等公共软件，数据自动传到服务器中。
（11） 打印机：惠普cp2025n。
（12） 网线：超五类屏蔽双绞线，带水晶头，长度符合现场要求。
（13） 配备专用座椅一把。
（14） 试验台维修专用工具一套，测试线两套（备用一套）。
（15） 试验台所有与外界连线、网线、管路等均从试验台后侧底箱引入。显示器居中镶嵌，试验台台面下居中安设键盘鼠标（可推拉），试验台低箱前面居中装设工控机。试验台名牌统一布置在右上角。试验台材质：不锈钢。配透明台面垫1套。
（16） 乙方负责设备安装材料（包括安装调试所需的风、电路连接材料和配件等）；涉及到基础安装的由乙方负责出具基础安装图并施工。
（17） 乙方提供设备组成清单明细（包括名称、型号、数量、生产厂家等）；
2.2 一般技术要求
2.2.1 标准：设备必须满足国家及行业安全标准；
2.2.2 设计和制造要求
在设计制造中，零部件尽量采用同一标准，尽可能提高零部件之间的互换性。零部件必须易于拆装，便于维修，脏物易聚集的地方必须易于清理。
2.2.3 标牌、丝印、颜色要求
设备必须装有铭牌，铭牌应标有该设备主要技术规格参数及买方公司名称株洲市达能科技有限公司名称、标示。配套的设备铭牌要完好保留，便于察看。丝印株洲市达能科技有限公司名称、标示及产品名称。设备颜色与株洲铭山科技公司承接大准设备颜色一致。
3、供货范围
3.1完整的、全新的、符合制造标准的、满足技术要求的标准配置。其中包括组装、调试设备所必须的全部零件和材料（如连接件、电气安装材料等）。

4、技术资料
乙方必须随每台设备提供下表所列中文技术资料（但不限于此），并按下表要求时间交货。
序号
名 称
数量
交货时间
1
设备总布置图（包括安装尺寸等外型尺寸）
4套
随设备
2
电气原理图
4套
同上
3
机械安装图纸及说明书
4套
同上
4
操作手册
4套
同上
5
维修手册
4套
同上
6
配件目录表
4套
同上
7
电气维修手册
4套
同上
8
基础资料（包括出厂测试报告）
4套
同上
9
合格证
1套
同上
10
上述资料的电子版本
2套
同上
4.1 与技术资料有关的问题说明
4.1.1 “电气原理图”中应包括供电系统图（图中应说明设备的接地方式和对用户接地系统的要求）。
4.1.2 “安装说明书”要求包括与安装有关的所有工艺及技术标准。如现场机加工和焊接工艺，表面防腐、高强度螺栓连接等技术标准。
4.1.3 “维修手册”和“配件目录”的内容不仅要包含乙方本公司生产的零部件，而且要包含外购零部件，外购部件供货商提供的资料乙方应全部提供给甲方。“配件目录”中的外购零部件应列出品牌、型号、原厂配件号、原厂订货号、厂家名称等信息。
4.1.4 “维修手册” 中要求详列有关检修方法及技术标准；详列设备的日常检点、润滑、保养制度及保养内容；详列大型结构件、电气系统等的定期安全检查项目与标准。
4.1.5 由乙方交付的技术资料和图纸应是及时的和被甲方认可的，甲方有权针对于培训目的额外复制所提供的技术资料和图纸。
4.2 如果甲方交付的技术资料和图纸发现不完整，或在运输途中丢失或损坏，甲方在接到乙方索要不完整、丢失或损坏部分的技术资料和图纸的通知后30天内，将免费向乙方增补丢失或损坏部分的技术资料和图纸。

甲方： 乙方：
代表签字： 代表签字：
日期： 日期：
