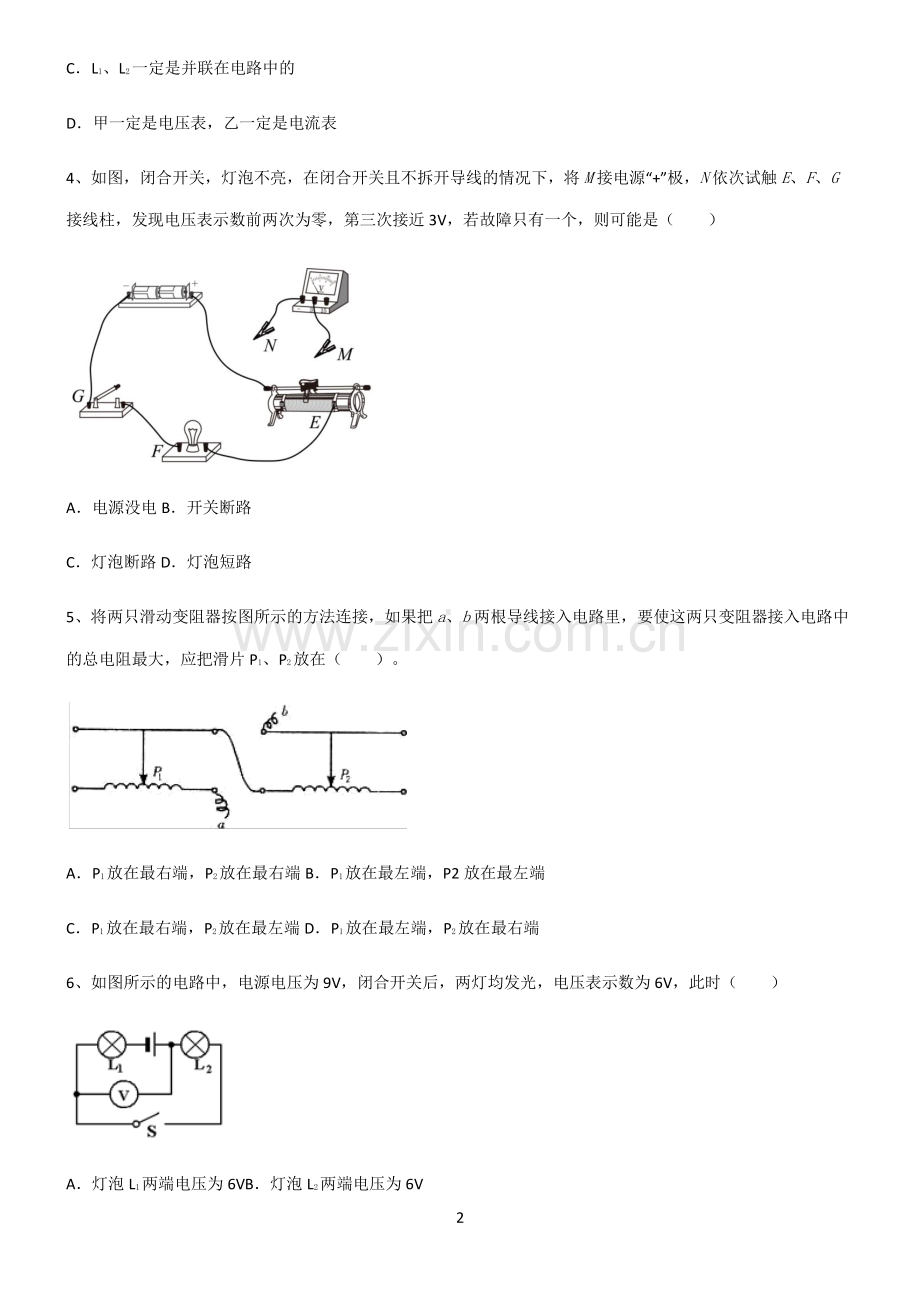

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年八年级物理第十六章电压电阻必练题年八年级物理第十六章电压电阻必练题总结总结 单选题 1、如图是滑动变阻器的结构和连入电路的示意图，当滑片 P 向左滑动时，连入电路的电阻变小的是（）ABCD 2、如图所示，电源电压为 3V，闭合开关后，电压表的示数为 1V，下列描述正确的是（）AL1两端电压为 1VBL1 两端电压为 2V CL2两端电压为 2VDL1和L2两端电压之和为 4V 3、如图所示，甲乙均为能正常工作的常用电表，闭合开关 S 后，L1、L2都能正常发光，下列说法中正确的是（）A甲、乙两表可能都是电流表 B甲、乙两表可能都是电压表 2 CL1、L2一定是并联在电路中的 D甲一定是电压表，乙一定是电流表 4、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近 3V，若故障只有一个，则可能是（）A电源没电 B开关断路 C灯泡断路 D灯泡短路 5、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片 P1、P2放在（）。AP1放在最右端，P2放在最右端 BP1放在最左端，P2 放在最左端 CP1放在最右端，P2放在最左端 DP1放在最左端，P2放在最右端 6、如图所示的电路中，电源电压为 9V，闭合开关后，两灯均发光，电压表示数为 6V，此时（）A灯泡 L1两端电压为 6VB灯泡 L2两端电压为 6V 3 C灯泡 L1两端电压为 9VD灯泡 L2两端电压为 3V 7、下列电路图中正确的是（）ABCD 多选题 8、关于电压表的使用，下列叙述中正确的是（）A电压表要并联在被测电路两端 B被测电压可以超过电压表量程 C电流从正接线柱流入电压表，从负接线柱流出 D绝对不允许不经过用电器而把电压表直接接在电源两极上 9、如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，灯 L1不亮，两电表示数均为零。该同学用如图乙中检测灯 L2检测电路。L2的两根接线分别接在B、N两点，仅 L2亮，两电表示数均为零；分别接在A、C两点，L1，L2均亮，电流表示数为零，电压表示数不为零；分别接在M、N两点，L1、L2均不亮，两电表示数均为零。由以上检测中观察到的现象判断出电路故障不可能是（）A滑动变阻器短路 B从M经开关至N间有断路 C导线CD断路，电流表短路 D滑动变阻器断路，电流表短路 4 10、小东同学利用如图所示的器材，做“探究影响导体电阻大小的因素”的实验。实验板上固定了1、2、3、4号电阻丝，在每根电阻丝的旁边分别标注了电阻丝的材料、长度()及横截面积()。则下列说法中正确的是（）A选用1、2号电阻丝，可探究导体电阻跟材料是否有关 B选用1、4号电阻丝，可探究导体电阻跟长度是否有关 C选用3、4号电阻丝，可探究导体电阻跟长度是否有关 D选用1、3号电阻丝，可探究导体电阻跟横截面积是否有关 综合题 11、如图所示的电路中，已知电源电压为 3V，流过 L1的电流为 0.3A，流过开关 S 处的电流为 0.5A。（1）根据电路图，连接实物图_。（2）求流过 L2的电流_。（3）L2两端电压_。（4）该电路工作一天消耗了 7105J 电能，若这些电能有 60%被水吸收，可以使质量为 2kg，初温为 20的水5 温度升高到多少摄氏度_？12、小明和同学利用实验室器材，设计了如图所示的风速仪以测量风速。电源电压为 6V 且保持不变，保护电阻R0=12，电压表采用 03V 量程且与始终与电路接通，金属电阻硬棒ab固定不动且最大阻值R=12，滑片P 与ab接触良好。S 闭合，无风时，P 在b端，风从右侧以最大风速吹向受风板时，滑片 P 恰好滑动到a端。（1）风速最大时，电压表、电流表示数分别为多少？（2）若要将图中的电压表或电流表改装成风速表，应该将哪个表改作风速表？请说明理由。6 人教版 2022 年八年级物理第十六章电压电阻_030 参考答案 1、答案：A 解析：A接一上一下时，滑片 P 向左滑动，连入的电阻变小，故 A 符合题意；B同时接上面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故 B 不符合题意；C同时接下面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故 C 不符合题意；D接一上一下时，滑片 P 向左滑动，连入的电阻变大，故 D 不符合题意。故选 A。2、答案：B 解析：由图可知，L1、L2串联，电压表测量 L2两端的电压，则 L2两端电压为 1V，由串联分压可知 L1两端的电压 U1=U-U2=3V-1V=2V 故选 B。3、答案：C 解析：A若甲、乙两表都是电流表，闭合开关 S 后，则电路短路，故 A 错误；B若甲、乙两表都是电压表，闭合开关 S 后，L1、L2不能正常发光，故 B 错误；C两灯在相同的两点之间，L1、L2一定是并联在电路中的，故 C 正确；D甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故 D 错误。故选 C。7 4、答案：B 解析：将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故 ACD 不符合题意，B 符合题意。故选 B。5、答案：D 解析：根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片 P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片 P2移到最右端。故选 D。6、答案：B 解析：本题只要考查电压表的测量对象及串联电路电压规律，分析清楚电路结构、应用串联电路特点即可正确解题。由电路图可知，两灯泡串联，电压表测灯 L2两端电压，电压表示数为 6V，则灯泡 L2两端电压U26V，由串联电路的电压特点可得，灯泡 L1两端电压 1=2=9V 6V=3V AC灯泡 L1两端电压为 3V，故 AC 项不符合题意；BD灯泡 L2两端电压为 6V，故 B 项符合题意，D 项不符合题意。故选 B。7、答案：B 8 解析：A电路中缺少电源，故 A 错误；B两个灯泡串联，电压表测量其中一个灯泡两端的电压，电压表的正负接线柱连接正确，故 B 正确；C导线将其中一个灯泡短路，电路中只有一个灯泡发光，开关不起作用，故 C 错误；D电流表的正负接线柱接反了，故 D 错误。故选 B。8、答案：AC 解析：A电压表测量电压时，必须与被测电路并联，故 A 正确；B被测电压不能超过电压表的量程，故 B 错误；C电压表接入电路时，注意电流必须从“+”接线柱流入，“”接线柱流出，故 C 正确；D电压表可以用来直接测量电源电压，故 D 错误。故选 AC。9、答案：ABC 解析：A如果滑动变阻器短路，闭合开关，灯 L1亮，两电表有示数，与题中现象不符，故 A 符合题意；B如果从M经开关至N间有断路，闭合开关，灯 L1不亮，两电表示数均为零；检验灯分别接在A、C两点时，L1、L2均不亮，与题中现象不符，故 B 符合题意；C如果导线CD断路，电流表短路，闭合开关，灯 L1不亮，两电表示数均为零；检验灯分别接在A、C两点时，L1、L2均不亮，与题中现象不符，故 C 符合题意；9 D如果滑动变阻器断路，电流表短路，闭合开关，灯 L1亮，两电表示数均为零；L2的两根接线分别接在B、N两点，仅 L2亮，两电表示数均为零；分别接在 A、C 两点，L1、L2均亮，电流表示数为零，电压表示数不为零；分别接在M、N两点，L1、L2均不亮，两电表示数均为零，与题中现象符合，故 D 不符合题意。故选 ABC。10、答案：ACD 解析：A根据控制变量法，要探究导体电阻跟材料的关系，需要选择不同材料，而长度和横截面积相同的导体，由图可知 1 和 2 号电阻丝符合要求，故 A 正确；B根据控制变量法，要探究导体电阻跟长度的关系，需要选择不同长度，而材料和横截面积相同的导体，由图可知 1 和 4 号电阻丝不符合要求，故 B 错误；C根据控制变量法，要探究导体电阻跟长度的关系，需要选择不同长度，而材料和横截面积相同的导体，由图可知 3 和 4 号电阻丝符合要求，故 C 正确；D根据控制变量法，要探究导体电阻跟横截面积的关系，需要选择不同横截面积，而材料和长度相同的导体，由图可知 1 和 3 号电阻丝符合要求，故 D 正确。故选 ACD。11、答案：0.2A 3V 70 解析：解：（1）根据电路图可知，电流从电源的正极出发，经过开关 S 后分为两条路径，一条经过 S1、L1回到电源的 10 负极，另外一条经过 S2、L2回到电源的负极，故电路为并联电路，实验如图所示 （2）由图可知，L1与 L2并联，开关 S 在干路上，所以通过 L2的电流I2 210.5A0.3A0.2A（3）L1与 L2并联，可得 23V（4）公式，结合=可得 60%7 105J4.2 105J =4.2 105J4.2 103J/(kg )2kg=50+20+5070 答：（1）实物如图所示 （2）流过 L2的电流为 0.2A；11 （3）L2两端电压为 3V；（4）可以使质量为 2kg，初温为 20的水温度升高到 70。12、答案：（1）0.25A，3V；（2）应选择电压表作风速仪；根据电路图，由于接入电路中的电阻始终不变因此电流表的示数始终不变，电压表测的电阻的阻值随风速的增大而增大，因此其电压表的示数也随风速随增大而增大，故若要将图中的电压表或电流表改装成风速表，应该将电压表改作风速表。解析：(1)风速最大时，滑片 P 恰好滑动到a端，此时的电流为 =6V12+12=0.25A 此时R两端的电压为 =0.25A 12=3V 答：风速最大时，电压表、电流表示数分别为 3V 和 0.25A。(2)风速表的示数应该是风速越大示数越大，根据电路图，由于接入电路中的电阻始终不变因此电流表的示数始终不变，电压表测的电阻的阻值随风速的增大而增大，因此其电压表的示数也随风速随增大而增大，故若要将图中的电压表或电流表改装成风速表，应该将电压表改作风速表。
