通用版初中物理九年级物理全册第二十章电与磁重点知识点大全.docx

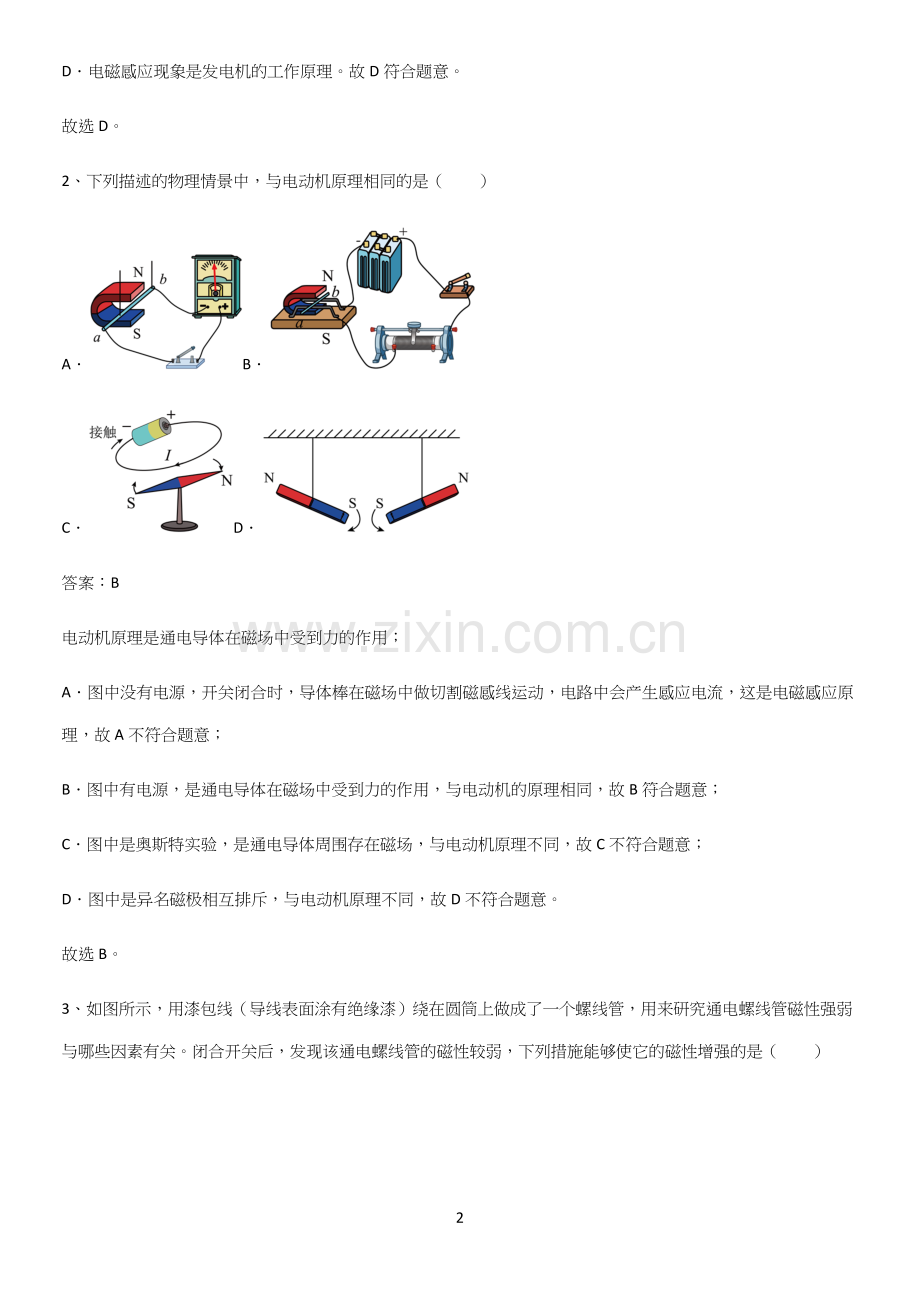

通用版初中物理九年级物理全册第二十章电与磁重点知识点大全1单选题1、如图所示的实验中能说明发电机工作原理的是（）A磁极间有相互作用B通电导线周围存在磁场C通电导体在磁场中受力D电磁感应现象答案：DA磁极之间的相互作用是同极相互排斥，异极相互吸引，并不能说明发电机的工作原理，故A不符合题意；B通电导体周围存在磁场是奥斯特实验，并不能说明发电机的工作原理，故B不符合题意；C通电导体在磁场中受力是电动机的工作原理，故C不符合题意；D电磁感应现象是发电机的工作原理。故D符合题意。故选D。2、下列描述的物理情景中，与电动机原理相同的是（）ABCD答案：B电动机原理是通电导体在磁场中受到力的作用；A图中没有电源，开关闭合时，导体棒在磁场中做切割磁感线运动，电路中会产生感应电流，这是电磁感应原理，故A不符合题意；B图中有电源，是通电导体在磁场中受到力的作用，与电动机的原理相同，故B符合题意；C图中是奥斯特实验，是通电导体周围存在磁场，与电动机原理不同，故C不符合题意；D图中是异名磁极相互排斥，与电动机原理不同，故D不符合题意。故选B。3、如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是（）A在圆筒中插入一根铁芯B减少线圈匝数C滑动变阻器的滑片P向右滑动D将电源正负极互换答案：A影响通电螺线管磁性强弱的因素有：电流的强弱、线圈的匝数及铁芯的有无。A在圆筒中插入铁芯，能增强通电螺线管的磁性，故A符合题意；B减少线圈匝数，会减小通电螺线管的磁性，故B不符合题意；C图示中的滑动变阻器滑片向右移动是，变阻器接入电路的阻值变大，则通过电路的电流减小，那么螺线管的磁性会减弱，故C不符合题意；D将电源正负极互换，只能改变通过螺线管的电流，不会影响其磁性的强弱，故D不符合题意。故选A。4、如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（）A通电螺线管的左端为N极B通电螺线管外A点磁场的方向向左C通电螺线管外存在磁感线D小磁针顺时针转动90答案：BA闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指弯螺线管中的电流方向，则大拇指指向右端，即通电螺线管的右端为N极、左端为S极，故A错误；B在磁体的外部，磁感线从N极出来，回到S极，所以通电螺线管外A点的磁场方向向左，故B正确；C磁感线是用来形象描述磁场的，但不是真实存在的，故C错误；D通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，即小磁针的S极指向左，所以小磁针应逆时针转动90，故D错误。故选B。5、如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A螺线管上端是N极，弹簧测力计示数变小B螺线管上端是S极，弹簧测力计示数变小C螺线管上端是N极，弹簧测力计示数变大D螺线管上端是S极，弹簧测力计示数变大答案：A由图可知，电流从螺线管的下端流入，根据安培定则可知，螺线管的上端为N极，下端为S极；由于同名磁极相互排斥，所以螺线管对条形磁铁由向上的斥力。当滑动变阻器的滑片缓慢向右移动的过程中，滑动变阻器接入电阻变小，电路中的总电阻减小，根据I=UR可知，电路中的电流增大，电磁铁磁性增强，螺线管对条形磁铁的斥力增大，所以弹簧测力计示数减小，故A正确，BCD错误。故选A。6、如图为光敏电阻控制的智能照明电路，L为“220V22W”的照明灯，光敏电阻R的阻值随光照强度的增大而减小，控制电路中电源电压为6V，定值电阻R0为200，电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统下列说法正确的是（）A工作电路中电源的a端应该连接零线B照明系统恰好启动时，光敏电阻R的阻值为100C灯L正常发光时，控制电路中的电流是大于0.02AD如果提高控制电路电源电压，照明灯白天也可能发光答案：BA为了用电的安全，开关应接在用电器和火线之间，衔铁相当于是灯泡的开关，所以工作电路中电源的a端应该连接火线，故A错误；B照明系统恰好启动时，通过线圈的电流为0.02A，根据欧姆定律可知，此时电路的总电阻为R总=UI=6V0.02A=300根据串联电路的电阻关系可知，光敏电阻R的阻值为R=R总-R0=300-200=100故B正确；C根据题意可知，当天色渐暗，光敏电阻的阻值变大，根据欧姆定律可知，通过线圈的电流变小，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统，照明灯泡正常发光，所以控制电路中的电流会小于或等于0.02A，故C错误；D如果提高控制电路的电压，由欧姆定律可知，控制电路中的电流增大，在白天时，控制电路的电流很大，衔铁会被吸下，照明灯L不发光，且到晚上时，由于控制电路的电压高、电流大，也可能导致衔铁被吸下，照明灯L也可能不发光，故D错误。故选B。7、风能作为一种清洁的新能源，越来越受到世界各国的重视。风力发电已成为我国新能源战略的重要组成部分。下列选项中与风力发电机原理相同的是（）ABCD答案：C风力发电，消耗风能，产生电能，是将风能转化为电能的过程，所以，原理是电磁感应。A图中是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；B图中是利用电磁继电器进行控制的电路，电磁铁通电时有磁性，断电时无磁性，电铃就是利用电磁铁的这个特性工作的，故B不符合题意；C当图中线圈在磁场中做切割磁感线运动时，灯泡会发光，这是电磁感应，与发电机的原理相同，故C符合题意；D图中开关闭合后，电路中有电流，通电导体受到磁场力的作用发生运动，即是电动机的制作原理，故D不符合题意。故选C。8、图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（）A发光的半导体芯片电阻为零B灯泡悬浮是利用同名磁极相互排斥的原理C通电后电磁铁具有磁性说明磁能生电D通电后电磁铁的下端为S极答案：BA半导体的导电性能介于导体和绝缘体之间，具有一定的电阻值，因此半导体芯片的电阻不为0，故A错误；B同名磁极相互排斥、异名磁极相互吸引，灯泡悬浮利用了同名磁极相互排斥的原理，故B正确；C电磁铁是利用电流的磁效应工作的，当电流流过电磁铁线圈时，电磁铁就具有磁性，说明电能生磁，故C错误；D电流从电磁铁线圈的上端流入，由安培定则可判断电磁铁的下端为N极，故D错误。故选B。9、如图所示的四个磁现象实验中，反映电动机原理的是（）A电磁铁磁性的强弱与线圈匝数有关B通电后导体在磁场中由静止开始运动C闭合回路一部分导体切制磁感线产生电流D通电导线下方的小磁针发生偏转答案：B电动机原理是磁场对通电导体有力的作用。A电磁铁磁性的强弱与线圈匝数有关是电流的磁效应，属于电生磁，故A不符合题意；B通电后导体在磁场中由静止开始运动是由于磁场对通电导体有力的作用，与电动机工作原理相同，故B符合题意；C闭合回路一部分导体切制磁感线产生电流是电磁感应现象，属于磁生电，与发电机原理相同，故C不符合题意；D通电导线下方的小磁针发生偏转表明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。故选B。10、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）A地球仪周围存在磁场，同时也存在磁感线B地球仪周围的磁场分布是均匀的C地球仪周围各点的磁场方向都相同D地球仪是利用同名磁极相互排斥的原理悬浮的答案：DA磁场真实存在，磁感线真实不存在，故A错误；B地球仪周围磁场强度不同，磁场不均匀，故B错误；C地球仪周围的磁场方向不同，故C错误；D地球仪可悬浮在空中是利用同名磁极相互排斥的原理，故D正确。故选D。11、在螺线管附近放一小磁针，静止时小磁针位置如图所示。闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（）A通电螺线管的左侧是N极，小磁针顺时针旋转B通电螺线管的左侧是N极，小磁针逆时针旋转C通电螺线管的右侧是N极，小磁针顺时针旋转D通电螺线管的右侧是N极，小磁针逆时针旋转答案：DAB闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指指向电流的方向，则大拇指指向右端，即通电螺线管的右端为N极、左端为S极，故AB错误；CD根据同名磁极相互排斥可知，通电螺线管的右端为N极，小磁针的N极应向右旋转，即小磁针逆时针旋转，故C错误，D正确。故选D。12、如图所示，小明送给奶奶一个电动足部按摩器，可以对足底进行加热、按摩。下列说法正确的是（）A按摩器工作时将机械能转化为电能B按摩器的工作原理与动圈式话筒的工作原理相同C按摩器发热利用了电流的热效应D对足底加热时，足底温度升高，利用做功的方式改变足底的内能答案：CA按摩器工作时消耗了电能，将电能转化为机械能和内能，故A错误；B按摩器的工作原理与电动机工作原理相同。动圈式话筒工作时，没有电源，将机械能转化为电能，与发电机工作原理相同，故B错误；C电流流过按摩器产生热量，所以按摩器发热利用了电流的热效应，故C正确；D对足底加热时，足底温度升高，利用热传递的方式改变足底的内能，故D错误。故选C。13、如图所示，闭合开关S，观察到小磁针顺时针旋转90后保持静止，下列说法正确的是（）A电源的a端是正极，电磁铁左端是S极B电源的a端是负极，电磁铁左端是N极C电源的b端是负极，磁感线方向自左向右D电源的b端是正极，磁感线方向自右向左答案：A由题意可知，小磁针顺时针旋转90后保持静止，则小磁针静止时，左端为S极，右端为N极，则由异名磁极相互吸引可知，通电螺线管的右端为N极，左端为S极，则根据通电螺线管中导线的缠绕方式，由安培定则可得，电流从通电螺线管的左端流入，右端流出，故可知电源的a端是正极，因磁感线方向在磁铁外部是从N极出发，回到S极，故可知磁感线方向是自右向左，故A正确，BCD错误。故选A。14、利用图所示实验揭示的原理，可制成（）A发电机B电动机C电磁铁D电磁继电器答案：A分析图可知，图中将闭合回路的一部分导线放在磁场中做切割磁感线运动时，电路中会产生感应电流，这就是电磁感应现象，该过程将机械能转化为电能，人们利用这个原理制成了发电机，故A符合题意；BCD不符合题意。故选A。15、中国宋代科学家沈括在梦溪笔谈中最早记载了地磁偏角：“以磁石磨针锋，则能指南然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是（）A可以通过小磁针静止时N极的指向来确定该点的地磁场方向B地磁场的S极在地理的南极附近C地磁场的南、北极与地理南、北极完全重合D地球周围真实存在着很多条疏密不同的磁感线答案：AA小磁针静止时，N极的指向即为该处磁场的方向，故可以通过小磁针静止时N极的指向来确定该点的地磁针方向，故A正确；B由图中可知，地磁场的S极在地理的北极附近，故B错误；C由图中可知，地磁场的南、北极与地理南、北极之间存在一个夹角，不是完全重合，故C错误；D磁感线是为了便于描述磁场分布而构造的假想曲线，实际并不存在，故D错误。故选A。多选题16、小聪同学对下列相关物理知识点，说法正确的是（）A图甲说明电流相同时，线圈匝数越多，电磁铁磁性越强B图乙中墨水在热水中扩散，我们可以看到分子在做无规则运动C图丙中小球c带正电，则b球一定带正电，a球可能不带电D图丁中电暖器，若用超导体替代电热丝可以提高该电暖气的效率答案：ACA两个电磁铁是串联的，则通过两个电磁铁的电流相同，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，故A正确；B图乙中墨水在热水中扩散，我们肉眼看不到分子在做无规则运动，故B错误；C图丙中小球c带正电，则b球一定带正电，a球可能带负电也可能不带电，故C正确；D图丁中电暖器，若用超导体替代电热丝，超导体的电阻为0，根据Q=I2Rt，导体不会发热，所以不能提高该电暖气的效率，故D错误。故选AC。17、关于电磁现象，下列说法中正确的是（）A指南针能指南是由于地磁场对指南针磁极有力的作用B导体在磁场中做切割磁感线运动时，导体中一定产生电流C磁场中某点的磁场方向是由放在该点的小磁针北极决定的D通电线圈在磁场中受力转动的过程中，电能转化为机械能答案：ADA指南针属于磁体，有南北两个磁极，放入地磁场中会受到磁力的作用而指示南北方向，故A正确；B闭合电路的一部分导体在磁场中做切割磁感线运动，才能产生感应电流，,故B错误；C磁场中某点的磁场方向是一定的，可以由放在该点的小磁针北极的指向来判断，但磁场方向不是由小磁针决定的，故C错误；D通电线圈在磁场中受力转动的过程中，消耗电能转化为线圈的机械能，故D正确。故选AD。18、图是说明巨磁电阻特性原理的示意图，GMR代表巨磁电阻，在磁场中，其阻值随磁场的增强而减小。闭合开关S1、S2，下列说法中正确的是（）A电磁铁左端为N极B电磁铁左端为S极C将滑片P向右滑动，电磁铁磁性变弱D将滑片P向右滑动，指示灯变亮答案：ACAB闭合开关S1，电磁铁所在电路接通，电流从电源正极流向负极，电磁铁线圈中电流方向向上，根据安培定则可知，电磁铁左端为N极，故A正确，B错误；C将滑片P向右滑动，滑动变阻器连入电路的阻值变大，根据欧姆定律可知，电路中电流变小，电磁铁磁性变弱，故C正确；D将滑片P向右滑动，电磁铁磁性变弱，巨磁电阻阻值增大，由于其所在电路的电源电压不变，根据欧姆定律可知，该电路电流变小，小灯泡变暗，故D错误。故选AC。19、关于如图所示的四幅实验装置图，下列分析中正确的是（）A是研究电动机的原理的B是研究电流的周围存在着磁场的C是研究磁场对通电导线作用的D是电动机结构的原理图答案：BCA图中没有电源，闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，是研究发电机的原理的，故A错误；B该实验是奥斯特实验，研究电流周围存在着磁场，故B正确；C装置中有电源，是研究通电导体在磁场中受力运动的实验，故C正确；D装置中没有电源，线圈在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，灯泡会发光，是发电机的原理图，故D错误。故选BC。20、如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，电动机启动，则下列分析正确的是（）A电磁铁通电后周围存在磁场B电动机的原理为电磁感应现象C电磁铁通电后电磁铁的上端为N极D电动机工作时将电能全部转化为机械能答案：ACA电磁铁是利用电流的磁效应来工作的，电磁铁通电后周围存在磁场，故A正确；B电动机的原理：利用通电导线在磁场中会受到力的作用而运动。故B错误；C读图可知，电流从电磁铁的上端流入，根据右手定则，右手握住电磁铁，使四指指向电流的方向，则大拇指所指的，电磁铁的上端为电磁铁的N极，故C正确；D电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故D错误。故选AC。21、关于磁场现象，下列说法正确的是（）A电流周围一定存在磁场B磁场一定会对放入其中的物体有力的作用C指南针能指南是由于地磁场对指南针磁极有力的作用D磁场中某点磁场的方向是由放在该点的小磁针静止时N极指向决定的答案：ACA奥斯特实验说明：通电导线周围存在磁场，故A正确；B磁场的基本性质是对放入其中的磁体有力的作用，如果放入其中的物体不是磁体，没有力的作用，故B错误；C地磁场会对其周围的磁体产生磁力的作用，指南针指南北的原因是由于地磁场对指南针磁极有力的作用，故C正确；D磁场中某点的磁场方向与放在该点的小磁针静止时N极指向一致，但不是由放在该点的小磁针静止时N极指向决定的，故D错误。故选AC。22、现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程。以下设备也是利用“磁生电”工作的是（）A电磁起重机B扬声器C手摇式发电机D动圈式话筒答案：CD根据题意可知，手机中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的。A电磁起重机是利用电流的磁效应工作的，故A不符合题意；B扬声器是利用通电导体受到磁场力的作用工作的，故B不符合题意；C手摇式发电机可以将机械能转化为电能，是利用电磁感应原理工作的，故C符合题意；D动圈式话筒是利用闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是利用的电磁感应原理，故D符合题意。故选CD。23、如图所示，电和磁存在着许多相似的地方，下列描述中正确的是（）A电池有“+”、“-”两极；任何磁体都有N、S两极B电流总是从电源的正极流向负极；磁感线总是从磁体的北极指向南极C同种电荷相互排斥，异种电荷相互吸引；同名磁极相互排斥，异名磁极相互吸引D通电螺线管周围的磁场与条形磁体的磁场相似答案：ACDA任何电池都有两极，分别是“+”、“-”两极；任何磁体有且只有两极，分别是N、S两极。故A正确；B电源外部，电流总是从电源的正极流向负极；在磁体外部，磁感线总是从磁体的北极指向南极。故B错误；C电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。故C正确；D通电螺线管周围的磁场与条形磁体的磁场分布相似。故D正确。故选ACD。24、下列说法正确的是（）A相同状态下同种物质的比热容相同，不同种物质的比热容一般不同B当一个物体的动能发生改变，该物体的重力势能不一定改变C电流的磁场方向与电流方向和电流强度有关D大气压随高度增加而减小，每升高10米，大气压减小100帕答案：ABA比热容是物体的固有性质，一般只与物质的种类有关，物质的种类不同，比热容一般不同，故A正确；B物体在水平方向做变速运动时，物体的动能发生了变化，但物体的重力势能没有改变，故B正确；C电流的磁场方向与电流强度无关，故C错误；D大气压随海拔增加而减小，3000m以内，每升高10米，大气压减小100帕，故D错误。故选AB。25、如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是（）A图a可用来演示奥斯特实验B图b可用来演示电磁感应现象C图c可用来演示发电机原理D图d可用来演示电磁铁磁性强弱与线圈匝数的关系答案：ABDA电流的周围存在磁场，图a可用来演示奥斯特实验，故A正确；B图b中没有电源，当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，图b可用来演示电磁感应现象，故B正确；C图c中有电源，当闭合开关时，通电导体在磁场中受力运动，可研究电动机原理，故C错误；D图d中，通过两线圈的电流相等，而两电磁铁线圈匝数不同，根据电磁铁吸引大头针的数量，可用来演示电磁铁磁性强弱与线圈匝数的关系，故D正确。故ABD正确。填空题26、如图所示，当开关S0闭合时，电路中的_（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到_（选填“1”或“2”）位置，或将_移动。答案：电铃2滑片P向左12图中为用电磁继电器来控制电路工作，左侧为控制电路，右侧为工作电路，当开关S0闭合时，控制电路工作，有电流流过电磁铁，电磁铁产生磁性，将衔铁吸下，动触点与上方静触点断开，电灯停止工作，触点与下方静触点闭合，使电铃工作。3为了增强电磁铁的磁性，可以增大电磁铁线圈的匝数，也可以增大通过通过电磁铁的电流，所以，可以可将开关S接到2的位置来增大电磁铁线圈的匝数，也可以将滑动变阻器滑片P向左滑动，减小它接入电路的阻值，使电路中电流增大，从而使电磁铁的磁性增强。27、小磁针在通电螺线管的磁场作用下静止，如图所示，则电源的左端为电源的_极。（选填“正”或“负”）答案：负从图中可以看到，小磁针的右端是N极，根据同名磁极互相排斥，异名磁极互相吸引，可知，通电螺线管的右端是S极，左端是N极，再根据安培定则，可知，电流从线圈的右端流入，左端流出，则电源的右端为正极，左端为负极。28、如图所示，根据通电螺线管附近小磁针N、S极的指向，判断通电螺线管的_端是N极，电源右端为_极。答案：左正1通电螺线管相当于条形磁铁，根据同名磁极相互排斥、异名磁极相互吸引可知通电螺线管的左端为N极，右端为S极。2由右手定则可知，当拇指指向左端时，在通电螺线管的正面四指向上，即电流在通电螺线管的正面向上，可知电流从电源的右端出发回到左端，可知电源的右端为正极，左端为负极。29、如图是悬浮式无线蓝牙音箱，音箱内的扬声器工作原理与_相同（选填“电动机”或“发电机”）。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互_的原理实现的。答案：电动机排斥1扬声器的原理是通电导体在磁场中受力运动，扬声器和电动机的原理一样。2该产品底座里有一个电磁铁，可使箱体悬在空中，说明电磁铁与箱体相互排斥，根据同名磁极相互排斥的原理制成的。30、如图在扬声器的线圈两端连接干电池，扬声器_持续发声，线圈_持续受到磁场的作用力。（均选填“会”或“不会”）答案：不会会1通电线圈在磁场中的受力方向与电流方向和磁场方向有关，由于电池提供的电流是直流电，即电流的方向不变，同时扬声器内的永磁体的磁场方向不变，故线圈的受力方向不变，始终受到向某一方向的力，无法持续振动发声。2只要有电流持续通过线圈，线圈就会持续受到磁场力的作用，但不能振动发声。22
